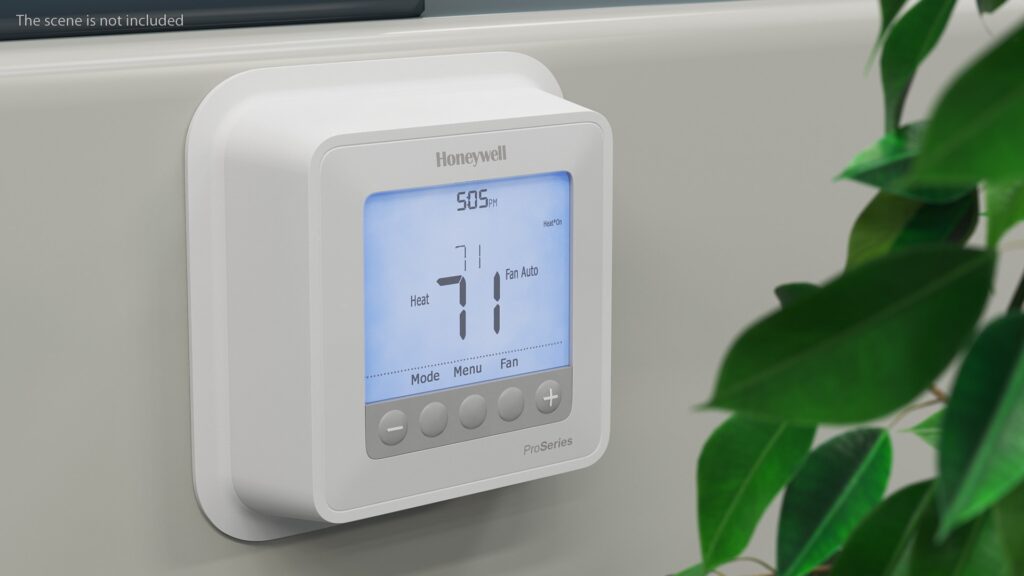

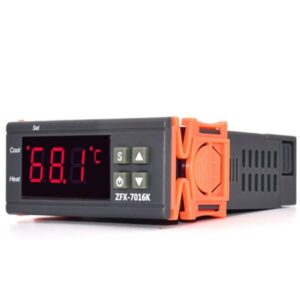

ترموستات چیست؟

سیمی

این ترموستات برای سیستمی با پنج سیم طراحی شده است – انتهای سیم ها به صورت زیر مشخص می شوند:

RH – این سیم از ترانسفورماتور 24VAC در سیستم گرمایش می آید.

RC – این سیم از ترانسفورماتور 24VAC در سیستم تهویه مطبوع می آید.

W – این سیم از رله ای می آید که سیستم گرمایش را روشن می کند.

Y – این سیم از رله ای می آید که سیستم خنک کننده را روشن می کند.

ز – این سیم از رله ای می آید که فن را روشن می کند.

دو ترانسفورماتور قدرتی را که ترموستات برای روشن کردن رله‌های مختلف استفاده می‌کند تامین می‌کند. رله ها به نوبه خود برق فن و کولر یا کوره را روشن می کنند. بیایید ببینیم که چگونه این نیرو از طریق ترموستات در هنگام کارکرد کولر جریان می یابد.

برق از ترانسفورماتور تهویه مطبوع به ترمینال با برچسب RC می رسد. توپی که توسط سوئیچ حالت کنترل می شود، جریان را به یک ردی که به ترمینال در گوشه سمت راست پایین صفحه مدار منتهی می شود، می پرد.

این ترمینال از طریق یک پیچ به لایه بالایی ترموستات متصل می شود. به سیم صورتی متصل می شود که به سیم پایینی در سوئیچ جیوه ای منتهی می شود. اگر سوئیچ به سمت راست متمایل شود (همانطور که اگر تهویه مطبوع روشن باشد)، جریان از طریق جیوه به سیم آبی می‌رود.

از طریق یک پیچ، سیم آبی (به بالا مراجعه کنید) به یک گیره در گوشه سمت چپ پایین کارت مدار متصل می شود.

از آنجا از طریق یک رد روی کارت مدار به شاخه دیگر سوئیچ حالت می رود. توپ در سوئیچ حالت جریان را به یک ردی می‌پرد که به ترمینال علامت‌گذاری شده G متصل می‌شود که به فن انرژی می‌دهد و ترمینال با علامت Y که به تهویه مطبوع انرژی می‌دهد.
