استاندارد های تابلو برق: ایمنی و کارایی در سیستم های الکتریکی
تابلو برق به عنوان قلب تپنده هر سیستم الکتریکی، وظیفه توزیع، کنترل و حفاظت از تجهیزات الکتریکی را بر عهده دارد. رعایت استاندارد های تابلو برق در مراحل طراحی، ساخت، نصب و بهره برداری، ضامن ایمنی افراد، حفاظت از تجهیزات و عملکرد صحیح و پایدار شبکه الکتریکی است. در این مقاله به بررسی جامع این استانداردها می پردازیم.
اهمیت استاندارد ها
عدم رعایت استاندارد های مربوطه می تواند عواقب جبران ناپذیری نظیر آتش سوزی، برق گرفتگی، آسیب به تجهیزات و اختلال در عملکرد سیستم الکتریکی به همراه داشته باشد. از سوی دیگر، پیروی از استانداردها موجب افزایش طول عمر تجهیزات، کاهش هزینه های نگهداری و بهره برداری و افزایش قابلیت اطمینان سیستم می شود.
دسته بندی استانداردها
استاندارد های تابلو برق را می توان به طور کلی به چهار دسته اصلی تقسیم کرد:
- استانداردهای طراحی: این استانداردها به جنبه های مهندسی و فنی طراحی تابلو برق می پردازند.
- استانداردهای ساخت: این استانداردها بر فرآیند تولید و کیفیت ساخت قطعات و مونتاژ تابلو برق تمرکز دارند.
- استاندارد های نصب و راه اندازی: این استانداردها نحوه صحیح نصب، اتصال و آماده سازی تابلو برق برای بهره برداری را تعیین می کنند.
- استاندارد های ایمنی: این استانداردها الزامات و دستورالعمل های مربوط به حفظ ایمنی افراد و تجهیزات در برابر خطرات الکتریکی را شامل می شوند.
استاندارد های طراحی تابلو برق
طراحی اصولی و منطبق با استانداردها، اولین گام در ایجاد یک تابلو برق ایمن و کارآمد است. مهم ترین جنبه های این استانداردها عبارتند از:
- الزامات مربوط به اندازه گیری و تعیین بار مورد نیاز: تعیین دقیق میزان جریان و توان مورد نیاز برای تغذیه مصرف کننده ها، انتخاب صحیح ظرفیت قطعات (مانند کلیدها، فیوزها، کنتاکتورها و غیره) را تضمین می کند. این امر از بارگذاری بیش از حد و آسیب به تجهیزات جلوگیری می کند.
- راهنمایی های مربوط به انتخاب قطعات و تجهیزات الکتریکی: استفاده از قطعات دارای استانداردهای معتبر ملی و بین المللی، تضمین کننده کیفیت و عملکرد قابل اعتماد آن ها است. انتخاب قطعات باید بر اساس شرایط محیطی، ولتاژ و جریان نامی و سایر مشخصات فنی صورت گیرد.
- راهنمایی های مربوط به جانمایی و آرایش قطعات در تابلو: جانمایی صحیح قطعات به منظور سهولت دسترسی برای تعمیر و نگهداری، جلوگیری از تداخلات الکترومغناطیسی و ایجاد تهویه مناسب از اهمیت بالایی برخوردار است.
- راهنمایی های مربوط به نصب و اتصالات صحیح قطعات الکتریکی: استفاده از روش های استاندارد برای سیم کشی، اتصال محکم و ایمن ترمینال ها و رعایت رنگ بندی سیم ها از بروز اتصالی و خطرات ناشی از آن جلوگیری می کند.
- راهنمایی های مربوط به تعیین موقعیت مناسب برای نصب تابلو برق: محل نصب تابلو برق باید به گونه ای انتخاب شود که دسترسی به آن آسان باشد، از رطوبت، گرد و غبار و دمای بالا محافظت شود و فضای کافی برای تعمیر و نگهداری در اطراف آن وجود داشته باشد.
- راهنمایی های مربوط به ایمنی در زمان نصب و راه اندازی تابلو برق: در نظر گرفتن تمهیدات ایمنی در مرحله طراحی، مانند محل قرارگیری کلیدهای اضطراری و استفاده از سیستم های ارتینگ مناسب، از بروز حوادث جلوگیری می کند.
استانداردهای ساخت تابلو برق
پس از طراحی، ساخت تابلو برق باید مطابق با استانداردهای مشخصی انجام شود تا کیفیت و ایمنی آن تضمین گردد. این استانداردها شامل موارد زیر است:
- الزامات مربوط به استفاده از مواد و قطعات استاندارد: استفاده از بدنه با ضخامت مناسب، رنگ کوره ای با کیفیت، سیم ها و کابل های دارای عایق مناسب و سایر قطعات مطابق با استانداردهای ملی و بین المللی الزامی است.

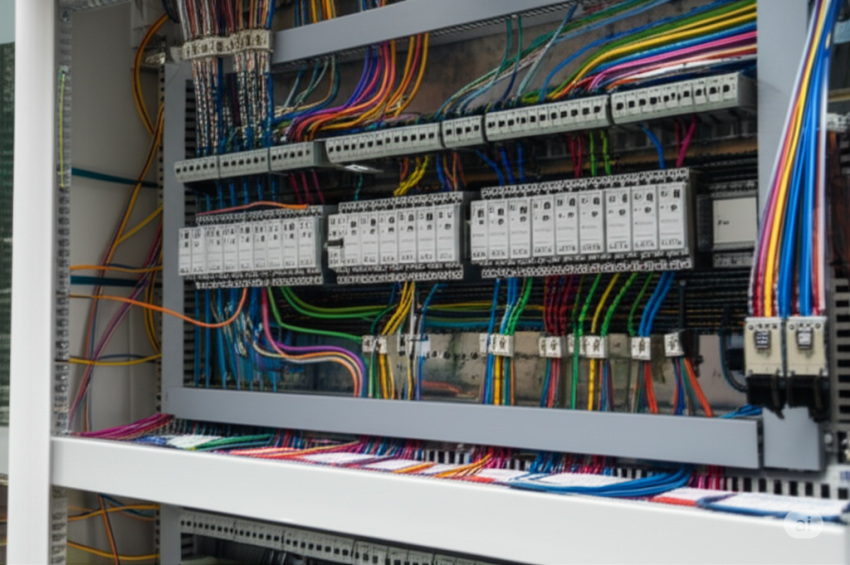

- راهنمایی های مربوط به مونتاژ و سیم بندی: مونتاژ قطعات باید به صورت دقیق و محکم انجام شود و سیم بندی باید مطابق با نقشه های طراحی و با استفاده از بست ها و کانال های مناسب صورت گیرد.
- الزامات مربوط به آزمون و بازرسی نهایی تابلو برق: پس از ساخت، تابلو برق باید تحت آزمایش های مختلفی نظیر تست عایقی، تست عملکرد قطعات و تست ولتاژ قرار گیرد تا از صحت عملکرد و ایمنی آن اطمینان حاصل شود.
- الزامات مربوط به طراحی مناسب تابلو برق برای سهولت دسترسی و نگهداری: طراحی باید به گونه ای باشد که دسترسی به قطعات برای تعمیرات و بازرسی های دوره ای به راحتی امکان پذیر باشد.
- الزامات مربوط به استفاده از فناوری های جدید و پیشرفته: استفاده از تجهیزات و روش های نوین در ساخت تابلو برق می تواند منجر به افزایش کیفیت، کاهش هزینه ها و بهبود عملکرد شود.
استانداردهای نصب و راه اندازی تابلو برق
نصب و راه اندازی صحیح تابلو برق نیز از اهمیت ویژه ای برخوردار است و باید مطابق با استانداردهای مربوطه انجام شود:
- نصب صحیح: تابلو برق باید به طور محکم و ایمن در محل تعیین شده نصب شود و از تراز بودن آن اطمینان حاصل گردد.
- اتصالات صحیح: اتصالات کابل ها به ترمینال ها باید به صورت محکم و با استفاده از ابزار مناسب انجام شود و از اتصال صحیح فاز، نول و ارت اطمینان حاصل گردد.
- آزمون و بازرسی: پس از نصب، تابلو برق باید مجدداً مورد بازرسی قرار گیرد و تست های عملکردی و ایمنی بر روی آن انجام شود.
- استفاده از فناوری های جدید: استفاده از ابزار و تجهیزات پیشرفته در فرآیند نصب می تواند دقت و سرعت کار را افزایش دهد.
- آموزش و آگاهی کارکنان: پرسنل مسئول نصب و راه اندازی باید آموزش های لازم در خصوص نحوه کار با تابلو برق و رعایت نکات ایمنی را دیده باشند.
استانداردهای ایمنی تابلو برق
ایمنی همواره باید اولویت اصلی در طراحی، ساخت، نصب و بهره برداری از تابلو برق باشد. استانداردهای ایمنی شامل موارد زیر است:
- استفاده از مواد با کیفیت و استاندارد: استفاده از مواد غیرقابل اشتعال یا خودخاموش شونده و قطعات دارای حفاظت های لازم در برابر اضافه جریان و اتصال کوتاه.
- حفظ فاصله های الکتریکی مناسب: رعایت فاصله های ایمنی بین قطعات با ولتاژهای مختلف برای جلوگیری از آرک زدن و اتصال کوتاه.
- استفاده از دستگاه های حفاظتی: نصب و تنظیم صحیح کلیدهای محافظ جان، فیوزها، رله های حفاظتی و سایر تجهیزات حفاظتی برای جلوگیری از برق گرفتگی و آسیب به تجهیزات.
- راهنمایی های مربوط به نصب صحیح تابلو برق و دسترسی آسان: اطمینان از استحکام نصب و وجود فضای کافی برای انجام تعمیرات و بازرسی ها.
- استفاده از علائم و نشانگرهای مناسب: نصب برچسب های هشداردهنده، مشخصات فنی قطعات و نقشه های سیم کشی بر روی تابلو برق.
- الزامات مربوط به آموزش و آگاهی کارکنان: آموزش پرسنل در خصوص خطرات احتمالی و نحوه صحیح کار با تابلو برق و انجام اقدامات اضطراری.
- ایجاد سیستم ارتینگ مناسب: اتصال بدنه تابلو برق و تجهیزات به سیستم ارتینگ استاندارد برای تخلیه جریان های خطا و جلوگیری از برق گرفتگی.
استانداردهای ملی و بین المللی
در ایران، سازمان ملی استاندارد ایران متولی تدوین و انتشار استانداردهای ملی در زمینه های مختلف از جمله تابلوهای برق است. همچنین، استانداردهای بین المللی مانند IEC (کمیسیون بین المللی الکتروتکنیک) نیز به عنوان مرجع در بسیاری از پروژه ها مورد استفاده قرار می گیرند. برخی از استانداردهای مهم در زمینه تابلوهای برق عبارتند از:
- استاندارد IEC 61439: این استاندارد مجموعه ای جامع از الزامات مربوط به طراحی، ساخت و آزمایش تابلوهای برق فشار ضعیف و متوسط را ارائه می دهد.
- استاندارد ملی ایران (ISIRI) مربوط به تابلوهای برق: این استانداردها با اقتباس از استانداردهای بین المللی و با در نظر گرفتن شرایط خاص کشور تدوین شده اند.
جدول مقایسه برخی از استانداردهای کلیدی
استاندارد | حوزه کاربرد | ویژگی های کلیدی |
IEC 61439-1/2 | تابلوهای برق فشار ضعیف و متوسط | الزامات طراحی، ساخت، آزمایش و مشخصات فنی |
IEC 60529 | درجه حفاظت (IP Code) تجهیزات الکتریکی | تعیین میزان مقاومت در برابر نفوذ جامدات و مایعات |
IEC 60947 | تجهیزات کلیدزنی و کنترل فشار ضعیف | الزامات مربوط به کلیدها، کنتاکتورها، قطع کننده ها و سایر تجهیزات مشابه |
ISIRI مربوطه | تابلوهای برق در ایران | الزامات ملی منطبق با شرایط و مقررات کشور، اغلب با اقتباس از استانداردهای IEC |
استانداردهای NFPA 70 (NEC) | سیستم های الکتریکی در آمریکای شمالی | مجموعه ای از قوانین و مقررات مربوط به نصب و راه اندازی سیستم های الکتریکی |
استانداردهای IEEE | مهندسی برق و الکترونیک | شامل استانداردهای متنوعی در زمینه های طراحی، حفاظت و بهره برداری از سیستم های قدرت |
نتیجه گیری
رعایت استانداردهای تابلو برق یک ضرورت اساسی برای تضمین ایمنی، عملکرد صحیح و طول عمر مفید سیستم های الکتریکی است. مهندسان، تکنسین ها و کلیه فعالان در صنعت برق باید با این استانداردها آشنا بوده و در تمامی مراحل طراحی، ساخت، نصب و بهره برداری از تابلوهای برق، آن ها را مد نظر قرار دهند. استفاده از قطعات استاندارد، طراحی اصولی، ساخت با کیفیت و نصب صحیح، همگی در گروی توجه به این استانداردها هستند.
