انواع مولتی متر را بشناسیم! ابزاری ضروری در دنیای برق و الکترونیک
مولتی متر، که اغلب با نام آوومتر (AVO meter) نیز شناخته می شود (به دلیل اندازه گیری آمپر، ولت و اهم)، یک ابزار اندازه گیری الکترونیکی حیاتی است. این دستگاه نه تنها برای مهندسان و تکنسین های حوزه الکترونیک، بلکه برای برقکاران، تعمیرکاران و حتی کاربران خانگی نیز ابزاری ضروری محسوب می شود. وظیفه اصلی آن سنجش خواص الکتریکی اجزا و مدارهای الکترونیکی و الکتریکی است. در حال حاضر، مولتی مترها با ویژگی ها و قابلیت های متنوع برای مقاصد مختلف از جمله برق صنعتی، آزمایشگاهی، منابع تغذیه و مدارهای تخصصی در بازار موجود هستند. پارامترهای مختلف الکتریکی در مولتی متر را می توان با استفاده از یک صفحه کلید یا یک کلید چرخشی (سلکتور) در سمت جلوی دستگاه انتخاب کرد. این مقاله به بررسی جامع انواع مولتی متر، عملکردها، مزایا، معایب و کاربردهای پیشرفته آن ها می پردازد.
مولتی متر چیست؟ ️
مولتی متر یک ابزار الکترونیکی است که به طور گسترده توسط هر تکنسین و مهندس الکترونیکی به عنوان یک قطعه از تجهیزات آزمایشی مورد استفاده قرار می‌گیرد. از مولتی متر عمدتاً برای اندازه گیری سه مشخصه اصلی الکتریکی یعنی ولتاژ (Voltage)، جریان (Current) و مقاومت (Resistance) استفاده می شود. همچنین می توان از آن برای آزمایش تداوم (Continuity Test) بین دو نقطه در یک مدار الکتریکی استفاده کرد. این دستگاه چندمنظوره، با ترکیب عملکردهای آمپرمتر، ولت متر و اهم متر، به عنوان یک ابزار سنجش استاندارد شناخته می شود.
مولتی مترها در دو نوع اصلی آنالوگ (عقربه ای) و دیجیتال (عددی) عرضه می شوند و بسته به مدل، ممکن است دارای نمایشگر، منبع تغذیه (معمولاً باتری)، پروب ها (سیم های اندازه گیری) و کنترل های مختلف باشند.

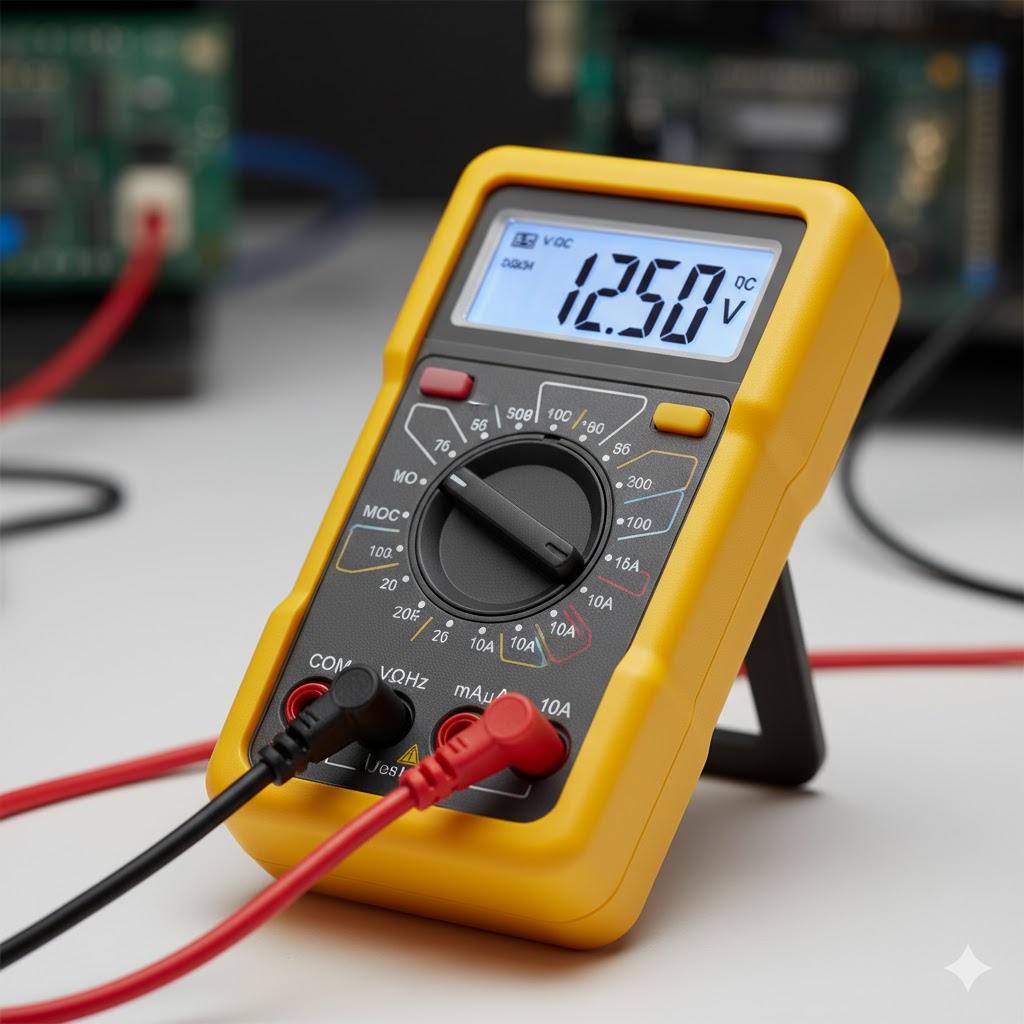

بخش های ضروری مولتی متر
بخش های ضروری مولتی متر عمدتاً شامل موارد زیر است:
- نمایشگر (Display): برای نمایش نتایج اندازه گیری. (در آنالوگ، مقیاس و عقربه، در دیجیتال، نمایشگر LCD یا LED).
- کلید چرخشی/سلکتور (Rotary Switch): برای انتخاب پارامتر و رنج اندازه گیری.
- پورت های ورودی (Input Jacks): محل اتصال پروب ها (COM، VΩ، A، mA/μA).
- پروب ها (Probes): کابل های تست (معمولاً قرمز برای مثبت (+) و مشکی برای مشترک/منفی (-)).
- منبع تغذیه (Power Source): معمولاً باتری برای مولتی مترهای پرتابل دیجیتال.
توابع و پارامترهای قابل اندازه گیری مولتی متر
مولتی مترها بر اساس مدل خود قابلیت های قرائت متفاوتی دارند. در حالی که سه پارامتر اصلی (ولتاژ، جریان، مقاومت) در همه مولتی مترها مشترک است، انواع پیشرفته تر می توانند طیف وسیعی از کمیت های الکتریکی و فیزیکی را اندازه گیری کنند.
توابع اصلی مولتی متر عبارتند از:
پارامتر قابل اندازه گیری | واحد اندازه گیری | کاربرد اصلی |
ولتاژ DC (V DC) | ولت (V) | اندازه گیری پتانسیل الکتریکی در مدارهای DC (مثلاً باتری ها) |
جریان DC (A DC) | آمپر (A) | اندازه گیری شدت جریان در مدارهای DC |
ولتاژ AC (V AC) | ولت (V) | اندازه گیری پتانسیل الکتریکی در مدارهای AC (مثلاً برق شهری) |
جریان AC (A AC) | آمپر (A) | اندازه گیری شدت جریان در مدارهای AC |
مقاومت (Resistance) | اهم (Ω) | اندازه گیری مقاومت الکتریکی و تست قطعات |
تداوم (Continuity) | - (بوق) | بررسی اتصال کامل یا قطعی در سیم ها و مدارها |
تست دیود (Diode Test) | ولت (V) | بررسی ولتاژ آستانه هدایت دیود |
ظرفیت خازنی (Capacitance) | فاراد (F) | اندازه گیری ظرفیت خازن ها |
فرکانس (Frequency) | هرتز (Hz) | اندازه گیری تعداد نوسانات در واحد زمان |
دما (Temperature) | سانتی گراد (℃) / فارنهایت (℉) | اندازه‌گیری دما با استفاده از ترموکوپل |
به برخی از انواع مولتی مترهای پیشرفته، سنسورها یا لوازم جانبی خاصی مانند گیره کلمپی یا پروب دما را می توان برای خوانش های اضافی مانند اندوکتانس (سلف)، اسیدیته (pH)، سطح نور و رطوبت نسبی متصل کرد.
👇لیست محصولات خازن صنعتی بهنیکو
چگونه از مولتی متر استفاده کنیم؟
نحوه عملکرد مولتی متر برای هر دو نوع آنالوگ و دیجیتال مشابه است. کلید چرخشی دستگاه برای انتخاب نوع اندازه گیری (ولتاژ DC، جریان AC، مقاومت و غیره) و محدوده (Range) مورد نظر استفاده می شود.
1.اتصال پروب ها: سرب مشکی (Common) همیشه به پورت با برچسب COM وصل می شود. سرب قرمز به پورت مناسب بر اساس پارامتر مورد اندازه گیری متصل می شود:
- برای ولتاژ (V)، مقاومت (Ω) و خازن (C) به پورت V$\Omega$ وصل کنید.
- برای اندازه گیری جریان های کوچک (میلی یا میکرو آمپر) به پورت mA/μ A وصل کنید.
- 2.برای اندازه گیری جریان های بالا (معمولاً تا 10 یا 20 آمپر) به پورت A وصل کنید.
2.انتخاب عملکرد: کلید چرخشی را بر روی پارامتر و رنج مناسب تنظیم کنید. در مولتی مترهای اتورنج (Auto-Ranging)، تنظیم رنج به صورت خودکار انجام می شود.
3.انجام اندازه گیری:
- ولتاژ: پروب ها را به صورت موازی به دو سر قطعه یا منبع ولتاژ وصل کنید.
- جریان: مولتی متر را به صورت سری در مسیر مدار قرار دهید (باید مدار قطع و سپس مولتی متر وصل شود).
- مقاومت/تداوم: پروب ها را به دو سر قطعه مورد نظر وصل کنید.
نکات ایمنی مهم:
- هنگام اندازه گیری ولتاژ یا جریان بالا، هرگز قسمت فلزی پروب ها را لمس نکنید.
- قبل از اتصال پروب ها، مطمئن شوید که تنظیمات مولتی متر (پارامتر و رنج) صحیح باشد.
- هرگز مولتی متر را در حالت اندازه گیری جریان به صورت موازی با یک منبع ولتاژ وصل نکنید، زیرا این کار باعث اتصال کوتاه و آسیب به دستگاه (سوختن فیوز) یا مدار می شود.

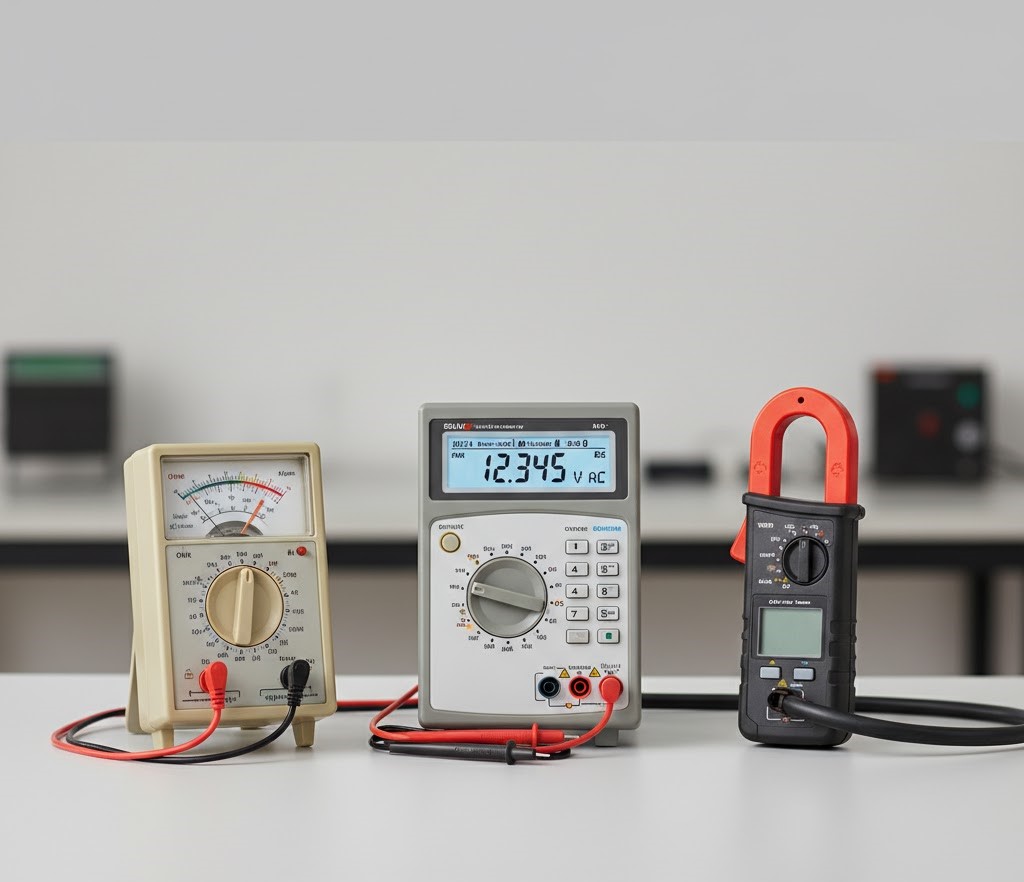

انواع مولتی متر از نظر تکنولوژی نمایشگر
مولتی مترها را می توان به دو دسته اصلی آنالوگ و دیجیتال طبقه بندی کرد:
- مولتی متر آنالوگ (VOM)
مولتی متر آنالوگ یا VOM (Volt-Ohm-Milliammeter)، قرائت را با استفاده از انحراف یک عقربه روی یک صفحه مدرج نمایش می دهد. اساس کار این دستگاه بر پایه حرکت D'Arsonval (گالوانومتر) است که شامل یک سیم پیچ متحرک در میدان مغناطیسی است. عبور جریان از سیم‌پیچ باعث ایجاد میدان مغناطیسی و نیروی حاصله، عقربه را بر روی مقیاس منحرف می کند.
مزایای مولتی متر آنالوگ:
- ارزان تر است.
- نیاز به باتری برای اندازه گیری ولتاژ و جریان (به جز مقاومت) ندارد.
- به خوبی می تواند نوسانات سریع و تغییرات سیگنال را نمایش دهد.
- مقاومت در برابر تداخل الکترومغناطیسی (EMI) بالاتر است.
معایب مولتی متر آنالوگ:
- دقت کمتر نسبت به دیجیتال.
- مستعد خطای پارالاکس (خطای دید به دلیل زاویه دید).
- حساسیت بالا به شوک مکانیکی و لرزش.
- مقاومت ورودی کمتر (که می تواند در اندازه گیری ولتاژ مدارات حساس خطا ایجاد کند).
- مولتی متر دیجیتال (DMM)
مولتی متر دیجیتال یا DMM (Digital Multimeter)، رایج ترین نوع مولتی متر است که قرائت ها را به صورت عددی دقیق بر روی نمایشگر LCD یا LED نشان می دهد. این دستگاه با استفاده از مبدل آنالوگ به دیجیتال (ADC)، سیگنال آنالوگ اندازه گیری شده را به مقادیر دیجیتال تبدیل می کند.
مزایای مولتی متر دیجیتال:
- دقت بسیار بالا و قرائت بدون خطا (حذف خطای پارالاکس).
- قابلیت هایی مانند True RMS (اندازه گیری دقیق ولتاژ/جریان AC با شکل موج غیرسینوسی).
- قابلیت های اضافی مانند ثبت داده (Data Logging)، نگهداری داده (Data Hold) و نمایش خودکار قطبیت.
- مقاومت ورودی بالا (معمولاً 10 مگا اهم) که تداخل کمتری در مدار ایجاد می کند.
- مقاومت بیشتر در برابر آسیب های مکانیکی.
معایب مولتی متر دیجیتال:
- گران تر است.
- برای عملکرد به باتری نیاز دارد.
- ممکن است نتواند نوسانات بسیار سریع و لحظه ای را به خوبی مولتی متر آنالوگ نشان دهد.
انواع مولتی متر از نظر ساختار و کاربرد پیشرفته ️
علاوه بر دسته بندی اصلی (آنالوگ/دیجیتال)، مولتی مترها بر اساس ساختار و قابلیت ها به انواع دیگری نیز تقسیم می شوند که هر یک برای کاربردهای خاصی بهینه شده اند:

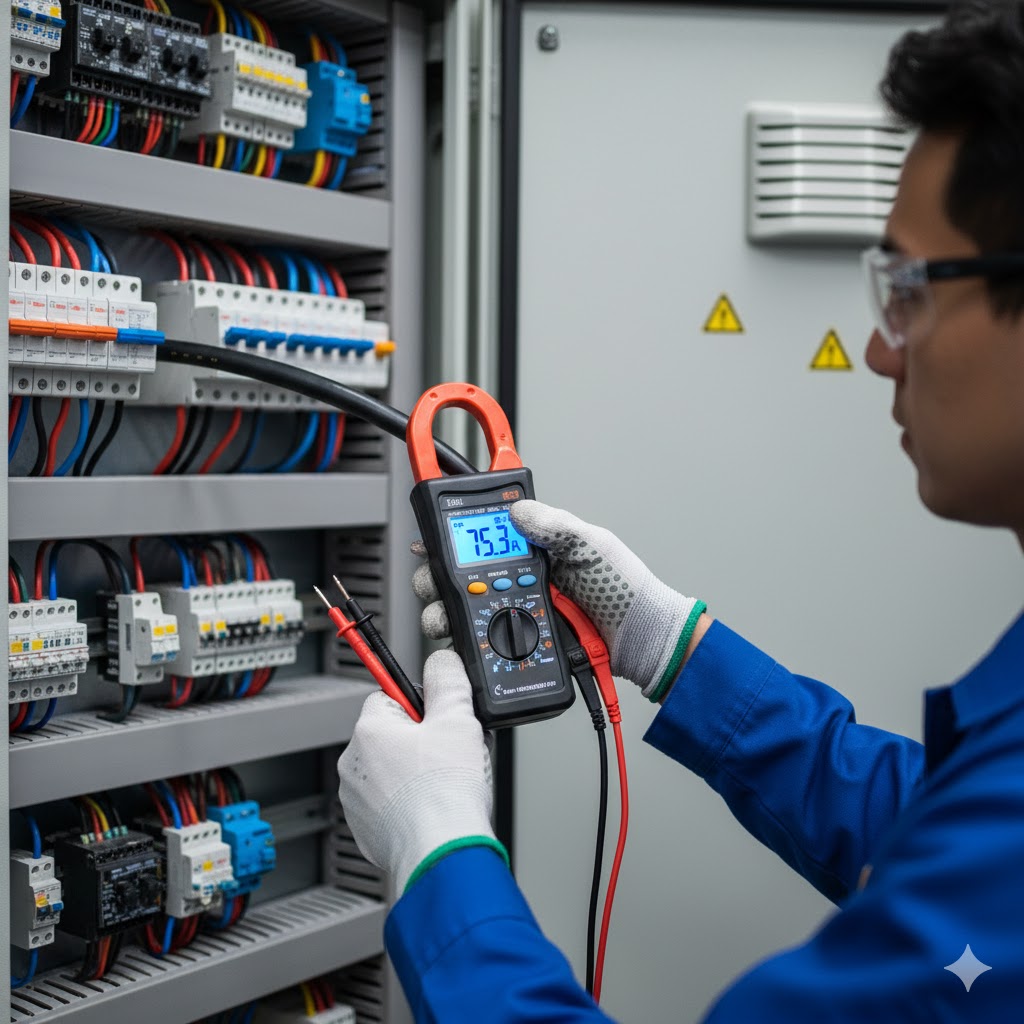

- مولتی متر کلمپی (Clamp Meter)
مولتی متر کلمپی یا کلمپ متر، یک مولتی متر دیجیتال با یک ویژگی اضافی به نام گیره (Clamp) است. این گیره به کاربر این امکان را می دهد که جریان AC (و در مدل های پیشرفته، جریان DC) را بدون نیاز به قطع مدار و به صورت غیرتماسی اندازه گیری کند.
- کاربرد اصلی: اندازه گیری جریان های بالا در تاسیسات برق صنعتی، تابلوهای توزیع و موتورهای الکتریکی که اندازه گیری سری با مولتی متر معمولی خطرناک یا غیرممکن است.
- مولتی متر اتورنج (Auto-Ranging Multimeter)
مولتی متر اتورنج که در متن اولیه نیز به آن اشاره شده است، نوعی مولتی متر دیجیتال است که محدوده اندازه گیری (Range) را به صورت خودکار انتخاب می کند.
- مزیت: سادگی در استفاده برای مبتدیان و برقکاران (نیازی به حدس زدن رنج ولتاژ یا مقاومت نیست) و کاهش خطر آسیب به دستگاه به دلیل انتخاب اشتباه رنج.
- مولتی متر رومیزی (Benchtop Multimeter)
مولتی مترهای رومیزی دستگاه های بزرگ تر و سنگین تری هستند که معمولاً در آزمایشگاه ها، مراکز کالیبراسیون و محیط های تحقیق و توسعه استفاده می شوند.
- ویژگی ها: دقت بسیار بالا (تعداد ارقام نمایشگر بیشتر)، قابلیت های پیشرفته مانند ثبت داده، اتصال به کامپیوتر و نمایش همزمان چند پارامتر. این دستگاه ها معمولاً با برق AC شهری کار می کنند.
- مولتی متر قلمی (Pen Multimeter)
مولتی متر قلمی، نوعی DMM بسیار فشرده و قابل حمل است که شبیه به یک قلم بزرگ طراحی شده است.
- مزیت: حمل آسان و ایده آل برای تکنسین‌های میدانی که نیاز به تست های سریع و ساده دارند.
اهمیت رتبه بندی ایمنی (CAT Rating)
هنگام انتخاب مولتی متر، به ویژه برای کاربردهای صنعتی و برق فشار قوی، توجه به رتبه بندی ایمنی (Category Rating) یا CAT Rating بسیار حیاتی است. این رتبه بندی ها توسط سازمان های بین المللی مانند IEC (کمیسیون بین المللی الکتروتکنیک) برای نشان دادن توانایی مولتی متر در تحمل ولتاژهای گذرا (مانند صاعقه یا سوییچینگ های ناگهانی) تعیین می شوند.
رتبه بندی | توضیحات کاربرد |
CAT I | مدارهای با ولتاژ پایین و حفاظت شده (مانند مدارهای الکترونیکی داخلی). |
CAT II | دستگاه هایی که به صورت مستقیم به برق شهری وصل می شوند (مانند لوازم خانگی و پریزهای معمولی). |
CAT III | تجهیزات نصب شده در ساختمان (مانند تابلوهای برق، کابل کشی ثابت و سیستم های توزیع). |
CAT IV | منبع اصلی ولتاژ پایین (مانند کنتورهای برق و خطوط توزیع خارجی). |
انتخاب نادرست: استفاده از یک مولتی متر CAT II برای اندازه گیری در یک سیستم CAT IV می تواند منجر به انفجار دستگاه و جراحات جدی شود.
کاربردهای مولتی متر در صنعت و خانه
مولتی متر یک ابزار چندمنظوره با کاربردهای گسترده است:
حوزه کاربرد | مثال ها |
الکترونیک | عیب یابی بردهای مدار چاپی (PCB)، تست ترانزیستور، مقاومت و خازن ها، طراحی و توسعه مدار. |
برقکاری ساختمان | اندازه گیری ولتاژ پریزها، بررسی تداوم سیم کشی، عیب یابی کلیدها و فیوزها. |
تعمیر و نگهداری صنعتی | تست موتورهای الکتریکی، عیب یابی مدارهای کنترلی، اندازه گیری جریان و ولتاژ در تابلوهای توزیع (با کلمپ متر). |
خودرو | تست باتری، بررسی دینام، عیب یابی سیم کشی خودرو و سنسورها. |
آموزشی/آزمایشگاهی | انجام آزمایش های پایه در مدارس و دانشگاه ها، آموزش اصول مدارات الکتریکی. |
نتیجه گیری
مولتی متر، در هر دو نوع آنالوگ و دیجیتال، یک ستون اصلی در کیت ابزار هر فردی است که با برق یا الکترونیک سروکار دارد. در حالی که مولتی متر آنالوگ برای مشاهده نوسانات سریع و محیط های بدون نیاز به باتری مفید است، مولتی متر دیجیتال با دقت بالاتر، قابلیت های پیشرفته (True RMS، اتورنج) و ایمنی بهتر (CAT Rating) به عنوان استاندارد صنعتی شناخته می شود. انتخاب نوع مناسب، کاملاً به کاربرد (خانگی، الکترونیک، صنعتی) و اهمیت دقت و ایمنی بستگی دارد.
