ترانس توزیع: تعریف، عملکرد و کاربردها
یکی از انواع حیاتی و پرکاربرد در میان ترانسفورماتورها، ترانس توزیع (Distribution Transformer) است. این تجهیزات ستون فقرات شبکه های توزیع برق به شمار می روند و وظیفه اصلی آن ها کاهش ولتاژ بالا (ولتاژ اولیه) به ولتاژ پایین (ولتاژ ثانویه) قابل استفاده برای مصرف کنندگان نهایی مانند منازل، ساختمان های تجاری و کارخانه ها است. در این مقاله به بررسی عمیق تر عملکرد، ساختار، انواع و کاربردهای این ترانسفورماتورهای حیاتی می پردازیم.
ساختار و اجزای اصلی ترانس توزیع

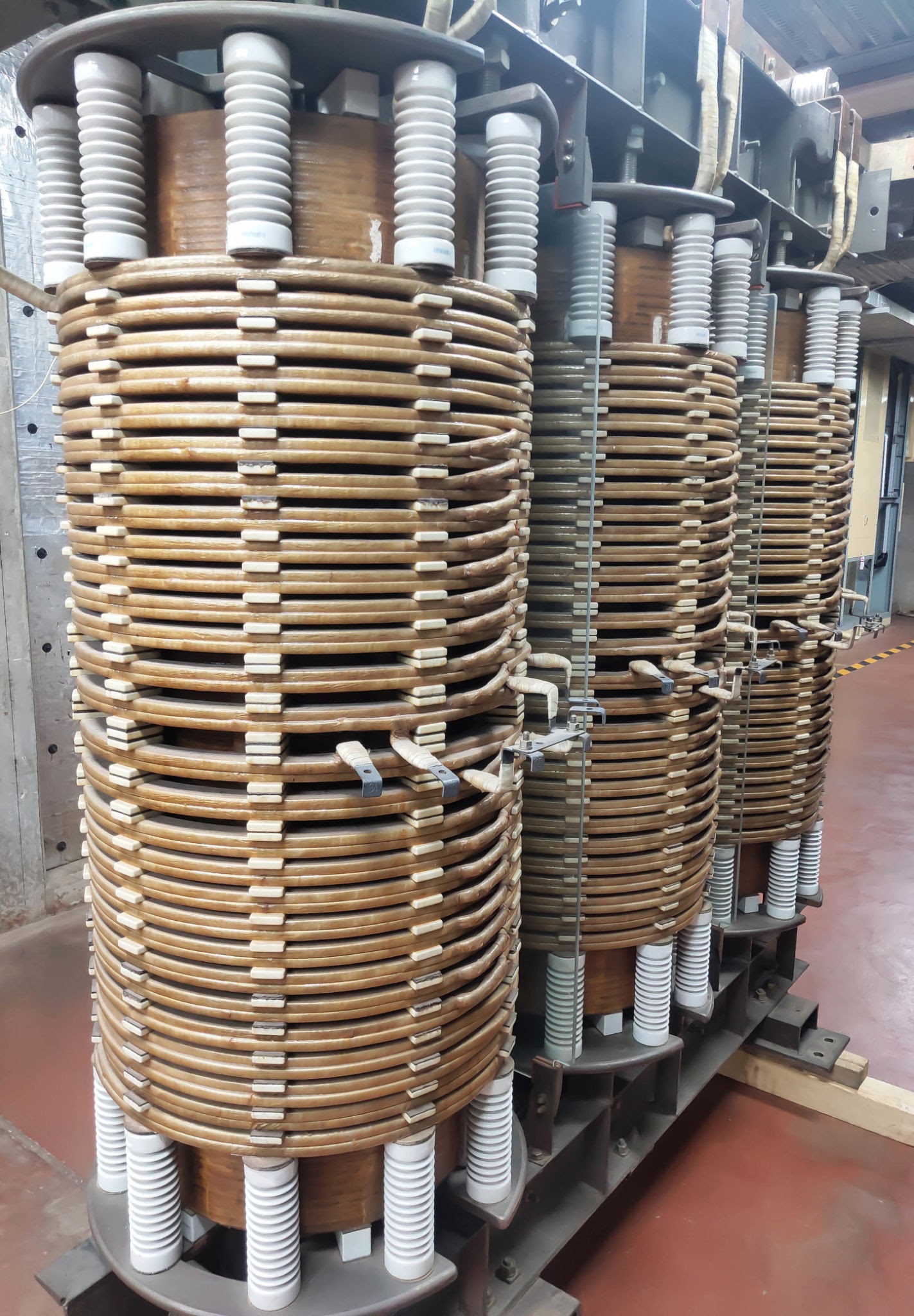

ترانسفورماتور توزیع از دو بخش اصلی تشکیل شده است: هسته (Core) و سیم پیچ ها (Windings).
هسته: هسته ترانسفورماتور از ورقه های نازک فولاد سیلیکونی (Silicon Steel) با کیفیت بالا ساخته می شود. این ورقه ها به صورت لایه لایه روی هم قرار می گیرند تا جریان های گردابی (Eddy Currents) و تلفات هیسترزیس (Hysteresis Losses) که منجر به اتلاف انرژی و تولید گرما می شوند، به حداقل برسد. هسته وظیفه متمرکز کردن شار مغناطیسی تولید شده توسط سیم پیچ اولیه را بر عهده دارد و آن را به سیم پیچ ثانویه منتقل می کند.
سیم پیچ ها: دو نوع سیم پیچ در ترانسفورماتور توزیع وجود دارد:
سیم پیچ اولیه (Primary Winding): این سیم پیچ به منبع ولتاژ بالا (ورودی) متصل است.

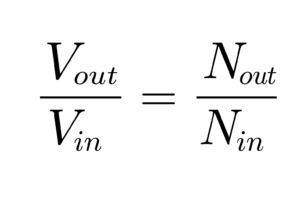

سیم پیچ ثانویه (Secondary Winding): این سیم پیچ به بار (مصرف کننده) متصل است و ولتاژ خروجی پایین تری را تامین می کند. تعداد دور سیم پیچ ها تعیین کننده نسبت ولتاژ ورودی به ولتاژ خروجی است. رابطه تبدیل ولتاژ به صورت زیر است:
که در آن V ولتاژ و N تعداد دور سیم پیچ ها است. در ترانسفورماتورهای کاهنده (Step-down)، تعداد دور سیم پیچ ثانویه (N_out) کمتر از سیم پیچ اولیه (N_in) است.
👇لیست محصولات خازن صنعتی بهنیکو
عملکرد ترانس توزیع
عملکرد یک ترانسفورماتور بر اساس اصل القای الکترومغناطیسی (Electromagnetic Induction) است. هنگامی که یک ولتاژ متناوب (AC) به سیم پیچ اولیه اعمال می شود، یک میدان مغناطیسی متغیر در هسته ایجاد می شود. این میدان مغناطیسی، سیم پیچ ثانویه را قطع کرده و باعث القای ولتاژ در آن می شود. به دلیل اینکه تعداد دور سیم پیچ ثانویه کمتر است، ولتاژ القا شده نیز کمتر خواهد بود. این فرآیند باعث کاهش ولتاژ و افزایش جریان می شود که برای مصرف کننده ها بسیار حیاتی است.
انواع ترانسفورماتورهای توزیع
ترانسفورماتورهای توزیع بر اساس محیط عایق کاری و خنک کاری به انواع مختلفی تقسیم می شوند:
1. ترانسفورماتورهای توزیع روغنی (Oil-immersed Transformers)
این نوع ترانس ها متداول ترین نوع هستند و سیم پیچ ها و هسته آن ها در یک مخزن پر از روغن عایق کاری قرار دارند. روغن دو وظیفه اصلی دارد:
- عایق کاری: افزایش مقاومت الکتریکی بین سیم پیچ ها و هسته.
- خنک کاری: جذب گرمای تولید شده و انتقال آن به دیواره های مخزن برای خنک شدن. این ترانس ها به دلیل قابلیت اطمینان بالا، عمر طولانی و تحمل بارهای سنگین، برای نصب در فضای باز (Outdoors) و کاربردهای صنعتی و شهری مناسب هستند.
2. ترانسفورماتورهای توزیع خشک (Dry-type Transformers)
در این نوع ترانس ها، از هیچ مایعی برای عایق کاری و خنک کاری استفاده نمی شود. عایق کاری سیم پیچ ها با استفاده از مواد جامد مانند رزین اپوکسی یا هوا انجام می شود. ترانس های خشک برای نصب در محیط های داخلی (Indoors) و مکان هایی که ایمنی در برابر آتش سوزی اهمیت بالایی دارد (مانند بیمارستان ها، ساختمان های تجاری و مترو) ایده آل هستند. هزینه نگهداری آن ها کمتر است اما قیمت اولیه بالاتری دارند.
نگهداری و نکات مهم در استفاده از ترانسفورماتور توزیع
نگهداری صحیح ترانس توزیع برای تضمین عملکرد پایدار و افزایش طول عمر آن حیاتی است. برخی از اقدامات مهم نگهداری شامل موارد زیر است:
- بازرسی دوره ای: بررسی وضعیت ظاهری، سطح روغن (در ترانس های روغنی)، عایق ها و اتصالات.
- تست روغن: در ترانس های روغنی، انجام تست های دوره ای بر روی روغن برای سنجش خواص دی‌الکتریک و میزان رطوبت آن ضروری است.
- بررسی بار: اطمینان از اینکه ترانسفورماتور تحت بار بیش از حد قرار ندارد، زیرا این امر می تواند منجر به افزایش دما و کاهش عمر مفید آن شود.
- تمیزکاری: تمیز نگه داشتن ترانس از گرد و غبار و آلودگی ها برای جلوگیری از گرم شدن بیش از حد.
جدول مقایسه ترانسفورماتورهای روغنی و خشک
ویژگی | ترانسفورماتور روغنی | ترانسفورماتور خشک |
محیط عایق کاری | روغن معدنی | هوا، رزین اپوکسی |
محل نصب | فضای باز (Outdoors) | فضای داخلی (Indoors) |
ایمنی در برابر آتش | پایین تر | بسیار بالا |
هزینه اولیه | کمتر | بیشتر |
نگهداری | نیاز به نگهداری بیشتر (تست روغن) | نگهداری کمتر |
مقاومت در برابر رطوبت | بالا | پایین (نیاز به حفاظت) |
کاربردها | صنعتی، شهری، نیروگاهی | بیمارستان ها، ساختمان ها، مترو |
کاربردهای گسترده ترانسفورماتور توزیع
ترانسفورماتورهای توزیع در تمام مراحل نهایی انتقال برق، از پست های برق تا نقاط مصرف، نقشی حیاتی ایفا می کنند. کاربردهای اصلی آن ها عبارتند از:
- تأمین برق منازل و ساختمان های تجاری: این ترانس ها ولتاژ بالا (مانند 20kV) را به ولتاژ پایین استاندارد (مانند 400/230V) برای استفاده در مصارف خانگی و تجاری کاهش می دهند.
- استفاده در کارخانجات و صنایع: در محیط های صنعتی، ترانس های توزیع، ولتاژ را برای راه اندازی و عملکرد ماشین آلات و تجهیزات سنگین کاهش می دهند.
- پروژه های عمرانی و موقت: ترانس های توزیع قابل حمل برای تأمین برق موقت در سایت های ساختمانی یا عملیات اضطراری استفاده می شوند.
به طور کلی، ترانسفورماتورهای توزیع، پلی ضروری بین شبکه انتقال برق فشار قوی و مصرف کنندگان نهایی هستند و بدون آن ها، انتقال و توزیع برق به شکلی ایمن و کارآمد ممکن نخواهد بود.
