توان راکتیو چیست؟
توان راکتیو (Reactive Power) بخشی از توان الکتریکی است که در مدارهای AC به طور پیوسته بین منبع و بار تبادل می شود. این توان برخلاف توان اکتیو (Active Power) که به کار مفید تبدیل می شود (مانند تولید گرما، نور یا حرکت)، هیچ کار مفیدی انجام نمی دهد. در واقع، توان راکتیو برای ایجاد و حفظ میدان های مغناطیسی در بارهای القایی (مانند موتورها و ترانسفورماتورها) و میدان های الکتریکی در بارهای خازنی (مانند خازن ها) ضروری است.
به بیان ساده، یک بار القایی مانند یک موتور الکتریکی برای کار کردن نیاز به ایجاد یک میدان مغناطیسی دارد. این میدان مغناطیسی برای لحظاتی انرژی را از شبکه می گیرد و در لحظات بعدی آن را به شبکه برمی گرداند. این تبادل انرژی مداوم، همان توان راکتیو است که باعث می شود جریان و ولتاژ نسبت به یکدیگر دارای اختلاف فاز شوند. واحد اندازه گیری توان راکتیو وار (VAR) است که مخفف Volt-Ampere Reactive است.
این تبادل انرژی بی فایده، باعث افزایش جریان در سیستم می شود بدون اینکه توان مفید افزایش یابد. این امر منجر به افزایش تلفات انرژی در خطوط انتقال و توزیع، افت ولتاژ و کاهش ظرفیت انتقال شبکه می شود. به همین دلیل، مدیریت و جبران سازی توان راکتیو از اهمیت بالایی برخوردار است.
شناخت عمیق تر: فرمول ها و مفاهیم کلیدی
برای درک بهتر رابطه بین انواع توان، باید به مثلث توان (Power Triangle) مراجعه کرد. این مثلث یک ابزار گرافیکی ساده برای نشان دادن رابطه بین توان اکتیو (P)، توان راکتیو (Q) و توان ظاهری (S) است.
- توان اکتیو (P): توانی که کار مفید انجام می دهد و با واحد وات (W) یا کیلووات (kW) اندازه گیری می شود. این توان در فرمول زیر محاسبه می شود.
P = V I cos(θ)
- توان راکتیو (Q): توانی که بین منبع و بار تبادل می شود و با واحد وار (VAR) یا کیلووار (kVAR) اندازه گیری می شود. فرمول زیر است.
Q = V I sin(θ)
- توان ظاهری (S): مجموع برداری (Vector Sum) توان های اکتیو و راکتیو است و نشان دهنده کل توان تأمین شده توسط منبع است. این توان با واحد ولت-آمپر (VA) یا کیلوولت-آمپر (kVA) اندازه‌گیری می شود و از فرمول زیر به دست می آید.
S = √P²+Q²
در این فرمول ها، V نشان دهنده ولتاژ، I نشان دهنده جریان و زاویه اختلاف فاز بین ولتاژ و جریان است.
👇لیست محصولات خازن صنعتی بهنیکو
جدول مقایسه انواع توان
ویژگی | توان اکتیو (P) | توان راکتیو (Q) | توان ظاهری (S) |
تعریف | توان مصرفی برای انجام کار مفید | توان تبادل شده بین منبع و بار | مجموع کل توان تأمین شده |
واحد اندازه گیری | وات (W) یا کیلووات (kW) | وار (VAR) یا کیلووار (kVAR) | ولت-آمپر (VA) یا کیلوولت-آمپر (kVA) |
نقش در سیستم | تولید کار (گرما، نور، حرکت) | ایجاد و نگهداری میدان های مغناطیسی/الکتریکی | ظرفیت کل سیستم |
تاثیر بر قبض برق | مستقیماً محاسبه می شود (کیلووات ساعت) | باعث افزایش هزینه و جریمه می شود | - |
اهمیت حیاتی توان راکتیو در ضریب توان

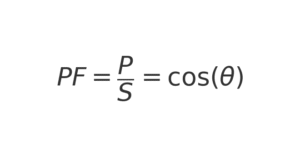

ضریب توان (Power Factor) یکی از مهم ترین شاخص های کارایی یک سیستم الکتریکی است. این ضریب نشان می دهد که چه درصدی از توان ظاهری به عنوان توان اکتیو (مفید) مصرف می شود.
- ضریب توان ایده آل (PF=1): در این حالت، توان راکتیو صفر است و تمام توان تأمین شده به کار مفید تبدیل می شود. این وضعیت تنها در بارهای کاملاً مقاومتی (مانند یک بخاری برقی) رخ می دهد.
- ضریب توان پایین (PF<1): زمانی که در سیستم توان راکتیو وجود دارد، ضریب توان کمتر از یک می شود. این حالت به معنای ناکارآمدی سیستم است و هرچه این ضریب پایین‌تر باشد، تلفات انرژی و هزینه ها بیشتر است.
در بسیاری از صنایع، به ویژه در کارخانه ها و واحدهای صنعتی که از تعداد زیادی موتور القایی، ترانسفورماتور و سایر تجهیزات القایی استفاده می کنند، ضریب توان پایین یک مشکل رایج و پرهزینه است. شرکت های توزیع برق برای جریمه کردن این اتلاف انرژی، جریمه ضریب توان را در قبض برق لحاظ می کنند.
راهکارهای مدیریت و جبران سازی توان راکتیو
برای بهبود ضریب توان و کاهش هزینه های انرژی، از تجهیزاتی به نام جبران سازهای توان راکتیو استفاده می شود. این تجهیزات با تزریق توان راکتیو به سیستم، اثرات بارهای القایی را خنثی می کنند و باعث می شوند زاویه فاز (θ) به سمت صفر میل کند و در نتیجه ضریب توان به یک نزدیک شود.
مهم‌ترین تجهیزات جبران سازی عبارتند از:
- خازن های قدرت (Power Capacitors): پرکاربردترین و اقتصادی ترین راهکار برای جبران توان راکتیو. این خازن ها با تولید توان راکتیو خازنی (که فاز آن برعکس توان راکتیو القایی است)، اثرات بارهای القایی را خنثی می کنند.
- خازن های اتوماتیک (Automatic Power Factor Correction - APFC): این سیستم ها به صورت خودکار با اندازه گیری ضریب توان، خازن های مورد نیاز را وارد مدار یا از آن خارج می کنند تا ضریب توان در یک محدوده مطلوب حفظ شود.
- جبران سازهای سنکرون (Synchronous Condensers): یک راهکار پیچیده تر و گران تر که در نیروگاه ها و پست های بزرگ برای کنترل ولتاژ و توان راکتیو استفاده می شود.
چرا مدیریت توان راکتیو برای کسب و کار شما حیاتی است؟
- کاهش هزینه های انرژی: با بهبود ضریب توان و حذف جریمه های شرکت برق، هزینه های قبض برق شما به شکل قابل‌توجهی کاهش می یابد.
- افزایش ظرفیت سیستم: با کاهش توان راکتیو، جریان عبوری از خطوط، ترانسفورماتورها و کابل ها کمتر می شود و ظرفیت آزاد بیشتری برای اضافه کردن بارهای جدید فراهم می شود.
- بهبود کیفیت توان: کاهش افت ولتاژ به عملکرد پایدارتر و عمر طولانی‌تر تجهیزات برقی شما کمک می کند.
