خطوط انتقال برق؛ شریان های حیاتی شبکه و راهکارهای کاهش تلفات
الکتریسیته، به عنوان یکی از مهمترین نیازهای بشر در دنیای امروز، نیروی محرکه زندگی و صنایع است. وظیفه رساندن این انرژی حیاتی از نیروگاه ها (محل تولید) تا دورترین نقاط مصرف، بر عهده سیستم پیچیده و گسترده ای به نام خطوط انتقال برق است. افت امپرشن و کلیک مقاله شما نشان می دهد که نیاز به پوشش عمیق‌تر و جامع تر این موضوع، به‌خصوص در زمینه چالش های فنی و راهکارهای بهینه سازی (مانند خازن ها)، وجود دارد.
در این مقاله، نه تنها با تعریف و انواع خطوط انتقال برق آشنا می شوید، بلکه چالش های اصلی شبکه و راهکار کلیدی برای کاهش تلفات و بهبود عملکرد خطوط را بررسی خواهیم کرد.
خطوط انتقال برق چیستند؟ (Power Transmission Lines)
خطوط انتقال برق، زیرساخت های اصلی سیستم قدرت هستند که وظیفه دارند انرژی الکتریکی تولید شده در نیروگاه ها را به نقاط مصرف اولیه (پست های توزیع) برسانند.
در این فرآیند، نقش ترانسفورماتورها حیاتی است. برق پس از تولید در نیروگاه ها (با ولتاژ نسبتاً پایین)، توسط ترانسفورماتورهای افزاینده به ولتاژ بسیار بالا تبدیل می شود. دلیل این کار کاملاً فنی و مرتبط با کاهش تلفات توان است. بر اساس قوانین فیزیک برق، هر چه ولتاژ بالاتر باشد، جریان مورد نیاز برای انتقال همان مقدار توان کاهش می یابد و از آنجا که تلفات توان در خطوط متناسب با مجذور جریان (Ploss ∝ I2) است، افزایش ولتاژ باعث می شود تلفات انرژی در مسافت های طولانی به حداقل برسد.

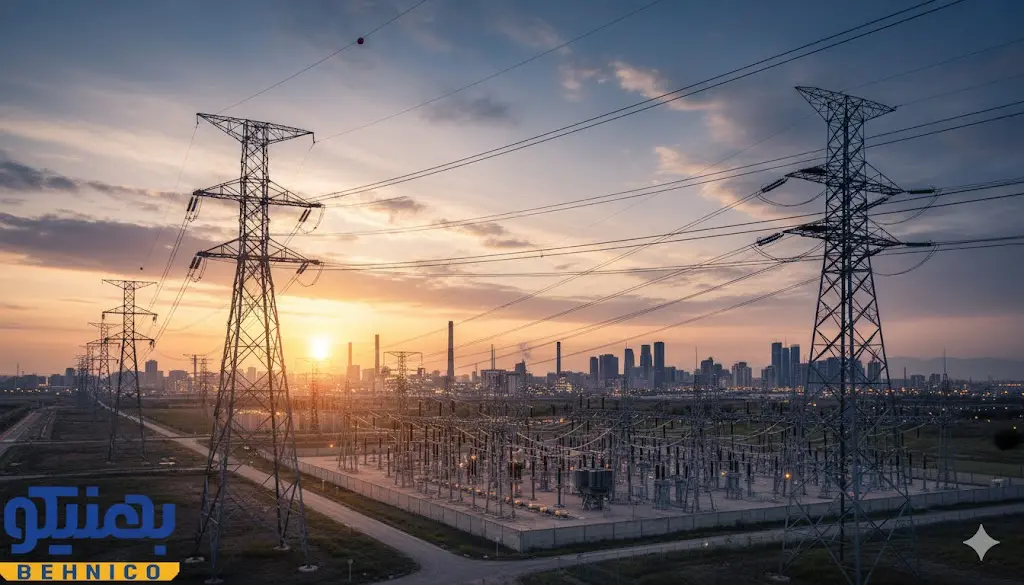

نحوه کار خطوط انتقال و نقش برج های بلند
خطوط انتقال برق، عمدتاً به وسیله برج های فلزی بلند (دکل ها) و مستحکم حمایت می شوند تا سیم های هادی (رسانا)، که معمولاً از جنس آلومینیوم تقویت شده با فولاد (ACSR) هستند، از سطح زمین فاصله کافی داشته باشند. این فاصله برای ایمنی عمومی و جلوگیری از تخلیه الکتریکی (جرقه) ضروری است.
نحوه کار در چند مرحله خلاصه می شود
- افزایش ولتاژ: برق نیروگاه توسط ترانسفورماتور به سطح ولتاژ انتقال (مانند ۴۰۰ کیلوولت) می رسد.
- انتقال: برق از طریق سیم های هادی بر روی دکل ها در طول مسیر جریان می یابد.
- کاهش ولتاژ: در پست های انتقال و فوق توزیع، ترانسفورماتورهای کاهنده، ولتاژ را به سطوح پایین تر (مانند ۶۳ کیلوولت یا ۲۰ کیلوولت) تبدیل می کنند تا برای توزیع در شهرها و صنایع آماده شود.
👇لیست محصولات خازن صنعتی بهنیکو
خرید انواع خازن صنعتی و قیمت خازن ۳ فاز
آیا واحد صنعتی شما با جریمه های توان راکتیو، افت ولتاژ یا مصرف بالای انرژی روبروست؟
مجموعه بهنیکو عرضه کننده مستقیم انواع خازن های صنعتی (مانند خازن های میکروفیلمی خشک سری Optimizer) است که به طور مؤثر ضریب توان شما را اصلاح کرده و هزینه ها را کاهش می دهد.
💡 برای استعلام به روزترین قیمت خازن ۳ فاز و خرید انواع خازن صنعتی مطمئن و باکیفیت، با متخصصین فروش بهنیکو تماس بگیرید
انواع خطوط انتقال برق بر اساس ساختار و نصب
خطوط انتقال برق بر اساس نحوه نصب به سه دسته اصلی تقسیم می شوند که هر کدام مزایا و معایب خاص خود را دارند:
۱. خطوط انتقال هوایی (Overhead Transmission Lines)
این خطوط رایج ترین نوع هستند که از طریق سیم های فلزی آویزان از برج های بلند، برق را از طریق هوا منتقل می کنند.
- مزایا: هزینه نصب اولیه و تعمیر و نگهداری آن ها نسبت به خطوط زیرزمینی بسیار کمتر است. دسترسی به خطوط برای بازرسی و تعمیرات آسان تر است.
- معایب: بیشتر در معرض عوامل طبیعی (باد، طوفان، رعد و برق، آلودگی) و سرقت یا نقض حریم هستند. همچنین، از نظر بصری بر زیبایی محیط تأثیر منفی می گذارند.
۲. خطوط انتقال زیرزمینی (Underground Transmission Lines)
در این نوع، کابل های برق با عایق های مخصوص، در عمق زمین دفن می شوند. این خطوط معمولاً در مناطق پرجمعیت شهری استفاده می شوند.
- مزایا: تأثیر بصری بر مناظر شهری ندارند. کمتر در معرض آسیب های جوی و سرقت قرار می گیرند.
- معایب: هزینه نصب و تعمیر آن ها بسیار بالاتر است، زیرا نیاز به حفاری های سنگین دارند. ظرفیت انتقال حرارتی آن ها محدودتر است.
۳. خطوط فوق توزیع و توزیع (Sub-transmission and Distribution Lines)
این خطوط، که گاهی در متن اصلی با نام "فرعی" ذکر شده اند، حلقه های نهایی شبکه هستند. برق را از پست های انتقال می گیرند و پس از کاهش مجدد ولتاژ، به صورت نهایی به خانه ها، مغازه ها و واحدهای صنعتی می رسانند. ولتاژ آن ها به مراتب کمتر از خطوط انتقال اصلی است.
ولتاژ خطوط انتقال؛ طبقه‌بندی دقیق
ولتاژ خطوط انتقال برق، بسته به فاصله و میزان توان انتقالی، در سطوح مختلفی طبقه بندی می شوند:
نام ولتاژ | محدوده ولتاژ (kV) | کاربرد اصلی |
خطوط انتقال فشار قوی (HV) | 230kV 230kV تا 132kV 132kV
| انتقال برق بین منطقه ای و تغذیه پست های بزرگ توزیع. |
خطوط انتقال فوق فشار قوی (EHV) | 765kV 765kV تا 400kV 400kV
| انتقال توان در مسافت های بسیار طولانی و اتصال شبکه های برق منطقه ای به یکدیگر. |
خطوط انتقال ولتاژ بسیار بالا (UHV) | بیش از 800kV 800kV (مانند 1100kV 1100kV ) | انتقال توان در فواصل بلند بین المللی یا بین قاره ای (در ایران کمتر رایج است). |
خطوط فوق توزیع و توزیع | 63kV 63kV تا 20kV 20kV
| توزیع برق در شهرها و روستاها تا نزدیکی مصرف کننده نهایی. |
چالش های اصلی خطوط انتقال برق و راهکار بهینه سازی
خطوط انتقال برق با چالش های مهمی روبرو هستند که باعث افت کیفیت و پایداری شبکه می شود:
- تلفات انرژی (Losses): مهمترین چالش، تلفات توان در طول مسیر است که به صورت گرما هدر می رود و کارایی شبکه را کاهش می دهد.
- افت ولتاژ (Voltage Drop): در اثر مقاومت و راکتانس خطوط، ولتاژ در انتهای مسیر کاهش می یابد که به تجهیزات آسیب می زند.
- توان راکتیو (Reactive Power): وجود بارهای سلفی (موتورها و ترانس ها) در صنایع باعث ایجاد توان راکتیو شده که منجر به افزایش جریان غیرمفید، افت ولتاژ و تحمیل هزینه های اضافی می شود.
- فرسودگی و عوامل محیطی: عمر بالای شبکه های انتقال و مواجهه با بلایای طبیعی (سیل، رانش زمین، طوفان) و آلودگی های صنعتی، نیاز به نگهداری منظم را دوچندان می کند.
- مشکلات امنیتی: سرقت و خرابکاری (به خصوص در تجهیزات گران قیمت مانند ترانس ها و کابل ها).
راهکار فنی برای کاهش تلفات و بهبود کیفیت ولتاژ؛ جبران سازی توان راکتیو
برای غلبه بر چالش های فنی نظیر تلفات انرژی و افت ولتاژ، به ویژه در شبکه های توزیع که تغذیه کننده صنایع هستند، استفاده از تجهیزات جبران سازی مانند خازن های صنعتی ضروری است.

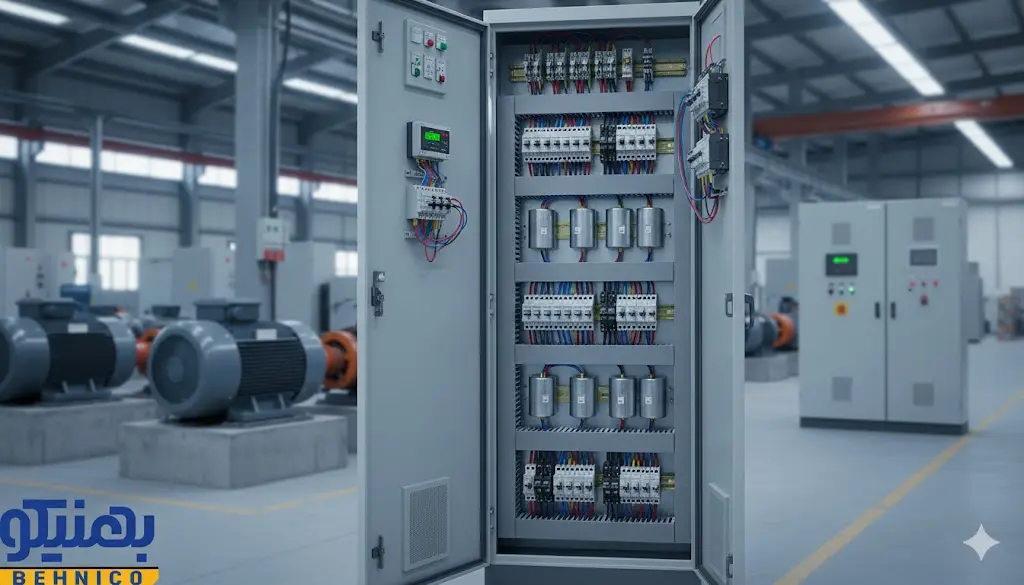

نقش خازن های صنعتی و بانک خازنی:
خازن ها با تزریق توان راکتیو مورد نیاز بار سلفی به شبکه، باعث اصلاح ضریب توان (Power Factor Correction) می شوند. این کار مستقیماً منجر به:
- کاهش جریان مصرفی: با حذف جریان غیرمفید، جریان کل عبوری از خطوط کاهش می یابد.
- کاهش تلفات: کاهش جریان، تلفات حرارتی خطوط (I²R) را به صورت چشمگیری کم می کند.
- حذف جریمه های اداره برق: برای مشترکان صنعتی که ضریب توان آن ها کمتر از حد مجاز باشد، نصب بانک خازنی باعث حذف جریمه های سنگین می شود.
📞 با بهنیکو، شبکه خود را بهینه کنید
مشاوره، نصب و راه اندازی بانک خازنی
نصب بانک خازنی و محاسبات دقیق آن، یک کار تخصصی است. تیم مهندسی مجرب بهنیکو آماده ارائه خدمات جامع شامل: مشاوره، طراحی، تأمین تجهیزات و نصب بانک خازنی اتوماتیک برای صنایع بزرگ و کوچک است.
✅ همین حالا برای مشاوره رایگان نصب بانک خازنی و تضمین کاهش هزینه های برق کارخانه خود، با ما در ارتباط باشید.
❓ سوالات متداول (FAQ) در مورد خطوط انتقال برق
۱. چرا برق را با ولتاژ بالا منتقل می کنند؟
دلیل اصلی، کاهش تلفات انرژی است. افزایش ولتاژ باعث می شود جریان لازم برای انتقال توان ثابت کاهش یابد و چون تلفات متناسب با مجذور جریان است، اتلاف توان به شدت کاهش می یابد.

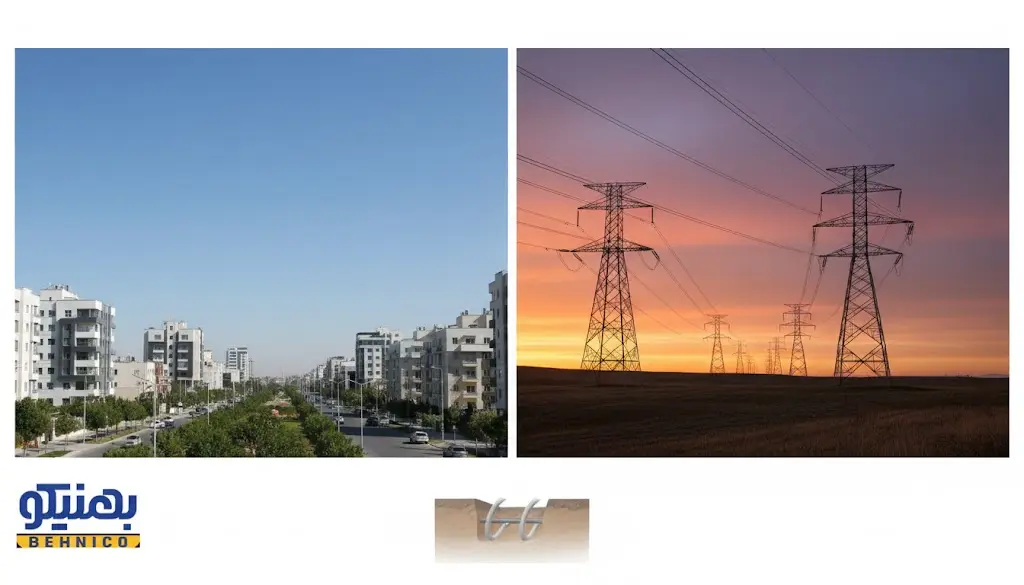

۲. تفاوت خطوط انتقال هوایی و زیرزمینی در چیست؟
خطوط هوایی ارزان تر و قابل دسترسی تر برای تعمیر هستند، اما آسیب پذیری بیشتری در برابر آب و هوا و آلودگی دارند. خطوط زیرزمینی ایمنی و پایداری بالاتری داشته و تأثیر بصری ندارند، اما هزینه نصب و تعمیر آن ها بسیار بالاتر است.
۳. نقش خازن صنعتی در خطوط انتقال و توزیع برق چیست؟
خازن صنعتی برای اصلاح ضریب توان (جبران توان راکتیو) در نقاط مختلف شبکه، به خصوص در نزدیکی بارهای صنعتی، استفاده می شود. این کار باعث کاهش جریان خطوط، کاهش تلفات، و بهبود ولتاژ می شود.
۴. بانک خازنی چیست و چه کسانی به آن نیاز دارند؟
بانک خازنی یک تابلوی الکتریکی حاوی چندین خازن است که به صورت خودکار یا دستی توان راکتیو را به شبکه تزریق می کند. هر واحد صنعتی که در قبض برق خود، جریمه توان راکتیو مشاهده می کند یا از تجهیزات سلفی (مانند موتورهای القایی) استفاده می کند، برای بهینه سازی و کاهش هزینه ها به نصب بانک خازنی نیاز دارد.
