مقاومت برق: از مفهوم تا کاربرد
مقاومت برق (الکتریکی) یکی از مفاهیم بنیادی در فیزیک و مهندسی برق است که درک آن برای فهم عملکرد مدارهای الکتریکی ضروری است. این مقاله به بررسی عمیق تر مقاومت الکتریکی، عوامل مؤثر بر آن، انواع مقاومت ها، روش های اندازه گیری و کاربردهای آن می پردازد.
مقاومت برق چیست؟

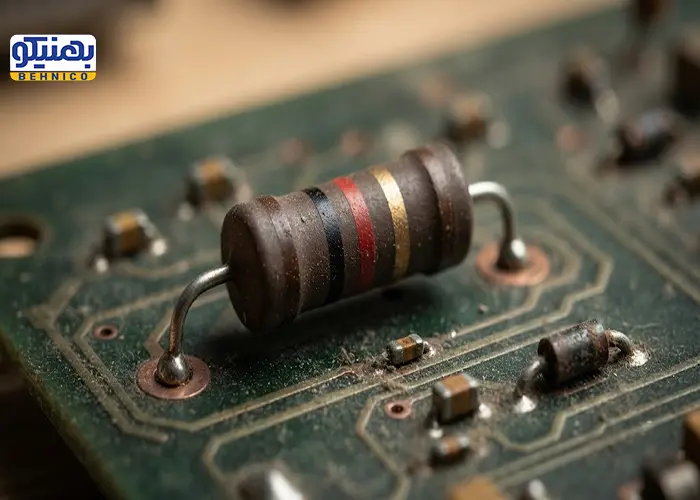

مقاومت الکتریکی معیاری است برای میزان مخالفت یک ماده در برابر عبور جریان الکتریکی. به زبان ساده، هرچه مقاومت یک جسم بیشتر باشد، عبور الکترون ها از آن دشوارتر است و جریان کمتری از آن عبور می کند. واحد اندازه گیری مقاومت الکتریکی اهم (Ω) نام دارد. نام این واحد از فیزیکدان آلمانی، گئورگ سیمون اهم (Georg Simon Ohm)، گرفته شده است که رابطه بین ولتاژ، جریان و مقاومت را کشف کرد.
تصور کنید که الکترون ها مانند قطرات آب در یک لوله حرکت می کنند. اگر لوله باریک باشد (مقاومت بالا)، آب به سختی از آن عبور می کند. اما اگر لوله پهن باشد (مقاومت کم)، آب به راحتی جریان می یابد. این تشبیه ساده به درک مفهوم مقاومت کمک می کند.
مقاومت برق یک قطعه به عوامل مختلفی بستگی دارد که مهم ترین آنها عبارتند از:
- جنس ماده: هر ماده دارای ساختار اتمی و الکترونی خاصی است که مقاومت آن را تعیین می کند. به همین دلیل، فلزاتی مانند مس و نقره به دلیل داشتن الکترون های آزاد فراوان، مقاومت بسیار کمی دارند و رسانای خوبی هستند، در حالی که موادی مانند پلاستیک و شیشه مقاومت بسیار بالایی دارند و به عنوان عایق شناخته می شوند.
- طول قطعه: هرچه طول یک رسانا بیشتر باشد، الکترون‌ها مسیر طولانی تری را برای عبور دارند و با اتم های بیشتری برخورد می کنند، که در نتیجه مقاومت افزایش می یابد.
- سطح مقطع: هرچه سطح مقطع یک رسانا بزرگ تر باشد، فضای بیشتری برای عبور الکترون ها وجود دارد و مقاومت کاهش می یابد.
- دما: دمای یک ماده نیز بر مقاومت آن تأثیر می گذارد. در بیشتر فلزات، با افزایش دما، اتم ها با شدت بیشتری ارتعاش می کنند و برخورد الکترون ها با آنها بیشتر می شود، که منجر به افزایش مقاومت می گردد.
قانون اهم، که رابطه بین این سه پارامتر را نشان می دهد، به صورت زیر تعریف می شود:
V=I⋅R
در این فرمول:
- V ولتاژ بر حسب ولت (V)
- I جریان بر حسب آمپر (A)
- R مقاومت بر حسب اهم (Ω)
👇لیست محصولات خازن صنعتی بهنیکو
انواع مقاومت ها و کاربردهای آنها

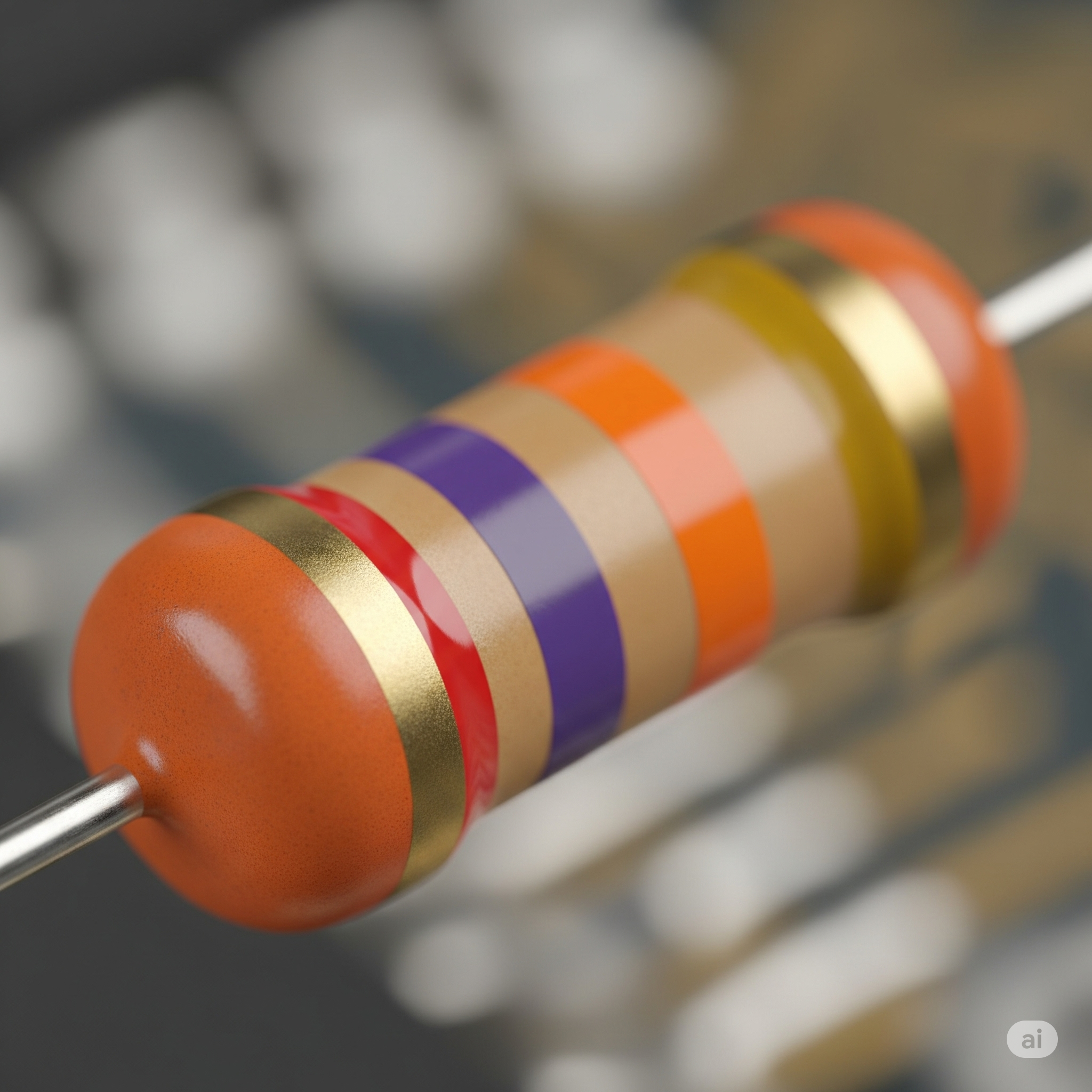

مقاومت ها قطعات الکترونیکی هستند که به صورت خاص برای ارائه یک مقدار مشخص مقاومت در مدارها طراحی شده اند. این قطعات در انواع مختلفی تولید می شوند که هر یک کاربردهای خاصی دارند.
- مقاومت های ثابت: این نوع مقاومت ها دارای یک مقدار ثابت هستند و قابل تغییر نیستند. آنها در مدارهای الکترونیکی برای کنترل جریان، تقسیم ولتاژ و محدود کردن جریان استفاده می شوند.
- مقاومت های متغیر (پتانسیومتر و رئوستا): این مقاومت ها دارای یک مقدار مقاومت قابل تغییر هستند. از آنها برای تنظیم ولتاژ و جریان در مدارهایی مانند کنترل صدا در رادیو و تلویزیون یا تنظیم روشنایی لامپ استفاده می شود.
- مقاومت های وابسته به نور (LDR): مقاومت این نوع قطعات با شدت نور تغییر می کند. با افزایش شدت نور، مقاومت آنها کاهش می یابد. از LDRها در سنسورهای نور، دزدگیرها و مدارهای تشخیص نور استفاده می شود.
- مقاومت های وابسته به دما (ترمیستور): مقاومت ترمیستورها با تغییر دما عوض می شود. این قطعات در سنسورهای دما، مدارهای کنترل دما و مدارهای حفاظتی به کار می روند.
مقایسه انواع مقاومت ها
نوع مقاومت | ویژگی اصلی | کاربردهای رایج |
مقاومت ثابت | مقدار ثابت | کنترل جریان، تقسیم ولتاژ |
مقاومت متغیر | مقدار قابل تنظیم | کنترل صدا، تنظیم روشنایی |
مقاومت وابسته به نور | تغییر با نور | سنسورهای نور، دزدگیر |
مقاومت وابسته به دما | تغییر با دما | سنسورهای دما، کنترل دما |
وریستور (VDR) | تغییر با ولتاژ | محافظت در برابر نوسانات ولتاژ |
روش های اندازه گیری مقاومت
اندازه گیری دقیق مقاومت برق برای طراحی، تعمیر و نگهداری مدارهای الکترونیکی حیاتی است. چند روش برای اندازه گیری مقاومت وجود دارد:
- استفاده از اهم‌سنج (Ohmmeter): این روش ساده ترین و رایج ترین راه است. اهم‌سنج دستگاهی است که به صورت مستقیم مقاومت یک قطعه را اندازه گیری می کند. برای اندازه گیری، باید قطعه را از مدار جدا کرده و اهم سنج را به دو سر آن متصل کنید. دقت کنید که اندازه گیری مقاومت یک قطعه در حالی که در مدار قرار دارد می تواند باعث خطای اندازه گیری شود.
- روش ولت‌آمپر (V-I): در این روش، با استفاده از یک منبع تغذیه، ولتاژ مشخصی را به دو سر قطعه اعمال کرده و جریان عبوری از آن را اندازه گیری می کنیم. سپس با استفاده از قانون اهم، مقدار مقاومت را محاسبه می کنیم. این روش دقت بالایی دارد و اغلب در آزمایشگاه ها و برای اندازه گیری مقاومت های بسیار دقیق استفاده می شود.
- پل وتستون (Wheatstone Bridge): این روش یک مدار الکتریکی است که برای اندازه گیری دقیق مقاومت های ناشناس به کار می‌رود. پل وتستون از چهار مقاومت تشکیل شده که یکی از آنها نامعلوم است. با تنظیم مقاومت های دیگر، مدار به حالت تعادل می رسد و مقدار مقاومت نامعلوم به دقت محاسبه می شود.
مقاومت و بهینه‌سازی مصرف برق
مقاومت در مدارهای الکتریکی نه تنها وظیفه محدود کردن جریان را بر عهده دارد، بلکه عاملی برای تبدیل انرژی الکتریکی به گرما نیز هست. این تبدیل انرژی در برخی موارد مانند بخاری های برقی یا لامپ های رشته ای مفید است، اما در بسیاری از موارد دیگر، به عنوان اتلاف انرژی شناخته می شود. اتلاف انرژی به صورت گرما در تجهیزات صنعتی، موتورها و خطوط انتقال برق، هزینه های اضافی و کاهش بازدهی را به دنبال دارد. به همین دلیل، بهینه‌سازی مصرف برق و کاهش مقاومت های غیرضروری در سیستم های الکتریکی بسیار اهمیت دارد.

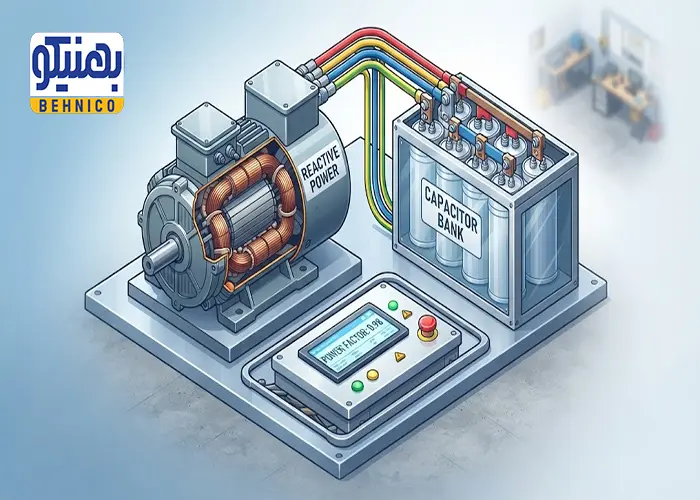

یکی از روش های کلیدی برای کاهش اتلاف انرژی و بهبود بهره وری، جبران سازی توان راکتیو است. در مدارهای AC، علاوه بر توان اکتیو (توان مفید)، توان راکتیو نیز وجود دارد که به دلیل وجود سلف ها و خازن ها در مدار ایجاد می شود. این توان راکتیو باعث افزایش جریان و در نتیجه اتلاف انرژی بیشتر در مقاومت های مدار می‌شود. برای جبران سازی این توان و بهبود ضریب توان، از بانک های خازنی استفاده می شود.
نتیجه گیری
مقاومت الکتریکی یک مفهوم اساسی است که نقش حیاتی در عملکرد مدارهای الکترونیکی دارد. از محدود کردن جریان تا تبدیل انرژی و کنترل سیگنال ها، مقاومت ها در هر وسیله الکترونیکی حضور دارند. درک عوامل مؤثر بر مقاومت، انواع آن و روش های اندازه گیری، به مهندسان و تکنسین ها کمک می کند تا مدارهای کارآمدتر و ایمن تری طراحی و تعمیر کنند. علاوه بر این، توجه به مقاومت و اتلاف انرژی ناشی از آن، زمینه ای برای بهینه سازی مصرف برق و کاهش هزینه ها در صنایع و ساختمان ها فراهم می کند.
