عملکرد کنتور سه فاز در صنعت برق
کنتور سه فاز یک دستگاه اندازه گیری حیاتی است که برای اندازه گیری مصرف انرژی برق سه فاز استفاده می شود. این دستگاه قادر است به طور همزمان مصرف برق سه فاز را اندازه گیری کند و به شما اطلاعات دقیقی در مورد مصرف انرژی خود بدهد. کنتور سه فاز معمولاً در سیستم های برق صنعتی و تجاری که نیاز به تأمین برق سه فاز دارند، برای نظارت دقیق بر مصرف انرژی، مدیریت هزینه ها و جلوگیری از مصرف بیش از حد ضروری است. این دستگاه برای مشترکینی مانند صنایع بزرگ، کارخانه ها، ساختمان های تجاری و اداری بزرگ، هتل ها و بیمارستان ها که مصرف برق سه فاز قابل توجیه است، استفاده می شود.
ویژگی ها و مزایای کنتور سه فاز در مدیریت انرژی
ویژگی های کنتور سه فاز، به ویژه در نسل های الکترونیکی و هوشمند، فراتر از یک اندازه گیری ساده است و ابزاری قدرتمند برای مدیریت انرژی محسوب می شود.
- قابلیت اندازه گیری دقیق مصرف برق سه فاز: این کنتورها توان اکتیو (kWh)، توان راکتیو (kVarh) و در برخی مدل ها توان ظاهری (kVAh) را با دقت بسیار بالا اندازه گیری می کنند.
- نمایشگر دیجیتال برای نمایش مصرف انرژی: نمایشگرهای پیشرفته اطلاعاتی مانند ولتاژ فازها، جریان، ضریب توان و فرکانس را نیز نشان می دهند.
- ذخیره سازی اطلاعات مصرف برق (ثبت رویدادها): این قابلیت به مصرف کننده اجازه می دهد تا روند مصرف در دوره های زمانی طولانی را بررسی کرده و الگوهای مصرفی خود را درک کند.
- قابلیت اتصال به سیستم های مدیریت انرژی و نظارت از راه دور (AMR/AMI): کنتورهای هوشمند می توانند داده های مصرف را از طریق شبکه های مخابراتی یا اینترنت اشیاء (IoT) به صورت لحظه ای به مراکز کنترل ارسال کنند.
- قابلیت اتصال به شبکه برق و انتقال اطلاعات مصرف برق به سیستم های مدیریت برق: این ارتباط امکان مدیریت بار، تشخیص تقلب و بهینه سازی توزیع برق را برای شرکت های برق فراهم می کند.

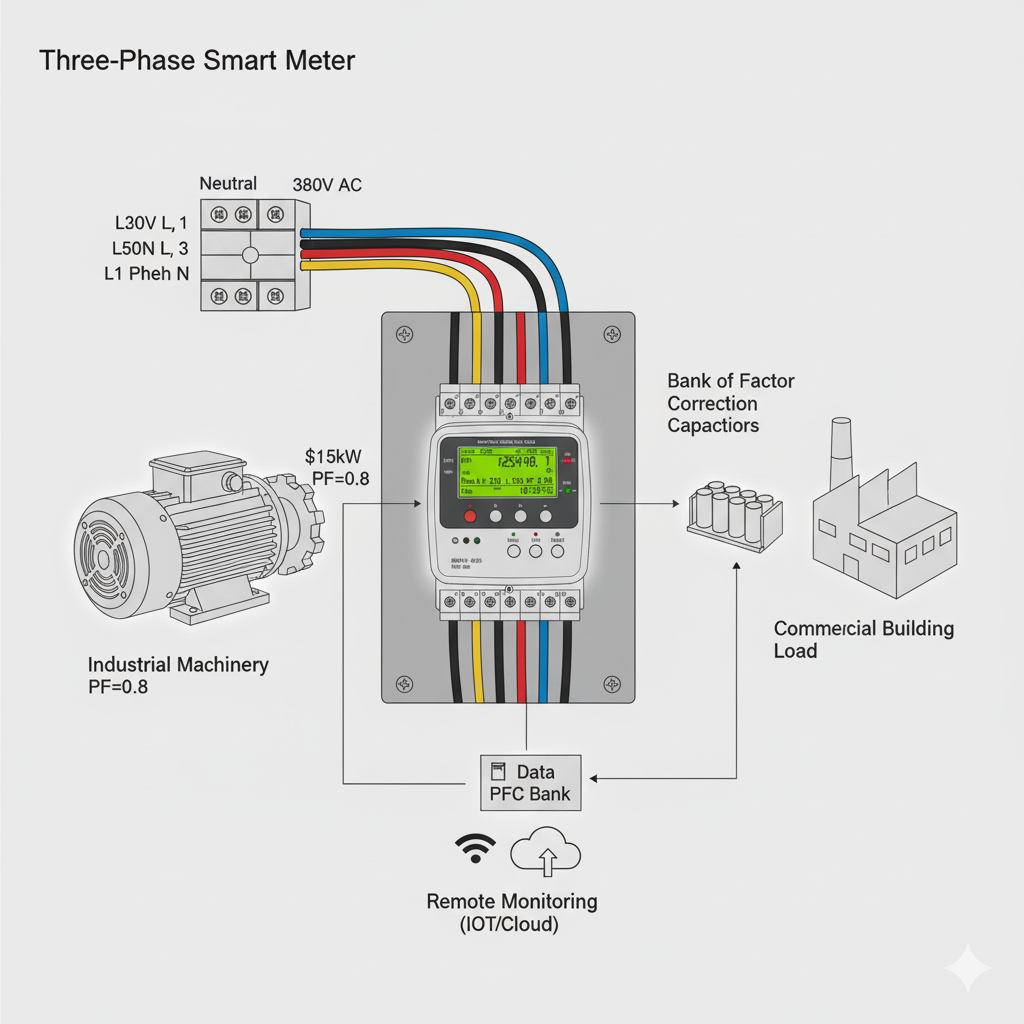

یکی از مهم ترین وظایف کنتور سه فاز، امکان محاسبه و مدیریت ضریب توان (Power Factor) است. در مشترکین صنعتی که از موتورها و تجهیزات القایی زیادی استفاده می کنند، مصرف توان راکتیو افزایش می یابد. کنتور سه فاز با اندازه گیری توان راکتیو، به شرکت های برق این امکان را می دهد تا در صورت پایین بودن ضریب توان، جریمه هایی را برای مشترک اعمال کنند. این امر انگیزه لازم برای نصب بانک های خازنی جهت بهبود ضریب توان و کاهش تلفات را ایجاد می کند.
👇لیست محصولات خازن صنعتی بهنیکو

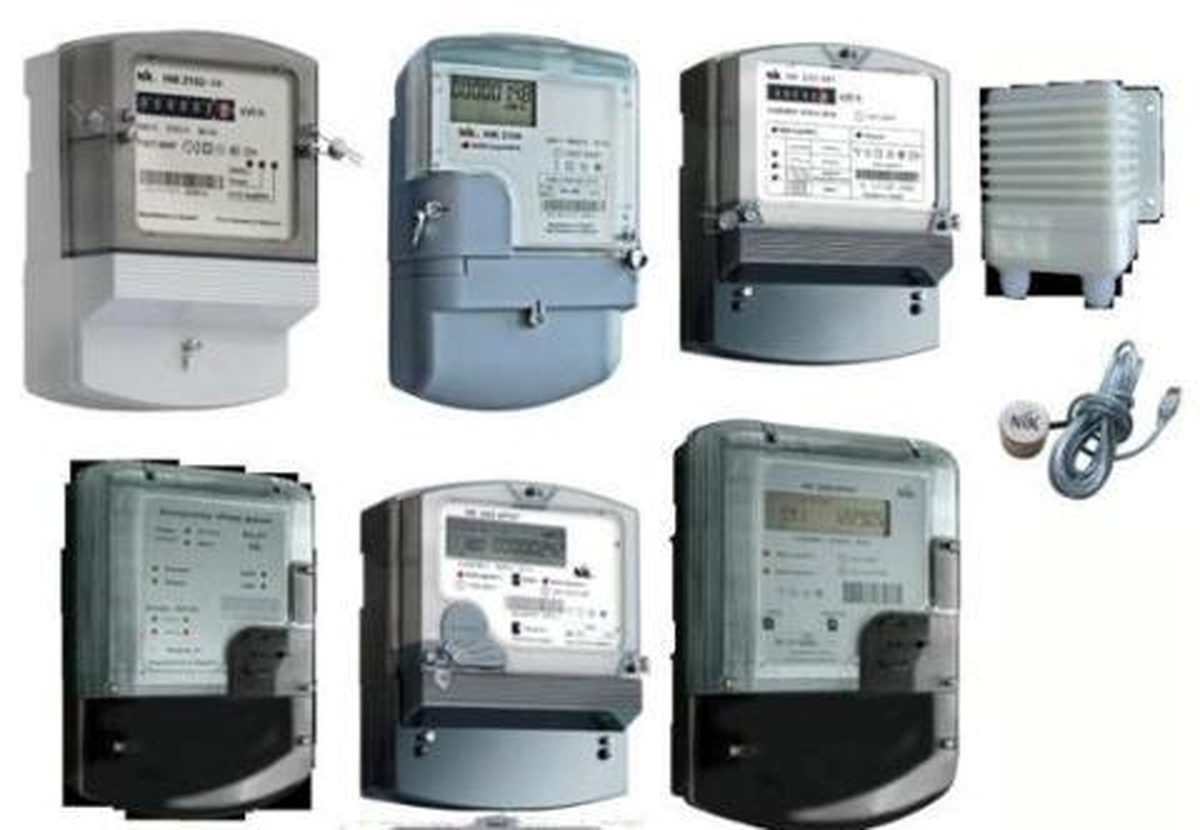

انواع کنتورهای سه فاز و کاربرد آن ها
نوع کنتور | فناوری اصلی | مزایای کلیدی | کاربرد متداول |
الکترومکانیکی | قطب‌های مغناطیسی و دیسک آلومینیومی | سادگی، عمر طولانی (مدل های قدیمی) | مشترکین با مصرف کمتر (جایگزینی تدریجی) |
الکترونیکی (دیجیتال) | مدارهای الکترونیکی، سنسورهای ولتاژ و جریان | دقت بالا، اندازه گیری چندگانه، قیمت مناسب | مشترکین تجاری و صنعتی، ساختمان های بزرگ |
هوشمند (Smart Meter) | الکترونیکی به همراه ماژول ارتباطی (PLC، GPRS، RF) | قرائت از راه دور، مدیریت بار، قابلیت دوطرفه | مشترکین بزرگ و مناطق با اجرای طرح شبکه های هوشمند |

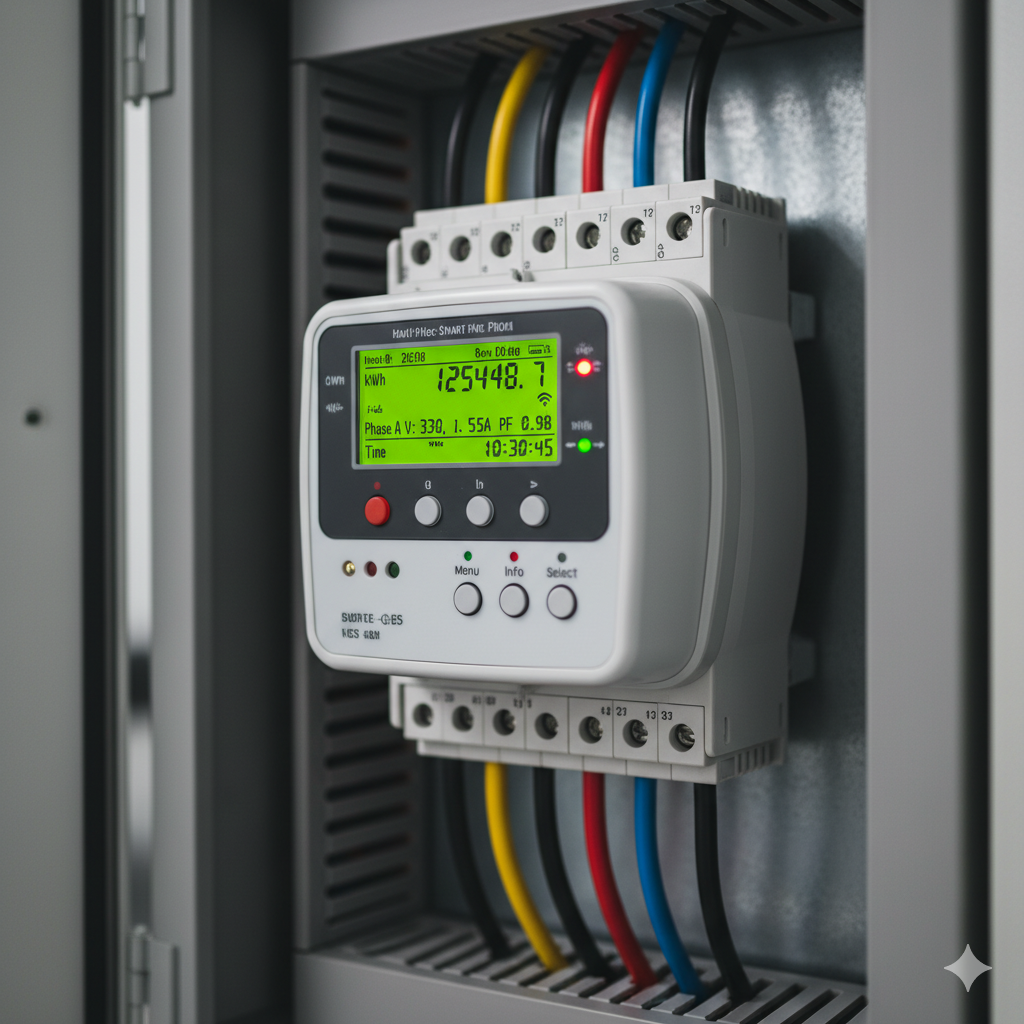

کنتورهای هوشمند گام بعدی در تکامل کنتور سه فاز هستند. این کنتورها می توانند فراتر از اندازه‌گیری ساده، به عنوان یک گره حیاتی در شبکه هوشمند (Smart Grid) عمل کنند. قابلیت های آن ها شامل:
- اندازه گیری چند تعرفه ای: محاسبه مصرف با تعرفه های متفاوت در ساعات پیک، عادی و کم باری.
- تشخیص دستکاری: ارسال هشدار در صورت تلاش برای باز کردن یا تغییر در کنتور.
- مدیریت قطع و وصل از راه دور: امکان کنترل تأمین برق مشترک بدون نیاز به اعزام مأمور.
نقش کنتور سه فاز در تعرفه بندی و کاهش هزینه ها
نقش کنتور سه فاز در تعرفه بندی و کنترل هزینه های برق برای مشترکین پرمصرف بسیار برجسته است. کنتورهای سه فاز دیجیتال و هوشمند اطلاعات زیر را ثبت می کنند که مستقیماً در تعیین هزینه برق مؤثر است:
- اوج بار مصرفی (Maximum Demand): ثبت بالاترین میزان تقاضای توان مصرفی در یک بازه زمانی مشخص (معمولاً ۱۵ یا ۳۰ دقیقه). شرکت های برق برای تأمین این اوج بار، زیرساخت شبکه را طراحی می کنند و اغلب بر اساس این عدد، جریمه یا هزینه اضافی دریافت می کنند.
- ضریب توان (Power Factor): همان طور که اشاره شد، ضریب توان پایین منجر به جریمه های سنگین می شود. کنتور سه فاز با اندازه گیری توان راکتیو، این نیاز را مشخص می کند. برای بهبود ضریب توان، نصب تجهیزات بانک خازنی ضروری است.
- زمان مصرف (Time of Use - TOU): کنتور هوشمند مصرف را بر اساس زمان روز (اوج بار، کم باری و میانی) تفکیک می کند. این قابلیت به مشترکین اجازه می دهد تا با انتقال فعالیت های پرمصرف به ساعات کم باری، هزینه های خود را به شدت کاهش دهند.
بررسی عمقی علل خرابی و راه های پیشگیری از نقص کنتور سه فاز
خرابی کنتور سه فاز می تواند منجر به قرائت نادرست مصرف و در نهایت جریمه های مالی برای مشترک یا ضرر برای شرکت برق شود. علاوه بر موارد ذکر شده (نصب نادرست، بار زیاد، عوامل خارجی و عیب تولیدی)، دلایل زیر نیز رایج هستند:
- ناپایداری های کیفیت برق (Power Quality Issues):
- هارمونیک ها: در سیستم های صنعتی با درایوهای فرکانس متغیر (VFD) و منابع تغذیه سوئیچینگ (SMPS)، جریان های هارمونیکی ایجاد می شوند که می توانند باعث داغ شدن و خطا در عملکرد قطعات حساس کنتورهای الکترونیکی شوند.
- افزایش ناگهانی ولتاژ (Surges/Transients): ناشی از صاعقه یا سوئیچینگ های بزرگ شبکه، می تواند به مدارهای الکترونیکی آسیب جدی برساند.
- پیری و فرسودگی قطعات: با گذشت زمان، خازن ها، مقاومت ها و مدارهای مجتمع در کنتورهای الکترونیکی دچار کاهش عملکرد و در نهایت خرابی می شوند.
- مشکلات ارتباطی (در کنتورهای هوشمند): قطع ارتباط ماژول های GPRS/PLC به دلیل نوسانات شبکه یا اختلالات محیطی، مانع از انتقال داده ها و مدیریت از راه دور می شود.
راهکار پیشگیری از خرابی | اقدام عملی |
حفاظت از کیفیت برق | نصب فیلترهای هارمونیک (در صورت نیاز)، نصب تجهیزات حفاظتی در برابر صاعقه و افزایش ولتاژ. |
کنترل بار مصرفی | استفاده از ترانسفورماتورهایی با راندمان بالا و ظرفیت مناسب، نصب ترانس کاهش مصرف برق برای بهینه‌سازی ولتاژ. |
بازرسی منظم | بررسی دوره ای اتصالات ترمینال ها برای جلوگیری از شل شدن یا خوردگی که می تواند باعث افزایش مقاومت و گرمای بیش از حد شود. |
نکته مهم: در بسیاری از ساختمان های بزرگ و صنایع، استفاده از ترانس کاهش مصرف برق به صورت هوشمند و بهینه، نه تنها به کاهش بار و ولتاژهای ناپایدار کمک می کند بلکه به طور مستقیم بر کاهش قبض برق نیز مؤثر است.
نتیجه گیری: کنتور سه فاز، دروازه مدیریت هوشمند انرژی
در نهایت، کنتور سه فاز دیگر یک ابزار ساده برای اندازه گیری قبض برق نیست؛ بلکه هسته اصلی برای مدیریت مصرف، بهینه سازی انرژی و رعایت قوانین تعرفه ای است. با روی آوردن به کنتورهای هوشمند و استفاده از داده های دقیق آن ها، مشترکین می توانند اقداماتی مؤثر در جهت کاهش هزینه ها و افزایش پایداری شبکه انجام دهند. این اقدامات شامل نصب بانک خازنی برای بهبود ضریب توان و استفاده از ترانس کاهش مصرف برق برای بهینه سازی ولتاژ ورودی است. در نظر گرفتن این تجهیزات در کنار نگهداری مناسب کنتور سه فاز، کلید دستیابی به راندمان بالا در صنعت برق است.
