آناتومی کامل تابلو بانک خازنی: معرفی اجزا از رگولاتور تا کنتاکتور خازنی

 اجزای اصلی و کنترل‌ کننده بانک خازنی

قلب و مغز تابلو بانک خازنی در این بخش قرار دارد. رگولاتور به عنوان عنصر هوشمند، فرامین سوئیچینگ را صادر کرده و کنتاکتورهای خازنی این فرامین را برای اتصال و قطع پله‌ های خازن‌ های قدرت اجرا می‌ کنند. شناخت دقیق طرز کار و انتخاب صحیح این اجزا، ضامن عملکرد دقیق و طول عمر سیستم است.

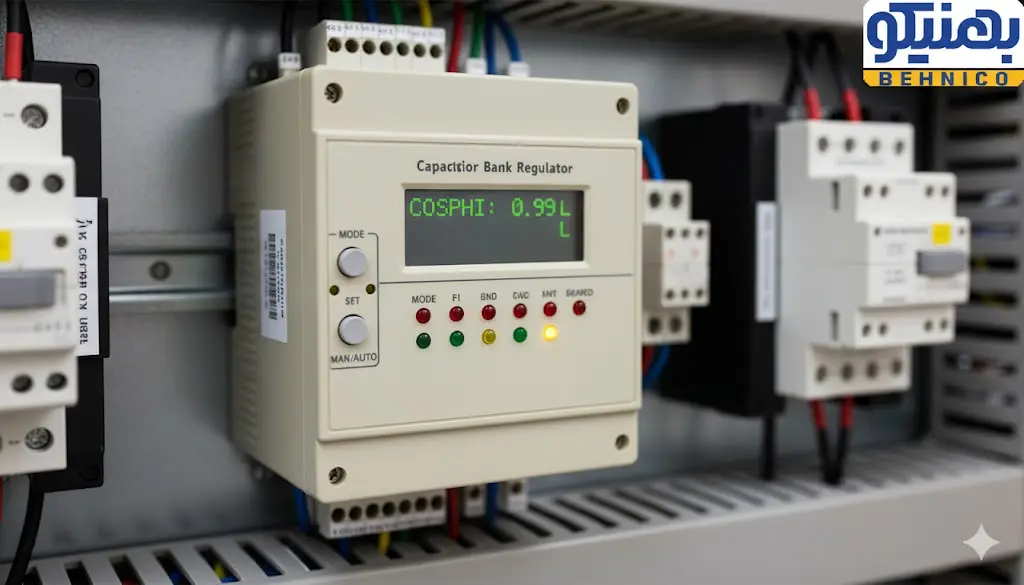

رگولاتور بانک خازنی (Capacitor Bank Regulator)؛ مغز متفکر تابلو

رگولاتور بانک خازنی مهم‌ ترین جزء کنترل‌ کننده است. این دستگاه به‌ طور مداوم ضریب توان لحظه‌ ای شبکه را از طریق اندازه‌ گیری ولتاژ و جریان (توسط CT) پایش می‌ کند. با تحلیل داده‌ ها، رگولاتور تصمیم می‌ گیرد که چند پله از خازن‌ ها باید وارد مدار شوند تا ضریب توان به حد مطلوب برسد و به ترتیب، دستور وصل یا قطع را به کنتاکتورهای خازنی صادر می‌ کند.

انتخاب رگولاتور مناسب برای بانک خازنی؛ فاکتورهای کلیدی

• تعداد پله‌ ها: رگولاتور باید حداقل به اندازه تعداد پله‌ های خازنی تابلو، خروجی فرمان داشته باشد (مثلاً 6 پله، 8 پله یا 12 پله).

• قابلیت هارمونیک‌ گیری (Harmonic Analysis): در شبکه‌ های آلوده به هارمونیک (به دلیل وجود اینورترها و درایوها)، باید از رگولاتورهای هوشمند با قابلیت اندازه‌ گیری و نمایش هارمونیک‌ ها و سازگاری با راکتورهای سری استفاده کرد.

• ولتاژ کاری و دقت اندازه‌ گیری: رگولاتور باید متناسب با ولتاژ شبکه و دارای دقت کافی برای اندازه‌ گیری ضریب توان باشد.

• نوع پله‌ بندی: امکان تنظیم پله‌ بندی مساوی (1:1:1...) یا پله‌ بندی خاص (1:2:4...) برای افزایش دقت تصحیح ضریب توان.

طرز کار رگولاتور و الگوریتم‌های کنترل

رگولاتورها از الگوریتم‌ هایی برای انتخاب بهینه پله‌ ها استفاده می‌ کنند. هدف، دستیابی به ضریب توان هدف با کمترین تعداد سوئیچینگ است تا عمر کنتاکتورها و خازن‌ ها افزایش یابد.



کنتاکتورهای خازنی (Capacitor Contactors)؛ سوئیچ‌ های پله‌ های خازنی

کنتاکتور خازنی وسیله‌ ای است که فرمان وصل و قطع خازن‌ ها را از رگولاتور دریافت کرده و آن‌ ها را به مدار متصل یا از مدار خارج می‌ کند.

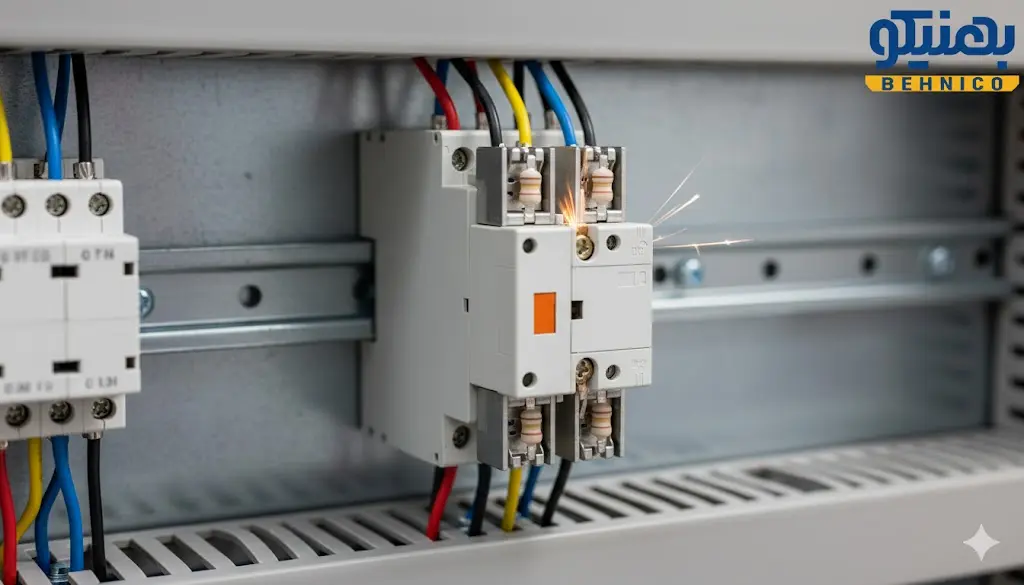

طرز کار کنتاکتورهای خازنی؛ اهمیت مقاومت‌ های پیش‌ شارژ (Pre-Charging Resistors)

مهم‌ ترین تفاوت و ویژگی کنتاکتورهای خازنی، وجود مقاومت‌ های پیش‌ شارژ است. در لحظه وصل خازن به مدار، به دلیل خالی بودن شارژ خازن، یک جریان هجومی (Inrush Current) بسیار بزرگ (تا چند برابر جریان نامی) ایجاد می‌ شود که به کنتاکت‌ های کنتاکتور آسیب جدی می‌ زند و عمر آن را به شدت کاهش می‌ دهد.

طرز کار کنتاکتورهای خازنی به این صورت است که ابتدا در یک مرحله بسیار کوتاه، کنتاکت‌ های کمکی که به صورت سری با مقاومت‌ های پیش‌ شارژ هستند، بسته می‌ شوند. این مقاومت‌ ها، جریان هجومی اولیه را میرا کرده و خازن را به‌ آرامی شارژ می‌ کنند. سپس، بلافاصله (در کسری از ثانیه)، کنتاکت‌ های اصلی کنتاکتور بسته شده و خازن را به طور دائم وارد مدار می‌ کنند، در حالی که مقاومت‌ های پیش‌ شارژ از مدار خارج می‌ شوند.

تفاوت کنتاکتور خازنی با کنتاکتور معمولی

• کنتاکتور خازنی: دارای کنتاکت‌ های کمکی با مقاومت‌ های سری برای کنترل جریان هجومی است.

• کنتاکتور معمولی: برای سوئیچینگ بارهای معمولی (مانند موتور) طراحی شده و قابلیت تحمل جریان هجومی خازن را ندارد.



خازن‌ های قدرت (Power Capacitors): قلب بانک خازنی

خازن‌ ها، خود منبع تولید توان راکتیو خازنی هستند. ظرفیت بانک خازنی بر حسب کیلووار (kVAR) بیان می‌ شود.

انواع خازن‌ ها و کاربرد آن‌ ها

خازن‌ های مدرن بانک خازنی از نوع متالیزه شده‌ ی فیلم پلی‌ پروپیلن (Metallized Polypropylene Film) هستند که عموماً به صورت خشک (Dry Type) تولید می‌ شوند. این خازن‌ ها از نظر ایمنی و عملکرد، بر خازن‌ های قدیمی روغنی و گازی ارجحیت دارند.

✅ بهترین کیفیت و قیمت انواع خازن صنعتی را از منبع معتبر تهیه کنید!

بهنیکو مجموعه‌ ای کامل از کنتاکتور، رگولاتور و خازن‌ های مرغوب را برای نصب بانک خازنی شما فراهم کرده است. مشاهده و خرید انواع خازن صنعتی

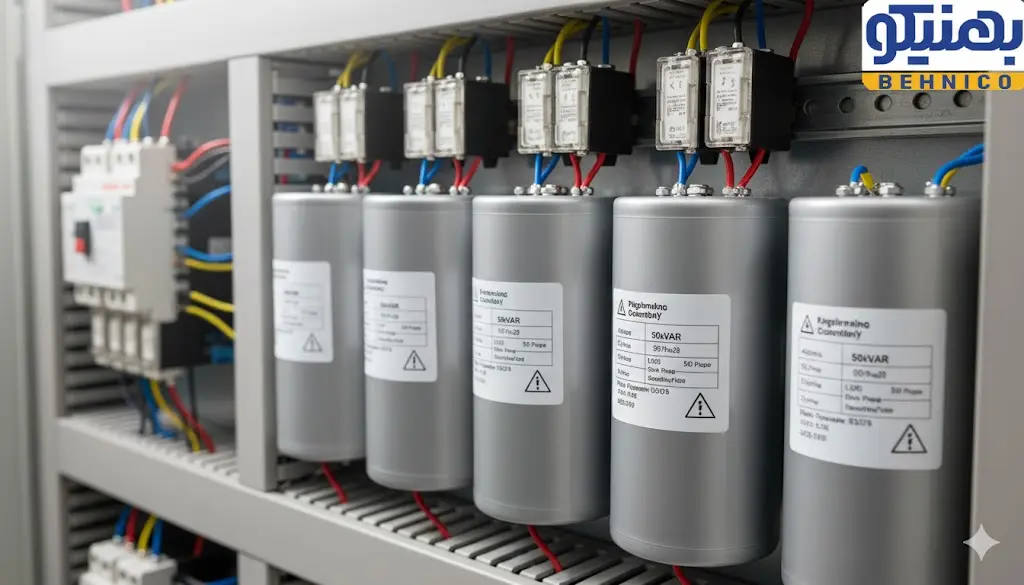

اجزای حفاظتی بانک خازنی

برای تضمین ایمنی تجهیزات گران‌ قیمت بانک خازنی و جلوگیری از حوادث ناگوار، باید تمهیدات حفاظتی جامعی اندیشیده شود. این اجزا نه تنها خازن‌ ها را در برابر اضافه جریان و اتصال کوتاه محافظت می‌ کنند، بلکه از آن‌ ها در مقابل اثرات مخرب هارمونیک‌ ها و ولتاژهای خطرناک نیز حفاظت می‌ نمایند.

حفاظت صحیح از خازن‌ ها و کنتاکتورها برای اطمینان از طول عمر و ایمنی سیستم ضروری است.



کلید اصلی و بریکرها (Main Switch and Breakers)

کلید اصلی، حفاظت در برابر اتصال کوتاه یا اضافه جریان کلی تابلو را بر عهده دارد. معمولاً از کلیدهای اتوماتیک (MCCB) یا کلیدهای هوایی (ACB) برای این منظور استفاده می‌ شود. این کلیدها با استفاده از واحدهای تریپ حرارتی و مغناطیسی، از تابلو در برابر خطاهای کلی محافظت می‌ کنند.

فیوزهای جداگانه (Individual Fuses)

برای حفاظت مجزا و تفکیک‌ شده هر پله خازنی، از فیوزهای مخصوص خازنی (HRC type) استفاده می‌ شود. این فیوزها به گونه‌ ای طراحی شده‌ اند که هنگام سوختن داخلی یک خازن (یا گروهی از خازن‌ های یک پله)، فقط همان پله از مدار خارج شود و عملکرد کلی بانک خازنی مختل نگردد.

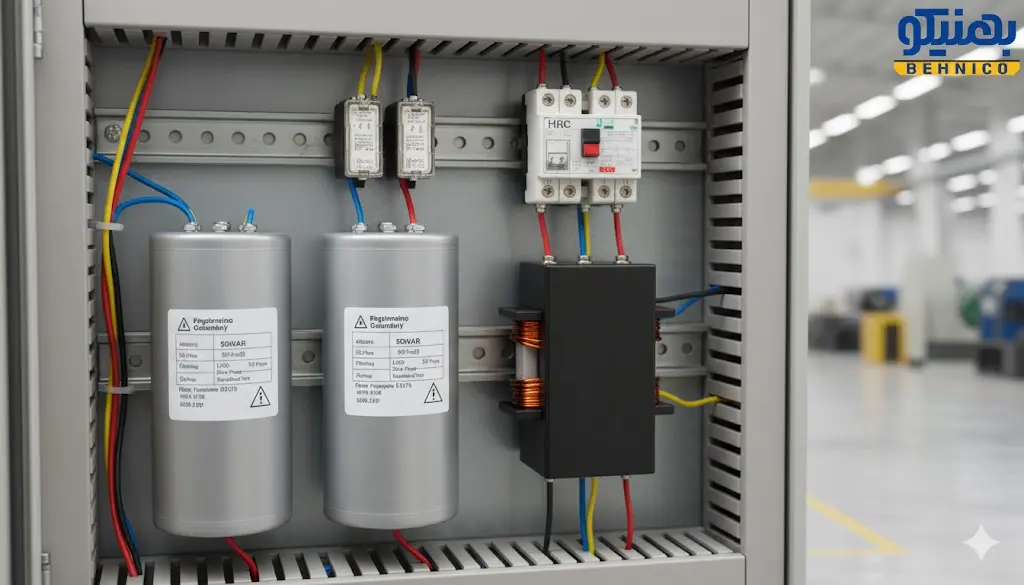

راکتورهای سری (Series Reactors/Detuned Filters): مقابله با هارمونیک‌ ها

در شبکه‌ هایی که مصرف‌ کننده‌ های غیرخطی (مانند درایوهای سرعت متغیر، یوپی‌ اس‌ ها و کوره‌ ها) وجود دارند، آلودگی هارمونیکی افزایش می‌ یابد. اگر خازن‌ ها در حضور هارمونیک نصب شوند، ممکن است با یکی از فرکانس‌ های هارمونیکی تشدید (Resonance) کرده و جریان‌ های بسیار بزرگی از آن‌ ها عبور کند که منجر به انفجار خازن می‌ شود.

راکتورهای سری (که به عنوان فیلترهای دی‌ تیون (Detuned Filters) نیز شناخته می‌ شوند) به صورت سری با هر پله خازنی نصب می‌ شوند. این راکتورها با تغییر فرکانس تشدید مدار خازنی-راکتوری، از تشدید با هارمونیک‌ های اصلی شبکه جلوگیری می‌ کنند. کاهش اثر هارمونیک در بانک خازنی مهم‌ ترین وظیفه این اجزا است.



مقاومت‌ های تخلیه (Discharge Resistors)

خازن‌ ها پس از قطع برق، شارژ الکتریکی را در خود نگه می‌ دارند که برای اپراتورها بسیار خطرناک است. طبق استانداردها، خازن باید در مدت زمان کوتاهی پس از قطع برق (مثلاً کمتر از 60 ثانیه)، تا ولتاژ ایمن (زیر 50 ولت) تخلیه شود. این مقاومت‌ ها به صورت دائمی به ترمینال‌ های خازن متصل هستند و وظیفه تخلیه ایمن شارژ را بر عهده دارند.

اجزای اندازه‌ گیری و جانبی

یک سیستم کنترل ضریب توان برای عملکرد صحیح نیازمند اندازه‌ گیری دقیق پارامترهای شبکه و همچنین پشتیبانی مکانیکی و حرارتی است. این اجزای جانبی شامل سنسورهای جریان، مسیرهای انتقال قدرت و سیستم‌ های مدیریت حرارتی تابلو هستند که به صورت غیرمستقیم، در پایداری سیستم نقش دارند.

ترانسفورماتورهای جریان (Current Transformers - CTs)

CT‌ها وظیفه نمونه‌ گیری از جریان کلی تابلو را دارند. سیگنال خروجی CT به رگولاتور متصل می‌ شود تا رگولاتور بتواند ضریب توان را محاسبه کرده و تصمیم به سوئیچینگ بگیرد.

شینه‌ ها (Busbars) و اتصالات داخلی

مسیرهای انتقال قدرت از کلید اصلی تا کنتاکتورها و از کنتاکتورها تا خازن‌ ها، از طریق شینه‌ های مسی یا کابل‌ های قدرت انجام می‌ شود. ابعاد شینه باید متناسب با جریان نامی تابلو انتخاب شود.

سیستم تهویه (Ventilation System)

عملکرد کنتاکتورها، خازن‌ ها و راکتورها، تولید حرارت می‌ کنند. اهمیت دمای تابلو بانک خازنی بسیار بالاست؛ زیرا گرمای بیش از حد عمر خازن‌ ها را به شدت کاهش می‌ دهد. استفاده از فن‌ های تهویه و فیلترها برای حفظ دمای بهینه (معمولاً زیر 35 درجه سانتی‌ گراد) ضروری است.

مراحل طراحی و نصب تابلو

نصب موفقیت‌ آمیز یک بانک خازنی، تنها به انتخاب تجهیزات با کیفیت محدود نمی‌ شود، بلکه مستلزم یک فرآیند طراحی مهندسی دقیق است. این بخش به اصول محاسباتی برای تعیین ظرفیت مورد نیاز و ملاحظات استاندارد و ایمنی که باید در هنگام نصب رعایت شوند، می‌ پردازد.

تعیین ظرفیت مورد نیاز بانک خازنی (KVAR)

ظرفیت مورد نیاز با استفاده از فرمول‌ های مشخصی بر اساس ضریب توان موجود، ضریب توان هدف، و توان اکتیو (P) شبکه محاسبه می‌ شود.

Q_c = P × (tan(φ_old) - tan(φ_new))


که در آن Q_c ظرفیت خازنی مورد نیاز بر حسب P،kVAR توان اکتیو، φ_old زاویه فاز ضریب توان موجود، و φ_new زاویه فاز ضریب توان هدف است.

ملاحظات ایمنی و استانداردها

نصب تابلو بانک خازنی باید مطابق با استانداردهای داخلی و بین‌ المللی (مانند IEC) انجام گیرد. فاکتورهای مهم شامل ارتینگ مناسب، فضای کافی برای خنک‌ سازی و دسترسی آسان به کلیدهای ایمنی است.

✅ آیا به دنبال کاهش مصرف برق و حذف جریمه‌ های اداره برق هستید؟

تیم متخصص بهنیکو آماده نصب بانک خازنی متناسب با نیاز صنعت شماست. برای مشاوره رایگان و ارزیابی سیستم، اکنون تماس بگیرید. 01144443988 - 01144443979

سوالات پر تکرار  (FAQ)

1.تفاوت بانک خازنی با فیلتر کتیو چیست؟

هر دو برای بهبود کیفیت توان استفاده می‌ شوند، اما وظایف اصلی متفاوتی دارند.

• بانک خازنی (Reactive Power Compensator): وظیفه اصلی آن تصحیح ضریب توان با تزریق توان راکتیو است.

• فیلتر اکتیو (Active Power Filter): وظیفه اصلی آن حذف هارمونیک‌ ها از شبکه است. فیلترهای اکتیو قابلیت تزریق توان راکتیو را نیز دارند، اما کاربرد اصلی آن‌ ها در شبکه‌ های بسیار آلوده و حساس به کیفیت توان است.

 2.چرا خازن‌ ها باد می‌ کنند یا می‌ ترکند؟

اصلی‌ ترین دلایل عبارتند از:

1. ولتاژ بیش از حد (Overvoltage): ولتاژ دائم بالاتر از حد مجاز خازن.
2. دمای بیش از حد (Overtemperature): نقص در سیستم تهویه یا دمای محیط بالا.
3. جریان بیش از حد ناشی از هارمونیک‌ ها: در شبکه‌ های آلوده، در صورت عدم استفاده از راکتورهای سری مناسب، پدیده تشدید اتفاق افتاده و منجر به جریان کشی شدید و انفجار خازن می‌ شود.

3. چه زمانی باید از بانک خازنی فیلتردار (هارمونیک‌ گیر) استفاده کنیم؟ (تشخیص نیاز به بانک خازنی فیلتردار برای سیستم‌ های آلوده به هارمونیک)

اگر در شبکه شما تجهیزات غیرخطی با توان بالا وجود دارد (مانند اینورترها، یو پی اس‌ ها، درایوهای فرکانس متغیر و تجهیزات جوشکاری) یا اگر میزان اعوجاج هارمونیکی کل ولتاژ (THDv) از 5% بیشتر باشد، باید حتماً از بانک خازنی با فیلترهای دی‌ تیون (راکتورهای سری) استفاده کرد تا از خرابی خازن‌ ها و آسیب به سایر تجهیزات جلوگیری شود.

4. هزینه نگهداری و بازدهی بانک خازنی چقدر است؟

هزینه نگهداری شامل بازرسی دوره‌ ای (بستن ترمینال‌ ها و تمیزکاری) و تعویض قطعات مصرفی مانند فیوز یا کنتاکتور پس از عمر مفید است. بازدهی بانک خازنی بسیار بالاست، زیرا صرفه‌ جویی ناشی از حذف جریمه‌ های شرکت برق و کاهش تلفات انرژی، معمولاً ظرف مدت کوتاهی (گاهی کمتر از یک سال) هزینه خرید و نصب اولیه را جبران می‌ کند.

نتیجه‌ گیری

تابلو بانک خازنی نه تنها یک تجهیز جانبی، بلکه یک عنصر حیاتی در زیرساخت‌ های الکتریکی مدرن است. با درک دقیق اجزای تابلو بانک خازنی شامل چه مواردی است، از جمله نقش حیاتی رگولاتور بانک خازنی در هوشمندی سیستم، و عملکرد دقیق کنتاکتور خازنی در سوئیچینگ ایمن، می‌ توان سیستمی با ضریب توان بالا و طول عمر طولانی تضمین کرد. اجزای حفاظتی بانک خازنی نظیر راکتورها و فیوزها، سپر محافظ این سرمایه‌ گذاری هستند و انتخاب رگولاتور مناسب برای بانک خازنی گامی کلیدی در بهینه‌ سازی توان شبکه است.
