تست سلامت خازن؛ راهنمای جامع تست‌ های ESR و Tan Delta

کالب شکافی مقاومت سری معادل (ESR)

تست ESR خازن چیست و چرا از تست ولتاژ مهم‌ تر است؟

ESR مخفف Equivalent Series Resistance است. هر خازن واقعی را می‌ توان به صورت یک خازن ایده‌ آل تصور کرد که با یک مقاومت کوچک سری شده است. تست ولتاژ فقط به ما می‌ گوید که عایق خازن سوراخ نشده است، اما تست ESR خازن به ما می‌ گوید که این مقاومت داخلی چقدر مانع عبور جریان می‌ شود. در منابع تغذیه سوئیچینگ (SMPS)، ESR پایین حیاتی‌ ترین فاکتور است.

رابطه بین افزایش دمای خازن و بالا رفتن پارامتر ESR

طبق فرمول توان تلفاتی (P=I²×ESR)، هر چه مقاومت سری معادل بیشتر شود، گرمای تولید شده درون خازن به صورت تصاعدی بالا می‌ رود. این گرما باعث تبخیر سریع‌ تر الکترولیت شده و باز هم ESR را بالاتر می‌ برد. این چرخه تا جایی ادامه می‌ یابد که خازن کاملاً از کار بیفتد یا منفجر شود.

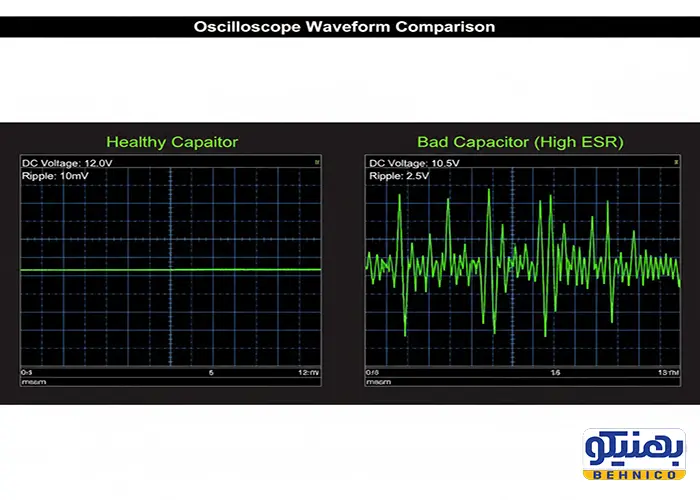

چگونگی تأثیر ESR بر عملکرد منبع تغذیه و ریپل ولتاژ

در یک مدار تغذیه، خازن وظیفه صاف کردن نوسانات را دارد. اگر ESR بالا باشد، خازن نمی‌ تواند در زمان‌ های سوئیچینگ سریع، شارژ و دشارژ شود. نتیجه این اتفاق، ظاهر شدن "ریپل ولتاژ" یا نویز روی خروجی DC است که می‌ تواند باعث ریست شدن میکروکنترلرها، نویز در صدا یا تصویر و ناپایداری کل سیستم شود.



✅ بهینه‌ سازی مصرف برق با تخصص بهنیکو!

آیا سیستم‌ های صنعتی شما دچار افت ولتاژ یا جریمه‌ های سنگین توان راکتیو شده‌ اند؟ تست و ارزیابی، تنها قدم اول است! مجموعه بهنیکو با دانش فنی روز، آماده ارائه خدمات تخصصی در زمینه خازن‌ گذاری اصولی و طراحی و اجرای بانک خازنی هوشمند است. برای دریافت مشاوره و بهبود کیفیت توان سیستم خود، همین حالا با ما تماس بگیرید. 09901680274 - 09905261572

تست تانژانت دلتا (Tan Delta)؛ فراتر از تست‌ های معمولی

در حالی که ESR بیشتر در بردهای الکترونیکی مطرح است، تست Tan Delta (یا فاکتور اتلاف) در خازن‌ های قدرت و فشار قوی حرف اول را می‌ زند. این تست نشان‌ دهنده نسبت توان تلف شده به توان ذخیره شده است. افزایش تانژانت دلتا نشان‌ دهنده پیر شدن عایق دی‌ الکتریک، نفوذ رطوبت یا ایجاد حباب‌ های هوا در داخل خازن است که در نهایت منجر به شکست الکتریکی می‌ شود.

ابزارشناسی؛ با چه وسیله‌ ای خازن را تست کنیم؟

• مولتی‌ متر معمولی: فقط برای چک کردن اتصال کوتاه (Short) کاربرد دارد و برای تست سلامت خازن دقیق، ناتوان است.

• ESR متر تخصصی: بهترین وسیله برای تعمیرکاران جهت تست سریع روی برد.

• LCR متر دیجیتال: دقیق‌ ترین ابزار که پارامترهای ظرفیت، ESR و Tan Delta را در فرکانس‌ های مختلف (۱۰۰ هرتز تا ۱۰۰ کیلوهرتز) اندازه‌ گیری می‌ کند.

راهنمای گام‌ به‌ گام تست ESR خازن روی برد

1. تخلیه بار (Discharge): حتماً قبل از تست، دو پایه خازن را با یک مقاومت مناسب دشارژ کنید تا به دستگاه تستر آسیب نرسد.
2. اتصال پروب‌ ها: پروب‌ های ESR متر را به پایه‌ های خازن وصل کنید. خوشبختانه در این تست، قطبیت معمولاً مهم نیست.
3. تفسیر عدد: عدد نمایش داده شده را با جدول مرجع (که معمولاً روی بدنه دستگاه یا در دفترچه آن است) مقایسه کنید. اگر مقدار نمایش داده شده بیش از حد مجاز بود، خازن باید تعویض شود.



تحلیل تخصصی: چه زمانی خازن را تعویض کنیم؟

بررسی تلرانس مجاز و نقاط بحرانی در تست‌ های سلامت

یک قاعده کلی وجود دارد: اگر مقدار ESR خازن نسبت به مقدار استاندارد آن (در حالت نو) بیش از ۲ برابر شده باشد، آن خازن در آستانه خرابی است. همچنین، در خازن‌ های با ولتاژ پایین (مثلاً ۶.۳ ولت)، مقادیر ESR حساس‌ تر هستند. برای خازن‌ های الکترولیتی بزرگ، مقدار ESR باید در حد "میلی‌ اهم" باشد.

تأثیر فرکانس کاری مدار بر انتخاب روش تست

• فرکانس بالا (High Frequency): در تجهیزاتی مثل اینورترها و منابع سوئیچینگ، تست ESR خازن در فرکانس ۱۰۰ کیلوهرتز تعیین‌ کننده است.

• فرکانس پایین (Mains Frequency): در سیستم‌ های اصلاح ضریب قدرت که با برق ۵۰ هرتز شهر کار می‌ کنند، تست Tan Delta برای ارزیابی سلامت عایق و پایداری بانک خازنی بسیار دقیق‌ تر عمل می‌ کند.



🟢 خازن‌ های باکیفیت؛ تضمین سلامت بردهای شما

آیا نتایج تست‌ های تخصصی نشان‌ دهنده نیاز به تعویض قطعات است؟ نگران نباشید! در مجموعه بهنیکو، امکان خرید انواع خازن صنعتی، از خازن‌ های الکترولیتی مینیاتوری تا خازن‌ های قدرت اصلاح ضریب، با بالاترین کیفیت و ضمانت اصالت فراهم شده است.

سوالات متداول (FAQ)

1. آیا می‌ توان با مولتی‌ متر معمولی تست ESR خازن را انجام داد؟

خیر. مولتی‌ مترهای معمولی از جریان DC برای تست استفاده می‌ کنند، در حالی که برای اندازه‌ گیری ESR به فرکانس AC بالا (معمولاً ۱۰۰ کیلوهرتز) نیاز است. برای این کار حتماً باید از ESR متر یا LCR متر استفاده کنید.

2. چرا خازن با ظرفیت درست، باز هم در مدار درست عمل نمی‌ کند؟

این مشکل دقیقاً به دلیل بالا رفتن ESR رخ می‌ دهد. خازن ممکن است همچنان توانایی ذخیره بار را داشته باشد (ظرفیت درست)، اما به دلیل مقاومت داخلی بالا، نمی‌ تواند بار را با سرعت کافی تخلیه یا شارژ کند که منجر به اختلال در مدار می‌ شود.

3. مقدار مجاز ESR برای یک خازن سالم چقدر است؟

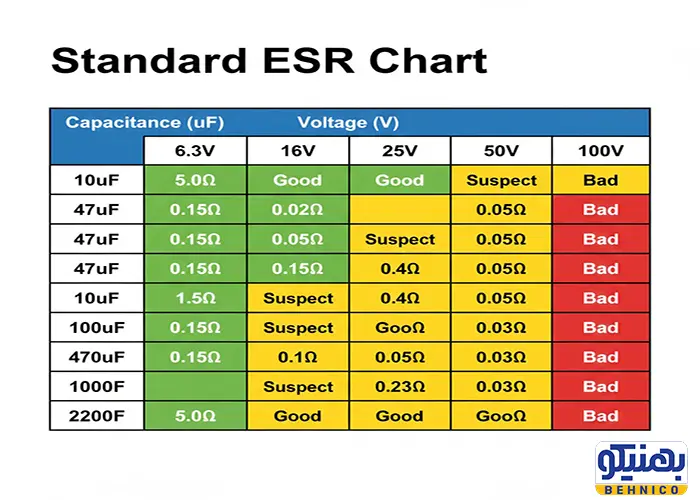

این مقدار ثابت نیست و به ظرفیت و ولتاژ خازن بستگی دارد. به طور کلی، خازن‌ های با ظرفیت بالاتر و ولتاژ بالاتر، باید ESR کمتری داشته باشند. برای دقت بیشتر، تعمیرکاران از "جدول ESR" استفاده می‌ کنند.

4. چگونه تانژانت دلتا به پیش‌ بینی عمر باقی‌ مانده خازن کمک می‌ کند؟

با اندازه‌ گیری دوره‌ ای تانژانت دلتا، اگر متوجه روند افزایشی این عدد شویم (حتی اگر خازن هنوز کار کند)، متوجه می‌ شویم که دی‌ الکتریک در حال تخریب است و باید قبل از وقوع حادثه در بانک خازنی، اقدام به تعویض نمود.



جمع‌ بندی

برای یک تست سلامت خازن حرفه‌ ای، نباید به تست‌ های ساده بسنده کرد. درک مفاهیمی مانند تست ESR خازن برای مدارهای الکترونیکی و تانژانت دلتا برای سیستم‌ های قدرت، تفاوت بین یک تکنسین معمولی و یک مهندس خبره را رقم می‌ زند. همیشه به یاد داشته باشید که پیشگیری و تست دوره‌ای، بسیار ارزان‌ تر از تعمیرات ثانویه و جبران خسارات ناشی از سوختن قطعات است.
