انتخاب خازن ستاره یا مثلث: کدام اتصال برای کاربرد شما بهینه تر است؟

مقایسه توان راکتیو (kVAR): چرا مثلث سه برابر قدرتمندتر است؟

یکی از شگفت انگیزترین تفاوت ها در توان راکتیو خروجی است. اگر سه خازن یکسان را یک بار به صورت ستاره و بار دیگر به صورت مثلث به یک شبکه با ولتاژ یکسان متصل کنیم، اتصال مثلث سه برابر اتصال ستاره توان راکتیو تولید می کند.

بیایید این موضوع را با روابط ریاضی اثبات کنیم. توان راکتیو یک خازن از فرمول Q=V2/XC​=ωCV2 به دست می آید.

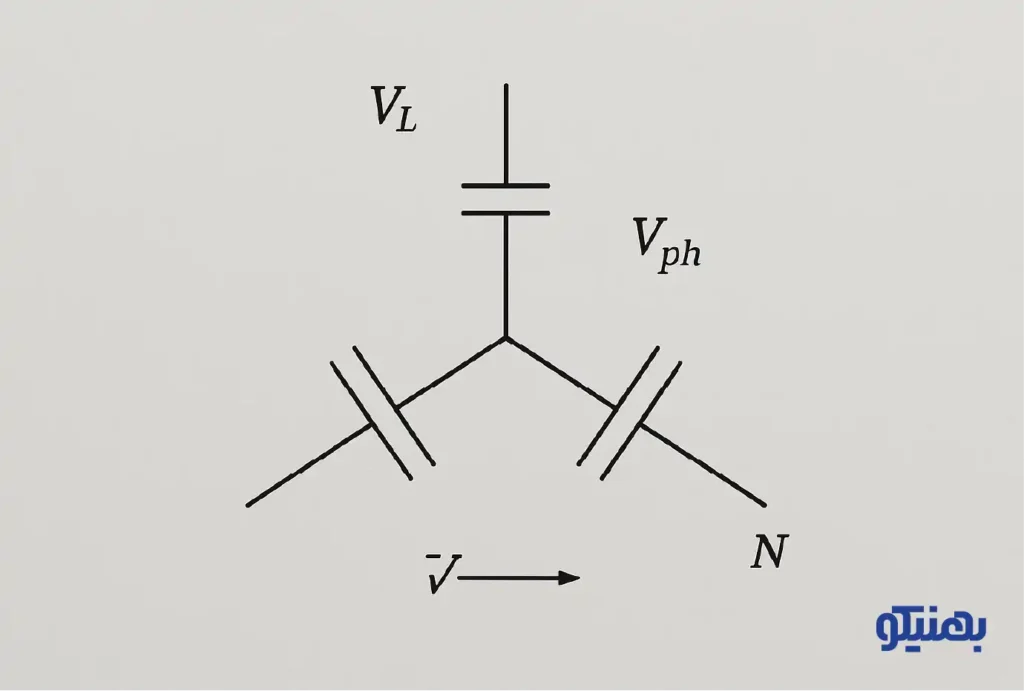

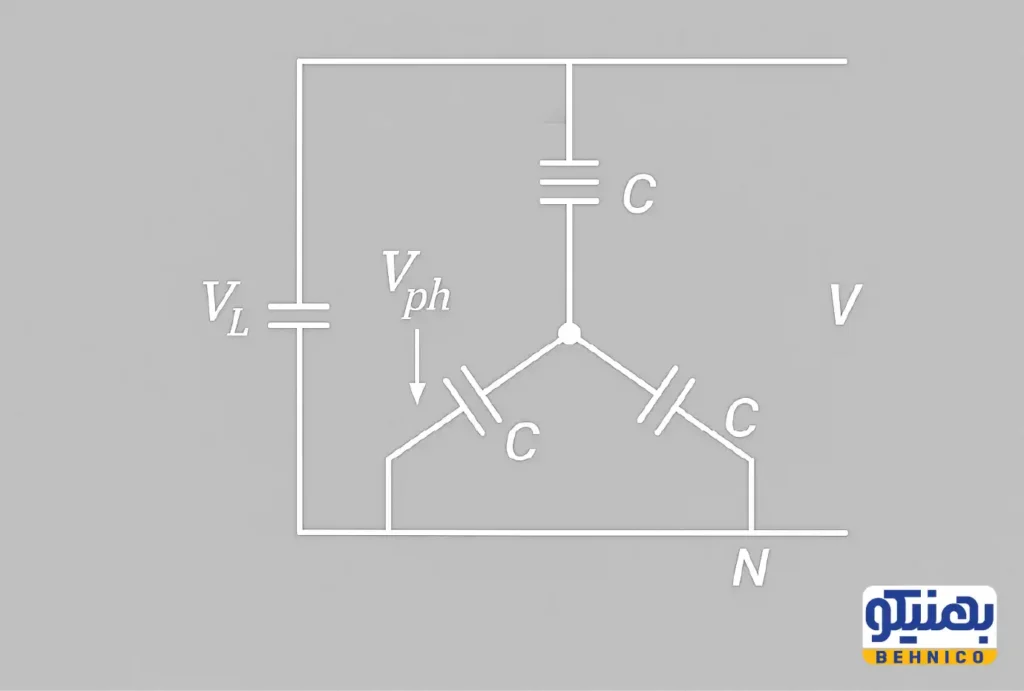

• توان راکتیو کل در اتصال ستاره (QY​):

QY​=3×Qph,Y​=3×(ωCVph,Y2​)=3×ωC(3​VL​​)2=3×ωC3VL2​​=ωCVL2​

• توان راکتیو کل در اتصال مثلث (QΔ​):

QΔ​=3×Qph,Δ​=3×(ωCVph,Δ2​)=3×ωC(VL​)2=3ωCVL2​

با مقایسه این دو رابطه، به وضوح می بینیم که:

QΔ​=3×QY​

مفهوم عملی: برای دستیابی به یک مقدار مشخص kVAR، در اتصال ستاره به خازن هایی با ظرفیت (میکروفاراد) سه برابر بیشتر از اتصال مثلث نیاز داریم. این نکته پیامدهای اقتصادی و فیزیکی مهمی در پی دارد.



تحلیل هارمونیک ها: میدان نبرد پنهان

بارهای غیرخطی مانند درایوهای فرکانس متغیر (VFDs)، یکسوکننده ها و کوره های القایی، هارمونیک ها را به شبکه تزریق می کنند. رفتار اتصالات ستاره و مثلث در برابر این هارمونیک ها کاملاً متفاوت است.

اتصال مثلث و هارمونیک های مرتبه سوم

هارمونیک های مضرب سه (سوم، نهم، پانزدهم و...) که به هارمونیک های توالی صفر (Zero-Sequence Harmonics) معروف هستند، در هر سه فاز هم جهت می باشند. در اتصال مثلث، این هارمونیک ها یک مسیر بسته برای گردش پیدا می کنند و درون مثلث به دام می افتند. این یک مزیت بزرگ محسوب می شود، زیرا از جریان یافتن این هارمونیک های مخرب به سایر بخش های شبکه جلوگیری می کند.

اتصال ستاره و هارمونیک ها

در اتصال ستاره، سرنوشت هارمونیک های توالی صفر به وضعیت نقطه نول بستگی دارد:

• ستاره زمین نشده (Ungrounded Star): در این حالت، مسیر بسته ای برای جریان هارمونیک های توالی صفر وجود ندارد و این هارمونیک ها نمی توانند جریان پیدا کنند. اما این وضعیت می تواند منجر به افزایش ولتاژ نقطه نول و ایجاد اضافه ولتاژ در سیستم شود.
• ستاره زمین شده (Grounded Star): اگر نقطه نول زمین شود، مسیری برای عبور جریان های هارمونیک توالی صفر فراهم می شود. این جریان ها می توانند در هادی نول جریان پیدا کرده و در تجهیزات حفاظتی و مخابراتی اختلال ایجاد کنند.

بنابراین، از دیدگاه مدیریت هارمونیک های مرتبه سوم، اتصال مثلث عملکرد برتری دارد.

آیا به دنبال راهکاری مطمئن برای مدیریت توان راکتیو و کاهش هزینه های برق در مجموعه صنعتی خود هستید؟ بهنیکو مجموعه ای کامل از انواع خازن های صنعتی سه فاز و بانک های خازنی پیشرفته را برای پاسخگویی به نیازهای دقیق شما ارائه می دهد.

حفاظت و ایمنی: ملاحظات حیاتی در طراحی

نحوه پاسخ سیستم به خطاهای داخلی (مانند اتصال کوتاه شدن یک واحد خازنی) در دو اتصال متفاوت است و انتخاب طرح حفاظتی مناسب را تحت تأثیر قرار می دهد.

حفاظت در اتصال مثلث

وقتی یک واحد خازنی در اتصال مثلث اتصال کوتاه می شود، مستقیماً یک خطای فاز به فاز در سیستم ایجاد می کند. این خطا جریان بسیار بالایی را به دنبال دارد که باید به سرعت توسط فیوزها یا کلیدهای حفاظتی قطع شود. با این حال، در صورت از کار افتادن (open-circuit) یک خازن، دو خازن دیگر به کار خود ادامه می دهند (اتصال مثلث باز) و ولتاژ سیستم متعادل باقی می ماند، فقط توان راکتیو کل کاهش می یابد. این ویژگی، پایداری سیستم را در برابر این نوع خطا افزایش می دهد.



حفاظت در اتصال ستاره

• ستاره زمین نشده: اگر یک واحد خازنی اتصال کوتاه شود، ولتاژ نقطه نول جابجا شده و ولتاژ روی دو فاز سالم به اندازه ولتاژ خط به خط (VL​) افزایش می یابد. این اضافه ولتاژ 73 درصدی (3​≈1.73) می تواند به سرعت باعث آسیب دیدن خازن های سالم شود. برای تشخیص این وضعیت، از رله های حساس به نامتعادلی ولتاژ یا جریان در نقطه نول استفاده می شود.
• ستاره زمین شده: خطای اتصال کوتاه یک خازن، معادل یک خطای فاز به زمین است و جریان خطا از طریق زمین باز می گردد که به راحتی توسط رله های جریان اضافی زمین قابل تشخیص است.

به طور کلی، طرح های حفاظتی برای اتصال ستاره، به ویژه نوع دو ستاره (Double Star) با یک ترانسفورماتور جریان (CT) بین دو نقطه نول، می توانند بسیار حساس و دقیق باشند، اما پیاده سازی آن ها پیچیده تر است.

ملاحظات اقتصادی و کاربردی

تا اینجا جنبه های فنی را بررسی کردیم. اما در نهایت، انتخاب بین ستاره و مثلث به ولتاژ کاری، هزینه و کاربرد خاص شما بستگی دارد.

چرا در فشار ضعیف از مثلث و در فشار متوسط از ستاره استفاده می شود؟

• در فشار ضعیف (Low Voltage): هزینه ساخت خازن با ولتاژ بالاتر (مثلاً 400 ولت برای مثلث) تفاوت چشمگیری با ولتاژ پایین تر (230 ولت برای ستاره) ندارد. در عوض، دستیابی به ظرفیت خازنی سه برابر برای اتصال ستاره، هزینه را به شدت افزایش می دهد. بنابراین، مثلث به دلیل نیاز به ظرفیت کمتر، گزینه اقتصادی تر است.
• در فشار متوسط (Medium Voltage): با افزایش ولتاژ (مثلاً 20kV)، هزینه عایق بندی به یک فاکتور تعیین کننده تبدیل می شود. ساخت خازنی که بتواند ولتاژ کامل خط به خط را تحمل کند بسیار گران است. در مقابل، خازن های اتصال ستاره فقط نیاز به تحمل ولتاژ فاز (20kV/3​≈11.5kV) دارند که ساخت آن ها بسیار ارزان تر تمام می شود. در این سطح ولتاژ، افزایش هزینه ناشی از ظرفیت بالاتر، توسط صرفه جویی در هزینه عایق بندی جبران می شود. لذا ستاره انتخاب اول است.

برای کاهش چشمگیر مصرف برق و بهینه سازی شبکه خود، انتخاب صحیح تجهیزات اصلاح ضریب توان ضروری است. کارشناسان ما در بهنیکو آماده ارائه مشاوره تخصصی و کمک به شما برای انتخاب و خرید انواع خازن و راه اندازی بانک خازنی متناسب با نیازهای صنعتی شما هستند.



نتیجه گیری: کدام اتصال برنده است؟

همانطور که دیدیم، هیچ پاسخ یکسانی برای این سوال وجود ندارد. "بهینه بودن" کاملاً به زمینه کاربرد بستگی دارد.

• اگر در حال طراحی یک سیستم فشار ضعیف صنعتی هستید، به احتمال زیاد اتصال مثلث به دلیل ارائه kVAR بالاتر به ازای هر میکروفاراد و مدیریت بهتر هارمونیک های مرتبه سوم، انتخاب هوشمندانه تر و اقتصادی تری خواهد بود.
• اگر با یک شبکه فشار متوسط یا فشار قوی سر و کار دارید، اتصال ستاره به دلیل کاهش قابل توجه تنش ولتاژی روی خازن ها و در نتیجه کاهش هزینه عایق بندی، گزینه استاندارد و منطقی است. همچنین امکان پیاده سازی طرح های حفاظتی بسیار حساس در این اتصال یک مزیت کلیدی به شمار می رود.

به عنوان یک مهندس یا تکنسین برق، درک عمیق این تفاوت ها به شما قدرت می دهد تا با اطمینان کامل، تصمیمی آگاهانه بگیرید که نه تنها از نظر فنی صحیح، بلکه از نظر اقتصادی نیز بهینه باشد و به پایداری و کارایی بلندمدت سیستم الکتریکی شما کمک کند.
