انتخاب فیلتر Detuned vs Tuned در سیستم های صنعتی
در دنیای مدرن صنعت، استفاده از بارهای غیرخطی مانند درایوهای فرکانس متغیر (VFD)، یوپی اس ها (UPS) و یکسوسازها به شدت افزایش یافته است. این تجهیزات با وجود مزایای فراوان، باعث ایجاد جریانات هارمونیکی در شبکه می شوند. یکی از بزرگترین چالش های مهندسان در این میان، مقایسه فیلتر Tuned و Detuned برای حفاظت از شبکه و بهبود کیفیت توان است. انتخاب اشتباه بین این دو می تواند منجر به انفجار خازن ها یا آسیب جدی به ترانسفورماتورها شود.
فیلتر هارمونیک چیست و چرا در صنعت حیاتی است؟
فیلتر هارمونیک صنعتی مجموعه ای از سلف ها و خازن هاست که با هدف اصلاح ضریب توان و همزمان، کنترل یا حذف اعوجاج های هارمونیکی نصب می شود.
تاثیر هارمونیک ها بر تجهیزات حساس و ترانسفورماتورها
هارمونیک ها باعث افزایش تلفات حرارتی در هسته ترانسفورماتورها و سیم کشی ها می شوند. این پدیده نه تنها عمر تجهیزات را کاهش می دهد، بلکه باعث عملکرد کاذب کلیدهای حفاظتی و تداخل در بردهای الکترونیکی حساس می شود.
نقش بانک خازنی در بهبود کیفیت توان
بانک های خازنی وظیفه تامین توان راکتیو مورد نیاز بار را دارند. اما مشکل اینجاست که در حضور هارمونیک ها، خازن های معمولی به دلیل امپدانس پایین در فرکانس های بالا، جریانات هارمونیکی را به سمت خود جذب کرده و دچار اضافه جریان و شکست دی الکتریک میشوند. اینجاست که تفاوت فیلتر تیون و دتیون اهمیت پیدا می کند.
تفاوت فیلتر تیون و دتیون (Tuned vs Detuned)

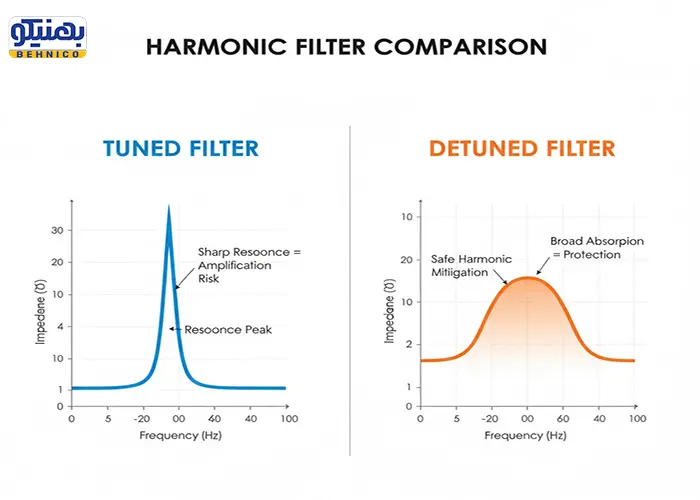

تفاوت اصلی این دو در "نقطه تنظیم" فرکانس رزونانس آن هاست. هر دو از ترکیب سلف و خازن استفاده می کنند، اما هدف آن ها متفاوت است.
- ساختار فنی: در هر دو سیستم، یک راکتور (سلف) به صورت سری با خازن قرار می گیرد تا یک مدار LC تشکیل دهد.
- فرکانس رزونانس: در فیلتر Tuned، مدار برای یک فرکانس خاص (مثلاً ۲۵۰ هرتز برای هارمونیک پنجم) تنظیم می شود تا آن را جذب کند. اما در فیلتر Detuned، فرکانس رزونانس عمداً در نقطه ای تنظیم می شود که هیچ هارمونیکی در آن وجود ندارد تا فقط از خازن محافظت کند.
👇 مجموعه خازن های صنعتی که باعث کاهش مصرف برق مجموعه شما می شود:
بررسی عمیق فیلتر دتیون (Detuned Filter)؛ محافظ بانک خازنی
فیلتر دتیون یا "واپس تنظیم شده"، رایج ترین انتخاب در صنایع عمومی است.
مزایای فیلتر Detuned در سیستم های صنعتی با آلودگی هارمونیک بالا
مهم ترین مزیت این فیلتر، جلوگیری از پدیده رزونانس موازی بین بانک خازنی و سلف منبع (ترانسفورماتور) است. این فیلتر اجازه نمی دهد هارمونیک های شبکه توسط خازن ها تقویت شوند.
انتخاب فیلتر دتیون مناسب برای بانک خازنی
برای انتخاب فیلتر دتیون مناسب برای بانک خازنی، باید به فاکتور دتیونینگ (p) توجه کرد. مقادیر استاندارد معمولاً شامل موارد زیر است:
- ۷٪(p=7%): فرکانس رزونانس ۱۸۹ هرتز (ایمن برای هارمونیکهای ۵ به بالا).
- ۵.۶۷٪ ( %p=5.67 ): فرکانس رزونانس ۲۱۰ هرتز.
- ۱۴٪ (%p=14): برای شبکه هایی با آلودگی شدید هارمونیک ۳.
فیلتر تیون (Tuned Filter)؛ جراح حذف هارمونیک
اگر هدف شما صرفاً محافظت نیست و می خواهید آلودگی را از ریشه پاک کنید، باید به سراغ فیلترهای تیون شده بروید.
کاربرد فیلتر Tuned در حذف هارمونیک
کاربرد فیلتر Tuned در حذف هارمونیک بیشتر در صنایعی مانند ذوب آهن یا کارخانجات دارای کوره های القایی بزرگ دیده می شود. این فیلترها مانند یک مسیر میان بر (Shunt) برای یک هارمونیک خاص عمل کرده و آن را از شبکه حذف می کنند.
خطرات و محدودیت ها
فیلترهای تیون شده بسیار حساس هستند. اگر امپدانس شبکه تغییر کند، ممکن است نقطه تنظیم فیلتر جابجا شده و باعث اضافه بار شدید سلف و خازن شود. بنابراین، استفاده از آنها نیاز به محاسبات دقیق مهندسی و پایش همیشگی دارد.
مقایسه فیلتر Tuned و Detuned از نظر فنی و اقتصادی
- هزینه: فیلترهای Detuned ارزانتر و نصب آن ها ساده تر است.
- عملکرد: فیلتر Tuned هارمونیک را حذف میکند، اما Detuned فقط مانع از تقویت آن شده و از بانک خازنی محافظت می کند.
- پایداری: فیلترهای دتیون شده در برابر تغییرات بار شبکه بسیار پایدارتر هستند.
🟢 تأمین بی واسطه تجهیزات؛ از استعلام قیمت تا خرید خازن
بهترین قیمت خرید خازن صنعتی را از ما بخواهید. بهنیکو ارائه دهنده باکیفیت ترین تجهیزات اصلاح ضریب توان در ایران، تضمین کننده سلامت و طول عمر سیستم های برق شماست.
سوالات متداول (FAQ)
۱. آیا می توان از فیلتر دتیون به جای فیلتر تیون استفاده کرد؟
بله، اگر هدف شما فقط اصلاح ضریب توان و جلوگیری از ترکیدن خازن هاست، فیلتر دتیون انتخاب ایمن تری است. اما اگر استانداردها (مثل IEEE 519) شما را ملزم به کاهش سطح THD جریان کرده باشند، حتماً به فیلتر تیون یا فیلتر اکتیو نیاز دارید.
۲. رایج ترین درصد فاکتور دتیونینگ در ایران چقدر است؟
در اکثر صنایع ایران، به دلیل وجود هارمونیک مرتبه ۵، فیلترهای ۷ درصد (با فرکانس رزونانس ۱۸۹ هرتز) بیشترین کاربرد را دارند.
۳. چگونه بفهمیم سیستم ما نیاز به فیلتر هارمونیک دارد؟
اگر بانک خازنی شما مکرراً دچار سوختگی فیوز می شود، خازن ها باد کرده اند، یا صدای وزوز شدیدی از تابلو برق شنیده می شود، سیستم شما دچار رزونانس هارمونیکی شده و نیاز به فیلتر دارد.
۴. آیا نصب فیلتر باعث کاهش هزینه قبض برق می شود؟
بله. با اصلاح ضریب توان توسط بانک خازنی فیلتردار، جریمه توان راکتیو حذف شده و به دلیل کاهش جریان عبوری از کابل ها، تلفات گرمایی (RI²) نیز کاهش می یابد.
نتیجه گیری؛ فیلتر تیون بخریم یا دتیون؟
اگر در یک واحد صنعتی معمولی فعالیت می کنید، انتخاب فیلتر دتیون مناسب برای بانک خازنی بهترین تصمیم برای تعادل بین هزینه و امنیت است. اما برای صنایع سنگین با آلودگی شدید، کاربرد فیلتر Tuned در حذف هارمونیک غیرقابل چشم پوشی است. همیشه قبل از خرید، یک آنالیز کیفیت توان (Power Quality) انجام دهید.
