شبیه سازی عملکرد بانک خازنی در نرم افزار ETAP / DIgSILENT
در سیستم های قدرت مدرن، مدیریت توان راکتیو یکی از حیاتی ترین چالش های مهندسین برق است. استفاده از بانک های خازنی نه تنها به بهبود ضریب توان (Power Factor) کمک می کند، بلکه باعث آزادسازی ظرفیت ترانسفورماتورها و کاهش تلفات انرژی می شود. در این مقاله، به بررسی دقیق شبیه سازی عملکرد بانک خازنی در نرم افزار ETAP / DIgSILENT می پردازیم.
نقش جبران سازی توان راکتیو در پایداری شبکه قدرت
جبران سازی توان راکتیو فرآیندی است که در آن با تزریق جریان پیش فاز توسط خازن ها، اثر جریان پس فاز بارهای سلفی خنثی می شود. این امر مستقیماً بر پایداری ولتاژ و کارایی سیستم تأثیر می گذارد.
چرا به شبیه سازی بانک خازنی نیاز داریم؟
محاسبات دستی برای شبکه های پیچیده با بارهای متغیر تقریباً غیرممکن است. شبیه سازی عملکرد بانک خازنی در نرم افزار ETAP / DIgSILENT به مهندسان اجازه می دهد تا قبل از اجرای فیزیکی پروژه، رفتارهای گذرا، پله های سوئیچینگ و نقاط بهینه نصب را با دقت بالا پیش بینی کنند.
👇 مجموعه خازن های صنعتی که باعث کاهش مصرف برق مجموعه شما می شود:
بخش تخصصی ETAP (تحلیل و طراحی)
نحوه مدل سازی و طراحی بانک خازنی در ETAP
در نرم افزار ETAP، المان "Shunt Capacitor" برای این منظور استفاده می شود. برای طراحی دقیق، باید مقادیر نامی (Rated kV) و ظرفیت خازنی (kvar) را در تب Rating وارد کنید.
آموزش گام به گام بانک خازنی در ETAP برای اصلاح ضریب توان (PFC)
- آنالیز پخش بار (Load Flow): ابتدا سیستم را بدون خازن اجرا کنید تا ضریب توان فعلی و افت ولتاژ مشخص شود.
- تعیین پله های خازنی: بر اساس نیاز شبکه، بانک خازنی را به صورت پله بندی شده (Multi-step) تعریف کنید.
- تنظیمات کنترلر: در ETAP می توانید از قابلیت "Voltage Control" یا "VAR Control" برای سوئیچینگ خودکار پله ها استفاده کنید.
تحلیل پخش بار قبل و بعد از وارد کردن بانک خازنی
با اجرای مجدد Load Flow، خواهید دید که جریان شاخه ها کاهش یافته و ولتاژ شمش ها به محدوده استاندارد بازگشته است. این یکی از مهم ترین بخش های جبران سازی توان راکتیو در سیستم های قدرت با ETAP است.
بخش تخصصی DIgSILENT (آنالیز پیشرفته)
گام های اجرایی برای شبیه سازی بانک خازنی در DIgSILENT
نرم افزار DIgSILENT PowerFactory به دلیل دقت بالا در محاسبات شبکه انتقال شهرت دارد. برای شبیه سازی بانک خازنی در DIgSILENT، از المان "Shunt Capacitor/Reactor" استفاده می شود.

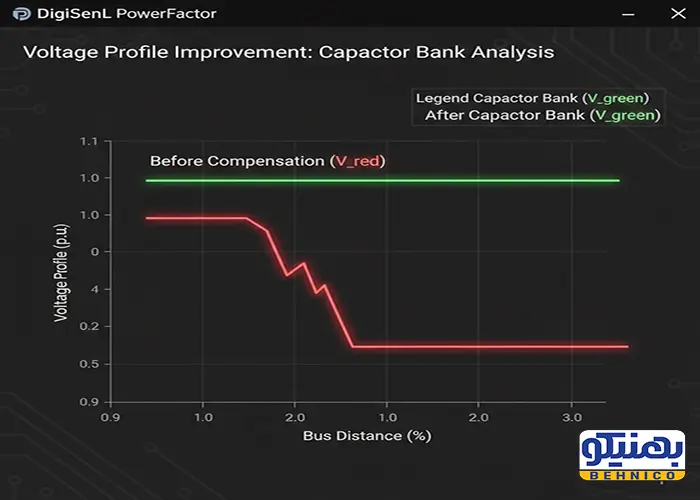

بررسی تأثیر خازن گذاری بر پروفیل ولتاژ شمش ها
یکی از ویژگی های قدرتمند دیگسایلنت، ترسیم نمودارهای پروفیل ولتاژ است. شما می توانید مشاهده کنید که چگونه نصب خازن در انتهای فیدر، باعث بهبود ولتاژ در تمام طول خط می شود. این فرآیند تحت عنوان بهبود ضریب توان در محیط نرم افزار DIgSILENT در پروژه های صنعتی بسیار پرکاربرد است.
مقایسه و تحلیل عملکردی
مقایسه خروجی های شبیه سازی در ETAP و DIgSILENT
در حالی که ETAP برای محیط های صنعتی و فشار ضعیف/متوسط رابط کاربری بهتری دارد، DIgSILENT در تحلیل های دینامیکی و گذرا (RMS/EMT) عملکرد دقیق تری ارائه می دهد. هماهنگی نتایج در هر دو نرم افزار، صحت طراحی شما را تأیید می کند.
آنالیز هارمونیکی بانک خازنی در شبکه های آلوده
نصب خازن می تواند باعث ایجاد رزونانس با سلف های شبکه شود. آنالیز هارمونیکی بانک خازنی در هر دو نرم افزار ضروری است تا از سوختن خازن ها در اثر تشدید هارمونیکی جلوگیری شود. استفاده از فیلترهای دیتون (Detuned) در شبیه سازی، راهکار اصلی این مشکل است.
🟢 پایداری شبکه خود را به بهنیکو بسپارید!
برای پیاده سازی اصولی و نصب بانک خازنی مطابق با استانداردهای بین المللی، متخصصین ما در بهنیکو آماده ارائه خدمات مهندسی هستند. همین حالا برای طراحی و اجرای بهینه سیستم جبران ساز توان راکتیو در واحدهای صنعتی و پست های فشار متوسط، با ما تماس بگیرید و از مشاوره رایگان بهرهمند شوید. 09901680274 - 09905261572
عیب یابی و بهینه سازی
خطاهای رایج در شبیه سازی بانک خازنی
- خطای Overvoltage: اگر ظرفیت خازن بیش از حد باشد، در زمان کمباری ولتاژ بیش از حد بالا می رود.
- خطای همگرایی: تنظیمات نادرست در پارامترهای کنترلی سوئیچینگ.
محاسبه ظرفیت بهینه برای کاهش تلفات
با استفاده از ابزار "Optimal Capacitor Placement" در هر دو نرم افزار، می توانید دقیق ترین نقطه و ظرفیت را برای بیشترین میزان کاهش تلفات و گزارش گیری از نتایج پخش بار پس از نصب بانک خازنی پیدا کنید.
سوالات متداول (FAQ)
۱. بهترین نرم افزار برای شبیه سازی بانک خازنی کدام است؛ ETAP یا DIgSILENT؟
انتخاب بستگی به پروژه دارد. برای پلنت های صنعتی و نفت و گاز، ETAP به دلیل استانداردهای IEEE/IEC ترجیح داده می شود. برای شبکه های گسترده توزیع و انتقال، DIgSILENT انتخاب حرفه ای تری است.

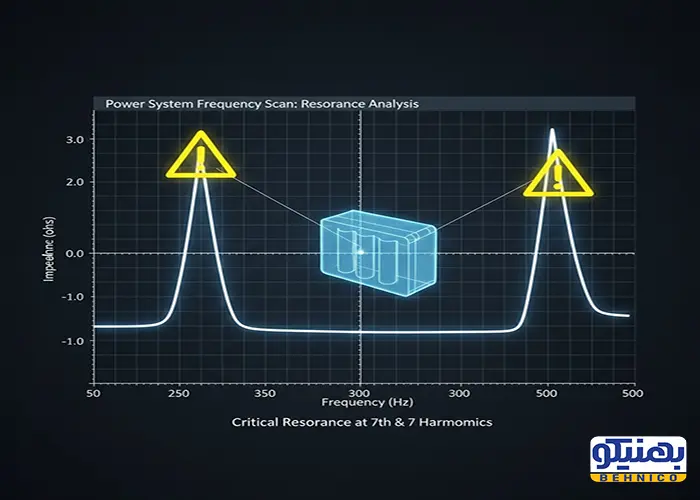

۲. چگونه مشکل رزونانس هارمونیکی در بانک خازنی را در ETAP شناسایی کنیم؟
با استفاده از ماژول "Harmonic Analysis" و اجرای تست "Frequency Scan". اگر در فرکانس های مرتبه پایین (نظیر ۵ یا ۷) امپدانس سیستم به شدت افزایش یابد، خطر رزونانس وجود دارد.
۳. آیا امکان شبیه سازی بانک خازنی هوشمند در دیگسایلنت وجود دارد؟
بله، با استفاده از زبان برنامه نویسی DPL یا تنظیمات بخش "Control Analysis"، میتوان رله های کنترل توان راکتیو (RVC) را دقیقاً مدل سازی کرد.
۴. تفاوت مدل سازی خازن سری و موازی چیست؟
خازن موازی (Shunt) برای اصلاح ضریب توان و تنظیم ولتاژ است، در حالی که خازن سری عمدتاً برای کاهش امپدانس خطوط انتقال طولانی و افزایش پایداری گذرا استفاده می شود.
نتیجه گیری
شبیه سازی عملکرد بانک خازنی در نرم افزار ETAP / DIgSILENT ابزاری حیاتی برای جلوگیری از هزینه های اضافی و خسارات احتمالی به تجهیزات برقی است. با درک صحیح از پارامترهای کنترلی و انجام آنالیزهای پخش بار و هارمونیکی، می توان بهینه ترین سیستم جبران سازی را طراحی کرد.
