در اکثر کارهای عیب یابی و تعمیرات برق و الکترونیک، به ویژه در بررسی عملکرد بانک های خازنی، با یک مشکل رایج خازن مواجه هستیم که می خواهیم بدانیم چگونه خازن را تست و بررسی کنیم؟ آیا خوب، بد (خراب)، اتصال کوتاه است یا مدار باز؟
در اینجا، می توانیم خازن را با آنالوگ (AVO متر یعنی آمپر، ولتاژ، اهم متر) و همچنین با مولتی متر دیجیتال بررسی کنیم که آیا خازن در وضعیت خوبی است یا باید آن را با یک خازن کاملاً جدید جایگزین کنیم.
برای یافتن مقدار ظرفیت خازنی، که یکی از مهم‌ترین پارامترها در تست خازن (Capacitor test) و بررسی وضعیت آن است، به یک مولتی متر آنالوگ یا دیجیتال با ویژگی های اندازه گیری ظرفیت نیاز دارید. اهمیت این اندازه گیری در فرآیند کلی خازن گذاری و اطمینان از عملکرد صحیح سیستم‌های الکتریکی مشهود است.
تست خازن با استفاده از مولتی متر دیجیتال – حالت اهمی
آزمایش خازن توسط مولتی متر دیجیتال در حالت مقاومت “Ω” یا اهم، مراحل زیر را دارد.
- خازن کاملاً تخلیه شود.
- مولتی متر را روی محدوده اهمی تنظیم کنید (آن را حداقل روی 1000 اهم = 1 کیلو اهم تنظیم کنید).
- پروب های مولتی متر را به پایانه های خازن (منفی به منفی و مثبت به مثبت) وصل کنید.
- مولتی متر دیجیتال تعدادی اعداد را برای یک ثانیه نشان می دهد.
- و سپس بلافاصله به OL (مدار باز) یا بی نهایت “∞” باز می گردد. اگر صدای بوق را نشنیدید به این معنی است که خازن در وضعیت خوبی قرار دارد.
- اگر تغییری وجود نداشته باشد، خازن خراب است.

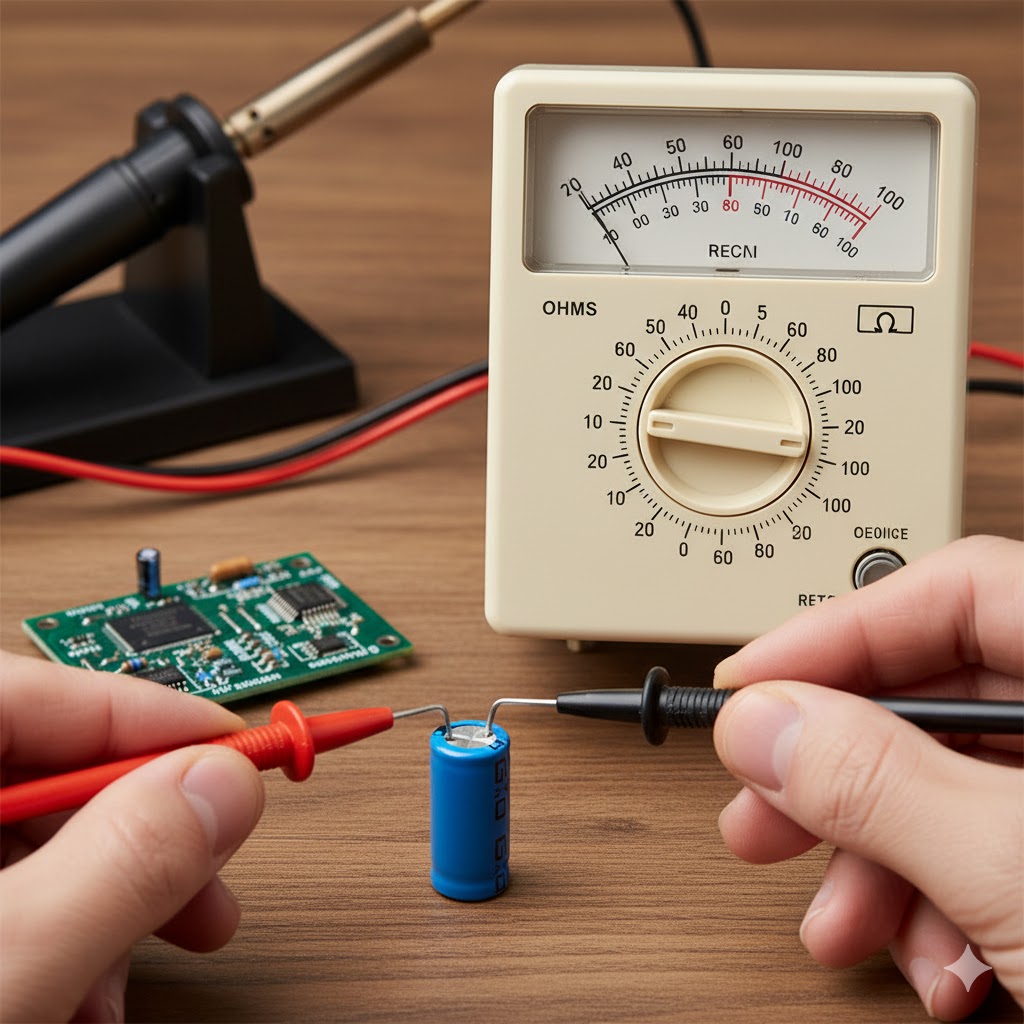

استفاده از مولتی متر آنالوگ – حالت اهمی
برای تست خازن توسط AVO (آمپر، ولت، اهم متر) در حالت مقاومت “Ω” یا اهم، مراحل زیر را دنبال کنید.
- خازن مشکوک را کاملاً تخلیه کنید.
- یک AVO متر بگیرید.
- دکمه روی آنالوگ متر را بچرخانید تا حالت مقاومت “OHM” را انتخاب کنید (همیشه محدوده بالاتر اهم را انتخاب کنید).
- سیم های کنتور را به پایانه های خازن وصل کنید. (COM به پایانه های “-Ve” و مثبت به پایانه های “+Ve)).
- اعداد را با دقت بخوانید و با نتایج زیر مقایسه کنید.
- خازن های اتصال کوتاه: خازن های کوتاه مقاومت بسیار کمی از خود نشان خواهند داد.
- خازن های مدار باز: یک خازن باز هیچ حرکتی (انحراف) در مقیاس OHM متر نشان نمی دهد.
- خازن های خوب: در ابتدا مقاومت کمی از خود نشان می دهد و سپس به تدریج به سمت بی نهایت افزایش می یابد. یعنی خازن سالم است.

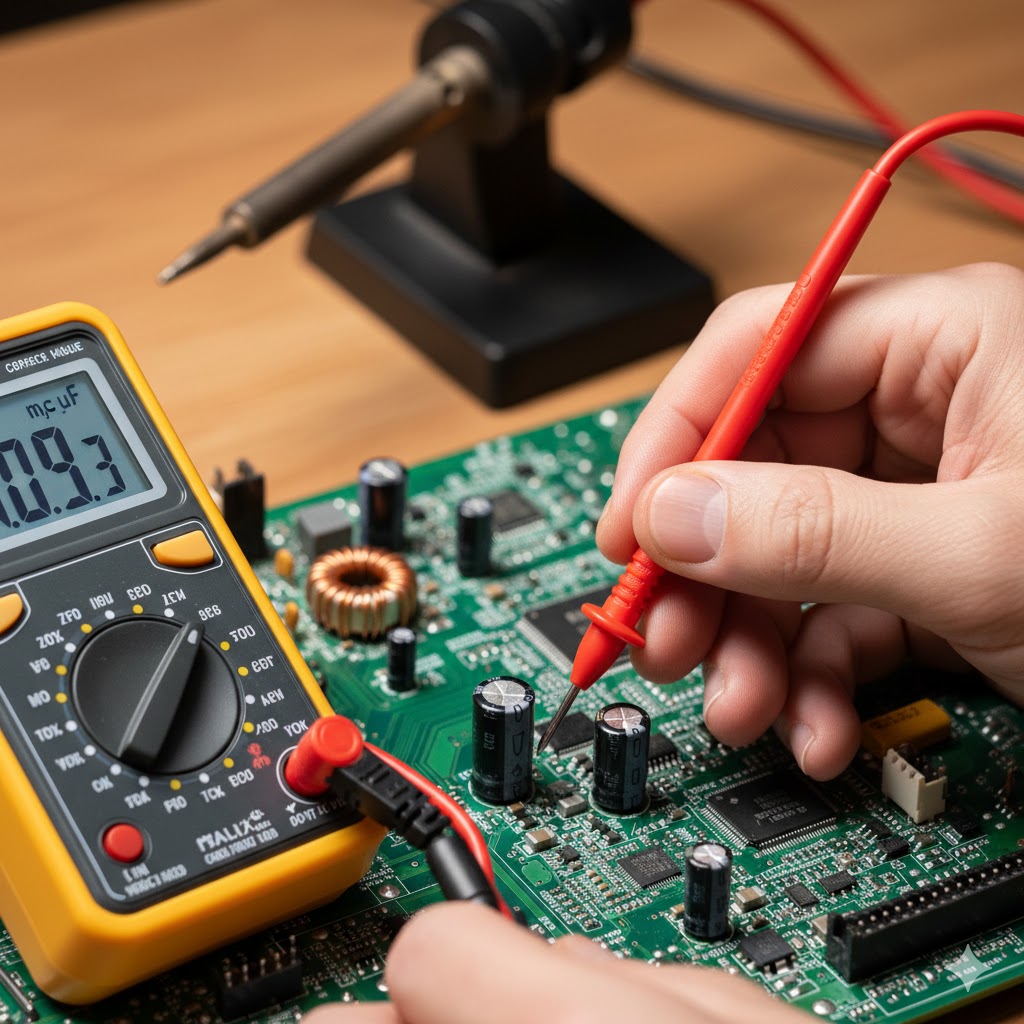

استفاده از مولتی متر در حالت خازنی
توجه: آزمایش خازن در حالت خازن فقط در صورتی انجام می شود که مولتی متر آنالوگ یا دیجیتال دارای فاراد “فاراد” ویژگی های ظرفیت “C” باشد. عملکرد حالت خازن در یک مولتی متر نیز می تواند برای آزمایش خازن های کوچک استفاده شود. برای انجام این کار، دستگیره مولتی متر را به حالت ظرفیت خازنی بچرخانید و دستورالعمل های اساسی زیر را دنبال کنید.
- خازن را کاملاً تخلیه کنید.
- خازن ها را از برد مدار خارج کنید.
- اکنون ظرفیت “C” را روی مولتی متر انتخاب کنید.
- حالا ترمینال خازن را به سیم های مولتی متر وصل کنید.(قرمز به مثبت و مشکی به منفی).
- اگر قرائت به مقدار واقعی خازن نزدیک باشد (یعنی مقدار چاپ شده روی جعبه ظرف خازن).
- سپس خازن در شرایط خوبی قرار دارد. (توجه داشته باشید که قرائت ممکن است کمتر از مقدار واقعی خازن باشد (مقدار نامی خازن به دلیل تحمل در 10± یا 20±).
- اگر مقدار خازن به میزان قابل توجهی کمتر یا اصلاً وجود ندارد، پس خازن مرده است و برای عملکرد صحیح باید آن را با خازن جدید تغییر دهید.
تست خازن با ولت متر ساده
برای اعمال این روش بر روی خازن های قطبی و غیر قطبی باید مقدار ولتاژ نامی خازن ها را بدانید. سطح ولتاژ قطبی خازن های الکترولیتی را روی پلاک چاپ می کنند. اما سطح ولتاژ غیر قطبی روی خازن های سرامیکی و SMD با کدهای خاصی مشخص می شود.
همچنین می توانید از ولتاژ DC “V” یا حالت ولت در مولتی متر دیجیتال یا آنالوگ برای انجام این تست استفاده کنید.
- مطمئن شوید که یک سیم خازن (در صورت مثبت (طولانی) یا منفی (کوتاه) بودن نگران نباشید) را از مدار جدا کنید (در صورت نیاز می توانید به طور کامل وصل کنید)
- اکنون این خازن را برای چند ثانیه به مقدار نامی شارژ کنید (نه به مقدار دقیق بلکه کمتر از آن یعنی یک خازن 16 ولتی را با باتری 9 ولت شارژ کنید. اگر مقدار ولتاژ باتری از ولتاژ نامی خازن بیشتر باشد، آسیب می بیند یا ترکیدگی خازن.) ولتاژ. مطمئن شوید که سیم مثبت (قرمز) منبع ولتاژ را به سیم مثبت (طولانی) خازن و منفی به منفی وصل کنید. اگر مطمئن نیستید یا نمی توانید سرنخ های مناسب را بیابید. آموزش نحوه شناخت ترمینال منفی و مثبت خازن را ببینید.
- مقدار ولت متر را روی ولتاژ DC قرار دهید و با اتصال سیم مثبت باتری به سیم مثبت خازن و منفی به منفی خازن را به ولت متر وصل کنید. هنگام انتخاب محدوده ولتاژ DC برای همین منظور می توانید از مولتی متر دیجیتال یا آنالوگ استفاده کنید.
- به قرائت ولتاژ اولیه در ولت متر توجه کنید. اگر به ولتاژی که به خازن داده اید نزدیک است، خازن در وضعیت خوبی است. اگر مقدار بسیار کمتری را نشان دهد، خازن خراب است. اگر که ولت متر مقدار را برای مدت بسیار کوتاهی نشان می دهد زیرا خازن ولت های ذخیره شده خود را در ولت متر تخلیه می کند.
سوالات متداول شما:
چطور یه خازن رو خارج از مدار تست کنم؟

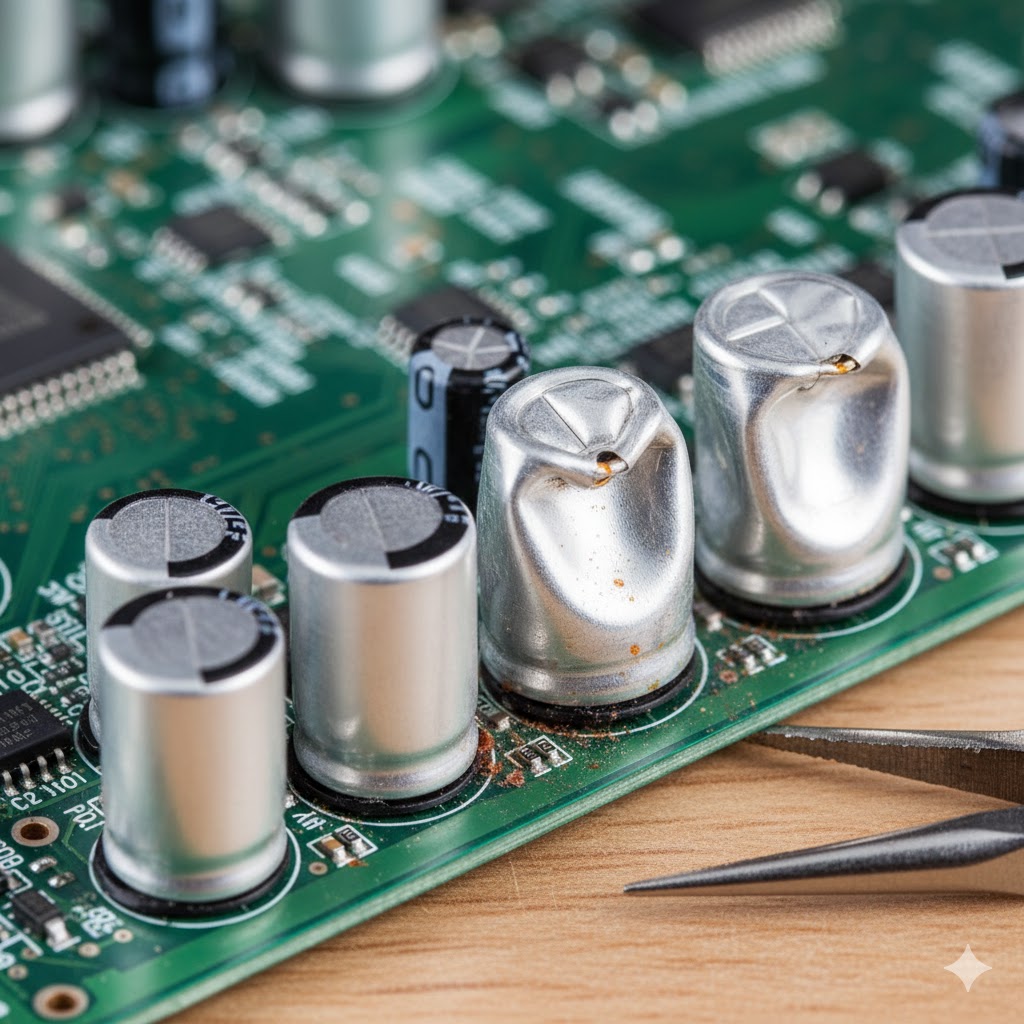

با مولتی متر در حالت خازن سنج یا اهم متر میشه ظرفیت تقریبی و اتصال کوتاه/باز رو چک کرد. روش های دیگه دیدن ظاهر (بادکردگی، نشتی) یا تست با مدار ساده (مثل LED) هست.
بدون مولتی متر هم میشه خازن رو چک کرد؟
تست مستقیم بدون مولتی متر سخت و دقیق نیست. اما میشه با یه باتری، مقاومت و LED یه تست ساده انجام داد تا تخلیه و شارژ تقریبی خازن رو دید.
موقع تست خازن به چی دقت کنم که درست باشه؟
حتماً خازن رو قبل از تست شارژ کنید، به پلاریته (در خازن های الکترولیتی) دقت کنید و رنج مناسب مولتی متر رو انتخاب کنید. مقادیر اندازه گیری شده رو با مقدار اسمی خازن مقایسه کنید.
