پلاک خوانی الکتروموتور (تک فاز و سه فاز): راهنمای جامع درک مشخصات

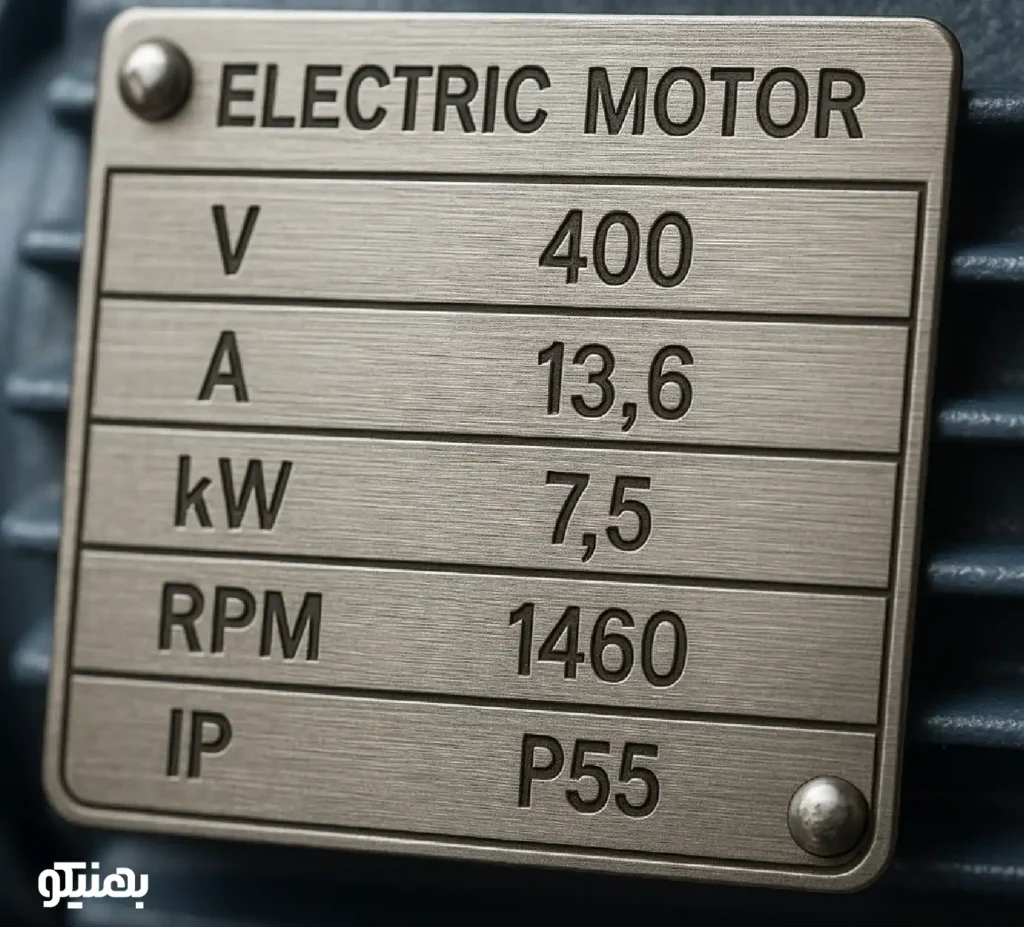

بخش اول: رمزگشایی پارامترهای مشترک در پلاک الکتروموتورها

بسیاری از مشخصات روی پلاک موتورهای تک فاز و سه فاز مشترک هستند. در این بخش به تشریح این موارد می پردازیم.



اطلاعات شناسایی (Identification)

• Manufacturer/Company Name: نام شرکت سازنده موتور (مثلاً Siemens, WEG, ABB, الکتروژن).
• Type/Model: مدل یا تیپ موتور که توسط کارخانه برای شناسایی سری خاصی از محصولات تعریف می شود. این کد معمولاً حاوی اطلاعاتی در مورد سایز فریم و مشخصات فنی دیگر است.
• Serial No: شماره سریال منحصر به فرد موتور که برای ردیابی و خدمات پس از فروش کاربرد دارد.

مشخصات اصلی الکتریکی (Electrical Specifications)

• V (Voltage): ولتاژ نامی کاری موتور بر حسب ولت (V). این مهم ترین پارامتر برای اتصال صحیح موتور به شبکه برق است. ممکن است چندین عدد برای ولتاژ ذکر شده باشد:
  • یک عدد (e.g., 220V): مخصوص موتورهای تک فاز یا موتورهایی با یک ولتاژ کاری مشخص.
  • دو عدد با اسلش (e.g., 220/380V): این مورد در مشخصات موتور سه فاز بسیار رایج است و به نحوه اتصال سیم پیچ ها (مثلث/ستاره) بستگی دارد. عدد کوچکتر (220V) مربوط به اتصال مثلث (Delta/Δ) و عدد بزرگتر (380V) مربوط به اتصال ستاره (Star/Y) است.
• A (Current): جریان نامی موتور در بار کامل بر حسب آمپر (A). این جریان، مبنای انتخاب کابل، فیوز، بی متال و کنتاکتور است. در موتورهای سه فاز با دو ولتاژ کاری، دو مقدار جریان نیز متناظر با هر ولتاژ ذکر می شود (جریان در ولتاژ پایین تر، بیشتر است).
• Hz (Frequency): فرکانس نامی شبکه برق بر حسب هرتز (Hz). در ایران و اکثر کشورهای اروپایی این مقدار 50Hz و در آمریکای شمالی 60Hz است. عملکرد موتور در فرکانسی غیر از فرکانس نامی، باعث تغییر سرعت و مشخصات عملکردی آن می شود.
• Ph (Phase): تعداد فاز موتور را مشخص می کند. معمولاً به صورت 1~ یا Single Phase برای تک فاز و 3~ یا Three Phase برای سه فاز نمایش داده می شود.



مشخصات عملکردی (Performance Specifications)

• kW / HP (Power): توان خروجی مکانیکی موتور که مهم ترین شاخص قدرت آن است. این توان بر حسب کیلووات (kW) یا اسب بخار (HP) بیان می شود. به خاطر داشته باشید که این توان خروجی روی شفت است، نه توان ورودی الکتریکی. (هر اسب بخار تقریباً معادل 0.746 کیلووات است).
• RPM (Speed): سرعت نامی موتور در بار کامل بر حسب دور بر دقیقه (Revolutions Per Minute). این سرعت کمی کمتر از سرعت سنکرون (سرعت میدان مغناطیسی گردان) است. برای مثال، یک موتور 4 قطب در فرکانس 50Hz سرعت سنکرونی معادل 1500 RPM دارد، اما سرعت نامی آن روی پلاک ممکن است 1450 RPM درج شده باشد. این اختلاف به دلیل "لغزش" (Slip) در موتورهای القایی است.
• Cos φ / PF (Power Factor): ضریب توان یا کسینوس فی، نسبت توان واقعی (اکتیو) به توان ظاهری است. این عدد بین 0 و 1 است و هرچه به 1 نزدیک تر باشد، به معنای استفاده بهینه تر از انرژی الکتریکی است. پایین بودن این ضریب منجر به افزایش جریان و هزینه های اضافی برق می شود.

• Eff / η% (Efficiency): راندمان یا بازده موتور که به صورت درصد بیان می شود. این پارامتر نشان می دهد که چه درصدی از توان الکتریکی ورودی به توان مکانیکی مفید در خروجی تبدیل می شود. مابقی انرژی به صورت حرارت و تلفات دیگر از بین می رود. موتورهایی با راندمان بالاتر (مانند کلاس های IE2, IE3, IE4) در بلندمدت صرفه جویی قابل توجهی در مصرف برق به همراه دارند.

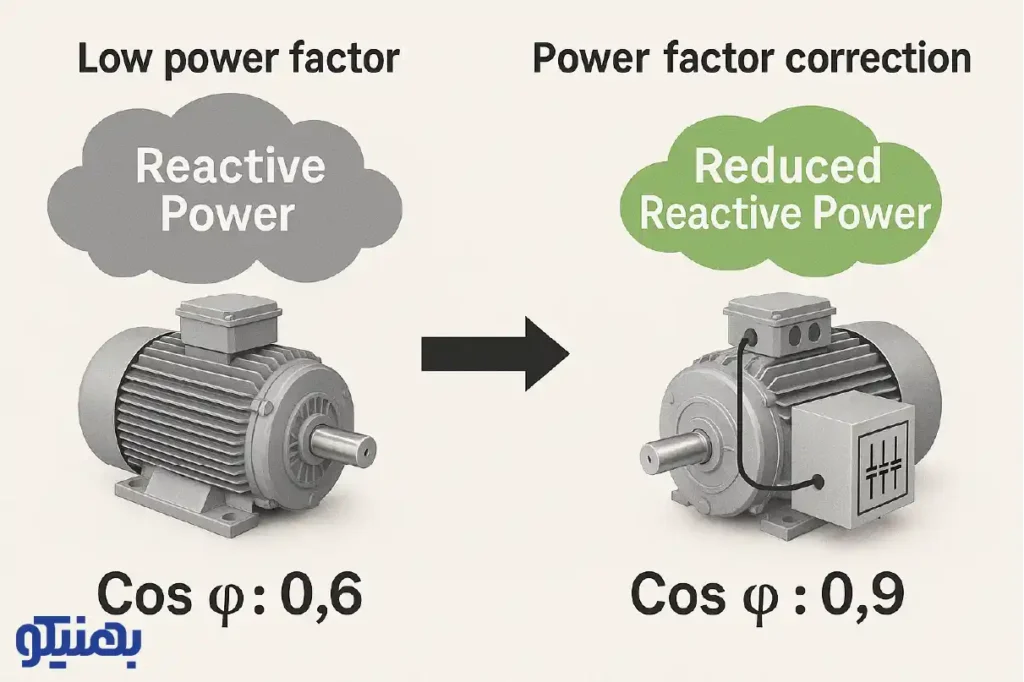

آیا از جریمه های توان راکتیو خسته شده اید؟

ضریب توان (Cos φ) پایین در الکتروموتورها یکی از دلایل اصلی تحمیل جریمه راکتیو از سوی شرکت برق است. این جریمه می تواند هزینه های گزافی را به صنایع تحمیل کند. مجموعه بهنیکو با ارائه مشاوره تخصصی و تأمین انواع خازن صنعتی و طراحی و ساخت بانک خازن اتوماتیک، به شما کمک می کند تا ضریب توان شبکه خود را اصلاح کرده، مصرف انرژی را بهینه سازید و برای همیشه از شر جریمه های اضافی خلاص شوید. برای دریافت مشاوره رایگان با کارشناسان ما در بهنیکو تماس بگیرید.

پارامترهای تخصصی و تفاوت های کلیدی

حال که با موارد اصلی آشنا شدیم، به سراغ پارامترهای تخصصی تر و تفاوت های راهنمای الکتروموتور تک فاز و سه فاز می رویم.



مشخصات حفاظتی و ساختاری (Protection & Construction)

• IP (Ingress Protection): درجه حفاظت بدنه موتور در برابر نفوذ اجسام خارجی (مانند گرد و غبار) و آب را با دو عدد مشخص می کند.
  • عدد اول (حفاظت در برابر جامدات): از 0 (بدون حفاظت) تا 6 (حفاظت کامل در برابر گرد و غبار).
  • عدد دوم (حفاظت در برابر مایعات): از 0 (بدون حفاظت) تا 8 (حفاظت در برابر غوطه وری دائم در آب).
  • برای مثال، IP55 که یک استاندارد رایج صنعتی است، به معنای حفاظت در برابر نفوذ گرد و غبار و حفاظت در برابر پاشش آب از تمام جهات است.
• INS.CL (Insulation Class): کلاس عایقی سیم پیچ های موتور را مشخص می کند و نشان دهنده حداکثر دمای کاری مجازی است که عایق می تواند به طور مداوم تحمل کند. کلاس های رایج عبارتند از:
  • Class F (155°C): رایج ترین کلاس در موتورهای صنعتی مدرن.
  • Class H (180°C): برای کاربردهای با دمای کاری بسیار بالا.
  • انتخاب کلاس عایقی مناسب، طول عمر موتور را تضمین می کند.
• Frame Size: سایز فریم موتور که ابعاد فیزیکی آن (مانند فاصله مرکز شفت تا پایه و فاصله سوراخ های پایه) را بر اساس استانداردهایی نظیر IEC یا NEMA مشخص می کند. این پارامتر برای جایگزینی موتور بسیار مهم است.
• Duty / S (Duty Cycle): رژیم کاری یا چرخه کاری موتور را تعریف می کند.
  • S1 (Continuous Duty): موتور برای کارکرد دائم در بار نامی طراحی شده است.
  • S2 (Short-time Duty): موتور برای کارکرد در زمان محدود و سپس خاموشی برای خنک شدن طراحی شده است (مثلاً S2-30min).
  • S3 (Intermittent Duty): کارکرد متناوب با درصدی از زمان کار و زمان استراحت.

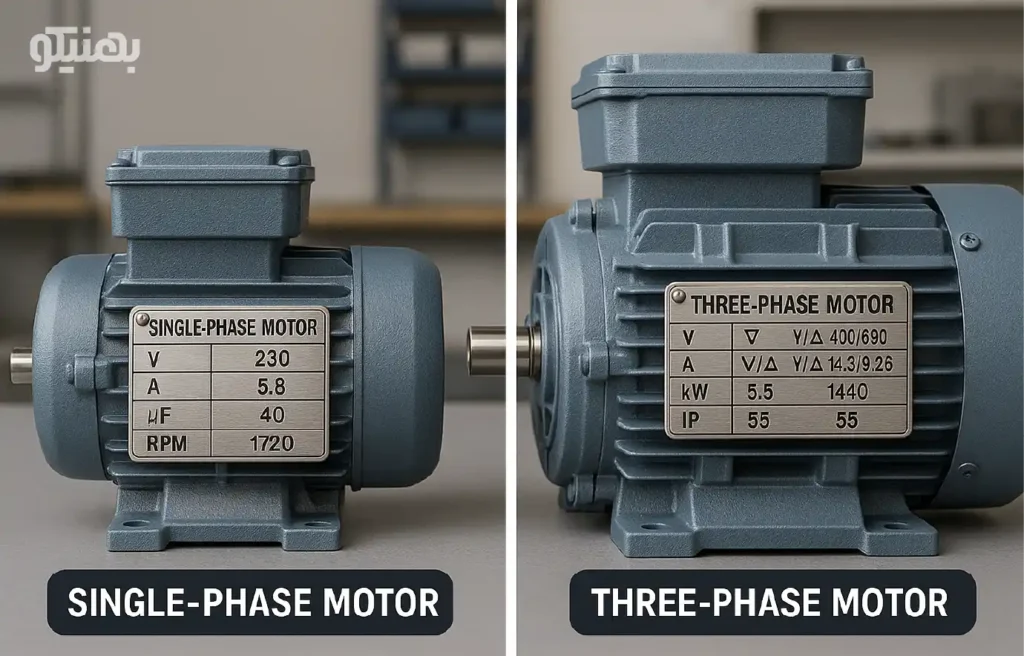

موارد ویژه در پلاک موتورهای تک فاز و سه فاز

• راهنمای الکتروموتور تک فاز:
  • µF (Capacitor): در بسیاری از موتورهای تک فاز، ظرفیت خازن راه انداز (Start Capacitor) یا خازن دائم کار (Run Capacitor) بر حسب میکروفاراد (µF) به همراه ولتاژ مجاز آن روی پلاک درج می شود. این اطلاعات برای تعویض خازن سوخته ضروری است.
• درک پلاک موتور سه فاز:
  • اتصال Y/Δ: همانطور که اشاره شد، وجود دو ولتاژ و دو جریان روی پلاک، نشان دهنده قابلیت اتصال موتور به دو صورت ستاره (Y) برای ولتاژ بالاتر و جریان کمتر، و مثلث (Δ) برای ولتاژ پایین تر و جریان بیشتر است. این ویژگی برای استفاده از روش های راه اندازی نرم (مانند راه اندازی ستاره-مثلث) بسیار کاربردی است.



اصلاح ضریب توان، سرمایه گذاری هوشمندانه در صنعت شما!

 آیا می دانستید که ضریب توان پایین نه تنها باعث جریمه راکتیو می شود، بلکه ظرفیت ترانسفورماتورها و کابل های شما را نیز اشغال می کند؟ با نصب یک بانک خازن مناسب، می توانید توان راکتیو تولیدی توسط موتورهای القایی را جبران کنید. مجموعه بهنیکو، متخصص در زمینه بهینه سازی توان و تأمین خازن صنعتی، آماده است تا با تحلیل دقیق شبکه برق شما، بهترین راه حل را برای کاهش هزینه ها و افزایش بهره وری ارائه دهد. با ما، هوشمندانه سرمایه گذاری کنید.

جمع بندی: پلاک موتور، نقشه راه شما

پلاک یک الکتروموتور، فراتر از چند برچسب ساده، یک راهنمای کامل و فشرده است. تسلط بر آموزش پلاک خوانی الکتروموتور به شما این قدرت را می دهد که با اطمینان و دانش کافی، تجهیزات خود را مدیریت کنید. از مشخصات موتور سه فاز در یک کارخانه بزرگ گرفته تا راهنمای الکتروموتور تک فاز در یک کارگاه کوچک، درک پلاک موتور اولین و مهم ترین قدم برای استفاده صحیح و بهینه از این اسب های کاری صنعت است. همیشه قبل از هر اقدامی، لحظه ای برای خواندن و درک این شناسنامه ارزشمند وقت بگذارید.

این ویدیو یک راهنمای بصری عالی برای شروع یادگیری نحوه خواندن و تفسیر اطلاعات روی پلاک الکتروموتورهای تک فاز و سه فاز است. آموزش گام به گام پلاک خوانی موتور
