ضرورت اصلاح ضریب قدرت در سطوح مختلف ولتاژ
در هر سیستم قدرت، اعم از شبکه های توزیع محلی در کارخانجات یا خطوط انتقال در سطح ملی، اصلاح ضریب توان (Power Factor) یک ضرورت حیاتی است. ضریب توان پایین، باعث افزایش جریان در خطوط، افزایش تلفات انرژی، کاهش ظرفیت ترانسفورماتورها و جریمه های مالی از سوی شرکت های برق می شود.
برای حل این مشکل، از بانک های خازنی (Capacitor Banks) استفاده می شود که با تزریق توان راکتیو خازنی، بارهای القایی را خنثی کرده و ضریب توان را به مقادیر ایده آل (نزدیک به ۱) می رسانند. انتخاب بانک خازنی مناسب، مستلزم درک تفاوت های اساسی بین دو گروه اصلی یعنی بانک خازنی فشار ضعیف و فشار قوی است. این مقاله به مقایسه این دو سیستم و تعیین زمان مناسب برای استفاده از هرکدام می پردازد.
بانک خازنی فشار ضعیف (Low Voltage - LV)
تعریف و مشخصات فنی
بانک های خازنی فشار ضعیف، همان طور که از نامشان پیداست، در محدوده های ولتاژی پایین، معمولاً زیر ۱۰۰۰ ولت (اغلب ۴۰۰ ولت یا ۴۸۰ ولت) نصب و استفاده می شوند.
- محدوده ولتاژ کاربردی: حداکثر ۱۰۰۰ ولت.

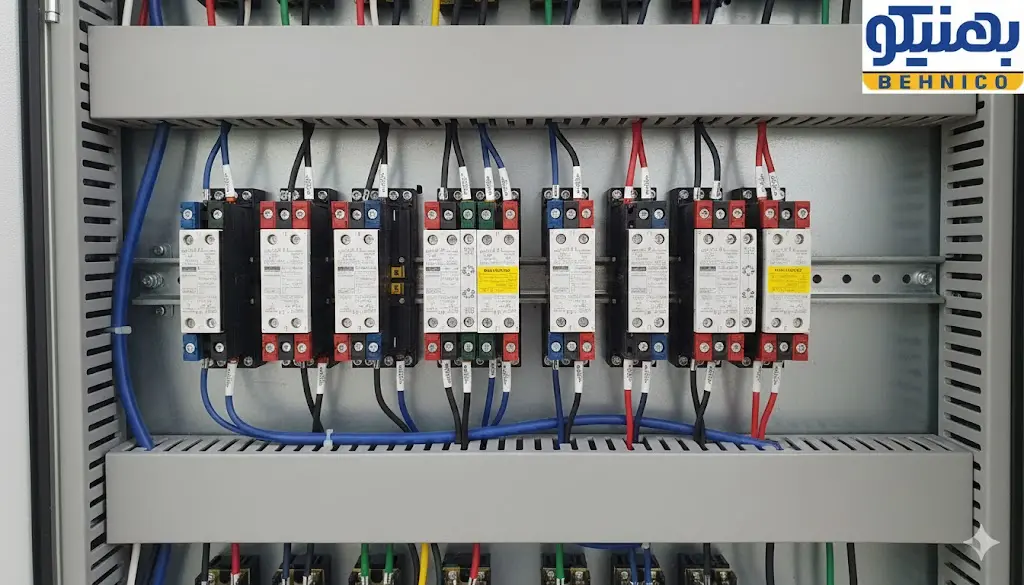

- اجزای ساختاری و تجهیزات حفاظتی: این بانک ها معمولاً از خازن های مدولار کوچک تر، کنتاکتورهای مخصوص سوئیچینگ خازنی (در مدل های اتوماتیک) و فیوزهای کندکار برای حفاظت استفاده می کنند.

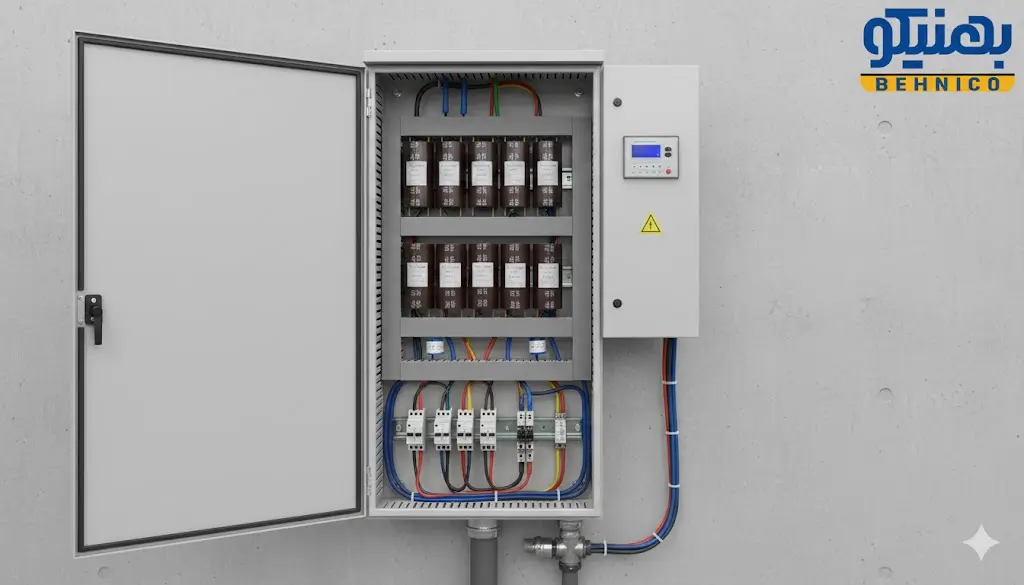

- ساختار بانک خازنی فشار ضعیف شامل تابلوهای فلزی با تهویه مناسب است.
مزایا و کاربردهای اصلی
بانک های LV به دلیل نصب ساده و نزدیکی به محل مصرف، محبوبیت زیادی دارند:
- نصب آسان در نزدیکی بارها (اصلاح موضعی): این روش باعث می شود که جریان راکتیو در داخل تأسیسات جا به جا نشود و تلفات سیم کشی داخلی به حداقل برسد.
- هزینه اولیه کمتر: در ظرفیت های پایین (KVAR) و در ولتاژهای رایج، هزینه ساخت و نصب این بانک ها نسبت به مدل های HV بسیار پایین‌تر است.
- کاربرد: ایده آل برای تأسیسات تجاری، ساختمان ها، کارگاه ها و صنایع کوچک که در سطح ولتاژ پایین تغذیه می شوند.
بانک خازنی فشار قوی (High Voltage - HV)
تعریف و مشخصات فنی

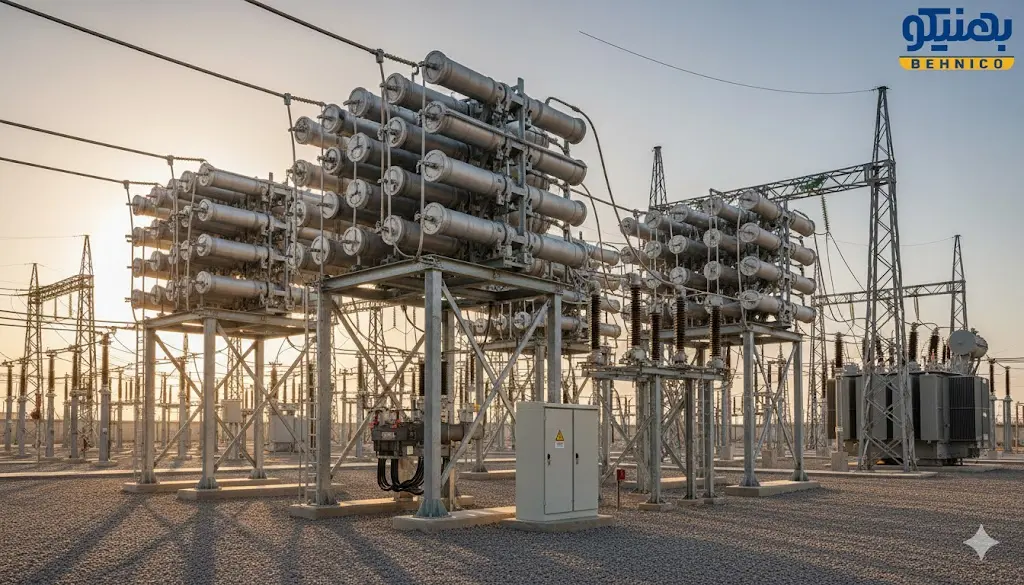

بانک های خازنی فشار قوی برای سطوح ولتاژ بالاتر از ۱۰۰۰ ولت طراحی شده اند. این ولتاژها می توانند شامل ۶ کیلوولت، ۱۱ کیلوولت، ۲۰ کیلوولت و در پست های انتقال ۶۳ کیلوولت یا بیشتر باشند.
- روش های اتصال و ترانسفورماتور: در اتصال خازن در سمت فشار قوی، به دلیل ولتاژ بالا، خازن ها معمولاً به صورت سری و موازی ترکیب می شوند تا ولتاژ مورد نیاز را تحمل کنند و ظرفیت راکتیو لازم را تأمین نمایند. آرایش های ستاره یا مثلث با نوترال زمین شده یا عایق بندی شده رایج هستند.
- اتصال خازن در سمت فشار قوی نیازمند محاسبات دقیق توزیع ولتاژ است.

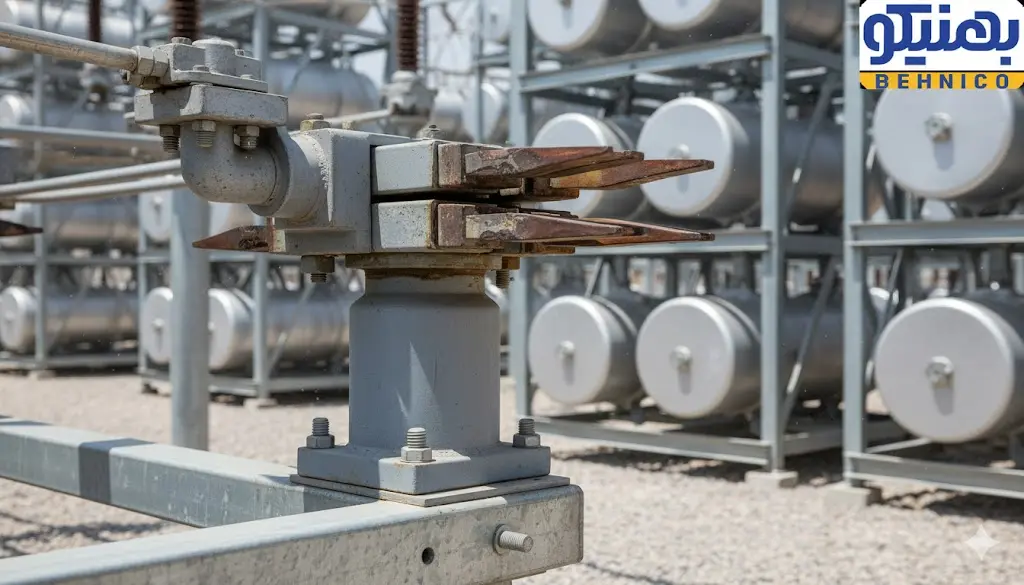

- تجهیزات حفاظتی پیشرفته: به جای کنتاکتورهای ساده، از کلیدهای قدرت (Circuit Breakers) مخصوص سوئیچینگ خازنی استفاده می شود. همچنین، رله های حفاظتی پیچیده ای برای حفاظت در برابر جریان های هجومی و عدم تعادل ولتاژ (Unbalance) لازم است.
مزایا و کاربردهای اصلی
- اصلاح مرکزی: برای اصلاح ضریب توان در پست های توزیع و انتقال بزرگ استفاده می شود تا اثرات آن بر بخش وسیعی از شبکه اعمال شود.
- بهبود پایداری سیستم: نصب این بانک ها در شبکه HV، به کاهش تلفات خطوط انتقال و تنظیم بهتر ولتاژ در کل سیستم کمک می کند.
- ظرفیت بالا: مناسب برای تأمین ظرفیت های توان راکتیو بسیار بالا (چندین MVAR) که برای سیستم های قدرت بزرگ ضروری است.
👇 مجموعه خازن های صنعتی که باعث کاهش مصرف برق مجموعه شما می شود:
مقایسه جامع و تفاوت های کلیدی
معیار مقایسه | بانک خازنی فشار ضعیف (LV) | بانک خازنی فشار قوی (HV) |
ولتاژ کار | زیر ۱۰۰۰ ولت (معمولاً ۴۰۰ ولت) | بالای ۱۰۰۰ ولت (معمولاً ۶ تا ۶۳ کیلوولت) |
ظرفیت واحد | کیلووار (KVAR) | مگاو‌ار (MVAR) |
محل نصب | نزدیک بارها (اصلاح موضعی) | پست ها و شین های اصلی (اصلاح مرکزی) |
تجهیز سوئیچینگ | کنتاکتور خازنی | کلید قدرت (Circuit Breaker) |
هزینه اولیه | کمتر (نسبت به واحد توان در LV) | بالاتر (به دلیل تجهیزات عایقی و حفاظتی گران) |
نیاز به راکتور | در صورت وجود هارمونیک | اغلب ضروری (برای کنترل جریان هجومی) |
مقایسه از نظر اقتصادی و ظرفیت
اگرچه هزینه کلی نصب و نگهداری بانک های HV بیشتر است، اما در ظرفیت های بسیار بالا، هزینه تولید و اتصال خازن در سمت فشار قوی به ازای هر MVAR ممکن است به صرفه تر از تجمیع تعداد بسیار زیادی از بانک های LV باشد.
مقایسه از نظر فنی و حفاظتی
- عایق بندی: اصلی ترین تفاوت فنی، در عایق بندی خازن ها و تجهیزات جانبی است. در HV، خازن ها باید قادر به تحمل ولتاژهای بالا باشند، که بر چگونگی انتخاب خازن ولتاژ بالا تأثیر مستقیم می گذارد.
- حفاظت: سیستم های HV نیازمند رله های پیچیده تری برای تشخیص خطاهای داخلی و عدم تعادل فاز هستند که در LV به ندرت استفاده می شود.
انتخاب زمان مناسب - چه زمانی از کدام استفاده کنیم؟
انتخاب بین بانک خازنی فشار ضعیف و فشار قوی به تحلیل دقیق نیازهای شبکه بستگی دارد:

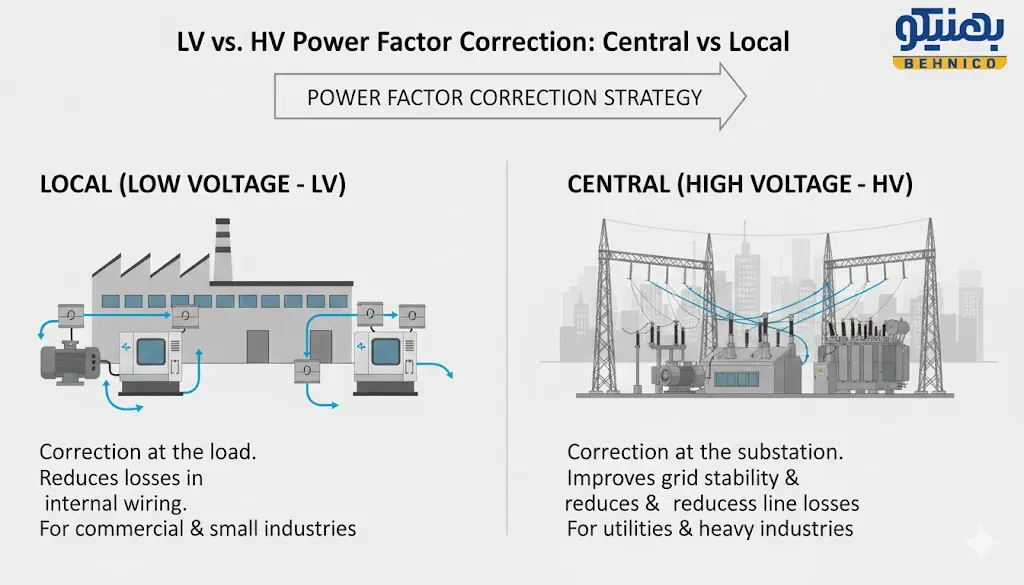

- معیار ۱؛ محل نصب و نوع اصلاح:
- اگر هدف، اصلاح ضریب توان موضعی برای یک یا چند بار بزرگ در ولتاژ ۴۰۰ ولت است، بانک های LV بهترین گزینه هستند.
- اگر هدف، اصلاح ضریب توان مرکزی کل یک پست توزیع یا بهبود پایداری ولتاژ در یک شین اصلی با ولتاژ متوسط به بالا است، بانک های HV انتخاب می شوند.
- معیار ۲؛ ظرفیت مورد نیاز:
- اگر نیاز به توان راکتیو در محدوده KVAR است، LV مناسب است.
- اگر نیاز به چندین MVAR توان راکتیو است، HV ضروری است.
بهترین روش انتخاب بانک خازنی برای کارخانجات با بارهای متعدد معمولاً استفاده ترکیبی از هر دو نوع است؛ یعنی بانک HV در ورودی اصلی و بانک های کوچک LV در نزدیکی بارهای بزرگ و پرنوسان.
