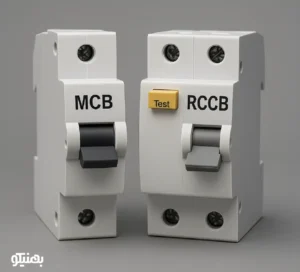

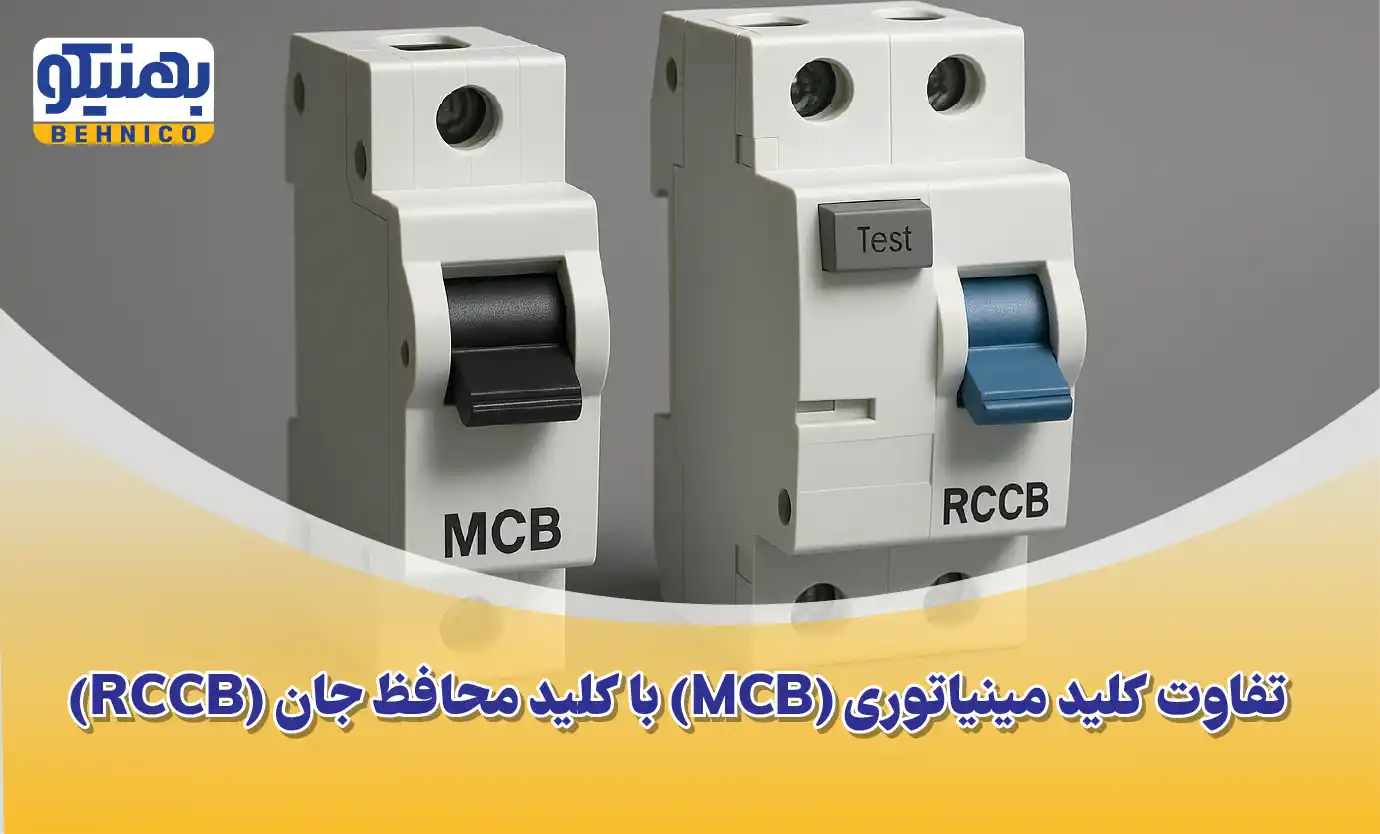

تفاوت کلید مینیاتوری و محافظ جان: راهنمای کامل برای ایمنی شما

کلید مینیاتوری چگونه کار می کند؟

درون هر MCB دو مکانیزم اصلی وجود دارد:

• مکانیزم حرارتی (برای اضافه بار): یک نوار فلزی بای-متال (Bimetal) که با عبور جریان بیش از حد، گرم شده، خم می شود و کلید را قطع می کند. این فرآیند کمی زمان بر است.
• مکانیزم مغناطیسی (برای اتصال کوتاه): یک سیم پیچ که با جهش ناگهانی جریان، تبدیل به آهنربا شده و اهرم قطع کننده را فوراً فعال می کند.



نکته کلیدی: وظیفه اصلی MCB حفاظت از سیم کشی و تجهیزات است، نه انسان. یک MCB متوجه نمی شود که جریان برق از بدن یک فرد در حال عبور است.

همانطور که انتخاب یک MCB مناسب برای حفاظت از مدارها حیاتی است، در سیستم های صنعتی بزرگ نیز انتخاب تجهیزات باکیفیت برای بهینه سازی و پایداری شبکه اهمیت دارد. برای مثال، مدیریت توان راکتیو و بهبود ضریب قدرت با استفاده از خازن های مناسب، نقش کلیدی در کاهش هزینه های برق و افزایش عمر تجهیزات ایفا می کند. مجموعه بهنیکو با ارائه مشاوره تخصصی، شما را در خرید خازن ۳ فاز متناسب با نیازهای صنعتی تان یاری می کند تا بهترین بازدهی را از سیستم خود دریافت کنید.

کلید محافظ جان (RCCB)؛ فرشته نجات در برابر برق گرفتگی

حالا به سراغ قهرمان اصلی حفاظت از انسان می رویم. کلید محافظ جان چیست؟ این قطعه که با نام های RCD یا کلید جریان تفاضلی نیز شناخته می شود، با یک هدف اصلی طراحی شده است: جلوگیری از برق گرفتگی و شوک الکتریکی کشنده.

برخلاف MCB که با "مقدار" جریان کار دارد، RCCB با "تعادل" جریان سر و کار دارد.

کلید محافظ جان چگونه کار می کند؟

فلسفه کار RCCB بسیار هوشمندانه و زیباست. این کلید به طور مداوم میزان جریانی که از طریق سیم فاز به یک وسیله برقی می رود را با میزان جریانی که از طریق سیم نول برمی گردد، مقایسه می کند.

• در حالت عادی: این دو جریان باید کاملاً با هم برابر باشند. هرچقدر جریان وارد مدار شود، همان مقدار هم باید برگردد (قانون اول کیرشهف).

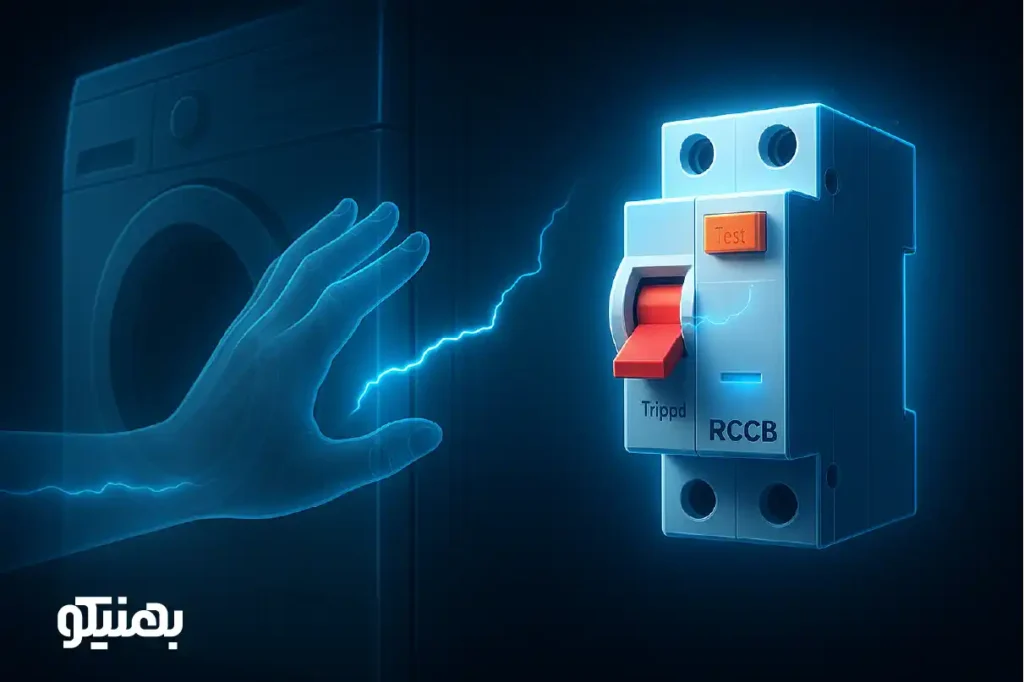

• در حالت خطر (نشت جریان): حالا تصور کنید بدن شما به صورت اتفاقی با بخش برق دار یک دستگاه معیوب (مثلاً بدنه ی فلزی لباسشویی که سیم کشی داخلی آن مشکل دارد) تماس پیدا می کند. در این لحظه، بخشی از جریان برق به جای بازگشت از طریق سیم نول، راه ساده تری پیدا می کند: بدن شما و سپس زمین!

این همان "جریان نشتی" (Residual Current) است. RCCB این عدم تعادل و اختلاف بین جریان رفت و برگشت را در کسری از ثانیه (معمولاً کمتر از ۳۰ میلی ثانیه) تشخیص می دهد. اگر این اختلاف حتی بسیار کوچک باشد (مثلاً ۳۰ میلی آمپر یا ۰.۰۳ آمپر)، کلید محافظ جان به سرعت عمل کرده و کل مدار را قطع می کند. این سرعت عمل بالا، قبل از اینکه جریان برق بتواند آسیب جدی به قلب و سیستم عصبی شما وارد کند، جان شما را نجات می دهد.

نکته کلیدی: وظیفه اصلی RCCB حفاظت از جان انسان در برابر شوک الکتریکی ناشی از تماس غیرمستقیم است. این کلید هیچ درکی از اضافه بار یا اتصال کوتاه ندارد!



جدال رو در رو؛ جدول مقایسه نهایی

برای جمع بندی و درک بهتر تفاوت کلید مینیاتوری و محافظ جان، بیایید ویژگی های آن ها را در یک جدول کنار هم قرار دهیم:

چرا به هر دو نیاز داریم؟

حالا که با وظایف هر کدام آشنا شدیم، پاسخ این سؤال روشن است: MCB و RCCB رقیب هم نیستند، بلکه مکمل یکدیگرند. آن ها یک تیم دو نفره قدرتمند را برای ایجاد ایمنی کامل تشکیل می دهند.

• سناریوی ۱: شما چند وسیله پرمصرف را به یک مدار وصل می کنید. MCB وارد عمل شده و برای جلوگیری از آتش سوزی، مدار را قطع می کند. RCCB در این صحنه نقشی ندارد.
• سناریوی ۲: شما به بدنه برق دار یک وسیله دست می زنید. RCCB نشت جریان از طریق بدن شما را تشخیص داده و برای نجات جان شما، مدار را قطع می کند. MCB احتمالاً متوجه این جریان کوچک نخواهد شد.
• سناریوی ۳ (بدترین حالت): یک دستگاه هم اتصال کوتاه داخلی دارد و هم بدنه آن برق دار است. در این حالت، هم MCB (به خاطر اتصال کوتاه) و هم RCCB (به خاطر نشت جریان) باید عمل کنند.

به همین دلیل در سیستم های برق کشی مدرن و استاندارد، همیشه یک کلید محافظ جان (RCCB) به عنوان کلید اصلی یا برای مدارهای حساس (مانند پریزهای آشپزخانه و حمام) نصب می شود و بعد از آن، برای هر خط یا مدار، یک کلید مینیاتوری (MCB) با آمپر مناسب قرار می گیرد.



اطمینان از کیفیت و اصالت قطعات در تابلوهای برق صنعتی، تضمین کننده پایداری تولید و ایمنی پرسنل است. هنگامی که به دنبال تجهیزاتی مانند خازن های اصلاح ضریب قدرت برای کارخانه خود هستید، دسترسی به منبعی معتبر که قیمت رقابتی و کیفیت بالا را هم زمان ارائه دهد، یک مزیت بزرگ محسوب می شود. برای استعلام قیمت خازن کارخانه، صنعتی و دریافت مشاوره از کارشناسان، مجموعه بهنیکو به عنوان یک شریک قابل اعتماد در کنار شماست.

یک قدم فراتر: آشنایی با RCBO

برای تکمیل بحث، بد نیست با یک قطعه ترکیبی به نام RCBO (Residual Current Circuit Breaker with Overload protection) نیز آشنا شوید. این قطعه در واقع ترکیبی از یک MCB و یک RCCB در یک بدنه واحد است. RCBO هم از مدار در برابر اضافه بار و اتصال کوتاه محافظت می کند و هم از انسان در برابر نشت جریان. این قطعات معمولاً گران تر و بزرگ تر هستند اما برای مکان هایی که فضا محدود است، یک راه حل عالی به شمار می روند.

نتیجه گیری: انتخابی هوشمندانه برای ایمنی کامل

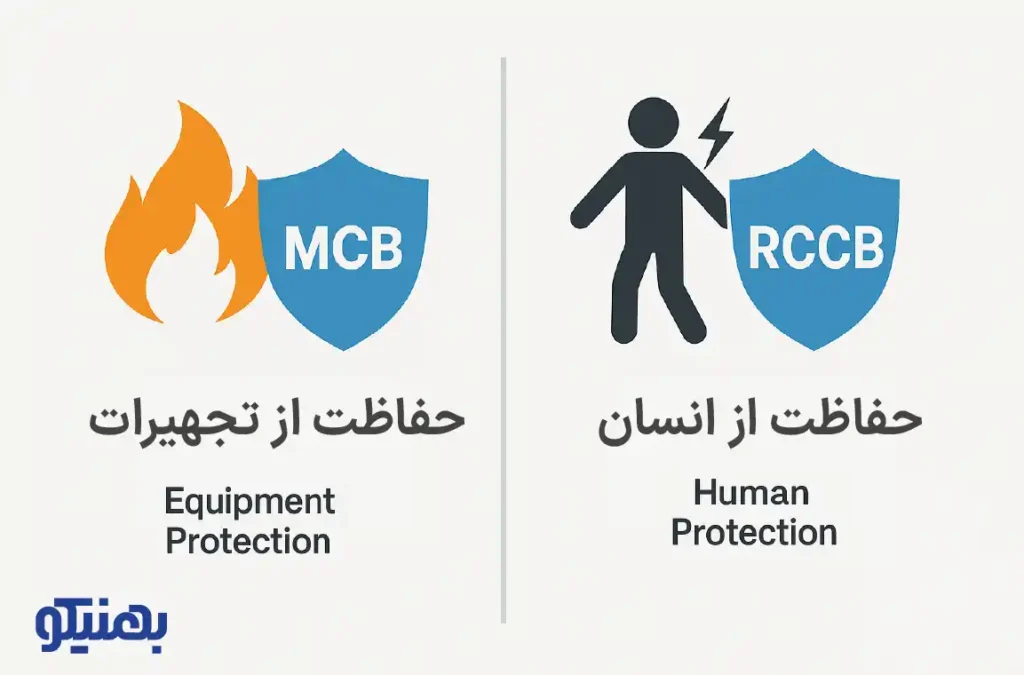

درک تفاوت کلید مینیاتوری و محافظ جان یک دانش تخصصی و حیاتی است. به طور خلاصه:

• MCB (کلید مینیاتوری): محافظ تجهیزات شما در برابر جریان های مخرب است.
• RCCB (کلید محافظ جان): محافظ جان شما در برابر شوک الکتریکی مرگبار است.

این دو هرگز جایگزین یکدیگر نمی شوند و برای یک سیستم ایمن، حضور هر دو الزامی است. دفعه بعد که به جعبه فیوز خود نگاه می کنید، با دید بازتری به این قطعات نگاه خواهید کرد و از نقشی که هرکدام در حفاظت از شما و دارایی هایتان ایفا می کنند، آگاه خواهید بود. سرمایه گذاری برای نصب صحیح این دو قطعه، یکی از مهم ترین و هوشمندانه ترین کارهایی است که می توانید برای ایمنی خود و عزیزانتان انجام دهید.
