مقایسه اصلاح ضریب قدرت با خازن یا Active PFC
در دنیای مهندسی برق و الکترونیک، مدیریت مصرف انرژی و بالا بردن راندمان سیستم ها حرف اول را می زند. یکی از چالش های همیشگی، اتلاف انرژی ناشی از اختلاف فاز بین ولتاژ و جریان است. امروزه در طراحی سیستم های قدرت، بحث مقایسه اصلاح ضریب قدرت خازنی و Active PFC به یک چالش مهم برای مهندسان تبدیل شده است. در این مقاله به بررسی دقیق این دو روش می پردازیم تا بدانیم کدام یک برای پروژه ی شما مناسب تر است.
مفاهیم پایه؛ اصلاح ضریب قدرت (PFC) به زبان ساده
اصلاح ضریب توان یا Power Factor Correction که به اختصار PFC نامیده می شود، فرآیندی است که طی آن تلاش می شود ضریب توان یک مدار (عددی بین ۰ و ۱) به عدد یک نزدیک شود. هرچه این عدد به ۱ نزدیک تر باشد، یعنی سیستم از توان ارسالی توسط شبکه، استفاده بهینه تری می کند.
ضریب توان چیست و چرا بهبود آن اهمیت دارد؟

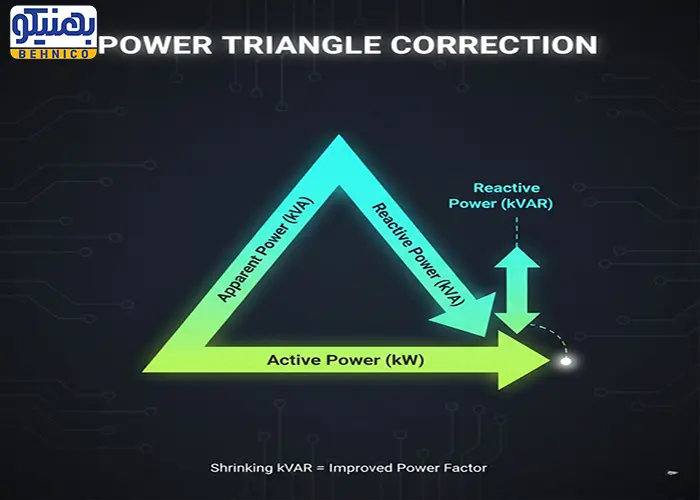

ضریب توان نسبت توان واقعی (W) به توان ظاهری (VA) است. وقتی ضریب توان پایین باشد، جریان بیشتری از سیم ها عبور می کند بدون اینکه کار مفید بیشتری انجام شود. این موضوع باعث داغ شدن سیم کشی ها، آسیب به ترانسفورماتورها و جریمه های سنگین در قبوض برق صنعتی می شود.
تفاوت توان راکتیو و توان اکتیو در سیستم های الکتریکی
توان اکتیو همان توانی است که کار انجام می دهد (مثلاً چرخش موتور یا روشنایی لامپ)، در حالی که توان راکتیو برای ایجاد میدان های مغناطیسی در موتورها و ترانس ها لازم است اما مصرف نمی شود و مدام بین منبع و مصرف کننده در رفت و آمد است. جبران سازی توان راکتیو با خازن یا مدارات الکترونیکی، راهکار حذف این رفت و آمد بیهوده است.
👇 مجموعه خازن های صنعتی که باعث کاهش مصرف برق مجموعه شما می شود:
روش سنتی؛ اصلاح ضریب قدرت خازنی (Passive PFC)
روش غیرفعال یا Passive، قدیمی ترین و ساده ترین راه برای بهبود ضریب توان است. در این روش از المان های غیرفعال مثل سلف و خازن استفاده می شود.
جبران سازی توان راکتیو با خازن چگونه انجام می شود؟

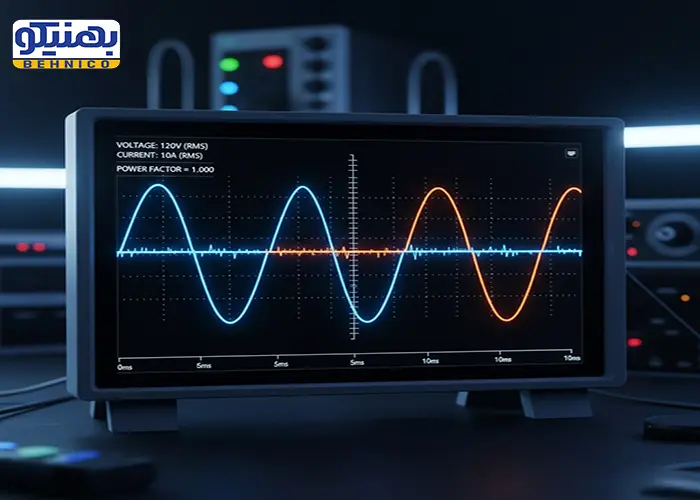

از آنجایی که اکثر بارهای صنعتی (مثل موتورها) خاصیت سلفی دارند، جریان از ولتاژ عقب می ماند. با قرار دادن خازن در مدار، یک جریان پیش رو ایجاد می شود که اثر سلف را خنثی کرده و جریان را با ولتاژ هم فاز می کند.

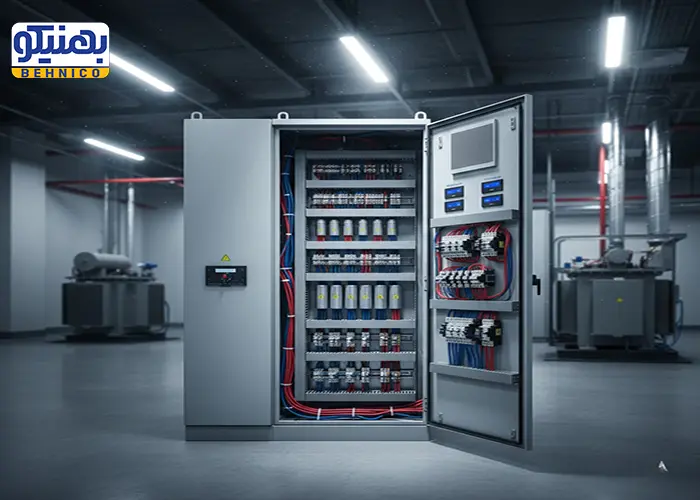

مزایا و معایب استفاده از بانک خازنی در پروژه های صنعتی
- مزایا: ساختار بسیار ساده، قیمت ارزان در توان های بسیار بالا و عدم تولید نویز فرکانس بالا.
- معایب: وزن بسیار زیاد، حجم اشغال شده بزرگ، حساسیت به نوسانات ولتاژ و عدم توانایی در حذف هارمونیک های جریان.
🟢 تامین مستقیم تجهیزات اصلاح ضریب قدرت از بهنیکو
اگر به دنبال مناسب ترین قیمت خرید خازن کارخانه و تجهیزات باکیفیت برای تابلوهای برق خود هستید، لیست قیمت به روز را از ما بخواهید. کیفیت تضمین شده، شرط اول همکاری ماست.
تکنولوژی مدرن؛ اصلاح ضریب قدرت فعال یا Active PFC
با ظهور الکترونیک قدرت، روش جدیدی به نام اصلاح ضریب قدرت فعال یا Active PFC معرفی شد که به جای قطعات حجیم، از سوییچینگ های هوشمند استفاده می کند.
مدار Active PFC چگونه کار می کند؟
این مدار معمولاً شامل یک مبدل Boost (افزاینده) است که با استفاده از یک آی سی کنترلر، جریان ورودی را به گونه ای شکل می دهد که دقیقاً مشابه موج سینوسی ولتاژ شود. این کار باعث می شود ضریب توان در اکثر مواقع بالای ۰.۹۹ باشد.
نقش منابع تغذیه سوئیچینگ در ترویج PFC فعال
امروزه در اکثر پاورهای کامپیوتر و شارژرهای لپ تاپ، تفاوت PFC فعال و غیرفعال کاملاً مشهود است. منابع تغذیه سوئیچینگ مدرن به دلیل حساسیت بالا، لزوماً از نوع Active استفاده می کنند تا از تداخلات شبکه جلوگیری کنند.

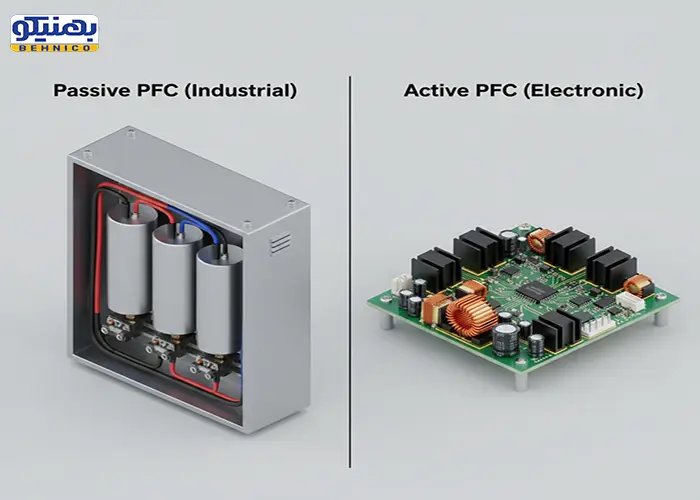

تحلیل فنی؛ مقایسه اصلاح ضریب قدرت خازنی و Active PFC
در این بخش به مقایسه راندمان اصلاح ضریب توان فعال در مقابل خازن می پردازیم تا تفاوت های عملکردی آن ها روشن شود.
بررسی راندمان انرژی و تلفات گرمایی در هر دو روش
در روش خازنی، به دلیل مقاومت داخلی خازن ها و سلف ها، بخشی از انرژی به صورت گرما تلف می شود. اما در Active PFC، اگرچه سوییچینگ تلفاتی دارد، اما به دلیل کنترل دقیق، راندمان کلی سیستم (به خصوص در بارهای متغیر) بسیار بالاتر است.
تاثیر بر کیفیت توان و کاهش هارمونیک های شبکه (THD)
یکی از بزرگترین مزایای Active PFC نسبت به خازن، توانایی عالی در کاهش اعوجاج هارمونیکی کل (THD) است. خازن ها نمی توانند هارمونیک های تولید شده توسط تجهیزات الکترونیکی را حذف کنند، اما Active PFC جریان را به صورت کاملاً سینوسی از شبکه می کشد.
مقایسه ابعاد فیزیکی، وزن و پیچیدگی طراحی
روش خازنی به شدت سنگین و حجیم است (بانک های خازنی بزرگ). در مقابل، مدارات Active PFC بسیار کوچک و سبک هستند و به راحتی داخل یک منبع تغذیه کوچک جا می شوند، هرچند طراحی مدار آن ها بسیار پیچیده تر است.
راهنمای انتخاب؛ بهترین روش اصلاح ضریب توان برای پروژه شما
انتخاب بین این دو روش به نوع مصرف کننده شما بستگی دارد:
- چه زمانی استفاده از اصلاح ضریب قدرت غیرفعال (خازن) اقتصادی تر است؟ در کارخانه های بزرگ با الکتروموتورهای عظیم که بارها تغییرات ناگهانی ندارند، بانک خازنی همچنان پادشاهی می کند.
- چه زمانی Active PFC الزامی است؟ در سیستم های مخابراتی، سرورها، تجهیزات پزشکی و هر جایی که حساسیت به نویز زیاد و فضا محدود است.
سوالات متداول (FAQ)
۱. آیا Active PFC می تواند جایگزین کامل بانک خازنی در کارخانه ها شود؟
خیر؛ در حال حاضر هزینه اجرای Active PFC برای توان های مگاواتی بسیار بالاست. برای بارهای موتوری بزرگ، همچنان ترکیبی از بانک خازنی هوشمند اقتصادی تر است.
۲. تاثیر اصلاح ضریب قدرت بر کاهش هزینه قبض برق چقدر است؟
در مصارف صنعتی، پایین بودن ضریب توان زیر ۰.۹ باعث جریمه های سنگین (راکتور) می شود. با اصلاح آن، این جریمه به صفر می رسد و هزینه ها بین ۱۰ تا ۳۰ درصد کاهش می یابد.
۳. تفاوت PFC فعال و غیرفعال در منابع تغذیه کامپیوتر (PSU) چیست؟
پاورهای دارای Active PFC می توانند با ولتاژهای مختلف ورودی (۱۱۰ تا ۲۲۰ ولت) کار کنند و ضریب توان بالاتری دارند، در حالی که مدل های غیرفعال سنگین تر بوده و بازدهی کمتری دارند.
۴. آیا مدار Active PFC باعث ایجاد نویز الکترومغناطیسی (EMI) می شود؟
بله، به دلیل سوییچینگ سریع، نویز ایجاد می کند؛ به همین دلیل در این مدارها حتماً از فیلترهای EMI پیشرفته استفاده می شود تا استانداردهای سلامتی رعایت شود.
