اهمیت ضریب توان و نقش حیاتی خازن ها
در دنیای مهندسی برق، بازدهی و مصرف بهینه ی انرژی از اهمیت فوق العاده ای برخوردار است. یکی از مهم ترین شاخص هایی که بر این بازدهی تأثیر مستقیم دارد، ضریب توان (Power Factor) است. ضریب K در محاسبه خازن نقشی کلیدی دارد؛ ضریب توان نسبت توان واقعی مصرف شده (که کار مفید انجام می دهد) به توان ظاهری (کل توان ورودی به سیستم) است. تجهیزاتی مانند موتورهای الکتریکی و ترانسفورماتورها، علاوه بر توان واقعی، به "توان راکتیو" نیاز دارند تا میدان مغناطیسی لازم برای عملکرد خود را تولید کنند.
اگر ضریب توان یک سیستم پایین باشد (مثلاً کمتر از 0.9)، به این معنی است که سهم توان راکتیو زیاد است. این امر نه تنها باعث تحمیل بار اضافی بر شبکه توزیع، افزایش جریان و افت ولتاژ می شود، بلکه در نهایت منجر به جریمه های مالی سنگین از سوی شرکت های برق خواهد شد.

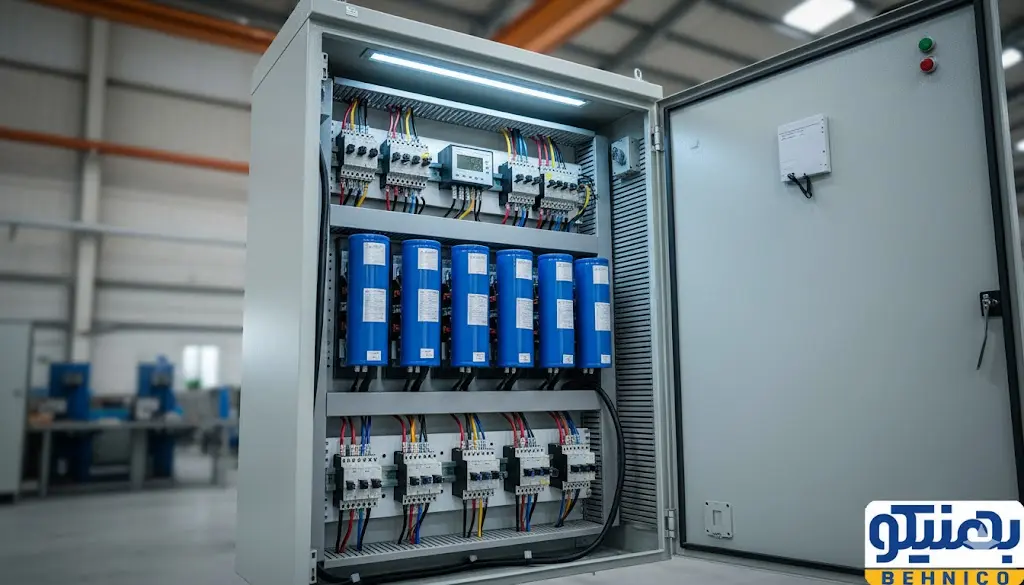

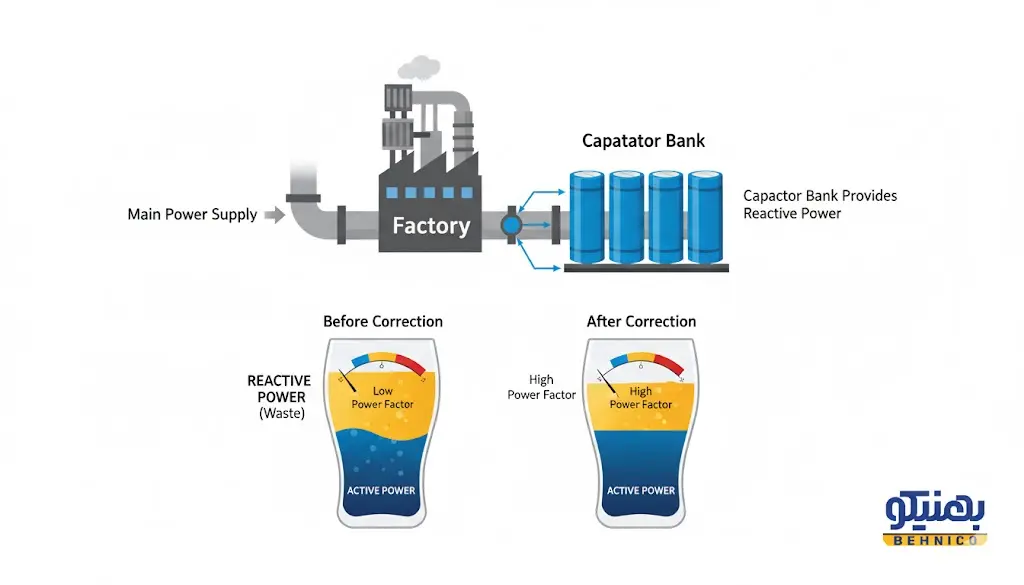

راهکار اصلی برای جبران سازی این توان راکتیو، استفاده از خازن های بانکی است. این خازن ها، توان راکتیو مورد نیاز تجهیزات را به صورت محلی تأمین می کنند و از کشیده شدن آن از شبکه جلوگیری کرده و در نتیجه باعث ارتقای ضریب توان می شوند. اما سؤال کلیدی این است: ظرفیت خازن بانکی مورد نیاز چقدر است؟ پاسخ این سؤال در شناخت ضریب K در محاسبه خازنی نهفته است.
شناخت ضریب K در محاسبه خازنی
ضریب K، قلب تپنده در فرمول محاسبه ظرفیت خازنی برای اصلاح ضریب توان است.
تعریف ضریب K و جایگاه آن
ضریب K (Power Factor Correction Factor) یک فاکتور بدون واحد است که به سادگی، میزان توان راکتیوی را که باید جبران شود تا ضریب توان از یک مقدار اولیه به یک مقدار هدف برسد، مشخص می کند.
از نظر ریاضی، ضریب K عبارت است از:
K = tanϕ₁ − tanϕ₂
- ϕ₁: زاویه ضریب توان اولیه (قبل از جبران سازی).
- ϕ₂: زاویه ضریب توان هدف (مقدار دلخواه جدید، معمولاً 0.95 یا بیشتر).
- tanϕ: نسبت توان راکتیو به توان واقعی (P/Q).
توضیح فیزیکی ضریب K

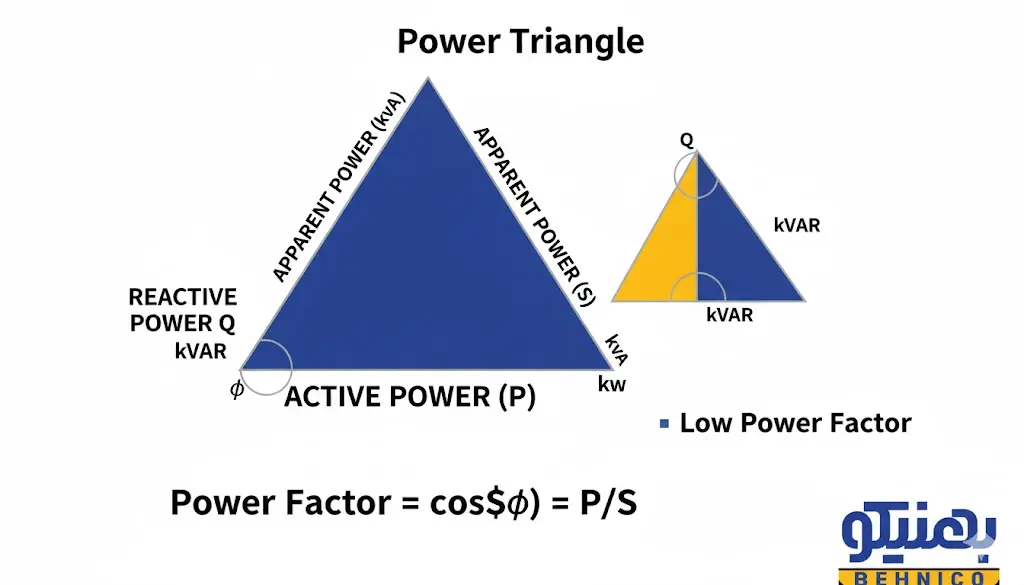

ضریب K در واقع میزان توانی راکتیو اضافی بر واحد توان واقعی نشان می دهد که باید با نصب خازن ها حذف یا خنثی شود. این فاکتور به مهندسان اجازه می دهد تا بدون درگیر شدن در محاسبات پیچیده‌ی مثلث توان برای هر کارخانه، مستقیماً میزان جبران سازی لازم را از روی جداول استاندارد استخراج کنند. این سهولت، در محاسبات اولیه برای نحوه محاسبه ظرفیت خازن بانکی بسیار حائز اهمیت است.
👇 مجموعه خازن های صنعتی که باعث کاهش مصرف برق مجموعه شما می شود:
نحوه محاسبه ظرفیت خازن بانکی (فرمول ها و مثال های عملی)
برای تعیین دقیق ظرفیت خازن های بانکی مورد نیاز، باید توان راکتیو جبران‌سازی مورد نظر (Qc) را بر حسب کیلووار (kVAR) محاسبه کنیم.
فرمول اصلی محاسبه ظرفیت خازن
ظرفیت خازنی مورد نیاز (Qc) با ضرب توان واقعی مصرفی سیستم (P) در ضریب K به دست می‌آید:
Qc(kVAR)=P(kW)×K
که در آن K همان (tanϕ₁ − tanϕ₂) است.
توضیح گام به گام محاسبه ظرفیت خازن بانکی
برای یک مهندس فنی، مراحل به شرح زیر است:

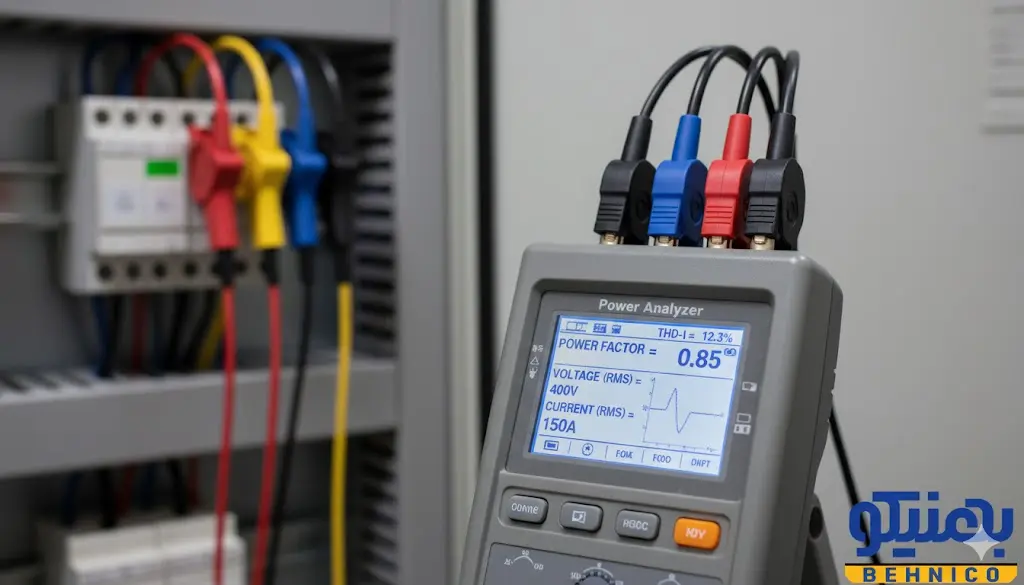

- تعیین توان واقعی (P ): این مقدار (بر حسب kW) از صورت‌حساب برق یا اندازه گیری با دستگاه های آنالیزور توان به دست می آید.
- تعیین ضریب توان اولیه (cosϕ₁): این مقدار نیز از صورت‌حساب یا اندازه گیری استخراج می شود (مثلاً 0.75).
- تعیین ضریب توان هدف (cosϕ₂): این مقدار معمولاً یک استاندارد (مثلاً 0.95 یا 0.98) است که برای رسیدن به آن برنامه ریزی می کنید.
- استخراج ضریب K: با مراجعه به جدول ضریب K (بخش بعدی) و تلاقی ستون cosϕ₂ هدف با ردیف cosϕ₁ اولیه، مقدار K به دست می آید.
- محاسبه Qc: با ضرب P در K، ظرفیت خازن بانکی مورد نیاز محاسبه می شود.
مثال محاسباتی ساده
فرض کنید:
- توان واقعی کارخانه (P):500 kW ضریب توان اولیه
- (cosϕ₁):𝟎.𝟖 ضریب توان هدف
- (cosϕ₂):𝟎.𝟗𝟓
با مراجعه به جدول استاندارد (یا با محاسبه tan زوایا): K ضریب برای این انتقال تقریباً 𝟎.𝟒𝟐𝟏خواهد بود.
ظرفیت خازن مورد نیاز:
Qc = 500 kW × 0.421 = 210.5 kVAR
جدول کامل ضریب K؛ کلید طلایی ارتقای ضریب توان
جدول ضریب K ساده ترین و سریع ترین ابزار برای محاسبه kVAR مورد نیاز است.
توضیح ساختار جدول ضریب K و نحوه استفاده از آن
این جدول معمولاً شامل ستون هایی برای ضریب توان هدف (cosϕ₂) و ردیف هایی برای ضریب توان اولیه (cosϕ₁) است. عددی که در محل تلاقی یک ردیف و یک ستون قرار دارد، همان ضریب K است.
cosϕ₁ (اولیه) | هدف cosϕ₂ =0.90 | هدف cosϕ₂ =0.95 | هدف cosϕ₂ =0.98 |
0.70 | 0.407 | 0.598 | 0.749 |
0.75 | 0.286 | 0.478 | 0.628 |
0.80 | 0.174 | 0.366 | 0.517 |
0.85 | 0.076 | 0.267 | 0.417 |
تشریح اهمیت انتخاب ضریب K مناسب
انتخاب دقیق ضریب K مناسب حیاتی است. اگر K کمتر از حد نیاز انتخاب شود، جبران سازی ناقص خواهد بود و همچنان متحمل جریمه خواهید شد. اگر K بیشتر از حد نیاز انتخاب شود، سیستم دچار "جبران سازی بیش از حد" (Over-Compensation) شده که می تواند باعث افزایش ناخواسته ولتاژ و آسیب به تجهیزات شود. برای همین، استفاده از یک سیستم بانک خازنی اتوماتیک که پله های خازن را بر اساس بار و K لحظه‌ای وارد مدار می‌کند، بهترین راهکار فنی است.
🔴 جریمه های اداره برق کافی است!
ضریب توان پایین هر ماه هزینه های سنگینی بر کسب و کار شما تحمیل می کند. تیم تخصصی بهنیکو با محاسبه دقیق ضریب K و نصب بانک های خازنی مدرن، نه تنها جریمه های شما را حذف می کند، بلکه مصرف برق با خازن را بهینه سازی کرده و سودآوری را افزایش می دهد.
همین حالا برای دریافت مشاوره رایگان تخصصی و ارزیابی سیستم خود با ما تماس بگیرید! 01144443988 - 01144443979
ملاحظات فنی در انتخاب خازن و ضریب K
محاسبه ظرفیت خازنی تنها گام اول است. مهندسان باید عوامل فنی دیگری را نیز در نظر بگیرند:
- تأثیر هارمونیک ها: در سیستم هایی که از تجهیزات الکترونیک قدرت (مانند درایوهای سرعت متغیر، یوپی اس ها و کوره های القایی) استفاده می کنند، جریان های هارمونیک تولید می شوند. این جریان ها می توانند خازن های معمولی را به سرعت تخریب کنند. در این موارد، استفاده از خازن های فیلتر هارمونیک به همراه راکتور ضروری است.
- ولتاژ و فرکانس سیستم: ظرفیت خازنی انتخابی باید با ولتاژ نامی سیستم (مثلاً 400V) مطابقت داشته باشد. فرکانس سیستم (Hz50) نیز در طراحی بانک خازنی مورد استفاده قرار می گیرد.

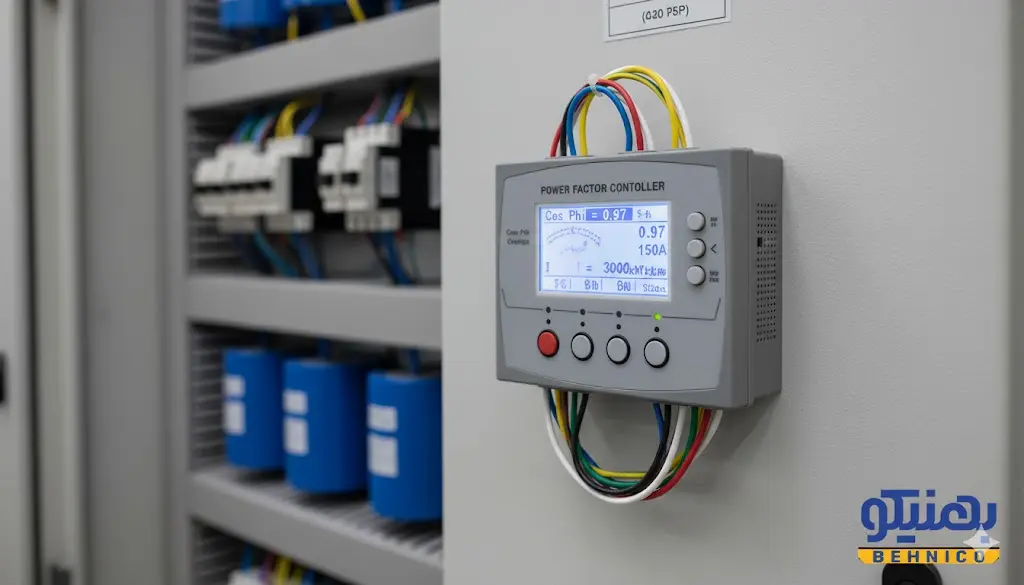

- جبران سازی ثابت در مقابل اتوماتیک: برای بارهای کوچک و ثابت، می توان از جبران سازی ثابت استفاده کرد. اما برای بارهای صنعتی متغیر، استفاده از بانک های خازنی پله ای (اتوماتیک) که با یک رگولاتور ضریب توان، پله‌های خازن را وارد یا خارج می کنند، تنها راه تضمین محاسبه دقیق ظرفیت خازن بانکی به صورت لحظه ای است.
سوالات پر تکرار (FAQ)
1.ضریب توان ایده آل چند است و چرا نمی‌توان به 1 دست یافت؟
ضریب توان ایده آل، 1 (واحد) است که به معنای صفر بودن توان راکتیو است. با این حال، دستیابی به آن در عمل بسیار دشوار است زیرا:
- تجهیزات صنعتی (موتورها) به طور ذاتی به توان راکتیو نیاز دارند.
برای رسیدن به cosϕ=1 نیاز به تزریق بسیار زیاد توان خازنی است که می تواند منجر به جبران سازی بیش از حد و افزایش ولتاژ خطرناک شود. - استاندارد رایج و هدف اغلب شرکت ها 0.95 تا 0.98 است.
2.اگراز ضریب K اشتباه استفاده کنیم چه اتفاقی می افتد؟
استفاده از ضریب K نامناسب منجر به:
- K کوچک تر از حد نیاز: جبران سازی ناقص و ادامه جریمه شدن توسط اداره برق.
- K بزرگ تر از حد نیاز: جبران سازی بیش از حد، ایجاد توان راکتیو خازنی در سیستم و افزایش ناخواسته ولتاژ (بخصوص در بارهای سبک) که به عمر تجهیزات آسیب می زند.
3.عوامل تأثیرگذار بر عمر مفید خازن های بانکی چیست؟
مهم ترین عوامل عبارتند از:
- دمای محیط بالا (کاهش ظرفیت و عمر).
- ولتاژ بیش از حد مجاز (به دلیل جبران سازی بیش از حد).
- وجود هارمونیک های زیاد (که باعث گرم شدن و خرابی دی الکتریک خازن می شود).
4.آیامحاسبه ظرفیت خازن برای موتورهای تکی با خازن بانکی تفاوت دارد؟
بله.
- محاسبه برای موتور تکی: هدف جبران سازی توان راکتیو خود موتور است و خازن مستقیماً به پایانه های موتور متصل می شود. ظرفیت خازن باید کمتر از توان بی باری موتور باشد.
- محاسبه خازن بانکی: هدف، جبران‌سازی کلی در تابلوی اصلی برای کل بار کارخانه است و از ضریب K در محاسبه خازن استفاده می شود.
5.جریمه های اداره برق برای ضریب توان پایین چقدر است؟
در بسیاری از کشورها، اگر ضریب توان از یک حد مشخص (معمولاً 0.90 یا 0.92) پایین تر بیاید، شرکت های توزیع برق بر اساس میزان توان راکتیو اضافی که از شبکه کشیده شده است، جریمه های سنگینی را اعمال می کنند. این جریمه ها یکی از قوی ترین محرک‌ها برای سرمایه گذاری در نصب بانک های خازنی است.
✅ تضمین کیفیت با بهترین قیمت خرید خازن
پس از مطالعه نحوه محاسبه ظرفیت خازن بانکی، زمان انتخاب تجهیزات فرا رسیده است. بهنیکو تأمین کننده مستقیم انواع خازن های مرغوب، رگولاتورها و تجهیزات جانبی با استاندارد بین المللی است. کیفیت را فدای هزینه نکنید.
جهت استعلام قیمت خرید خازن و دریافت کاتالوگ فنی محصولات با تضمین اصالت، کلیک کنید.
نتیجه گیری؛ ضریب K، پلی به سوی بهره وری حداکثری
شناخت ضریب K در محاسبه خازنی بیش از یک فرمول ریاضی است؛ این فاکتور ابزاری عملی و حیاتی برای هر مهندس برق است. استفاده صحیح از جدول ضریب K تضمین می‌کند که شما محاسبه دقیق ظرفیت خازن بانکی را انجام داده اید. با انتخاب K مناسب و نصب بانک‌های خازنی با ظرفیت صحیح، نه تنها از جریمه های مالی جلوگیری می کنید، بلکه با کاهش جریان خطوط و بهبود ولتاژ، به بهره وری حداکثری و افزایش طول عمر کلیه تجهیزات الکتریکی خود نیز دست خواهید یافت.
