اهمیت جبران توان راکتیو در سیستم های موتوری
تعریف توان راکتیو (Q) به زبان ساده، آن بخش از توان الکتریکی است که در مدار جریان دارد اما کار مفیدی (مانند چرخاندن شفت موتوری ایجاد گرما) انجام نمی دهد. در سیستم های AC، موتورهای القایی (الکتروموتورها) برای ایجاد میدان مغناطیسی لازم جهت کارکرد، به شدت از این توان استفاده می کنند.
این مصرف توان راکتیو باعث می شود که اختلاف فاز بین ولتاژ و جریان زیاد شده و در نتیجه، ضریب توان (Power Factor) سیستم پایین بیاید. ضریب توان پایین، صرفاً به معنای کاهش بازده نیست، بلکه مشکلات متعددی را در پی دارد: افزایش جریان خط، بالا رفتن تلفات I²R در تجهیزات، کاهش ظرفیت قابل استفاده ترانسفورماتورها و فیدرها، و از همه مهم تر، اعمال جریمه های سنگین توسط شرکت برق.
برای حل این مشکل، خازن ها به عنوان منبع تولیدکننده ی توان راکتیو خازنی (برخلاف ماهیت سلفی موتور) در نظر گرفته می شوند. هدف این مقاله، آموزش دقیق و عملی محاسبه Qc خازن مورد نیاز برای دستیابی به یک ضریب توان بهینه است.
مبانی ضریب توان و عملکرد الکتروموتورها

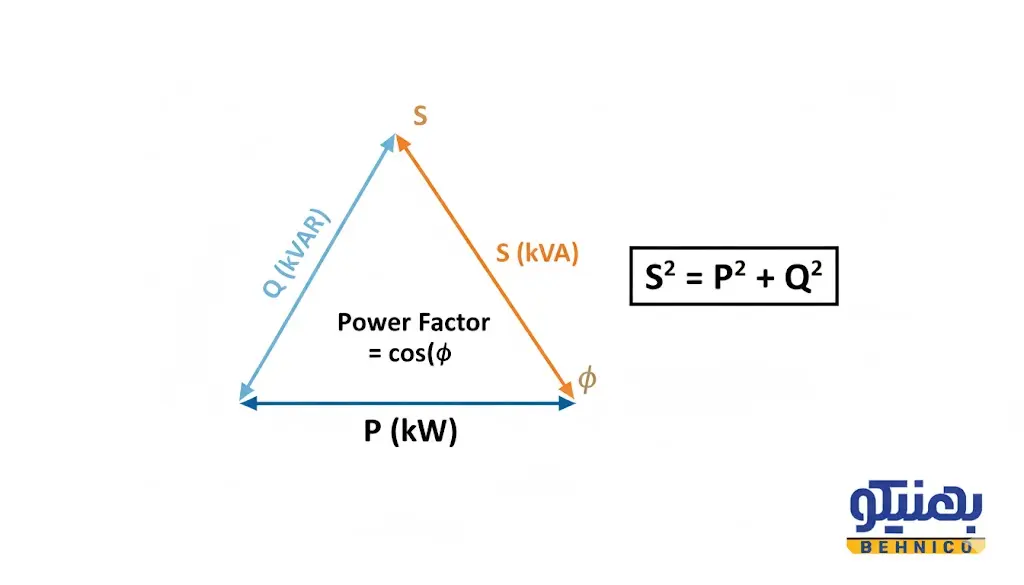

تعریف ضریب توان (cos𝜙) و مثلث توان
ضریب توان، نسبت توان اکتیو (P) (توان مفید) به توان ظاهری (S) (کل توانی که از شبکه کشیده می شود) است:
cosφ =
PS
این سه توان، اجزای مثلث توان هستند که توسط رابطه ی فیثاغورث به هم مرتبط می شوند:
S2 = P2 + Q2
دلیل مصرف توان راکتیو توسط موتورهای القایی
الکتروموتورهای القایی برای تبدیل انرژی الکتریکی به مکانیکی، نیاز به یک میدان مغناطیسی دوار دارند. جریان مغناطیس کنند لازم برای ایجاد این میدان، یک جریان کاملاً سلفی است که وظیفه اش ذخیره و آزادسازی انرژی در هر سیکل است. این تبادل انرژی، همان مصرف توان راکتیو موتور القایی است.
تاثیر ضریب توان بر هزینه ها
فرض کنید یک موتور به توان 100kW دارید. اگر ضریب توان 0.8 باشد، توان ظاهری (S) کشیده شده از شبکه 125kVA خواهد بود. اگر ضریب توان را به 0.98 برسانیم، توان ظاهری مورد نیاز فقط 102kVA می شود. این یعنی کاهش ۲۳ درصدی جریان خط، که مستقیماً منجر به:
- کاهش جریان خط و تلفات I²R : کابل ها و تجهیزات گرمای کمتری تولید می کنند.
- آزادسازی ظرفیت ترانسفورماتور و فیدرها: می توانید موتورهای بیشتری را با تجهیزات موجود تغذیه کنید.
- جلوگیری از جریمه های شرکت برق: شرکت های برق معمولاً برای ضریب توان زیر 0.9 جریمه اعمال می کنند.

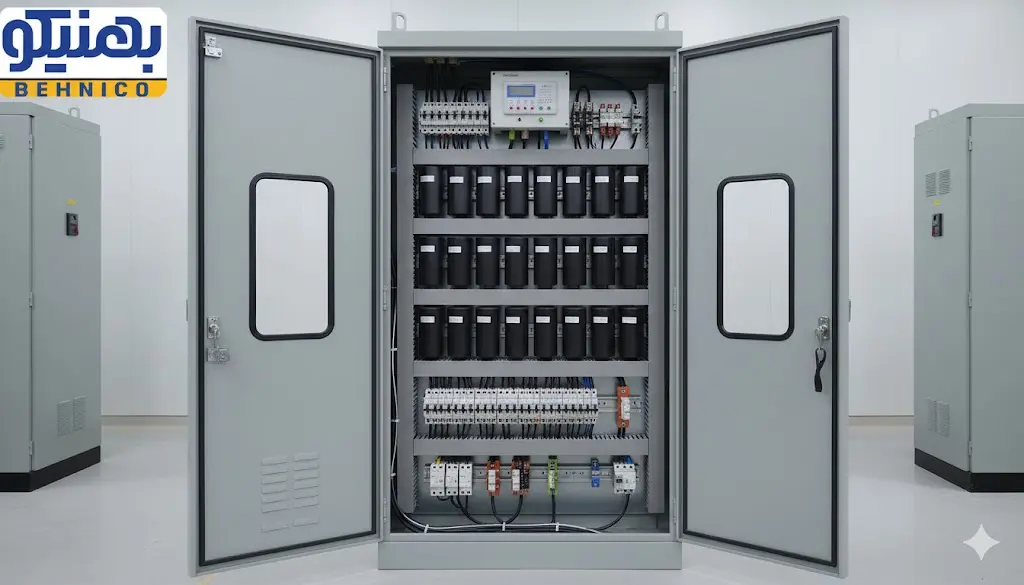

👇 مجموعه خازن های صنعتی که باعث کاهش مصرف برق مجموعه شما می شود:
هدف و مزایای محاسبه Qc خازن مورد نیاز

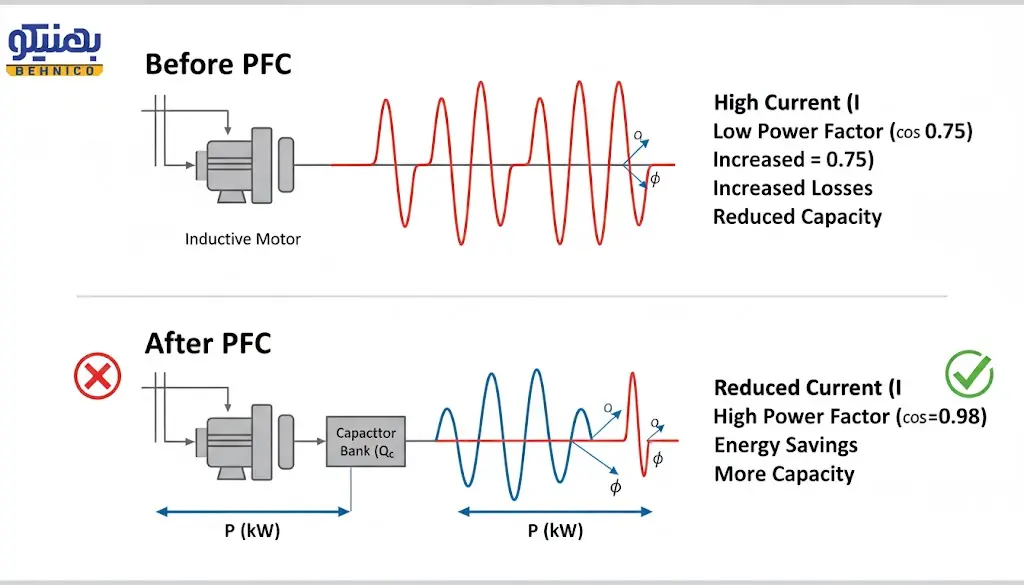

هدف از محاسبه Qc خازن مورد نیاز، یافتن ظرفیت بهینه خازن (Qc) است که با اتصال آن موازی با موتور، توان راکتیو سلفی موتور توسط توان راکتیو خازنی تأمین شده و در نتیجه جریان کشیده شده از شبکه اصلی کاهش یابد.
مزایای نصب بانک خازنی برای موتورهای الکتریکی:
- کاهش قبض برق: با حذف جریمه توان راکتیو و کاهش تلفات انرژی.
- افزایش طول عمر تجهیزات: به دلیل کارکرد تجهیزات تحت جریان کمتر.
- بهبود کیفیت ولتاژ: کاهش افت ولتاژ در خطوط انتقال کارخانه.
- افزایش ظرفیت تولیدی: امکان نصب تجهیزات جدید بدون نیاز به ارتقاء ترانسفورماتور.
💡 بهینه سازی و حذف توان راکتیو اضافی!
آیا می دانید ضریب توان پایین، ماهانه چقدر به قبض برق شما اضافه می کند؟
همین امروز با کارشناسان فنی مجموعه ی بهنیکو تماس بگیرید تا: محاسبه دقیق Qc خازن مورد نیاز سیستم شما را انجام دهند. مشاوره ی تخصصی برای حذف توان راکتیو و جلوگیری از جریمه دریافت کنید.
📞 مشاوره رایگان محاسبه خازن و جبران ساز توان راکتیو از بهنیکو با ما تماس بگیرید تا ظرفیت تجهیزات خود را آزاد کنید! 01144443988 - 01144443979
روش های گام به گام محاسبه Qc خازن مورد نیاز برای موتورهای الکتریکی
برای محاسبه دقیق Qc خازن مورد نیاز بر اساس اطلاعات پلاک موتور و یا اندازه گیری های واقعی، از روش مثلث توان استفاده می شود.
گام اول؛جمع آوری داده ها
- توان اکتیو (P) : توان مصرفی موتور بر حسب kW. (از اندازه گیری با پاورمتر یا توان نامی موتور در بار کامل)
- ضریب توان اولیه (cosφ1): ضریب توان قبل از نصب خازن. (از اندازه گیری یا اطلاعات پلاک موتور)
- ضریب توان هدف (cosφ2): ضریب توان مطلوب (استاندارد ایران معمولاً 0.9).
گام دوم؛ تبدیل ضریب توان به تانژانت زاویه
برای استفاده در فرمول، باید cos𝜙 را به tan𝜙 تبدیل کنیم. می دانیم:
tanφ =
QP
و همچنین:
tanφ = √1(cosφ)2− 1
1.محاسبه tanφ1: مربوط به ضریب توان اولیه (cosφ1)
2.محاسبه tanφ2: مربوط به ضریب توان هدف (cosφ2)
گام سوم؛ استفاده از فرمول اصلی محاسبه Qc خازن مورد نیاز
ظرفیت خازن مورد نیاز (Qc) برابر است با مقدار توان راکتیوی که باید از سیستم حذف شود تا ضریب توان از cosφ1 به cosφ2 برسد.
Qc = P (tanφ1 − tanφ2)
- Qc: توان راکتیو خازنی بر حسب kVAR
- P : توان اکتیو موتور بر حسب kW
مثال: یک موتور 50kW با ضریب توان اولیه 0.75 کار می کند. هدف، رساندن ضریب توان به 0.95 است.
- cosφ1 = 0.75 ⇒ tanφ1 = √((1 / 0.752) − 1) ≈ 0.8819
- cosφ2 = 0.95 ⇒ tanφ2 = √((1 / 0.952) − 1) ≈ 0.3287
- محاسبه خازن:
Qc = 50 kW (0.8819 − 0.3287) = 50 kW × 0.5532 ≈ 27.66 kVAR
پس، به یک بانک خازنی برای موتورهای الکتریکی با ظرفیت حدود 28kVAR نیاز داریم.
گام چهارم؛ در نظر گرفتن عوامل اصلاحی
- اثر تغییرات بار بر جبران توان: موتورها در بار کامل کمترین توان راکتیو و در بار کمترین (زیر ۵۰٪) بیشترین توان راکتیو را مصرف می کنند. در روش جبران انفرادی، بهتر است Qc را بر اساس ۸۰٪ تا ۹۰٪ بار نامی موتور محاسبه کنید تا از جبران اضافه جلوگیری شود.
راهنمای عملی نصب بانک خازنی برای موتورهای الکتریکی
انواع روش های اتصال خازن

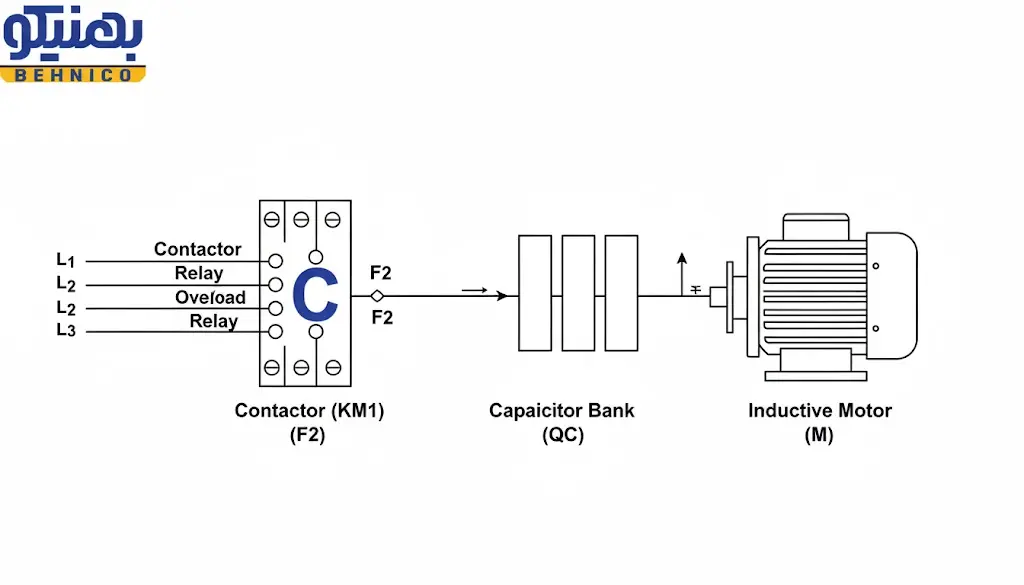

- جبران انفرادی (Individual Compensation): خازن مستقیماً به پایانه های هر موتور وصل می شود. این روش ایده آل است زیرا خازن فقط زمانی که موتور روشن است وارد مدار می شود و از جبران اضافه جلوگیری می کند. این همان روش نحوه اتصال خازن به موتور سه فاز در ساده ترین حالت است.
- جبران گروهی (Group Compensation): یک خازن بزرگ برای گروهی از موتورها در تابلوی فرعی نصب می شود.
- جبران مرکزی (Central Compensation): یک بانک خازنی خودکار با رگولاتور هوشمند در تابلوی اصلی نصب می شود تا ضریب توان کل کارخانه را کنترل کند.
ملاحظات فنی در نصب
- انتخاب کنتاکتور مناسب برای بانک خازنی موتورهای الکتریکی: خازن ها در لحظه وصل، جریان هجومی (Inrush Current) بسیار بالایی می کشند. بنابراین باید از کنتاکتورهای مخصوص خازنی (با مقاومت های میراکننده داخلی) استفاده کرد.
- حفاظت: خازن ها باید در برابر اضافه جریان و اتصال کوتاه محافظت شوند.
- هارمونیک ها: در محیط های صنعتی که اینورترها و درایوها زیاد استفاده می شوند، ممکن است هارمونیک ها باعث داغ شدن و آسیب به خازن ها شوند. در این موارد، استفاده از راکتور سری در کنار خازن ضروری است.
جزئیات تخصصی
در محاسبه دقیق Qc خازن مورد نیاز بر اساس اطلاعات پلاک موتور، در نظر گرفتن ضریب همزمانی کارکرد موتورها در یک سیستم گروهی یا مرکزی بسیار حیاتی است. معمولاً ظرفیت خازن نصب شده نباید از ۹۰ درصد توان راکتیو بی باری (No-Load) موتور تجاوز کند تا در زمان بی باری یا بار کم موتور، خطر خودتحریکی (Self-Excitation) و افزایش ولتاژ بیش از حد مجاز رفع شود.
برای انتخاب کنتاکتور مناسب، باید جریان نامی خازن را محاسبه کرد:
Ic =Qc√3 × V
که در آن V ولتاژ خط بر حسب kV است. کنتاکتور باید حداقل 1.4 تا 1.5 برابر این جریان را تحمل کند.
سؤالات متداول (FAQ)
چرا ضریب توان موتورهای القایی در بار کم، بسیار پایین می آید؟
توان راکتیو مغناطیس کنندگی موتور تقریباً به بار وابسته نیست و حتی در حالت بی باری (No-Load) نیز مصرف می شود. اما توان اکتیو (P) با کاهش بار، کم می شود. بر اساس cosφ = P / S، چون P کم می شود اما Q (شامل بخش مغناطیس کنندگی) ثابت می ماند، نسبت P به S کاهش یافته و ضریب توان بسیار پایین می آید.
آیا می توان خازن را مستقیماً به پایه های موتور وصل کرد؟
بله، این روش جبران انفرادی است. خازن به صورت موازی با موتور، بعد از کنتاکتور اصلی و قبل از هرگونه حفاظت اضافه بار حرارتی متصل می شود. مزیت این است که خازن فقط با روشن شدن موتور وارد مدار شده و با خاموش شدن آن از مدار خارج می شود و نیاز به کنتاکتور جداگانه ندارد. با این حال، به دلیل جریان هجومی، استفاده از کنتاکتورهای استاندارد برای موتور در این حالت ممکن است به مرور زمان آسیب ببیند.
بهترین مکان برای نصب بانک خازنی برای موتورهای الکتریکی کجاست؟
از نظر فنی، بهینه ترین مکان نزدیک ترین نقطه به مصرف کننده (روش انفرادی) است، زیرا تلفات را در کل مدار موتور تا ترانسفورماتور حذف می کند. با این حال، از نظر اقتصادی، اگر تعداد زیادی موتور کوچک وجود داشته باشد، استفاده از بانک خازنی خودکار (جبران مرکزی) در تابلوی اصلی به صرفه تر است.
چه اتفاقی می افتد اگر ظرفیت خازن (Qc) بیش از حد مورد نیاز باشد (جبران اضافه)؟
این وضعیت خطرناک است. جبران اضافه باعث افزایش ولتاژ در پایانه های موتور و شبکه داخلی می شود (بیش از ۱۱۰٪ ولتاژ نامی) که می تواند به سیم پیچ ها آسیب بزند. همچنین، در لحظه قطع موتور، پدیده خودتحریکی رخ می دهد.
چگونه می توان جریان خازن مورد نیاز برای یک موتور ۷.۵ کیلوواتی را محاسبه کرد؟
ابتدا با استفاده از فرمول Qc = P (tanφ1 − tanφ2) ظرفیت Qc را محاسبه می کنید (فرض کنید Qc برابر 5kVAR به دست آمده است). سپس از فرمول جریان سه فاز استفاده می کنید:
Ic =Qc√3 × V× 1000
اگر V=400 V باشد:
Ic =5 kVAR√3 × 0.4 kV ≈ 7.21 A
✅ وقت نصب و راه اندازی است؛ سفارش بانک خازنی با تضمین کیفیت بهنیکو!
پس از محاسبه Qc خازن مورد نیاز، نوبت اجرای یک سیستم مطمئن است.
مجموعه ی بهنیکو با بهره گیری از تیم مجرب و قطعات با کیفیت، خدمات زیر را تضمین می کند:
تأمین و فروش انواع بانک خازنی برای موتورهای الکتریکی (انفرادی و مرکزی). نصب، راه اندازی و تست نهایی برای رساندن ضریب توان شما به 0.95. پشتیبانی فنی پس از نصب بانک خازنی.
برای سفارش پکیج کامل بانک خازنی و نصب تخصصی، همین حالا اقدام کنید!
نتیجه گیری؛ بهینه سازی عملکرد و صرفه‌جویی انرژی
محاسبه Qc خازن مورد نیاز یک ضرورت مهندسی برای هر واحد صنعتی و تجاری است که از الکتروموتورهای القایی استفاده می کند. این کار نه تنها به جلوگیری از جریمه های شرکت برق کمک می کند، بلکه کاهش جریان های غیرضروری و تلفات، به بهینه سازی عملکرد کل شبکه کمک می کند.
برای دستیابی به نتایج مطلوب، همواره توصیه می شود:
- از روش محاسبه دقیق Qc خازن مورد نیاز و نه تخمین، استفاده کنید.
- از جبران اضافه پرهیز کنید.
- به صورت دوره ای ضریب توان را اندازه گیری کرده و عملکرد بانک خازنی موتورهای الکتریکی را بررسی کنید تا از سالم بودن خازن ها مطمئن شوید.
