چرا دانستن تفاوت برق سه فاز و تک فاز حیاتی است؟
در دنیای مهندسی برق و حتی در پروژه های خانگی و صنعتی، واژه های برق سه فاز و برق تک فاز دائماً به گوش می رسد. هرچند هر دو نوع، وظیفه انتقال انرژی الکتریکی را بر عهده دارند، اما ساختار، قدرت، و کاربردهای آن ها کاملاً متفاوت است. انتخاب اشتباه بین این دو نه تنها می تواند به تجهیزات آسیب برساند، بلکه هزینه های عملیاتی شما را به شدت افزایش می دهد.
در این مقاله، قصد داریم به زبانی ساده، شما را با مهم ترین تفاوت های این دو سیستم آشنا کنیم، از جمله:
- ماهیت و ساختار فاز و نول.
- چگونگی نمایش نمودار برق سه فاز و تک فاز.
- نحوه تبدیل برق سه فاز به تک فاز .
برق تک فاز (Single-Phase Electricity) چیست؟
برق تک فاز یا همان برق خانگی رایج، ساده ترین نوع سیستم توزیع برق AC است.
- ساختار: این سیستم از دو سیم اصلی تشکیل شده است:
- سیم فاز (Phase/Line): حامل جریان الکتریکی فعال.
- سیم نول (Neutral): سیمی که معمولاً به زمین متصل است و مسیر برگشت جریان را فراهم می کند.
- ولتاژ استاندارد در ایران: عموماً ۲۲۰ تا ۲۳۰ ولت است.
- کاربرد: ایده آل برای مصارف کم توان مانند خانه ها، ادارات کوچک و دستگاه هایی که نیاز به موتورهای با قدرت بالا ندارند (مانند یخچال، تلویزیون و روشنایی).
برق سه فاز (Three-Phase Electricity) چیست؟
برق سه فاز به عنوان "نیروی صنعتی" شناخته می شود و کارآمدترین روش برای انتقال مقادیر زیادی از انرژی الکتریکی در فواصل طولانی است.
- ساختار: این سیستم از سه سیم فاز (که معمولاً با R, S, T یا L1, L2, L3 مشخص می شوند) و در برخی پیکربندی ها یک سیم نول (N) تشکیل شده است.
- ولتاژ استاندارد در ایران:
- ولتاژ فاز به نول (خطی): ۲۲۰ تا ۲۳۰ ولت (مانند برق تک فاز).
- ولتاژ فاز به فاز: ۳۸۰ تا ۴۰۰ ولت.
- کاربرد: مورد استفاده در کارخانجات، موتورهای سنگین صنعتی، مراکز داده و هر جایی که نیاز به قدرت ثابت و زیاد است.
👇لیست محصولات خازن صنعتی بهنیکو

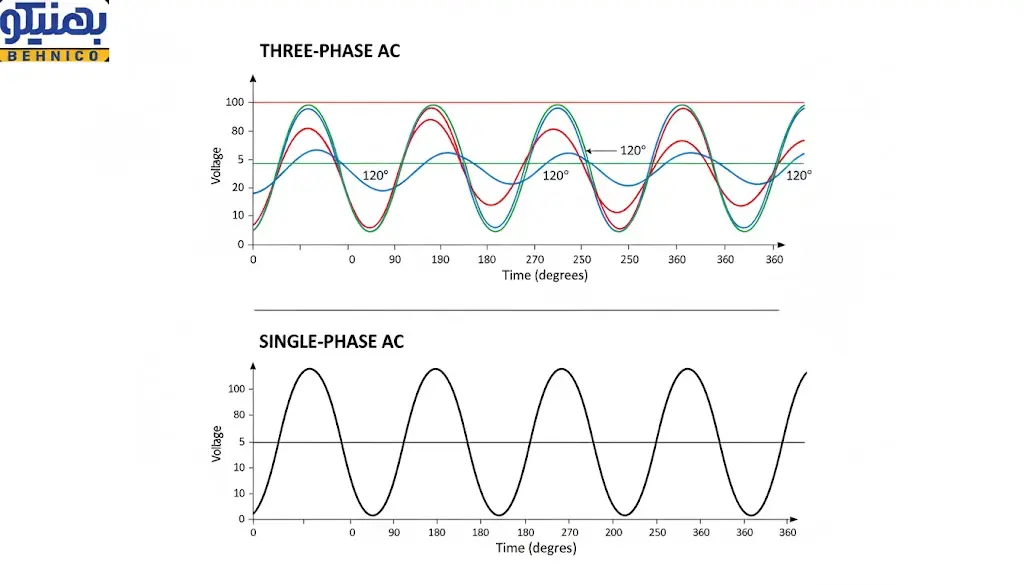

نمودار برق سه فاز و اختلاف فاز ۱۲۰ درجه
یکی از تفاوت های کلیدی که در داده های شما مورد توجه کاربران بوده، نمودار این دو سیستم است.

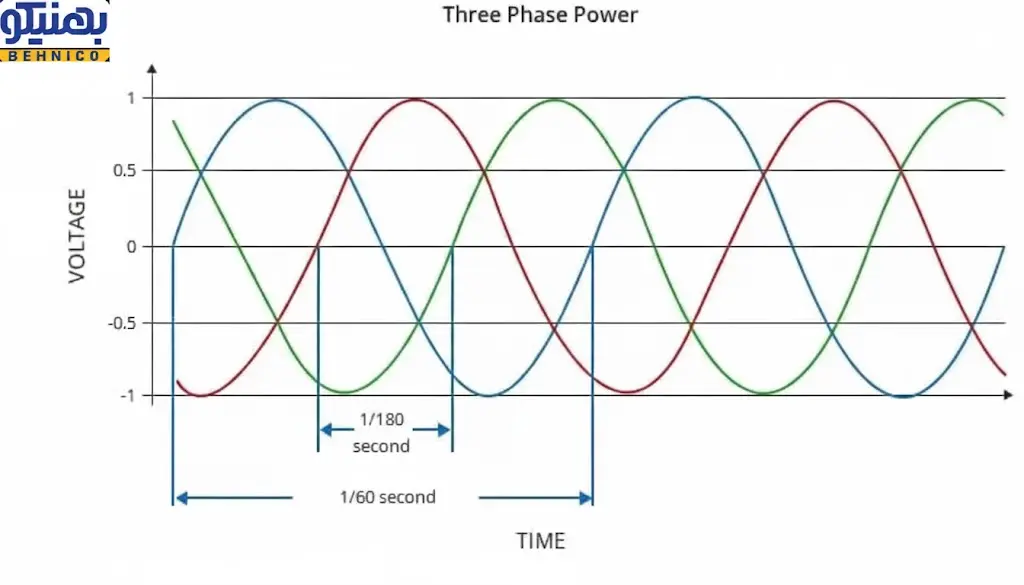

در برق تک فاز، تنها یک موج سینوسی داریم. اما در برق سه فاز، سه موج سینوسی وجود دارد که هر کدام با موج دیگر ۱۲۰ درجه الکتریکی اختلاف فاز دارند.
چرا این اختلاف فاز مهم است؟
- انتقال قدرت ثابت: این اختلاف فاز باعث می شود که مجموع قدرت لحظه ای در طول زمان تقریباً ثابت باشد. این ثبات برای کارکرد نرم و بدون لرزش موتورهای صنعتی حیاتی است.
- میدان مغناطیسی چرخان: اختلاف ۱۲۰ درجه به موتورهای سه فاز اجازه می دهد تا بدون نیاز به سیم پیچ های اضافی برای راه اندازی، مستقیماً یک میدان مغناطیسی چرخان ایجاد کنند که باعث راندمان بسیار بالاتر می شود.
تفاوت اساسی؛ فاز و نول چیست؟
ویژگی | سیم فاز (Phase/Line) | سیم نول (Neutral) |
وظیفه | انتقال انرژی الکتریکی فعال و ولتاژ بالا | تکمیل مدار و بازگشت جریان به منبع |
ولتاژ | نسبت به زمین دارای پتانسیل (مثلاً ۲۲۰ ولت) | ولتاژ ایده آل آن صفر است (پتانسیل آن نسبت به زمین ناچیز است) |
خطر | تماس با آن بسیار خطرناک است. | تماس با آن در حالت عادی ایمن است (اما همیشه باید احتیاط کرد). |
تعداد در تک فاز | ۱ عدد | ۱ عدد |
تعداد در سه فاز | ۳ عدد | ۱ عدد (در اتصال ستاره) |
چگونه از برق سه فاز، برق تک فاز بگیریم؟
اگر به دنبال گرفتن برق تک فاز از سه فاز هستید، به طور کلی یک راهکار ایمن و استاندارد وجود دارد:
- انتخاب یک فاز و نول: در سیستم سه فاز (پیکربندی ستاره)، با اتصال بین یک سیم فاز (R یا S یا T) و سیم نول (N)، شما یک مدار تک فاز ۲۲۰ ولت ایجاد می کنید.
- ایجاد تعادل بار: مهم ترین نکته در استفاده از این روش، توزیع متعادل بار در سه فاز است. اگر تمام دستگاه های تک فاز را فقط به یک فاز متصل کنید، عدم تعادل بار (Load Imbalance) رخ می دهد که باعث آسیب به ژنراتور یا ترانسفورماتور می شود.
- ابزار مورد نیاز: در محیط های صنعتی، برای مدیریت این کار، از تابلوهای برق توزیع استفاده می شود تا هر بخش از تأسیسات به طور مساوی از هر سه فاز تغذیه شود.
جدول مقایسه جامع برق تک فاز و سه فاز
این جدول، مهم ترین تفاوت ها را برای تصمیم گیری فنی شما خلاصه می کند:
معیار | سیستم برق تک فاز | سیستم برق سه فاز |
ولتاژ (ایران) | ۲۲۰ - ۲۳۰ ولت | ۲۲۰/۳۸۰ ولت یا ۲۳۰/۴۰۰ ولت |
تعداد سیم | ۲ سیم (فاز و نول) | ۳ سیم فاز و ۱ سیم نول (یا ۳ سیم فاز) |
توان انتقال | توان نسبتاً کم | توان بسیار زیاد و پایدار |
کاربرد اصلی | خانگی و تجاری کوچک | صنعتی، موتورهای سنگین و مراکز بزرگ |
جریان (آمپر) | معمولاً تا ۶۳ آمپر در ورودی خانه ها | قابل دسترسی به آمپرهای بسیار بالاتر |
پیچیدگی سیم کشی | ساده | پیچیده و نیازمند متخصص |
راندمان (Efficiency) | پایین تر برای بارهای بزرگ | راندمان بالاتر، به ویژه برای موتورها |
✅ اگر به دنبال اصلاح ضریب توان هستید؛ همین حالا با کارشناسان بهنیکو تماس بگیرید:
بانک های خازنی راه حل اصلی برای کاهش جریمه های برق در محیط های سه فاز و بهبود راندمان سیستم هستند. برای دریافت مشاوره تخصصی و نصب بانک خازنی بهینه برای سیستم سه فاز خود، با ما تماس بگیرید. 01144443988 - 01144443979
پرسش های متداول (FAQ)
۱. ولتاژ برق سه فاز چند ولت است؟
در ایران، ولتاژ بین یک فاز و نول (ولتاژ خطی) ۲۲۰ ولت و ولتاژ بین دو فاز (ولتاژ فاز به فاز) ۳۸۰ ولت است. این ولتاژ در تجهیزات صنعتی کاربرد دارد.
۲. فرق سیم نول و فاز چیست؟
سیم فاز حامل ولتاژ فعال (۲۲۰ ولت) و خطرناک است، در حالی که سیم نول برای کامل کردن مدار استفاده می شود و ولتاژ آن نسبت به زمین تقریباً صفر است.
۳. آیا می توانیم برق تک فاز را به سه فاز تبدیل کنیم؟
بله، اما این کار با یک ترانسفورماتور ساده انجام نمی شود. برای تبدیل برق تک فاز به سه فاز، به دستگاه های خاصی مانند اینورتر (Inverter) یا مبدل فاز (Phase Converter) نیاز دارید که این کار را از طریق مدارهای الکترونیکی انجام می دهند.
💡 مشاوره خرید تخصصی تجهیزات برق صنعتی از مجموعه بهنیکو:
برای استعلام قیمت انواع خازن های صنعتی، کنتاکتورها و دیگر تجهیزات کاهش دهنده مصرف در سیستم های سه فاز از برندهای معتبر، با مجموعه بهنیکو در تماس باشید. ما به شما کمک می کنیم تا بهترین تجهیزات را با تضمین اصالت کالا انتخاب کنید.
نتیجه گیری
برق سه فاز و تک فاز هر کدام در جایگاه خود ضروری هستند. اگر نیاز به قدرت بالا و پایدار صنعتی دارید، برق سه فاز انتخاب شماست. اما درک کامل از اختلاف فاز، مفهوم نول و فاز، و نحوه مدیریت بار کلید موفقیت و ایمنی سیستم برقی شماست.
