سافت استارتر (Soft Starter) چیست؟
سافت استارتر یکی از پیشرفته ترین و تحول آفرین ترین تجهیزات صنعت برق برای کنترل و بهینه سازی راه اندازی و توقف الکتروموتورهای AC است. در حالی که پیکربندی سنتی مانند ستاره-مثلث تنها یک روش کاهش ولتاژ پله ای و ناقص را ارائه می دهد، سافت استارتر با اعمال تدریجی و کنترل شده ولتاژ و گشتاور، یک راه اندازی کاملاً نرم، بدون تنش و قابل تنظیم را تضمین می کند.
به دلیل دقت بالا در کنترل فرآیند راه اندازی و توقف، و همچنین قابلیت های حفاظتی گسترده، سافت استارترها در حال جایگزینی کامل روش های سنتی در تمامی بخش های صنعتی هستند.
علت نیاز به سافت استارتر: چالش جریان هجومی (Inrush Current)
یک موتور القایی AC که مستقیماً به برق وصل می شود (روش DOL: Direct-on-Line)، در لحظه راه اندازی جریانی بسیار بالا (معمولاً ۶ تا ۱۰ برابر جریان نامی) می کشد. این جریان هجومی سه مشکل اساسی ایجاد می کند:
- شوک مکانیکی شدید: گشتاور آنی و زیاد باعث شوک به روتور، کوپلینگها، گیربکس ها و بار متصل می شود. این شوک های مکرر، عمر مفید قطعات مکانیکی را به شدت کاهش داده و هزینه تعمیر و نگهداری را افزایش می دهند.
- افت ولتاژ شبکه: جریان زیاد در لحظه استارت، باعث افت ولتاژ در کل شبکه صنعتی می شود که عملکرد سایر تجهیزات حساس را مختل می کند.
- فشار الکتریکی: فشار حرارتی و الکتریکی زیادی به سیم پیچ های موتور وارد می شود.
سافت استارتر این جریان راه اندازی اولیه را در یک بازه زمانی مشخص محدود می کند و به موتور اجازه می دهد به آرامی و به صورت پیوسته به سرعت نامی خود برسد.
سافت استارتر چگونه کار می کند؟ (اصول عملکرد)
عملکرد سافت استارتر بر اساس کنترل ولتاژ ورودی موتور از طریق تنظیم زمان وصل بودن تریستورها (SCRs) است.
الف. نسل نوین: کنترل فاز با تریستور (Thyristor/SCR-Based Soft Starter)
رایج ترین نوع سافت استارتر امروزی، از تریستورها (یا SCRs) استفاده می کند که قطعات نیمه هادی قدرت هستند.
- کنترل زاویه آتش (Phase Angle Control): تریستورها در هر نیم سیکل ولتاژ AC، تنها برای بخشی از زمان روشن می شوند.
- افزایش تدریجی ولتاژ: سافت استارتر با افزایش تدریجی "زمان روشن بودن" تریستورها در طول یک دوره ی تعیین شده (Ramp Time)، ولتاژ متوسط اعمال شده به موتور را به آرامی از یک مقدار پایه (Start Voltage) به ولتاژ کامل شبکه افزایش می دهد.
- کنترل گشتاور: از آنجایی که گشتاور موتور مستقیماً به مجذور ولتاژ بستگی دارد، کنترل ولتاژ منجر به کنترل دقیق گشتاور و راه اندازی نرم می شود.
ب. روش جایگزین: تقویت کننده جبران ساز شار مغناطیسی (FCMA)

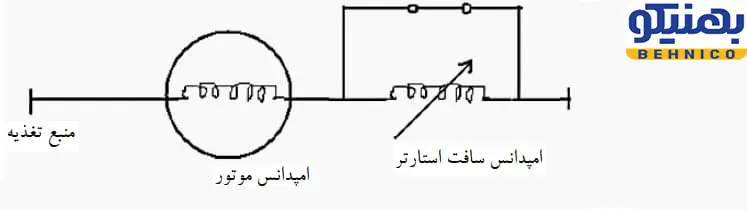

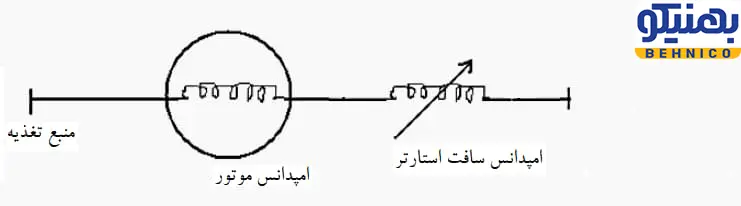

سافت استارترهای FCMA بر پایه امپدانس القایی سری با سیم پیچ های موتور کار می کنند. این سیستم با استفاده از اصل مخالفت شار، امپدانس را در لحظه راه اندازی بالا نگه می دارد و به تدریج آن را کاهش می دهد تا ولتاژ موتور بین ۵۰٪ تا ۹۶٪ افزایش یابد. در نهایت با رسیدن به سرعت کامل، این مدار از خط موتور خارج می شود تا موتور در شرایط عادی کار کند.
نکته تخصصی: سیستم های FCMA و تریستوری، هر دو هدف نهایی (کاهش شوک و جریان هجومی) را دنبال می کنند، اما روش های تریستوری به دلیل ابعاد کوچک تر، انعطاف پذیری بیشتر در برنامه ریزی و پاسخ سریع تر، محبوبیت بیشتری در بازار پیدا کرده اند.
👇لیست محصولات خازن صنعتی بهنیکو

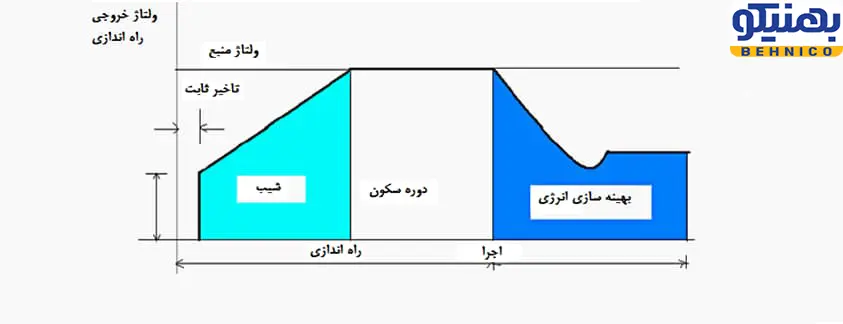

مراحل سه گانه عملیاتی سافت استارتر
یک سافت استارتر معمولاً در سه فاز مجزا کار می کند:
1. دوره شیب (Ramp Up Period)
این دوره از لحظه فرمان استارت آغاز می شود. ولتاژ خروجی به صورت خطی یا بر اساس یک منحنی از پیش تعیین شده، از ولتاژ پایه (Base Voltage) به ولتاژ کامل شبکه افزایش می یابد. هدف، رسیدن موتور به سرعت نامی به نرم ترین شکل ممکن است.
- کنترل حلقه باز: تنظیم ولتاژ بر اساس زمان، بدون در نظر گرفتن جریان.

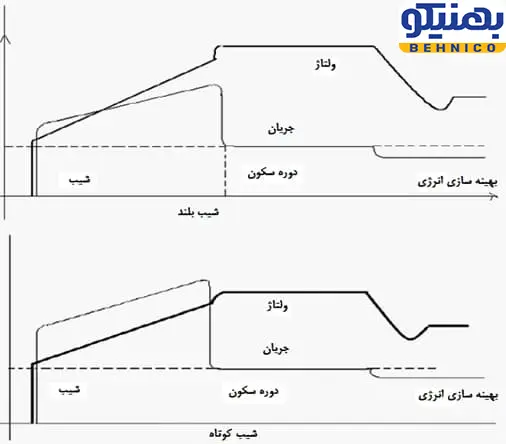

- کنترل حلقه بسته (محدودیت جریان): برای بارهای سنگین یا با اینرسی بالا، سافت استارتر جریان را به طور مداوم اندازه گیری می کند. اگر جریان به حد از پیش تعیین شده (مثلاً ۳۰۰٪ جریان نامی) برسد، افزایش ولتاژ را متوقف کرده و آن را نگه می دارد تا جریان به صورت طبیعی کاهش یابد.
2. دوره سکون (Rest/Hold Period)
پس از رسیدن به ولتاژ کامل، سیستم برای یک دوره زمانی کوتاه (معمولاً ۱۰ ثانیه) ولتاژ را ثابت نگه می دارد. این زمان به موتور اجازه می دهد تا کاملاً شتاب گرفته و بار محرکه آن به حالت پایدار برسد.
3. دوره بهینه سازی انرژی (Energy Optimization Period)
این مرحله، فاز کارکرد عادی موتور است. سافت استارتر به طور مداوم ضریب توان و جریان موتور را می سنجد. اگر بار موتور کمتر از ظرفیت کامل باشد، سافت استارتر با کاهش جزئی ولتاژ، جریان مغناطیسی (راکتیو) موتور را بهینه می کند. این عمل باعث:
- حفظ ضریب توان در بالاترین مقدار ممکن
- کاهش مصرف توان راکتیو و کاهش تلفات انرژی
- فراهم کردن گشتاور مورد نیاز دقیقاً مطابق با تقاضای بار
✅ بهینه سازی ضریب توان و حذف جریمه های برق
همانطور که اشاره شد، پایین بودن ضریب توان و مصرف بیش از حد توان راکتیو، جریمه های سنگین و تصاعدی اداره برق را برای صنایع به دنبال دارد. ویژگی بهینه سازی انرژی در سافت استارترها یک راهکار مکمل است، اما راه حل اصلی و دائمی، تزریق توان راکتیو توسط خازن های صنعتی به شبکه کارخانه است.
اگر کارخانه شما با قبض های سنگین توان راکتیو مواجه است، برای مشاوره تخصصی رایگان و خرید بهترین خازن های صنعتی با گارانتی معتبر همین حالا با کارشناسان ما در مجموعه بهنیکو تماس بگیرید. 01144443988 - 01144443979
ویژگی ها و مزایای اصلی سافت استارتر
مزیت اصلی | شرح |
راه اندازی نرم (Soft Start) | حذف کامل شوک های مکانیکی و الکتریکی به موتور و بار (مانند چکش سیال در پمپ ها). |
توقف نرم (Soft Stop) | ویژگی منحصر به فرد که ولتاژ را به تدریج کاهش می دهد و از توقف ناگهانی بار جلوگیری می کند (مهم در نوار نقاله ها و پمپ ها). |
افزایش طول عمر تجهیزات | کاهش سایش مکانیکی، افزایش عمر عایق سیم پیچ و کاهش هزینه های تعمیر و نگهداری. |
صرفه جویی در انرژی | مدیریت ضریب توان در دوره بهینه سازی انرژی و کاهش تلفات. |
حفاظتهای جامع | ارائه پروتکشن های آنی در برابر افت ولتاژ، اضافه جریان، خطای فاز، اتصال کوتاه و ... . |
رمپ های قابل برنامه ریزی | امکان تنظیم دقیق زمان های شتاب و کاهش سرعت برای انطباق کامل با ماهیت هر بار. |
کاربرد سافت استارتر در صنایع مختلف
سافت استارترها در هر صنعتی که نیاز به کنترل دقیق و محافظت از الکتروموتورهای فشار قوی و ضعیف دارد، کاربرد دارند. برخی از مهم ترین موارد استفاده عبارتند از:
- صنایع نفت و گاز و پتروشیمی: در پمپ های بزرگ برای جلوگیری از چکش سیال.
- صنایع فولاد و نورد: در خطوط نورد و ماشین آلات سنگین برای کاهش تنش مکانیکی.
- صنایع آب و فاضلاب: در پمپ ها جهت جلوگیری از ضربه قوچ و نوسانات هیدرولیکی.
- صنایع سیمان و معدن: در کمپرسورها، فن ها و کانوایرها (نقاله).
- صنایع نساجی و چاپ: برای کنترل دقیق سرعت و تنش در فرآیندها.
✅ سفارش تخصصی بانک خازنی
بهنیکو به عنوان تأمین کننده تجهیزات مدیریت کیفیت توان، آماده ارائه مشاوره، طراحی، تولید و مونتاژ تخصصی انواع بانک های خازنی اتوماتیک و فیلتر هارمونیک متناسب با نیاز دقیق کارخانه شماست.
برای سفارش بانک خازنی استاندارد جهت حذف کامل جریمه های توان راکتیو، کافیست با بخش فروش ما در تماس باشید.
سوالات متداول (FAQ)
1. سافت استارتر چگونه جریان راه اندازی را محدود می کند؟
سافت استارتر این کار را با کاهش و کنترل تدریجی ولتاژ ورودی موتور انجام می دهد. با استفاده از تریستورها (SCRs)، ولتاژ به آرامی افزایش می یابد و از کشیده شدن جریان هجومی بالا در لحظه استارت جلوگیری می کند.
2. تفاوت اصلی سافت استارتر با اینورتر (VFD) چیست؟
سافت استارتر تنها برای راه اندازی و توقف نرم موتور با ولتاژ کامل طراحی شده است، در حالی که اینورتر (VFD) علاوه بر راه اندازی نرم، وظیفه تغییر پیوسته فرکانس و در نتیجه کنترل سرعت موتور در طول کل زمان کارکرد را بر عهده دارد.
3. آیا سافت استارتر ضریب توان را بهبود می بخشد؟
بله، سافت استارترهای نسل جدید در حالت بهینه سازی انرژی، با کاهش ولتاژ در بارهای سبک، جریان مغناطیسی و توان راکتیو موتور را کاهش می دهند و به طور جزئی ضریب توان را بهبود می بخشند. با این حال، راهکار اصلی برای بهبود جامع ضریب توان و حذف جریمه ها، استفاده از بانک خازنی است.
4. آیا می توان از سافت استارتر برای بارهای با اینرسی بالا استفاده کرد؟
بله. برای بارهای با اینرسی بالا (که زمان بیشتری برای شتابگیری نیاز دارند)، باید از ویژگی محدودیت جریان (Current Limit) در سافت استارتر استفاده کرد تا در صورت نیاز به گشتاور بالا، جریان بیش از حد نامی کشیده نشود.
نتیجه گیری
عملکرد فوق العاده ی سافت استارتر در راه اندازی و توقف الکتروموتورها، نه تنها صرفه جویی اقتصادی قابل توجهی در مصرف انرژی الکتریکی و نگهداری تجهیزات به همراه دارد، بلکه طول عمر کل سیستم مکانیکی و الکتریکی را نیز به شکل چشمگیری افزایش می دهد. در نهایت، در سیستم هایی که در حال کار مداوم هستند یا نیاز به چرخه های استارت/استاپ مکرر دارند، ارزش این محصول تحول آفرین به اثبات رسیده است.
