وظیفه بانک خازنی چیست؟
وظیفه بانک خازنی (Function of the capacitor bank) به طور خلاصه، اصلاح ضریب توان با تأمین توان راکتیو مورد نیاز بارهای القایی و در نتیجه افزایش راندمان و کاهش هزینه های انرژی الکتریکی در سیستم های AC است. بانک خازنی سیستمی است متشکل از چندین خازن که به صورت سری یا موازی به هم متصل شده اند تا یک سیستم ذخیره انرژی را تشکیل دهند و به تنظیم و بهینه سازی جریان برق در شبکه کمک کنند.
سیستم های برق برای زندگی مدرن ضروری هستند و برای اطمینان از عملکرد مناسب، به درجه خاصی از مقررات نیاز دارند. بانک های خازنی با ذخیره و تزریق انرژی الکتریکی به سیستم در صورت لزوم، به اصلاح ضریب توان و حفظ راندمان بهینه کمک کرده و از افت یا افزایش ولتاژ نامطلوب که می تواند به تجهیزات الکتریکی آسیب برساند، جلوگیری می کنند.
نقش محوری؛ اصلاح ضریب توان و حذف توان راکتیو
رایج ترین و حیاتی ترین وظیفه بانک خازنی، تصحیح ضریب توان در محیط های صنعتی و تجاری است که از تعداد زیادی تجهیزات با بار القایی (مانند موتورهای الکتریکی، ترانسفورماتورها، و کوره های القایی) استفاده می کنند. این تجهیزات برای تولید میدان های مغناطیسی مورد نیاز برای عملکرد خود، به مقداری توان راکتیو (Reactive Power) نیاز دارند که این توان مفید نبوده و به صورت یک بار نامطلوب از شبکه کشیده می شود.
پایین بودن ضریب توان (CosΦ کمتر از 0.9)، نشان دهنده مصرف بالای توان راکتیو و به دنبال آن افزایش جریان کلی در شبکه است. این افزایش جریان باعث تحمیل بار اضافی به ژنراتورها، ترانسفورماتورها، و خطوط انتقال می شود و در نهایت منجر به:
- افزایش تلفات انرژی (I²R): هرچه جریان بیشتر باشد، تلفات انرژی در کابل ها و تجهیزات بیشتر می شود.
- افت ولتاژ: جریان بالا و تلفات، باعث کاهش ولتاژ در انتهای خطوط می شود که به عملکرد تجهیزات آسیب می زند.
- جریمه های مالی: شرکت های توزیع برق مصرف کنندگان با ضریب توان پایین را جریمه می کنند.
- کاهش ظرفیت شبکه: بخشی از ظرفیت شبکه و تجهیزات به‌جای توان اکتیو (مفید)، صرف حمل توان راکتیو می شود.

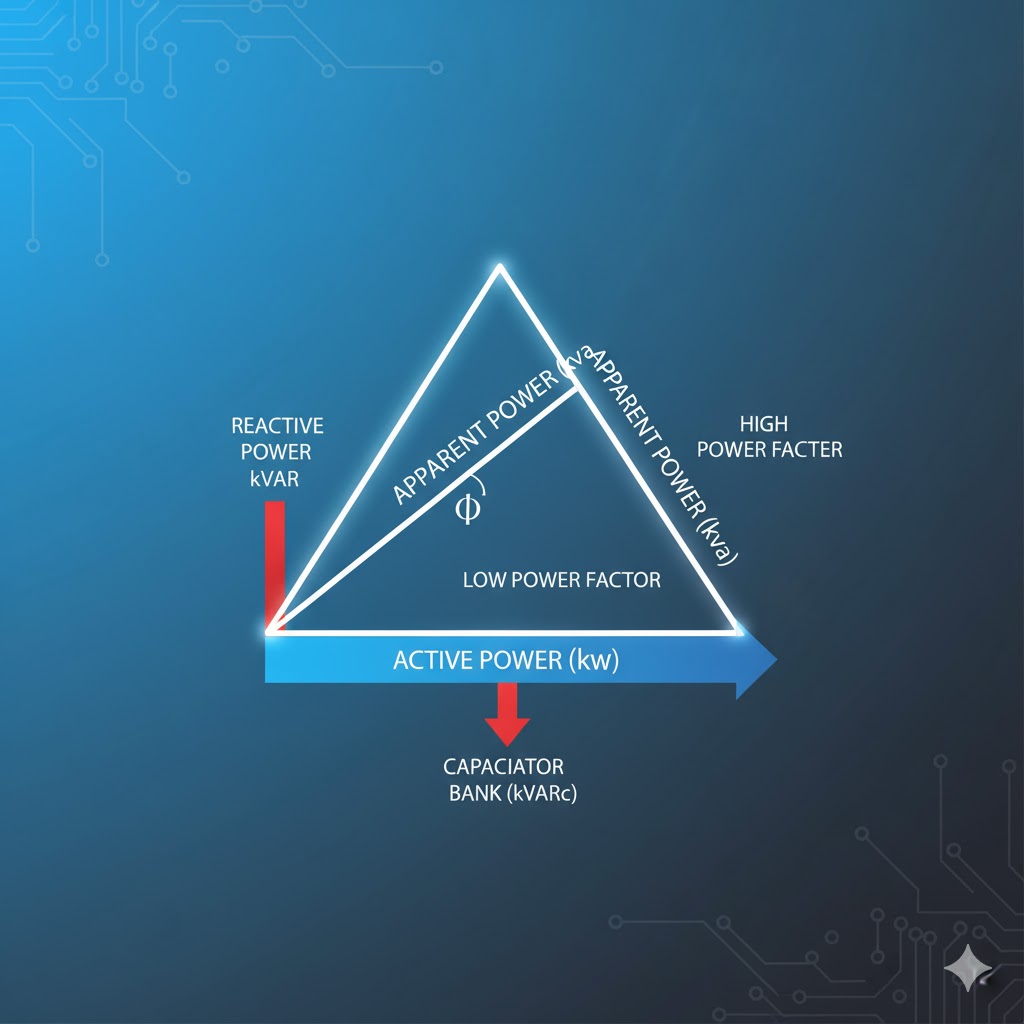

بانک خازنی با تولید و تزریق توان راکتیو خازنی به سیستم، اثر بار القایی را خنثی می کند. این عمل باعث کاهش اختلاف فاز (Φ) بین ولتاژ و جریان، افزایش ضریب توان به نزدیکی مقدار واحد (۱)، و حذف نیاز به کشیدن توان راکتیو از شبکه اصلی می شود. به این ترتیب، شبکه می تواند با جریان کمتری همان توان اکتیو مورد نیاز را تأمین کند.
👇لیست محصولات خازن صنعتی بهنیکو
عملکرد سیستم اصلاح ضریب توان (PFC)

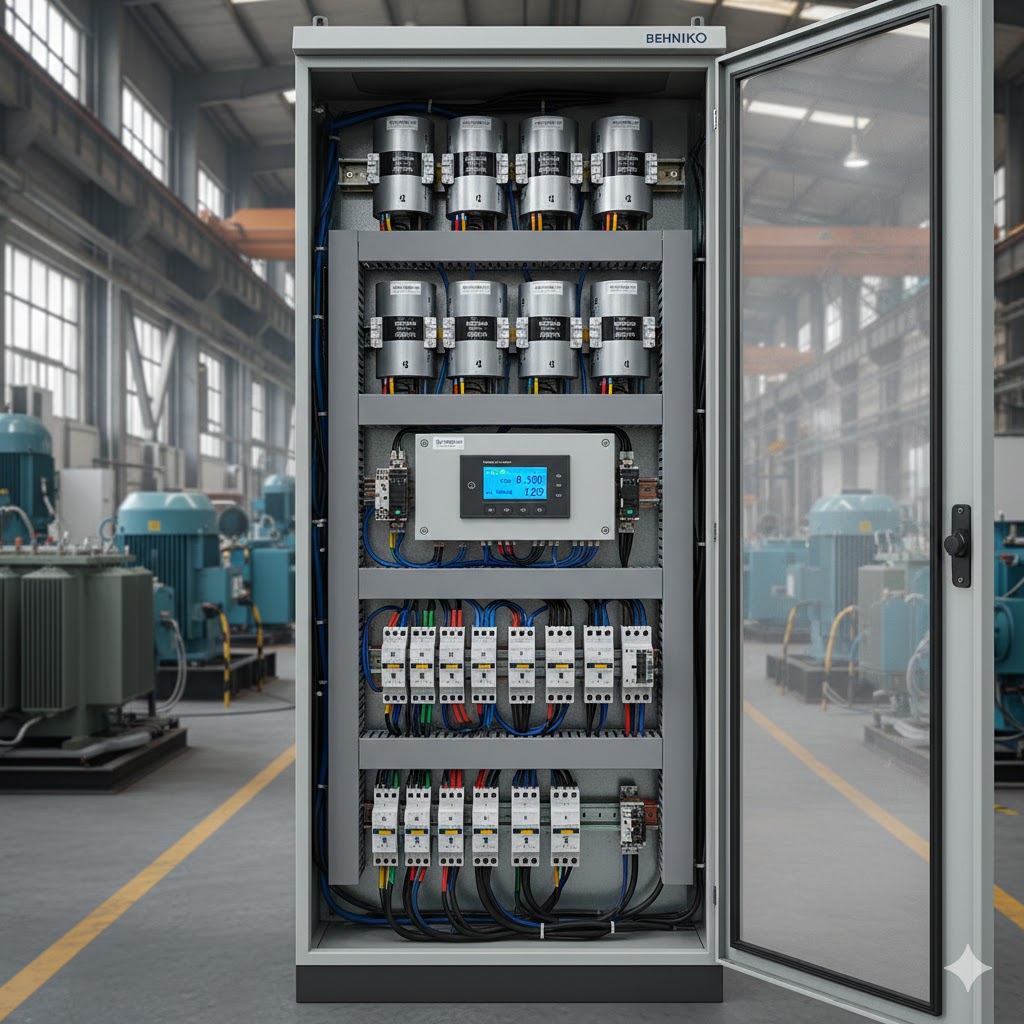

برای اصلاح خودکار ضریب توان، بانک خازنی معمولاً به صورت یک تابلو بانک خازنی نصب می شود که شامل اجزای زیر است:
- خازن ها: عناصر اصلی تولیدکننده توان راکتیو.
- کنتاکتورهای خازنی: برای اتصال و جدا کردن پله های خازنی از مدار.
- رگولاتور ضریب توان (Power Factor Controller): این واحد کنترلی هوشمند، ضریب توان لحظه ای شبکه را اندازه گیری کرده و به صورت اتوماتیک، تعداد مناسبی از پله های خازنی را از طریق کنتاکتورها وارد یا از مدار خارج می کند تا ضریب توان را در محدوده هدف (معمولاً ۰.۹۵ تا ۰.۹۸) حفظ کند.
جزء اصلی | وظیفه در بانک خازنی |
خازن | تأمین توان راکتیو، ذخیره سازی انرژی |
رگولاتور | اندازه گیری ضریب توان، مدیریت و کنترل هوشمند پله های خازنی |
کنتاکتور خازنی | سوئیچینگ (وصل و قطع) پله های خازنی به مدار |
کلید ورودی و فیوزها | حفاظت در برابر جریان بیش از حد و اتصال کوتاه |
راکتور فیلتر (در صورت نیاز) | جذب هارمونیک ها و حفاظت از خازن ها در شبکه های آلوده |
مزایای اقتصادی و فنی استفاده از بانک خازنی
نصب و راه اندازی بانک خازنی، فراتر از یک وظیفه فنی، یک سرمایه گذاری اقتصادی مهم در محیط های صنعتی و تجاری است. مزایای آن را می توان در دو بخش اصلی دسته بندی کرد:
۱. مزایای اقتصادی
کاهش چشمگیر هزینه برق:
- حذف جریمه توان راکتیو: مهم ترین مزیت اقتصادی، حذف یا کاهش شدید جریمه هایی است که شرکت های برق بابت ضریب توان پایین اعمال می کنند.
- کاهش تلفات انرژی: کاهش جریان کلی به دلیل اصلاح ضریب توان، باعث کاهش تلفات حرارتی (I²R) در کابل ها و تجهیزات شده و در نتیجه مصرف کلی انرژی کاهش می یابد.
بهره برداری بهینه از تجهیزات:
- آزادسازی ظرفیت ترانسفورماتور و ژنراتور: با کاهش جریان راکتیو، ظرفیت موجود ترانسفورماتور و خطوط توزیع برای انتقال توان اکتیو (مفید) آزاد می شود. این امر به معنای امکان اتصال بارهای بیشتر بدون نیاز به ارتقاء تجهیزات گران قیمت (مانند خرید ترانسفورماتور بزرگ تر) است.
۲. مزایای فنی
بهبود کیفیت ولتاژ و کاهش افت ولتاژ: بانک خازنی با تأمین توان راکتیو در نزدیکی بار، از کشیدن این توان از شبکه اصلی جلوگیری کرده و این امر به ثابت نگه داشتن و بهبود پروفیل ولتاژ در طول خطوط توزیع کمک شایانی می کند. این پایداری ولتاژ، طول عمر و عملکرد صحیح تجهیزات را تضمین می کند.
افزایش طول عمر تجهیزات:
- کارکرد تجهیزات الکتریکی در ولتاژ و جریان نامی (بهینه) به جای شرایط افت ولتاژ یا بارگذاری بیش از حد، عمر مفید آن ها را افزایش می دهد.
متعادل سازی جریان و مقابله با اثرات سلفی:
- بانک خازنی به متعادل‌سازی بارهای القایی کمک کرده و از اثرات منفی سلفی ها بر روی شبکه می کاهد.
کاربردهای دیگر و انواع بانک خازنی
علاوه بر وظیفه اصلی (اصلاح ضریب توان)، بانک های خازنی کاربردهای تخصصی دیگری نیز دارند:
ذخیره و تامین منابع توان
بانک های خازنی می توانند به طور موقت انرژی الکتریکی را ذخیره کرده و در زمان های بسیار کوتاه، جریان های پالسی و توان بالا را برای سیستم هایی مانند:
- ژنراتورهای مارکس و لیزرهای پالسی
- رادارها و سیستم های پالس دهی
- سیستم های انرژی خورشیدی (برای هموارسازی خروجی)
فراهم کنند. در واقع، این وظیفه به طور متمرکز در خازن ها برای تامین لحظه ای و پرقدرت توان خلاصه می شود.
متعادل سازی جریان و فیلتر هارمونیک
در سیستم های قدرت مدرن، بارهای غیرخطی (مانند درایوهای سرعت متغیر و یکسوکننده ها) باعث تولید هارمونیک می شوند که کیفیت توان را به شدت کاهش می دهد. در این حالت، از نوع خاصی از بانک خازنی به نام بانک خازنی با فیلتر هارمونیک استفاده می شود. راکتورهای سری در این بانک ها، هارمونیک ها را فیلتر کرده و از آسیب به خازن ها و سایر تجهیزات جلوگیری می کنند، در حالی که همچنان وظیفه اصلاح ضریب توان را نیز انجام می دهند.
انواع بانک های خازنی
بانک های خازنی بر اساس نحوه کنترل و اتصال به شبکه به انواع مختلفی تقسیم می شوند:
1. بانک خازنی ثابت (Fixed Capacitor Bank):
- ظرفیت خازنی به طور ثابت و دائم در مدار است.
- مناسب برای بارهایی با ضریب توان تقریباً ثابت و بدون نوسان (مانند موتورهای بزرگ که مدت زمان طولانی با بار ثابت کار می کنند).
2. بانک خازنی اتوماتیک (Automatic Capacitor Bank):
- شامل چندین پله خازنی است که توسط یک رگولاتور کنترل می شوند.
- رگولاتور با توجه به نوسانات بار، پله های خازنی را به طور اتوماتیک وارد یا خارج از مدار می کند.
- پرکاربردترین نوع در صنایع و مجتمع های تجاری که مصرف بار متغیری دارند.
3. بانک خازنی با فیلتر (Tuned/Detuned Filter Bank):
- شامل راکتورهای سری است که برای کاهش یا حذف هارمونیک ها علاوه بر اصلاح ضریب توان به کار می رود.
- ضروری در شبکه های آلوده به هارمونیک (مانند حضور تعداد زیادی درایو فرکانس متغیر (VFD)).
مراحل نصب و راه اندازی بانک خازنی
برای بهره مندی کامل از وظیفه بانک خازنی، نصب و راه اندازی آن باید توسط متخصصین انجام شود و شامل مراحل کلیدی است:
- تحلیل بار و محاسبه ظرفیت: ابتدا باید با اندازه گیری پارامترهای شبکه (مانند ضریب توان فعلی، ولتاژ، جریان و توان راکتیو)، ظرفیت دقیق بانک خازنی مورد نیاز (بر حسبκVAR) برای رسیدن به ضریب توان هدف (مثلاً ۰.۹۸) محاسبه شود.
- انتخاب تجهیزات: بر اساس محاسبه ظرفیت، نوع بانک (ثابت یا اتوماتیک)، ولتاژ نامی خازن ها، و در صورت نیاز، استفاده از راکتور فیلتر (برای هارمونیک)، مشخص و انتخاب می شوند.
- نصب فیزیکی و ایمنی: محل نصب باید دارای تهویه مناسب، خشک و دور از لرزش باشد. رعایت نکات ایمنی و اتصال صحیح ارت بدنه تابلو ضروری است.
- اتصالات و سیم کشی: اتصال کابل ها، فیوزها، کنتاکتورها و سیم کشی صحیح مدار فرمان (به ویژه اتصال ترانس جریان (CT) به رگولاتور) انجام می شود.
- تنظیم و راه اندازی رگولاتور: رگولاتور ضریب توان با توجه به ظرفیت پله های خازنی، نوع سیستم (فشار ضعیف/متوسط) و ضریب توان مطلوب تنظیم و کالیبره می شود.
- تست نهایی و بهره برداری: پس از تنظیمات، عملکرد بانک خازنی و ضریب توان نهایی سیستم تحت بار کامل مورد آزمایش قرار می گیرد تا از صحت عملکرد آن اطمینان حاصل شود.
نتیجه گیری
وظیفه بانک خازنی در هسته خود، بهبود و اصلاح ضریب توان با تولید و تأمین توان راکتیو مورد نیاز بارهای القایی است. این اقدام حیاتی نه تنها کیفیت عملکرد سیستم های الکتریکی را از طریق کاهش تلفات و تثبیت ولتاژ افزایش می دهد، بلکه با حذف جریمه های توان راکتیو، کاهش چشمگیر هزینه‌های برق و آزاد سازی ظرفیت شبکه، منافع اقتصادی قابل توجهی را برای صنایع و مجموعه ها به ارمغان می آورد. حضور بانک خازنی در تمامی مجموعه های با مصرف برق سه فاز و بارهای القایی ضروری و یک استاندارد مدیریتی محسوب می شود.
