آمپرمتر کلمپی (Clamp Meter): راهنمای جامع و کامل

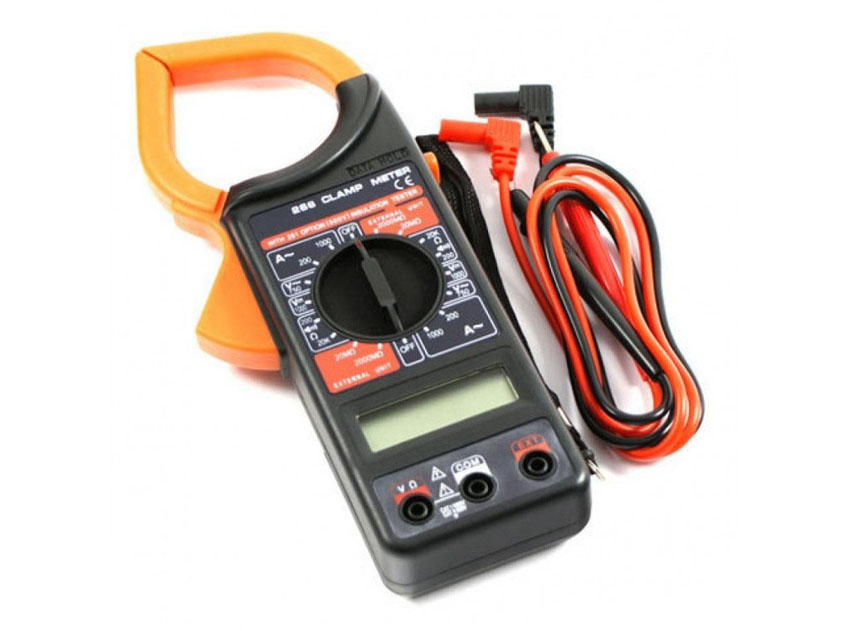

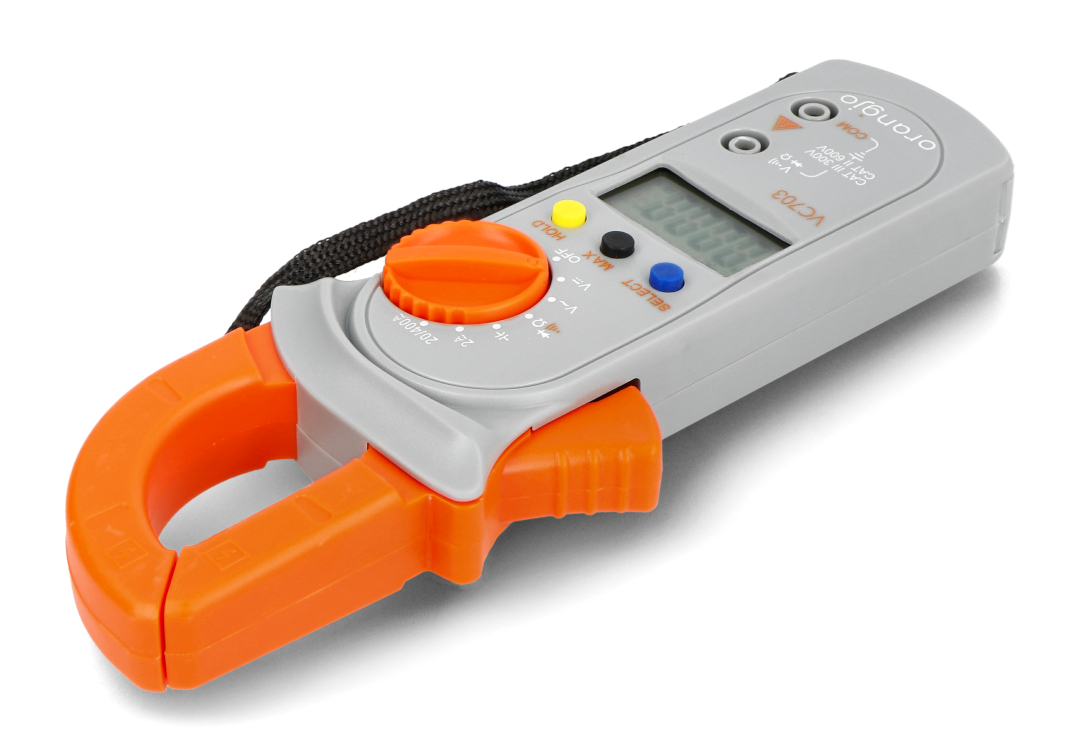

آمپرمتر کلمپی، که به آن کلمپ متر یا مولتی متر کلمپی نیز گفته می شود، یک ابزار اندازه گیری الکتریکی حیاتی است که به تکنسین ها، مهندسان برق و علاقه مندان به الکترونیک اجازه می دهد تا جریان الکتریکی (آمپراژ) را بدون نیاز به قطع مدار و تماس مستقیم اندازه گیری کنند. این ویژگی منحصربه فرد، آن را به ابزاری ایمن، سریع و کارآمد برای عیب یابی و نگهداری سیستم های الکتریکی تبدیل کرده است. در این مقاله، به بررسی عمیق این دستگاه، از اصول کارکرد گرفته تا ویژگی های پیشرفته و نحوه انتخاب یک مدل مناسب می پردازیم.
اساس کار آمپرمتر کلمپی چگونه است؟
جادوی کلمپ متر در فک های حلقوی آن نهفته است. این دستگاه بر اساس دو اصل فیزیکی کلیدی کار می کند:
- القای الکترومغناطیسی (برای جریان متناوب AC): بر اساس قانون فارادی، هرگاه یک هادی حامل جریان الکتریکی باشد، یک میدان مغناطیسی در اطراف آن ایجاد می شود. هنگامی که فک های کلمپ متر دور یک سیم حامل جریان AC بسته می شوند، این میدان مغناطیسی متغیر، یک جریان الکتریکی کوچک تر و متناسب را در سیم پیچ های داخل فک ها (که مانند یک ترانسفورماتور جریان عمل می کنند) القا می کند. مدار داخلی دستگاه این جریان القایی را اندازه گیری کرده و با تبدیل آن، مقدار جریان اصلی را بر روی نمایشگر نشان می دهد.
- اثر هال (برای جریان مستقیم DC): کلمپ مترهای پیشرفته تر که قابلیت اندازه گیری جریان مستقیم (DC) را نیز دارند، از سنسور اثر هال بهره می برند. این سنسورها هنگامی که در یک میدان مغناطیسی (حتی میدان مغناطیسی ثابت ناشی از جریان DC) قرار می گیرند، یک ولتاژ متناسب با شدت میدان تولید می کنند. مدار دستگاه این ولتاژ را به مقدار جریان DC معادل تبدیل کرده و نمایش می دهد. به همین دلیل، کلمپ مترهای DC معمولاً قبل از اندازه گیری نیاز به صفر شدن (Zeroing) دارند تا اثر میدان مغناطیسی زمین یا میدان های سرگردان دیگر حذف شود.
کاربردهای اصلی آمپرمتر کلمپی
تطبیق پذیری کلمپ متر آن را به ابزاری ضروری در حوزه های مختلف تبدیل کرده است:
- صنعت و تأسیسات (HVAC): برای بررسی عملکرد موتورهای الکتریکی، کمپرسورها، پمپ ها و سیستم های تهویه مطبوع، اندازه گیری جریان راه اندازی (Inrush Current) و تشخیص بارهای نامتعادل در سیستم های سه فاز.
- برق ساختمان: عیب یابی مدارهای روشنایی و پریزها، یافتن مدارهای پربار (Overload) و اطمینان از توزیع صحیح بار در تابلوهای برق.
- صنعت خودروسازی: تشخیص مشکلات سیستم شارژ باتری، بررسی جریان مصرفی استارت خودرو و عیب یابی مدارهای الکتریکی خودرو.
- الکترونیک: اندازه گیری جریان در منابع تغذیه و مدارهای الکترونیکی، هرچند برای جریان های بسیار پایین (در حد میلی آمپر)، مولتی مترهای سری دقت بالاتری دارند.
- نگهداری و تعمیرات پیشگیرانه: بررسی دوره ای جریان مصرفی تجهیزات برای شناسایی مشکلات احتمالی مانند فرسودگی بلبرینگ ها یا مشکلات سیم پیچ موتور قبل از وقوع خرابی کامل.
انواع آمپرمترهای کلمپی
کلمپ مترها را می توان بر اساس قابلیت ها و کاربردشان دسته بندی کرد:
- کلمپ متر جریان AC: این مدل ها پایه ای ترین نوع هستند و تنها قادر به اندازه گیری جریان متناوب می باشند. برای برق کارهای ساختمان و کاربردهای عمومی مناسب هستند.
- کلمپ متر جریان AC/DC: این دستگاه ها با بهره گیری از سنسور اثر هال، علاوه بر جریان AC، قادر به اندازه گیری جریان DC نیز هستند و در صنعت خودروسازی و سیستم های انرژی خورشیدی کاربرد فراوان دارند.
- مولتی متر کلمپی: این مدل ها کامل ترین نوع هستند و علاوه بر اندازه گیری جریان، قابلیت های یک مولتی متر کامل مانند اندازه گیری ولتاژ (AC/DC)، مقاومت، ظرفیت خازن، فرکانس و تست پیوستگی (Continuity) را نیز ارائه می دهند. این دستگاه ها محبوب ترین انتخاب برای تکنسین های حرفه ای هستند.
- کلمپ متر نشتی جریان (Leakage Clamp Meter): این مدل ها دارای حساسیت و دقت بسیار بالایی در محدوده میکروآمپر و میلی آمپر هستند و برای شناسایی جریان های نشتی کوچکی که می توانند باعث عملکرد ناخواسته کلیدهای محافظ جان (RCD/GFCI) شوند، طراحی شده اند.
- کلمپ متر قدرت (Power Clamp Meter): این دستگاه های پیشرفته علاوه بر جریان و ولتاژ، می توانند پارامترهای کیفیت توان مانند توان اکتیو (kW)، توان راکتیو (kVAR)، ضریب توان (Power Factor) و هارمونیک ها را نیز اندازه گیری کنند.
ویژگی ها و قابلیت های پیشرفته که باید بشناسید
- True RMS (مقدار مؤثر واقعی): سیگنال های برق شهری همیشه یک موج سینوسی کامل نیستند و ممکن است توسط بارهایی مانند درایوهای موتور یا منابع تغذیه سوئیچینگ دچار اعوجاج شوند. کلمپ مترهای ارزان قیمت فقط مقدار میانگین را اندازه می گیرند که در این شرایط دقیق نیست. یک دستگاه True RMS می تواند مقدار مؤثر واقعی جریان و ولتاژ را بدون توجه به شکل موج آن با دقت بالا اندازه گیری کند. این ویژگی برای کار در محیط های صنعتی ضروری است.
- اندازه گیری جریان هجومی (Inrush Current): موتورها و ترانسفورماتورها در لحظه راه اندازی، جریانی چندین برابر جریان نامی خود می کشند. قابلیت Inrush به کلمپ متر اجازه می دهد تا این جریان لحظه ای را ثبت کند که برای عیب یابی و انتخاب صحیح تجهیزات حفاظتی بسیار مهم است.
- فیلتر پایین گذر (Low Pass Filter - LPF): این فیلتر که به آن حالت VFD نیز گفته می شود، فرکانس های بالا و نویزهای الکتریکی تولید شده توسط درایوهای فرکانس متغیر (VFD) را حذف می کند تا دستگاه بتواند ولتاژ و فرکانس خروجی واقعی درایو را با دقت اندازه گیری کند.
- اتصال بی سیم (Bluetooth/Wireless): برخی مدل های مدرن می توانند داده ها را به صورت بی سیم به گوشی هوشمند یا تبلت ارسال کنند. این قابلیت به کاربر اجازه می دهد تا داده ها را ثبت (Data Logging)، نمودارها را مشاهده و گزارش ها را به اشتراک بگذارد. همچنین برای اندازه گیری در مکان های دور از دسترس یا خطرناک، ایمنی را افزایش می دهد.
- قابلیت Min/Max/Avg: این عملکرد به دستگاه اجازه می دهد تا حداقل، حداکثر و مقدار متوسط جریان یا ولتاژ را در یک بازه زمانی ثبت کند که برای تشخیص نوسانات و مشکلات متناوب بسیار کاربردی است.
راهنمای گام به گام استفاده از آمپرمتر کلمپی
- تنظیم دستگاه: سلکتور چرخشی دستگاه را روی حالت اندازه گیری جریان (معمولاً A~ برای AC و A⎓ برای DC) قرار دهید. اگر دستگاه رنج خودکار ندارد، رنج اندازه گیری را کمی بالاتر از مقدار مورد انتظار تنظیم کنید.
- باز کردن فک ها: دکمه یا اهرم کنار دستگاه را فشار دهید تا فک های کلمپ باز شوند.
- قرار دادن سیم: فک ها را دور فقط یک رشته سیم (فاز یا نول، اما نه هر دو) قرار دهید. اندازه گیری همزمان سیم فاز و نول باعث خنثی شدن میدان های مغناطیسی و نمایش عدد صفر می شود.
- بستن کامل فک ها: اهرم را رها کنید و مطمئن شوید که فک ها کاملاً به هم چسبیده اند و هیچ فاصله ای بین آن ها وجود ندارد.
- خواندن مقدار: عدد نمایش داده شده روی صفحه، میزان جریان عبوری از سیم است. برای تثبیت عدد می توانید از دکمه Hold استفاده کنید.
نکات ایمنی مهم هنگام استفاده
- رده بندی ایمنی (CAT Rating): همیشه از کلمپ متری با رده بندی ایمنی مناسب برای محیط کاری خود استفاده کنید. این رده بندی (مانند CAT III 600V یا CAT IV 1000V) نشان دهنده توانایی دستگاه در تحمل ولتاژهای گذرا و خطرناک است.
- تجهیزات حفاظت فردی (PPE): هنگام کار با مدارهای برق دار، همیشه از دستکش های عایق، عینک ایمنی و لباس مناسب استفاده کنید.
- بررسی پراب ها: قبل از هر بار استفاده از قابلیت های ولتاژ یا مقاومت، سلامت پراب ها و سیم های آن ها را از نظر پارگی یا پوسیدگی بررسی کنید.
- هرگز دور هادی بدون عایق استفاده نکنید: فک های کلمپ متر برای قرار گرفتن دور سیم های روکش دار طراحی شده اند.
آیا کلمپ متر شما از وجود توان راکتیو خبر می دهد؟ هزینه های پنهان برق خود را هوشمندانه حذف کنید!
اگر با استفاده از کلمپ متر خود متوجه ضریب توان پایین یا وجود توان راکتیو در سیستم الکتریکی خود شده اید، به معنای آن است که هر لحظه در حال پرداخت هزینه برای انرژی هدر رفته هستید. اما اصلاح آن نیازی به تابلوهای بزرگ، رگولاتورهای پیچیده و کنتاکتورهای پرهزینه ندارد.
با راه حل هوشمند «بهنیکو» آشنا شوید: بانک خازنی ستاره برای حذف توان راکتیو!
بهنیکو یک رویکرد نوین برای بهینه سازی مصرف انرژی است که به شما کمک می کند:
- حذف سریع توان راکتیو: با نصب آسان بانک خازنی بهنیکو دقیقاً در کنار تجهیزات مصرف کننده، انرژی را در لحظه و در مبدأ بهینه کنید.
- کاهش چشمگیر هزینه ها: این سیستم با هزینه اولیه پایین و حذف نیاز به رگولاتور و کنتاکتور، یک راهکار کاملاً اقتصادی است.
- نصب بدون دردسر: طراحی ماژولار و ساده بهنیکو، نصب آن را در کمترین زمان ممکن میسر می سازد.
همین امروز کنترل مصرف انرژی خود را به دست بگیرید و هزینه های اضافی را متوقف کنید.
نتیجه گیری
آمپرمتر کلمپی ابزاری فراتر از یک دستگاه اندازه گیری ساده است؛ این دستگاه چشم و گوش یک تکنسین برق در مواجهه با مدارهای الکتریکی است. با ترکیب ایمنی ذاتی (عدم نیاز به تماس مستقیم) و سرعت عمل بالا، فرآیند عیب یابی را متحول کرده است. هنگام انتخاب یک کلمپ متر، به جای تمرکز صرف بر قیمت، به ویژگی هایی مانند True RMS، رده بندی ایمنی و قابلیت های اضافی متناسب با نیاز خود (مانند اندازه گیری DC یا دما) توجه کنید. سرمایه گذاری روی یک دستگاه باکیفیت و مناسب، نه تنها دقت کار شما را افزایش می دهد، بلکه مهم تر از آن، ایمنی شما را در محیط کار تضمین می کند.
