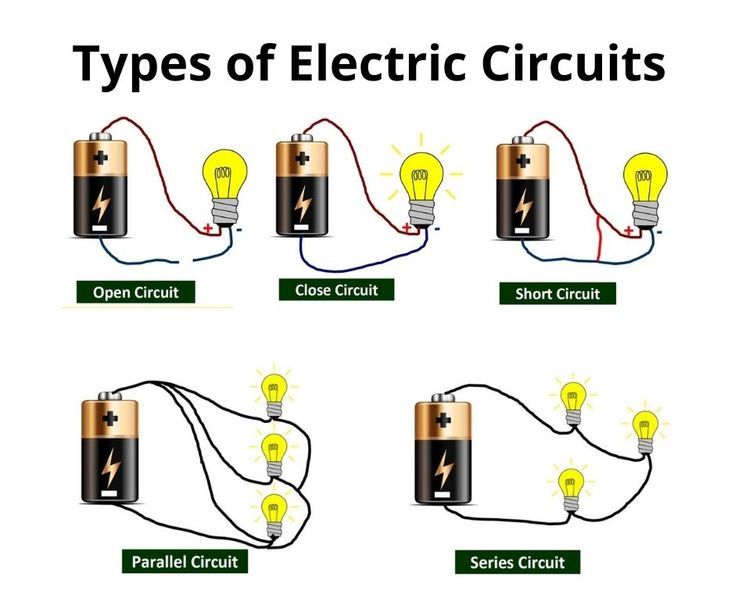

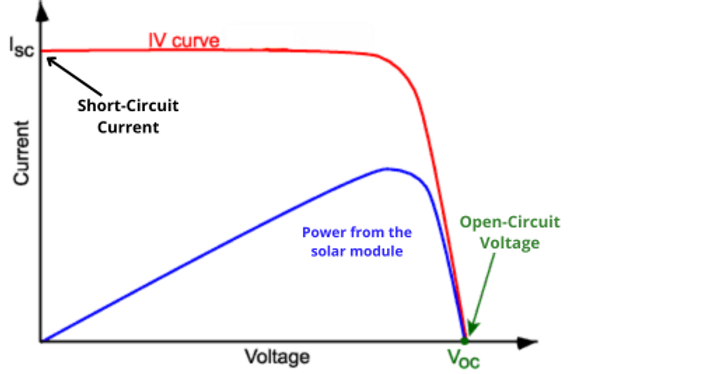

تعریف اتصال کوتاه و مدار باز
هنگامی که یک مسیر ناخواسته با مقاومت بسیار کم در یک مدار الکتریکی وجود داشته باشد به آن اتصال کوتاه می گویند. هنگامی که در مسیر رسانایی یک مدار الکتریکی قطع می شود، به آن مدار باز می گویند.
اتصال کوتاه
اتصال کوتاه در مدارهای قدرت یکی از مشکلاتی است که ممکن است در سیستم‌های الکتریکی به وقوع بپیوندد و باعث خسارت جدی به تجهیزات الکتریکی شود. این اتصال معمولاً زمانی رخ می‌دهد که دو نقطه یا بخش از مدار که نباید به هم متصل شوند، به طور غیرمنتظره به هم متصل می‌شوند، که منجر به افزایش ناگهانی جریان الکتریکی و گرمای زیاد در مدار می‌شود.
اتصال کوتاه ممکن است عواقب جدی ایجاد کند، از جمله خرابی قطعات الکتریکی، آسیب به تجهیزات و حتی خطرات برای افراد در اطراف. بنابراین، اهمیت و اهمیت بسیاری برای جلوگیری از وقوع اتصال کوتاه وجود دارد.
برای جلوگیری از اتصال کوتاه، ابتدا باید دقت کافی به عمل آید و قطعات الکتریکی به درستی نصب شوند. همچنین، استفاده از استانداردهای ایمنی و کیفیت در انتخاب و استفاده از تجهیزات الکتریکی بسیار حائز اهمیت است. همچنین، برنامه ریزی مناسب برای نصب و نگهداری تجهیزات الکتریکی نیز می‌تواند به جلوگیری از وقوع اتصال کوتاه کمک کند.
با توجه به خطرات جدی که اتصال کوتاه می‌تواند ایجاد کند، آموزش و آگاهی کارکنان در مورد شناسایی و پیشگیری از این مشکل بسیار حائز اهمیت است. همچنین، باید سیستم‌های حفاظتی مناسب نصب شود تا در صورت وقوع اتصال کوتاه، خسارات به حداقل رسیده و خطرات برای افراد کاهش یابد.
اتصال کوتاه می‌تواند باعث افزایش ناگهانی جریان الکتریکی شود که منجر به گرمای زیاد و خسارت در مدار می‌شود. این خسارات می‌تواند شامل خرابی قطعات الکتریکی، آسیب به تجهیزات و حتی خطرات برای افراد در اطراف شامل شوک الکتریکی یا آتش سوزی باشد.
اتصال کوتاه ممکن است ناشی از کابل‌های الکتریکی آسیب دیده، قطعات الکتریکی خراب یا نصب نادرست تجهیزات الکتریکی باشد. همچنین عوامل محیطی مانند رطوبت، گرد و غبار و حرارت نیز می‌توانند به ایجاد اتصال کوتاه و افزایش خطرات مربوط به آن کمک کنند.
اتصال کوتاه: علت ها و پیامدها
اتصال کوتاه یکی از خطرناک ترین و شایع ترین خطاهای الکتریکی در مدارهای قدرت و صنعتی است. این مشکل زمانی رخ می دهد که مسیر جایگزین با مقاومت ناچیز بین دو نقطه از مدار برقرار می شود و جریان الکتریکی به جای مسیر اصلی، از این مسیر عبور می کند.
علل شایع اتصال کوتاه:
- آسیب دیدگی عایق کابل ها
- رطوبت زیاد و نفوذ آب به داخل تابلو برق
- اتصال اشتباه فاز به نول یا زمین
- ورود اشیای فلزی به داخل مدار
- کهنه شدن و فرسودگی تجهیزات الکتریکی
پیامدهای خطرناک اتصال کوتاه:
- آتش سوزی ناشی از گرمای زیاد
- آسیب شدید به تجهیزات الکتریکی
- شوک الکتریکی به افراد
- ایجاد اختلال یا قطعی در خطوط تولید
- از کار افتادن سیستم حفاظتی در صورت عدم نصب صحیح
مدار باز
مدار باز یک مفهوم مهم در علم فیزیک و مهندسی برق است که به تعداد زیادی از کاربردهای مختلف در صنایع الکترونیکی و الکتریکی دارد. یک مدار باز، به طور ساده، یک مدار الکتریکی است که شامل یک یا چند مسیر برقی است که به طور کامل یا ناقص قطع شده‌اند. این مسیرها ممکن است به وسیله‌ی یک سیم برق، یک رزیستور یا یک دیود قطع شده باشند.
مدارهای باز ممکن است از نظر طراحی و کاربرد، از جمله در دستگاه‌های الکترونیکی، انواع سنسورها، سوئیچ‌ها و دستگاه‌های کنترل، بسیار مفید باشند. این مدارها به طور خاص در مواردی که نیاز به قطع یا وصل کردن سریع مدارها داریم، بسیار کارآمد هستند.
با این حال، در برخی موارد، مدارهای باز ممکن است منجر به افزایش جریان الکتریکی و گرمای زیاد در مدار شوند که این موضوع ممکن است باعث خرابی و آسیب به قطعات الکتریکی شود. بنابراین، در طراحی و استفاده از مدارهای باز، باید دقت کافی به عمل آید تا این پدیده جلوگیری شود.
خطرات و راهکار های کاهش خطرات ناشی از مدار باز
وجود ولتاژ بالا در مدار ثانویه باز خطرات ایمنی قابل توجهی را به همراه دارد. اول از همه، خطر برق گرفتگی را برای هر کسی که در نزدیکی پایانه های مدار باز قرار دارد، نشان می دهد. ولتاژ بالا در معرض به طور بالقوه می تواند باعث شوک الکتریکی شدید شود که منجر به جراحات یا حتی مرگ و میر شود.
علاوه بر این، مواد عایق مورد استفاده در CT ها برای مقاومت در برابر ولتاژهای عملیاتی معمولی طراحی شده اند، اما ممکن است قادر به تحمل ولتاژهای بیش از حد بالا در شرایط مدار باز نباشند. این می تواند منجر به خرابی عایق و در نتیجه فلاش قوس یا خرابی عایق الکتریکی شود. آسیب تجهیزات و خرابی سیستم می تواند پیامدهای مالی قابل توجهی داشته باشد.
برای جلوگیری از خطرات احتمالی مرتبط با مدارهای ثانویه باز در CT ها، اطمینان از اینکه سیم پیچ ثانویه هرگز باز نمی ماند ضروری است. این به معنای اتصال یک بار/مقاومت مناسب در سراسر پایانه ها یا اتصال کوتاه ترمینال ها به یکدیگر است (معروف به اتصال کوتاه). با ارائه یک مدار بسته برای سیم پیچ ثانویه، ولتاژ القایی به طور ایمن از بین می رود و خطرات مرتبط را به حداقل می رساند.
کاربردهای مفید مدار باز:
- در کلیدهای قطع و وصل
- در سنسورها و مدارهای کنترل
- در سیستم های تست و عیب یابی
- در قطع اضطراری جریان برای ایمنی
خطرات مدار باز در مدارهای ثانویه CT:
در ترانسفورماتور جریان (CT)، مدار باز در سمت ثانویه می تواند بسیار خطرناک باشد؛ چرا که ولتاژ بسیار بالایی در دو سر خروجی القا می شود. این ولتاژ:
- باعث برق گرفتگی شدید می شود
- ممکن است منجر به شکست عایق و فلاش قوس الکتریکی شود
- به راحتی تجهیزات گران قیمت را از بین می برد
راهکار: هرگز نباید اجازه داد مدار ثانویه CT باز بماند. باید یا یک مقاومت مناسب به آن متصل شود یا ترمینال های خروجی به صورت ایمن به یکدیگر وصل شوند (اتصال کوتاه کنترل شده).
مقایسه اتصال کوتاه و مدار باز
ویژگی | اتصال کوتاه | مدار باز |
جریان عبوری | بسیار زیاد | صفر یا بسیار کم |
مقاومت مسیر | تقریباً صفر | بسیار بالا یا نامتناهی |
پیامدها | آتش سوزی، خرابی تجهیزات | قطع عملکرد مدار |
شدت خطر | بسیار بالا | بسته به کاربرد متوسط تا بالا |
نیاز به حفاظت | فیوز، کلیدهای حفاظتی، رله ها | مدار محافظ و سوئیچ های ایمنی |
راهکارهای پیشگیری و ایمنی
برای جلوگیری از اتصال کوتاه یا مدار باز ناخواسته:
- نصب صحیح تجهیزات توسط متخصصان برق صنعتی
- استفاده از کابل ها و تجهیزات استاندارد و با کیفیت
- تست و بررسی منظم مدارها و تجهیزات
- استفاده از رله های حفاظتی، فیوز، کلید اتومات و سیستم ارت مناسب
- جلوگیری از نفوذ رطوبت، گردوغبار یا جانوران به داخل تابلو برق
- آموزش پرسنل برای شناسایی علائم خطر و اقدامات اضطراری
نتیجه گیری
درک مفاهیم اتصال کوتاه و مدار باز و شناخت تفاوت های آن ها برای هر مهندس یا تکنسین برق صنعتی حیاتی است. این دو پدیده اگرچه ساده به نظر می رسند، اما می توانند منجر به آسیب های مالی، خطرات جانی و توقف سیستم های حیاتی شوند. با رعایت استانداردها، استفاده از تجهیزات ایمن و آموزش مداوم کارکنان، می توان این خطرات را به حداقل رساند.
