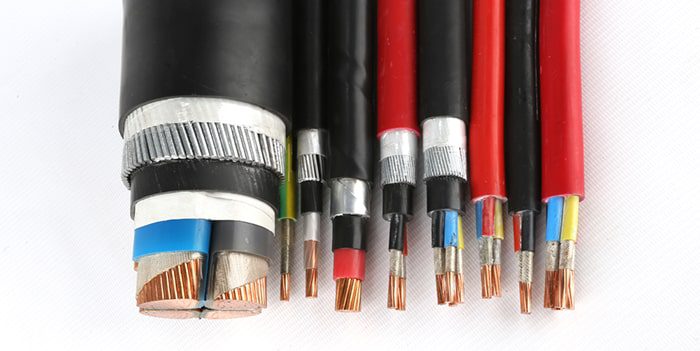

انواع کابل سه فاز: ساختار، کاربرد و مزایا
کابل های سه فازاز اصلی ترین تجهیزاتی هستند که برای انتقال جریان الکتریکی با توان بالا استفاده می شوند. این کابل ها در صنایع مختلف، مجتمع های تجاری و ساختمان های مسکونی کاربرد گسترده ای دارند. به دلیل قدرت و کارایی بالا، انواع کابل سه فاز در اشکال و مدل های متنوعی تولید شده و برای راه اندازی بسیاری از تجهیزات صنعتی ضروری هستند.

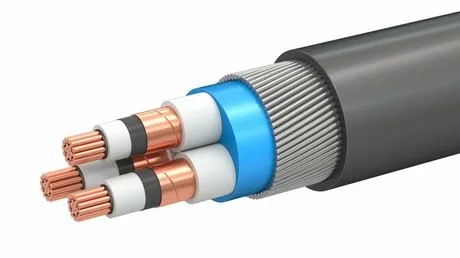

ساختار کابل سه فاز
ساختار کابل های سه فاز شامل هادی رسانا، عایق، روکش و گاهی یک غلاف فلزی برای محافظت بیشتر است.
- هادی: هادی کابل های سه فاز می تواند از جنس مس یا آلومینیوم باشد. هادی های مسی به شکل مفتولی، نیمه افشان یا افشان تولید می شوند، در حالی که هادی های آلومینیومی معمولاً به صورت مفتولی و نیمه افشان در دسترس هستند.
- عایق: عایق، یک لایه پلیمری است که هادی را پوشانده و از تماس آن با روکش یا سایر سیم ها جلوگیری می‌کند. جنس عایق معمولاً پلی اتیلن کراس لینک شده (XLPE) یا پلی وینیل کلراید (PVC) است.
- روکش: بیرونی ترین لایه کابل است که از جنس پلیمر ساخته شده و مقاومت کابل در برابر شعله، سایش و عوامل محیطی را تضمین می کند.
استاندارد رنگ بندی:
برای تشخیص آسان سیم های فاز از نول، از یک استاندارد رنگی مشخص استفاده می شود. این رنگ ها در کابل های سه فاز شامل:
- فاز اول (R): قهوه ای یا قرمز
- فاز دوم (S): مشکی یا زرد
- فاز سوم (T): خاکستری یا آبی
- نول (N): آبی روشن
- ارت (PE): زرد و سبز
این رنگ بندی به توزیع بار و اتصال صحیح فازها به موتورهای القایی کمک کرده و نیاز به تست های اضافی را از بین می برد.

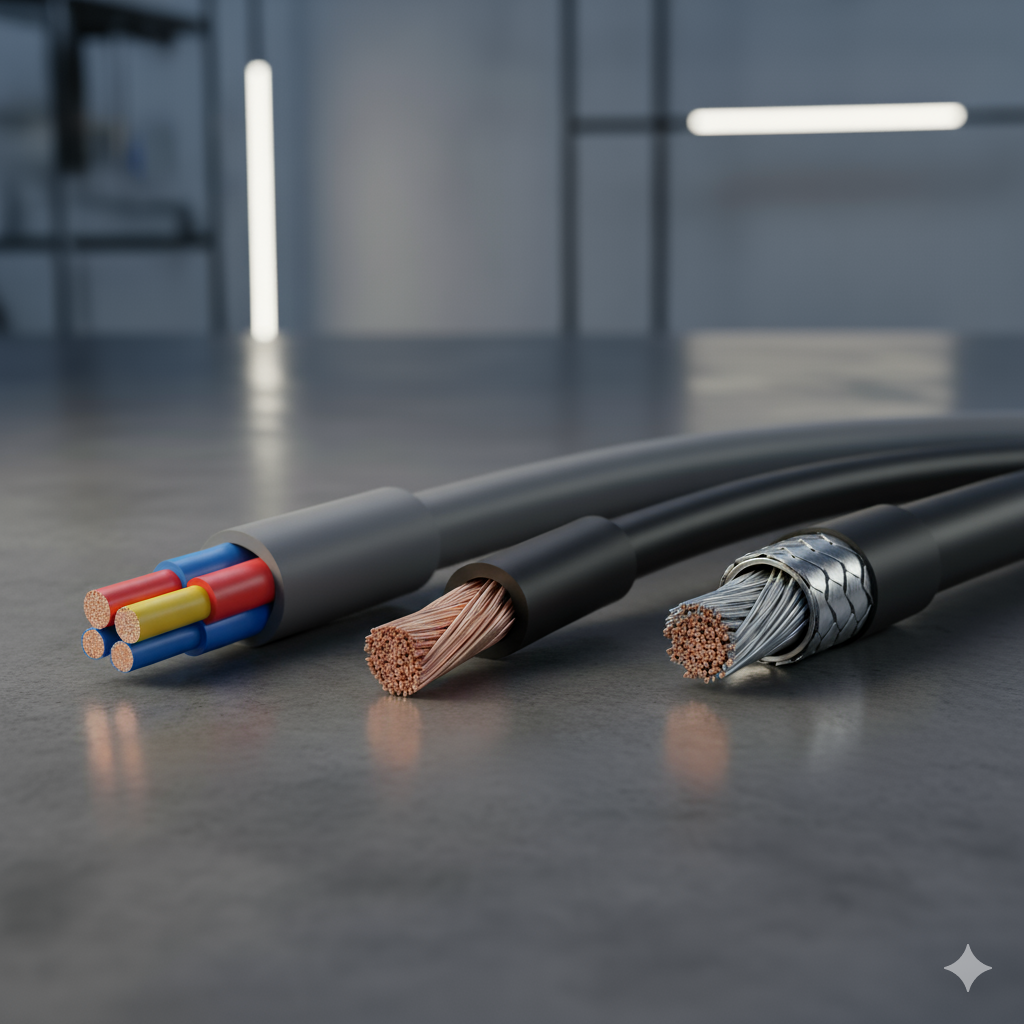

انواع کابل های سه فاز و کاربردهای آن ها
کابل های سه فاز بر اساس جنس هادی، نوع عایق، شکل ظاهری و کاربرد به دسته های مختلفی تقسیم می شوند. انتخاب نوع کابل مناسب به محیط نصب، میزان جریان و ولتاژ مورد نیاز بستگی دارد.
- کابل های افشان: این کابل ها از رشته های نازک و به هم تابیده تشکیل شده اند که انعطاف پذیری بالایی دارند. از آن ها در تجهیزاتی استفاده می شود که نیاز به حرکت دارند، مانند ربات های صنعتی، ماشین آلات متحرک و یا اتصال به موتورهای پمپ.
- کابل های مفتولی: هادی این کابل ها از یک رشته مفتول ضخیم تشکیل شده است. این نوع کابل ها استحکام بیشتری دارند و برای نصب ثابت در سینی های کابل یا زیرزمین مناسب اند. از آن ها در مدارهای صنعتی، تابلوهای برق و تأسیسات ثابت استفاده می شود.
- کابل های زره دار (Armored): این کابل ها دارای یک لایه محافظ فلزی (زره) هستند که از آن ها در برابر آسیب های مکانیکی مانند فشار، ضربه و جویدن حیوانات موذی محافظت می کند. از کابل های زره‌دار در محیط های صنعتی سنگین، زیرزمین و یا در مکان هایی که احتمال آسیب به کابل وجود دارد، استفاده می شود.
- کابل های سرب و غلاف سربی (Lead-Sheathed): این کابل ها دارای یک غلاف از جنس سرب هستند که آن ها را در برابر رطوبت، مواد شیمیایی و روغن ها مقاوم می سازد. کاربرد اصلی آن ها در محیط های مرطوب، پالایشگاه ها و صنایع پتروشیمی است.
👇لیست محصولات خازن صنعتی بهنیکو
مزایای استفاده از کابل سه فاز
استفاده از برق سه فاز و کابل های مرتبط با آن، مزایای متعددی نسبت به سیستم های تک فاز دارد.
- توان و گشتاور بالا: برق سه فاز برای راه اندازی موتورهای الکتریکی و تجهیزاتی که نیاز به توان و گشتاور بالا دارند، ضروری است.
- جریان ثابت: در یک سیستم سه فاز، توان لحظه ای هرگز به صفر نمی رسد، زیرا در هر لحظه حداقل یکی از فازها در حال تأمین جریان است. این ویژگی باعث عملکرد پایدار و بدون نوسان سیستم می شود.
- راندمان بالاتر: موتورهای سه فاز در مقایسه با موتورهای تک فاز، راندمان بالاتری دارند و برای تولید توان مشابه، جریان کمتری مصرف می کنند.
- کاهش نویز و لرزش: به دلیل توزیع یکنواخت توان، موتورهای سه فاز لرزش و نویز کمتری تولید می کنند.
- انتقال انرژی مؤثر: در ولتاژهای بالا، انتقال انرژی الکتریکی با کابل های سه فاز کارآمدتر است. ولتاژ برق سه فاز صنعتی ۳۸۰ ولت است، در حالی که در برق تک فاز معمولاً ۲۲۰ ولت است.
کاربردهای کابل سه فاز
کابل های سه فاز در طیف گسترده ای از صنایع و مکان ها مورد استفاده قرار می گیرند.
- صنایع و کارخانه ها: برای راه اندازی الکتروموتورهای صنعتی، پمپ های بزرگ، کمپرسورها، ماشین آلات CNC و کوره‌های صنعتی.
- ساختمان های تجاری و مسکونی: برای آسانسورها، سیستم های تهویه مطبوع بزرگ، پمپ های آب فشار قوی و تأمین برق واحد‌های بزرگ تجاری.
- کشاورزی: برای پمپ های آب کشاورزی و تجهیزات آبیاری.
- شبکه توزیع برق: برای انتقال برق از نیروگاه ها به شهرها و توزیع آن در مجتمع ها.
روش‌های اتصال کابل های سه فاز

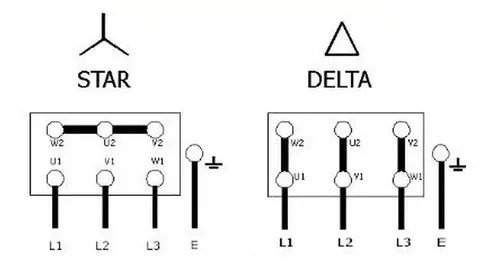

شیوه اتصال کابل ها در مدارهای سه فاز بر اساس نوع مصرف کننده و نیاز به توان، به دو روش ستاره (Star) و مثلث (Delta) انجام می شود.
مقایسه اتصال ستاره و مثلث
اتصال ستاره (Y):
- تعداد سیم ها: ۴ سیم (۳ فاز و ۱ نول).
- ولتاژ: ولتاژ خط 3√ برابر ولتاژ فاز است.
- کاربرد: عمدتاً برای راه اندازی اولیه موتورها جهت کاهش جریان مصرفی استفاده می شود.
اتصال مثلث (Δ):
- تعداد سیم ها: ۳ سیم (۳ فاز).
- ولتاژ: ولتاژ خط و فاز برابر هستند.
- کاربرد: پس از راه اندازی موتور، برای افزایش توان و سرعت آن استفاده می شود.
نکات مهم در انتخاب و نگهداری کابل
برای انتخاب کابل سه فاز مناسب، باید به نکات زیر توجه کرد:
- جنس هادی: مس هدایت بهتری نسبت به آلومینیوم دارد، اما آلومینیوم سبک تر و ارزان تر است.
- سایز کابل: سایز کابل باید با توجه به میزان جریان عبوری و طول مسیر انتخاب شود تا از داغ شدن بیش از حد و افت ولتاژ جلوگیری شود.
- محیط نصب: کابل باید با توجه به شرایط محیطی (رطوبت، دما، مواد شیمیایی، آسیب های مکانیکی) انتخاب شود. برای مثال، در محیط های صنعتی سنگین، استفاده از کابل های زره دار ضروری است.
- استانداردها: کابل های مورد استفاده باید با استانداردهای ملی و بین المللی مانند IEC و ISIRI مطابقت داشته باشند.
استفاده از کابل های باکیفیت و نصب صحیح آن‌ها توسط یک تکنسین متخصص، می تواند از بروز آسیب های احتمالی و خطرات ناشی از نوسانات برق جلوگیری کند.
