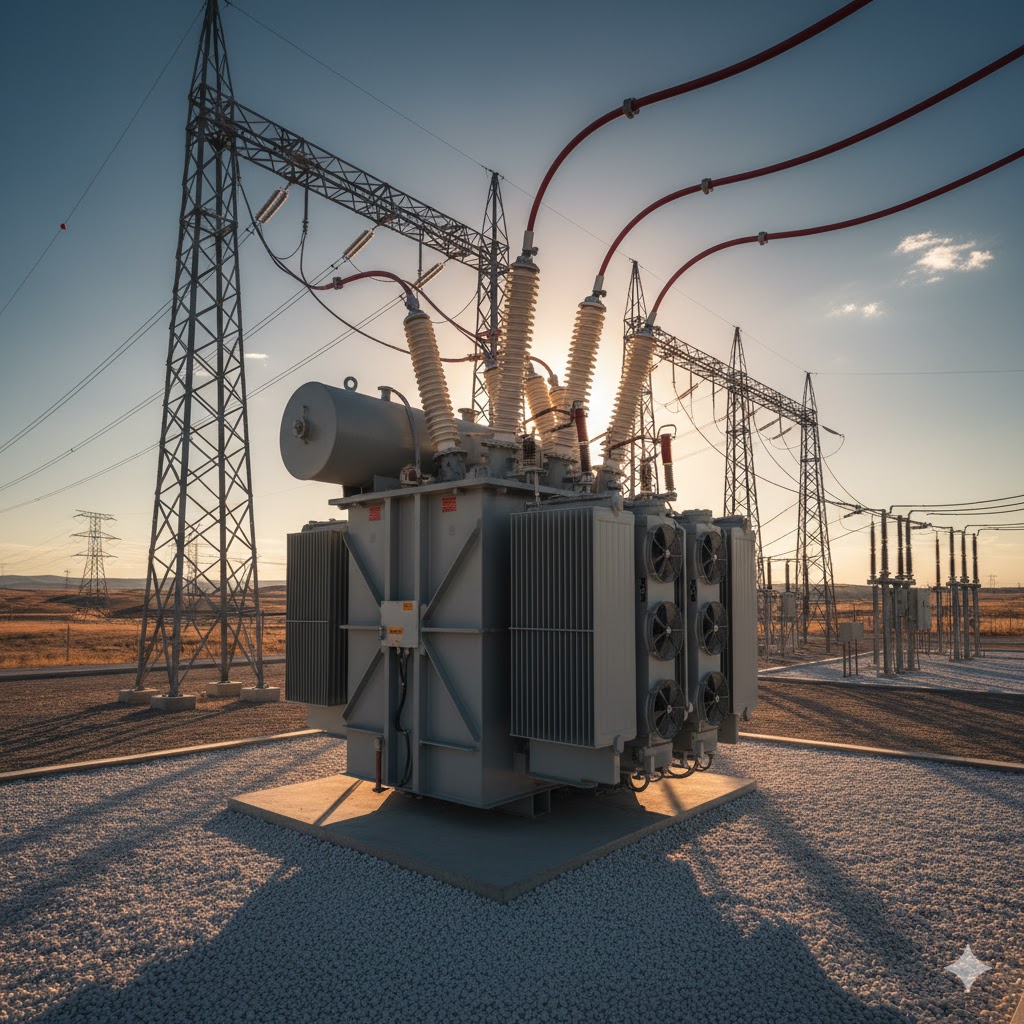

ترانس برق چیست؟ معرفی جامع ترانسفورماتور، اجزا و نقش حیاتی آن در شبکه توزیع

کاربرد ترانس برق

ترانسفورماتورها در کاربردهای مختلفی از جمله تولید برق، انتقال و توزیع، روشنایی، سیستم‌ های صوتی و تجهیزات الکترونیکی استفاده می‌ شوند و نقش حیاتی در تضمین توزیع ایمن و کارآمد برق دارند.

• تولید برق: از ترانسفورماتورهای افزاینده در نیروگاه‌ ها برای افزایش ولتاژ برق تولید شده قبل از ارسال به خطوط انتقال با هدف کاهش تلفات انرژی (P_loss ∝ I²) استفاده می‌ شود.

• انتقال و توزیع: ترانسفورماتورهای کاهنده در طول شبکه توزیع، ولتاژ برق را در چندین مرحله تا رسیدن به سطوح مناسب برای مصارف خانگی (معمولاً ۲۲۰ یا ۱۲۰ ولت) و صنعتی کاهش می‌ دهند.

• روشنایی: در سیستم‌ های روشنایی خاص (مانند هالوژن‌ های ولتاژ پایین) از ترانس‌ های کوچک برای کاهش ولتاژ به مقادیر مورد نیاز لامپ استفاده می‌ شود.

• سیستم‌ های صوتی و الکترونیکی: ترانسفورماتورها در منابع تغذیه دستگاه‌ های الکترونیکی مانند کامپیوترها، تلویزیون‌ ها و آداپتورها برای کاهش ولتاژ شبکه به سطوح پایین‌ تر DC مورد نیاز مدارها به کار می‌ روند. همچنین در سیستم‌ های صوتی برای تطبیق امپدانس بلندگوها و تقویت‌ کننده‌ ها استفاده می‌ شوند.

• ایمنی و محافظت: ترانس‌ های ایزوله‌ سازی برای جداسازی الکتریکی و افزایش ایمنی در محیط‌ هایی مانند بیمارستان‌ ها و آزمایشگاه‌ ها استفاده می‌ شوند. همچنین ترانس‌ های تثبیت‌ کننده ولتاژ (استابلایزر) در منازل و صنایع برای محافظت از لوازم برقی در برابر نوسانات ولتاژ برق شهری به کار می‌ روند.

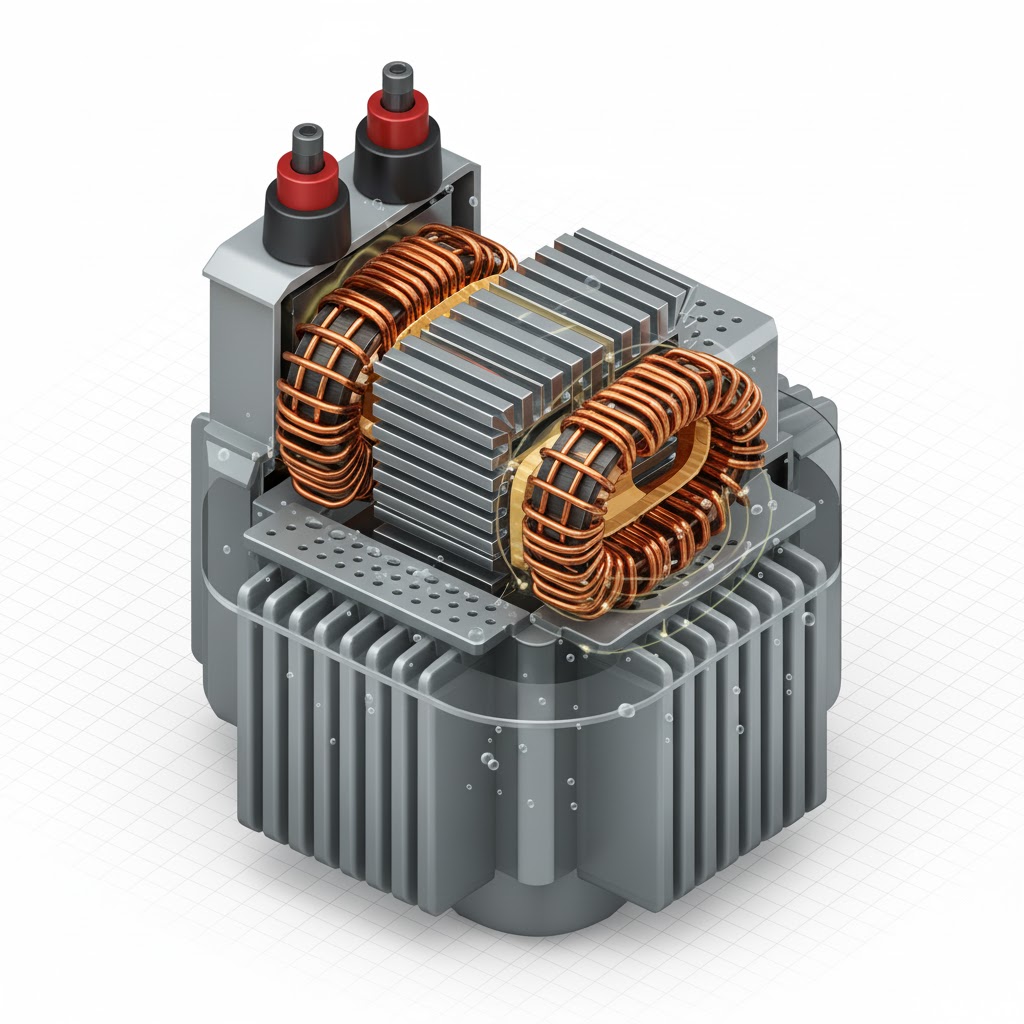

ساختار ترانس برق

ترانس برق شامل سه جزء اصلی و حیاتی است: سیم‌ پیچ اولیه، سیم‌ پیچ ثانویه و هسته مغناطیسی.

1. سیم‌ پیچ اولیه (Primary Winding): این سیم‌ پیچ به منبع تغذیه برق متصل می‌ شود. معمولاً دارای تعدادی دور (پیچه) از سیم مسی یا آلومینیومی است که جریان برق ولتاژ ورودی را به هسته مغناطیسی منتقل می‌ کند.
2. سیم‌ پیچ ثانویه (Secondary Winding): این سیم‌ پیچ به بار (مصرف‌ کننده) متصل می‌ شود و ولتاژ و جریان خروجی را تأمین می‌ کند. تعداد دور این سیم‌ پیچ نسبت به سیم‌ پیچ اولیه، تعیین‌ کننده نوع ترانس (افزاینده یا کاهنده) و ولتاژ خروجی است.
3. هسته مغناطیسی (Magnetic Core): هسته، که معمولاً از ورق‌ های نازک فولاد سیلیکونی (Laminations) ساخته شده و برای کاهش تلفات جریان گردابی (Eddy Current) از هم عایق‌ بندی شده‌ اند، بین سیم‌ پیچ ورودی و خروجی قرار دارد. وظیفه اصلی آن تمرکز و هدایت خطوط میدان مغناطیسی است که توسط سیم‌ پیچ اولیه تولید می‌ شود و به سیم‌ پیچ ثانویه منتقل می‌ گردد.

علاوه بر این اجزای اصلی، ترانسفورماتورها ممکن است دارای ساختارهای جانبی زیر نیز باشند:

• مخزن (Tank) و روغن (Oil): در ترانس‌ های بزرگتر، سیم‌ پیچ و هسته درون یک مخزن پر از روغن عایق (برای عایق‌ بندی و خنک‌سازی) قرار می‌ گیرند.

• رادیاتورها و فن‌ های خنک‌ کننده: برای دفع حرارت تولید شده به دلیل تلفات انرژی.

• بوشینگ‌ ها (Bushings): عایق‌ های ورودی و خروجی برای اتصال سیم‌ پیچ‌ ها به شبکه برق.

• تپ چنجر (Tap Changer): مکانیزمی برای تنظیم تعداد دور فعال سیم‌ پیچ و در نتیجه تنظیم ولتاژ خروجی (در ترانس‌ های قدرت و توزیع).

• سیستم‌ های حفاظتی: شامل رله‌ های حرارتی، رله بوخولز (در ترانس‌ های روغنی) و... برای جلوگیری از خطرات احتمالی ناشی از افزایش دما، جرقه زدن یا اتصال کوتاه.



مزایا و معایب ترانس برق

ترانسفورماتورها علی‌ رغم اهمیت حیاتی‌ شان، مانند هر تجهیز الکتریکی دیگری، مزایا و معایبی دارند.

مزایا

• انتقال کارآمد: امکان انتقال برق در فواصل طولانی با ولتاژ بسیار بالا و جریان کم، که باعث کاهش تلفات خطوط انتقال می‌ شود.

• تطبیق ولتاژ: فراهم کردن ولتاژ مورد نیاز برای مصارف مختلف (از ولتاژهای خانگی تا صنعتی).

• قابلیت اطمینان بالا: طول عمر زیاد و نیاز به نگهداری نسبتاً کم در مدل‌ های استاندارد.

• افزایش ایمنی: کاهش ولتاژ بالا به ولتاژ ایمن برای استفاده نهایی.

معایب

• هزینه اولیه: ترانس‌ های قدرت و توزیع می‌ توانند بسیار گران باشند و هزینه نصب آن‌ ها نیز بالاست.

• تلفات انرژی: حتی کارآمدترین ترانس‌ ها نیز دارای تلفات هستند (مانند تلفات هسته و تلفات مسی) که به صورت حرارت از بین می‌ روند.

• نیاز به نگهداری: ترانس‌ های روغنی و بزرگ نیاز به بازرسی و نگهداری منظم (مانند تعویض یا تصفیه روغن) دارند.

• مشکلات زیست محیطی: ترانس‌ های قدیمی‌ تر ممکن است از روغن‌ های حاوی مواد سمی مانند PCB استفاده کرده باشند (که امروزه ممنوع است).

• نویز: در هنگام کارکرد، به خصوص در زمان بارگذاری زیاد، می‌ توانند نویز مکانیکی (صدای وزوز) ایجاد کنند.

فناوری‌ های نوین در کاهش مصرف برق

با توجه به افزایش هزینه‌ های انرژی و نگرانی‌ های زیست‌ محیطی، استفاده از فناوری‌ های جدید برای کاهش مصرف برق و بهینه‌ سازی سیستم‌ های الکتریکی بیش از پیش اهمیت یافته است. دو راهکار کلیدی که به صورت مستقیم و غیرمستقیم بر کاهش مصرف برق خانگی و صنعتی تأثیر می‌ گذارند، استفاده از ترانس‌ های کاهش مصرف برق (استابلایزرها) و اصلاح ضریب توان با خازن است.

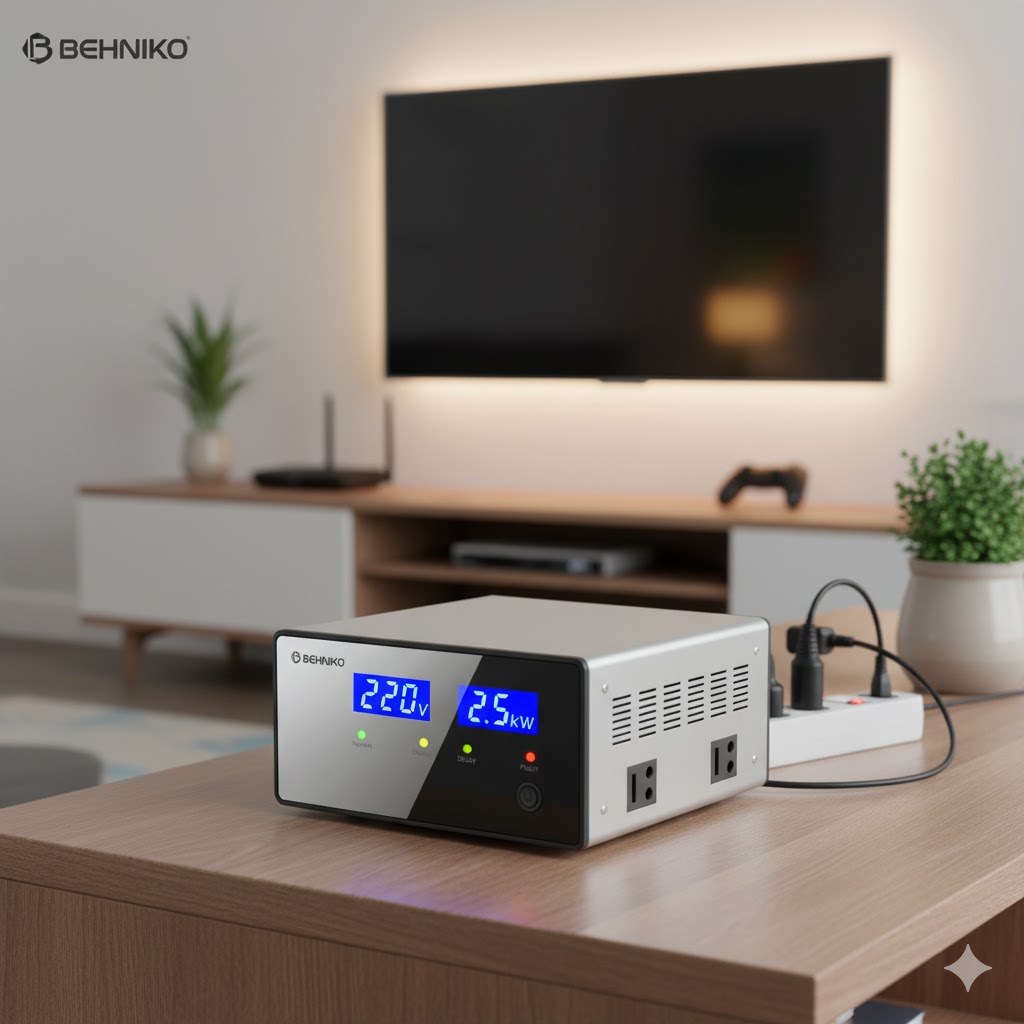

۱. ترانس کاهش مصرف برق (تثبیت‌ کننده ولتاژ)

ترانس‌ های کاهش مصرف برق، که اغلب به نام استابلایزر (Stabilizer) شناخته می‌ شوند، وظیفه تنظیم و تثبیت ولتاژ ورودی به لوازم برقی را بر عهده دارند. نوسانات ولتاژ (کاهش یا افزایش ولتاژ از حد استاندارد) باعث می‌ شود دستگاه‌ ها برای کارکرد صحیح، جریان بیشتری کشیده یا دچار آسیب شوند که هر دو مورد، اتلاف انرژی را در پی دارد.

• مزایای ترانس‌ های کاهنده مصرف برق خانگی:

• محافظت از لوازم: جلوگیری از آسیب دیدن قطعات حساس الکترونیکی در برابر افزایش/کاهش ناگهانی ولتاژ.

• افزایش طول عمر: تأمین ولتاژ ثابت و مناسب، عمر مفید دستگاه‌ ها را افزایش می‌ دهد.

• کاهش مصرف غیرضروری: با حذف نوسانات و رساندن ولتاژ به سطح بهینه، از مصرف انرژی اضافی برای جبران ولتاژ نامناسب جلوگیری می‌ شود.

۲. اصلاح ضریب توان با خازن

در مدارهای AC، به ویژه در بارهای القایی مانند موتورها (یخچال، کولر، پمپ آب)، بخشی از توان مصرفی به صورت توان راکتیو تلف می‌ شود که برای کارکرد دستگاه ضروری است اما قابل تبدیل به کار مفید نیست و تنها جریان کشیده شده از شبکه را افزایش می‌ دهد. این افزایش جریان، سبب افزایش تلفات در سیم‌ کشی ساختمان و شبکه توزیع می‌ شود.

خازن‌ ها با تزریق توان راکتیو خازنی به شبکه، به کاهش توان راکتیو القایی کمک کرده و در نتیجه، ضریب توان سیستم را به مقدار ایده‌ آل (نزدیک به ۱) نزدیک می‌ کنند.

• خازن برای منزل و کسب‌ و کار کوچک: در مصارف خانگی، نصب بانک‌ های خازنی عموماً مرسوم نیست مگر در مواردی که میزان توان راکتیو بالا باشد (مانند کارگاه‌ های کوچک با موتورهای زیاد) و شرکت برق جریمه‌ ای بابت ضریب توان کم اعمال کند. در چنین شرایطی، از بانک خازنی تک فاز یا سه فاز کوچک استفاده می‌ شود.

• عوامل موثر بر قیمت خازن برای منزل (بانک خازنی کوچک):

• ظرفیت (kVAR): توان راکتیو مورد نیاز برای اصلاح ضریب توان.

• نوع و کیفیت خازن: برند سازنده و تکنولوژی ساخت خازن‌ ها.

• اتوماتیک یا ثابت بودن: نوع اتوماتیک (با رگولاتور) گران‌ تر اما کارآمدتر است.

• کیفیت تابلو و تجهیزات جانبی: شامل کنتاکتور، فیوز، رگولاتور و سیستم‌ های حفاظتی.



نتیجه‌ گیری

ترانس برق یا ترانسفورماتور یک دستگاه حیاتی در صنعت برق است که بر اساس القای الکترومغناطیسی، ولتاژ و جریان الکتریکی متناوب را تغییر می‌ دهد. این دستگاه به عنوان قلب سیستم‌ های انتقال و توزیع، از نیروگاه‌ ها تا منازل، تضمین‌ کننده انتقال کارآمد و ایمن انرژی است. علاوه بر ترانس‌ های توزیع، استفاده از فناوری‌ های نوین مانند ترانس‌ های تثبیت‌ کننده ولتاژ (استابلایزر) و خازن‌ ها برای اصلاح ضریب توان، نقش مهمی در حفاظت از تجهیزات، افزایش طول عمر آن‌ ها و کاهش تلفات و مصرف غیرضروری برق ایفا می‌ کنند.

بهینه‌ سازی انرژی و راه‌ حل‌ های هوشمند با بهنیکو

 ۱. محافظت و بهینه‌ سازی با ترانس کاهش مصرف برق

آیا نگران نوسانات برق و آسیب به لوازم خانگی خود هستید؟ ترانس کاهش مصرف برق (استابلایزر) بهنیکو راه‌ حل تضمین شده برای محافظت و صرفه‌ جویی است. این دستگاه‌ ها با تنظیم دقیق ولتاژ، نه تنها از تجهیزات شما محافظت می‌ کنند، بلکه مستقیماً به کاهش مصرف برق غیرضروری کمک می‌ کنند.

برای دریافت مشاوره تخصصی رایگان درباره انتخاب و قیمت ترانس کاهش مصرف برق متناسب با نیاز منزل یا کسب‌ و کارتان، همین امروز با کارشناسان بهنیکو تماس بگیرید.

 ۲. اصلاح ضریب توان و استعلام قیمت خازن

اگر به دنبال بهینه‌ سازی سیستم‌ های الکتریکی و جلوگیری از جریمه‌ های توان راکتیو در قبض برق خود هستید، به اصلاح ضریب توان نیاز دارید.

مجموعه بهنیکو با ارائه راه‌ حل‌ های هوشمند اصلاح ضریب توان، آماده پاسخگویی به نیازهای شماست. برای اطلاع از جزئیات فنی و قیمت خازن برای منزل یا محیط کار و نحوه اجرای پروژه‌ های کاهش مصرف برق در ابعاد بزرگتر، با ما تماس بگیرید.
