توربین بخار: قلب تپنده صنعت انرژی
توربین بخار یک دستگاه مکانیکی بسیار مهم در صنعت مدرن است که انرژی حرارتی بخار آب را به انرژی مکانیکی تبدیل می کند. این دستگاه، که به عنوان قلب تپنده نیروگاه های حرارتی شناخته می شود، نقش حیاتی در تولید برق در مقیاس بزرگ ایفا می کند. از زمان اختراع آن در قرن نوزدهم توسط سر چارلز پارسونز، توربین بخار به دلیل راندمان بالا و قابلیت اطمینان، به یکی از پرکاربردترین فناوری ها در نیروگاه ها تبدیل شده است.
در این مقاله، به بررسی جامع توربین بخار، اصول عملکرد، اجزای کلیدی، انواع مختلف و کاربردهای آن در صنایع گوناگون خواهیم پرداخت. همچنین، مزایا و معایب اقتصادی و زیست محیطی استفاده از این تکنولوژی را مورد ارزیابی قرار داده و راهکارهای موجود برای کاهش اثرات منفی آن را بررسی می کنیم. با شناخت عمیق تر این فناوری، می توانیم درک بهتری از نقش آن در تأمین انرژی جهانی و چالش های پیش رو به دست آوریم.
تاریخچه و اصول عملکرد توربین بخار
توربین بخار اولین بار توسط سر چارلز پارسونز در سال ۱۸۸۴ اختراع شد. این اختراع یک انقلاب در صنعت تولید برق به حساب می آمد، زیرا برای اولین بار امکان تولید برق در مقیاس بزرگ و با راندمان بالا را فراهم کرد. توربین های بخار جایگزین موتورهای بخار رفت و برگشتی شدند که کارایی کمتری داشتند و فضای بیشتری اشغال می کردند.
اصل کارکرد توربین بخار بر اساس قوانین ترمودینامیک است. بخار پرفشار و پرحرارت از طریق یک نازل به سمت پره های توربین هدایت می شود. بخار با سرعت بسیار بالا به این پره ها برخورد کرده و باعث چرخش روتور (بخش دوار) توربین می شود. این انرژی چرخشی به یک ژنراتور متصل می شود تا برق تولید کند. پس از عبور از پره ها، بخار منبسط شده و فشار و دمای آن کاهش می یابد. سپس، این بخار کم‌فشار به کندانسور منتقل می شود، جایی که با خنک شدن به آب تبدیل شده و دوباره به دیگ بخار بازگردانده می شود تا چرخه دوباره آغاز شود. این فرآیند چرخه ای، که به چرخه رانکین معروف است، راندمان کلی سیستم را به شدت افزایش می دهد.
بخش های اصلی و ساختار توربین بخار
توربین های بخار از اجزای مختلفی تشکیل شده اند که هر یک نقش حیاتی در عملکرد دستگاه دارند:

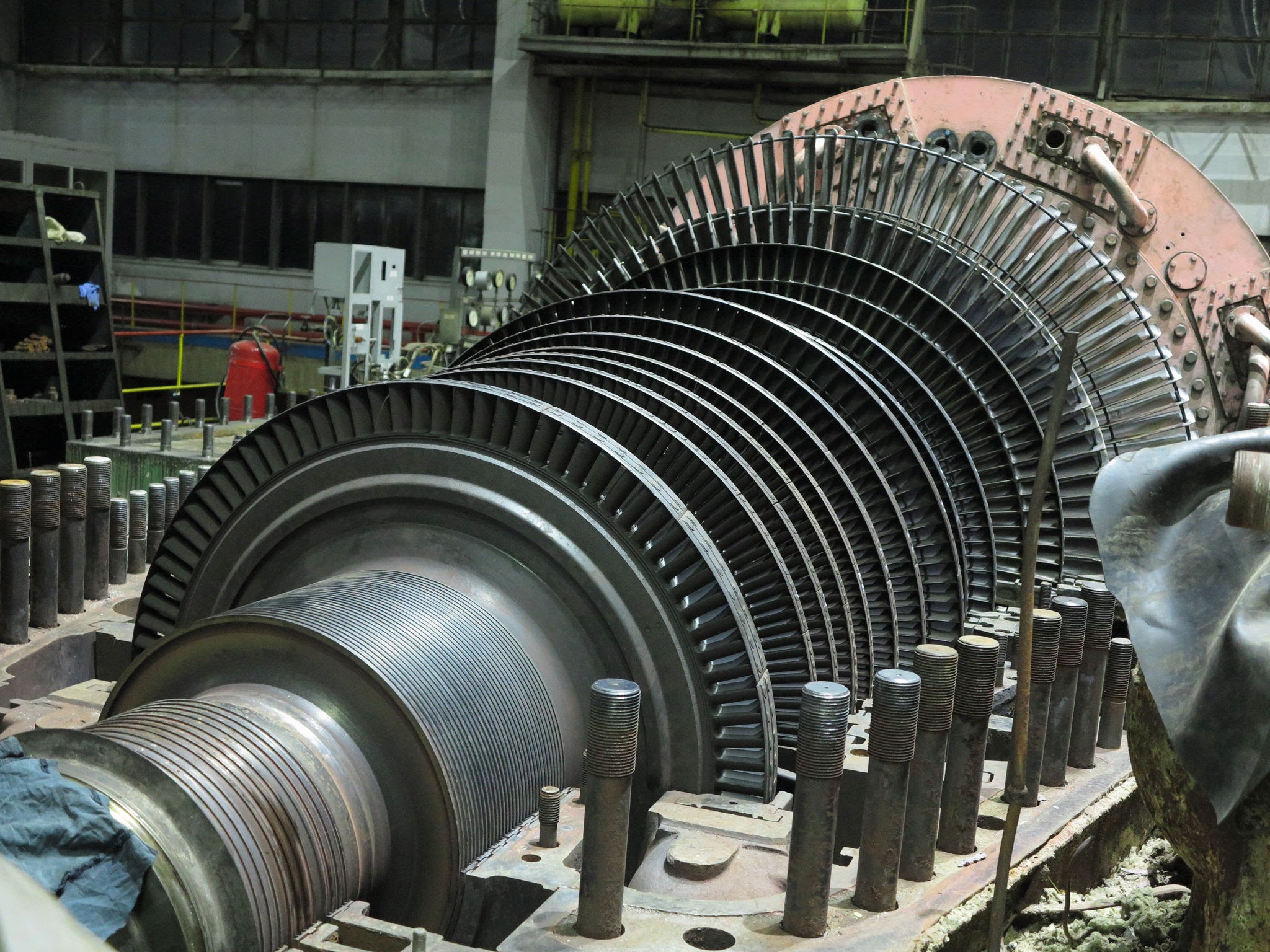

- روتور (Rotor): بخش چرخان توربین که پره ها روی آن نصب شده اند. روتور نیروی حاصل از برخورد بخار را به حرکت چرخشی تبدیل می کند.
- استاتور (Stator): بخش ثابت توربین که شامل ردیف‌هایی از پره های ثابت یا نازل ها است. این پره ها جهت جریان بخار را به گونه ای تنظیم می کنند که با حداکثر کارایی به پره های روتور برخورد کند.

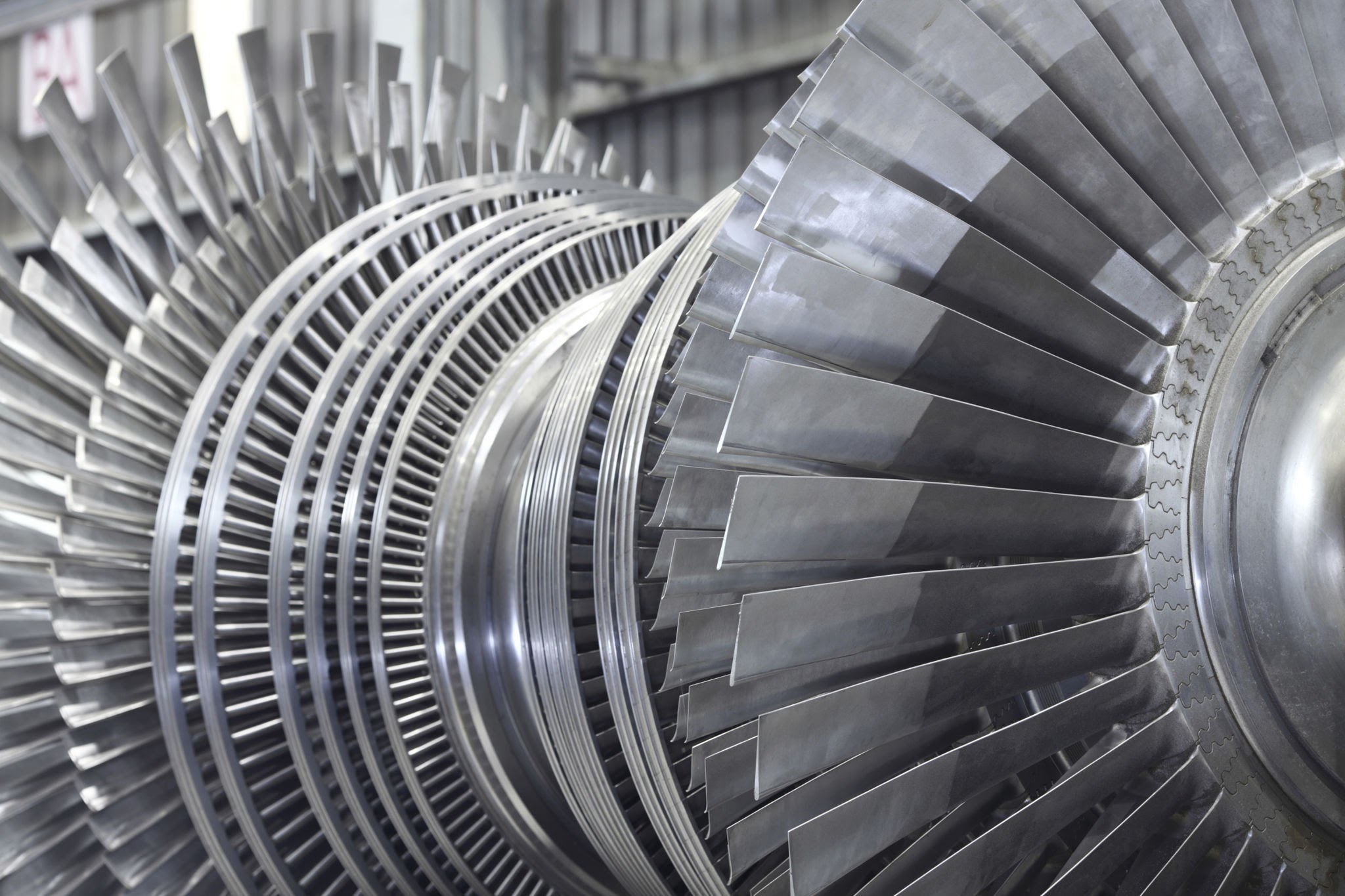

- پره ها (Blades): اجزای اصلی که انرژی جنبشی بخار را به انرژی مکانیکی تبدیل می کنند. پره ها در شکل ها و اندازه های مختلفی طراحی می شوند تا حداکثر کارایی را در مراحل مختلف توربین فراهم کنند.
- محفظه (Casing): پوشش بیرونی توربین که بخار را در داخل خود نگه داشته و از نشتی جلوگیری می کند.
- یاتاقان ها (Bearings): اجزایی که روتور را در جای خود نگه می دارند و اصطکاک را به حداقل می رسانند.
- کندانسور (Condenser): مبدل حرارتی بزرگی که بخار خروجی از توربین را خنک کرده و به آب تبدیل می کند. این کار راندمان توربین را به شدت بالا می برد.
👇لیست محصولات خازن صنعتی بهنیکو
انواع توربین های بخار بر اساس فشار و نحوه عملکرد
توربین های بخار را می توان بر اساس فشار ورودی، تعداد مراحل، و نحوه عملکرد به انواع مختلفی تقسیم کرد:

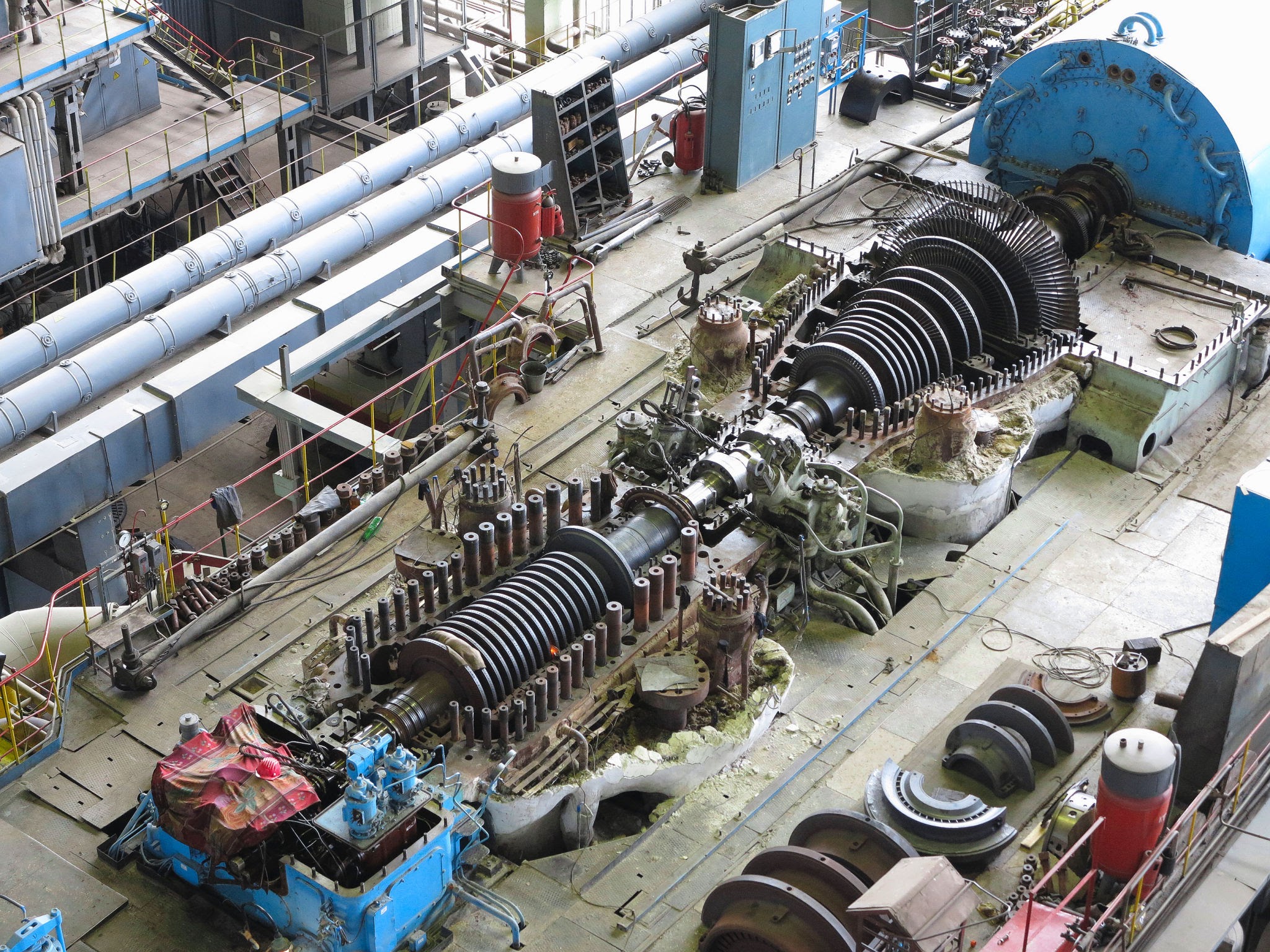

- توربین های فشار بالا (HP)، فشار متوسط (IP)، و فشار پایین (LP): در نیروگاه های بزرگ، معمولاً از چندین توربین پشت سر هم استفاده می شود. بخار ابتدا به توربین فشار بالا وارد می شود، سپس به توربین فشار متوسط و در نهایت به توربین فشار پایین می رود. این طراحی چندمرحله ای باعث افزایش راندمان کلی سیستم می شود.
- توربین های ضربه ای (Impulse Turbines): در این نوع، بخار در نازل ها منبسط شده و سرعت آن به شدت افزایش می یابد. سپس با سرعت بالا به پره های روتور برخورد می کند. در این نوع توربین، افت فشار عمدتاً در نازل ها رخ می دهد.
- توربین های عکس العملی (Reaction Turbines): در این توربین ها، بخار همزمان با عبور از پره های روتور و استاتور منبسط می شود و هم نیروی ضربه ای و هم نیروی عکس العملی ایجاد می کند. این نوع توربین ها معمولاً در نیروگاه های بزرگ تر استفاده می شوند و راندمان بالاتری دارند.
کاربردهای توربین بخار
درست است که کاربرد اصلی توربین بخار در نیروگاه های حرارتی برای تولید برق است، اما این دستگاه در صنایع دیگری نیز نقش مهمی ایفا می کند:
- نیروگاه های هسته ای: در این نیروگاه ها، حرارت حاصل از شکافت هسته ای برای تولید بخار و به حرکت درآوردن توربین بخار استفاده می شود.
- نیروگاه های زمین گرمایی: از بخار طبیعی موجود در زیر زمین برای چرخاندن توربین ها استفاده می شود.
- نیروگاه های زباله سوز: حرارت حاصل از سوزاندن زباله ها برای تولید بخار و برق استفاده می شود.
- صنایع نفت و گاز و پتروشیمی: از توربین های بخار برای به حرکت درآوردن کمپرسورها، پمپ ها و سایر تجهیزات سنگین استفاده می شود.
- کشتی ها: برخی از کشتی های بزرگ و کشتی های هسته ای از توربین‌های بخار برای نیروی محرکه استفاده می کنند.
توجیه اقتصادی و زیست محیطی
مزایا | معایب |
تولید برق در مقیاس بزرگ: توانایی تولید صدها مگاوات برق در یک واحد. | مصرف سوخت فسیلی: در اکثر نیروگاه ها، از سوخت های فسیلی (نظیر زغال سنگ، نفت، و گاز) برای تولید بخار استفاده می شود که منجر به انتشار گازهای گلخانه ای می شود. |
راندمان بالا: با طراحی مناسب و استفاده از چرخه رانکین، راندمان حرارتی بالایی دارند. | آلودگی زیست محیطی: انتشار آلاینده هایی مانند دی اکسید کربن ($CO_2$), اکسیدهای نیتروژن ($NO_x$), و دی اکسید گوگرد ($SO_2$) از احتراق سوخت. |
انعطاف پذیری در سوخت: قابلیت استفاده از سوخت های مختلف از جمله زغال سنگ، گاز طبیعی، سوخت های زیستی، و حتی حرارت هسته ای و زمین گرمایی. | نیاز به آب زیاد: فرآیند خنک سازی در کندانسور به مقادیر زیادی آب نیاز دارد که می تواند فشار زیادی بر منابع آبی وارد کند. |
قابلیت اطمینان بالا: طراحی های مدرن توربین های بخار بسیار مستحکم و قابل اطمینان هستند و نیاز به تعمیر و نگهداری کمتری دارند. | هزینه سرمایه گذاری اولیه بالا: احداث یک نیروگاه حرارتی با توربین بخار نیازمند سرمایه گذاری زیادی است. |
برای کاهش معایب زیست محیطی، تلاش های زیادی در جهت بهینه سازی فرآیند احتراق، استفاده از فناوری های جذب و ذخیره کربن (CCS) و همچنین جایگزینی سوخت های فسیلی با سوخت های پاک تر در حال انجام است.
نتیجه گیری
توربین بخار یک ستون اصلی در صنعت انرژی مدرن است و نقش بی بدیلی در تولید برق ایفا می کند. با وجود چالش های زیست محیطی، توسعه فناوری های جدید و بهینه سازی سیستم ها می تواند آینده ای پایدارتر را رقم بزند. بهبود راندمان در هر مرحله از تولید، انتقال و مصرف برق از اهمیت بالایی برخوردار است.
