استابلایزر سه فاز در چه شرایطی استفاده می شود؟
بی ثباتی ولتاژ اصلی منبع تغذیه در بسیاری از مناطق مشکلات زیادی را به بار می آورد. این مشکل به ویژه برای مناطق دورتر نسبت به نیروگاه ملموس تر است. استفاده از استابلایزر سه فاز در چنین شرایطی بهترین راه حل برای واحدهایی است که ولتاژ آن از طریق خطوط طولانی برق تامین می شود. برای اطمینان از استانداردهای قابل قبول برای پارامترهای توان و محافظت از تجهیزات الکتریکی در برابر نوسانات برق، استابلایزر سه فاز ضروری است. دستگاهی با توان حداکثر 15 کیلو وات برای یک خانه کاملاً کافی است. اگر سه فاز با ولتاژ 380 ولت به مصرف کننده متصل شود، لازم است استابلایزر سه فاز را وصل کنید. در مورد نحوه اتصال استابلایزر سه فاز برای خانه، در ادامه بیشتر توضیح خواهیم داد.
اهمیت استفاده از استابلایزر سه فاز در شبکه های صنعتی و خانگی
نوسانات ولتاژ، چه به صورت افزایش (Over-Voltage) و چه کاهش (Under-Voltage)، می تواند آسیب های جدی و بعضاً جبران ناپذیری به تجهیزات الکتریکی و الکترونیکی وارد کند. در شبکه های سه فاز، این نوسانات می تواند به عدم تعادل فازها نیز منجر شود که وضعیت را پیچیده تر می کند. در محیط های صنعتی، که ماشین آلات گران قیمت و حساس (مانند موتورهای صنعتی، CNCها، تجهیزات مخابراتی، و دستگاه های پزشکی) از برق سه فاز استفاده می کنند، پایداری ولتاژ اهمیت حیاتی دارد. یک استابلایزر سه فاز با تثبیت ولتاژ خروجی بر روی 380 ولت (یا 400 ولت بسته به استاندارد)، عمر مفید تجهیزات را به طور چشمگیری افزایش داده و از توقف های ناگهانی (Downtime) در فرآیندهای تولید جلوگیری می کند.
استابلایزرهای سه فاز همچنین می توانند در مناطقی که کیفیت برق ورودی ضعیف است، مثل شهرک های صنعتی یا مناطق دور از مراکز تولید برق، عملکرد تجهیزات را تضمین کنند. این دستگاه ها نه تنها در برابر نوسانات لحظه ای، بلکه در برابر تغییرات ولتاژ پایدار نیز محافظت ایجاد می کنند.

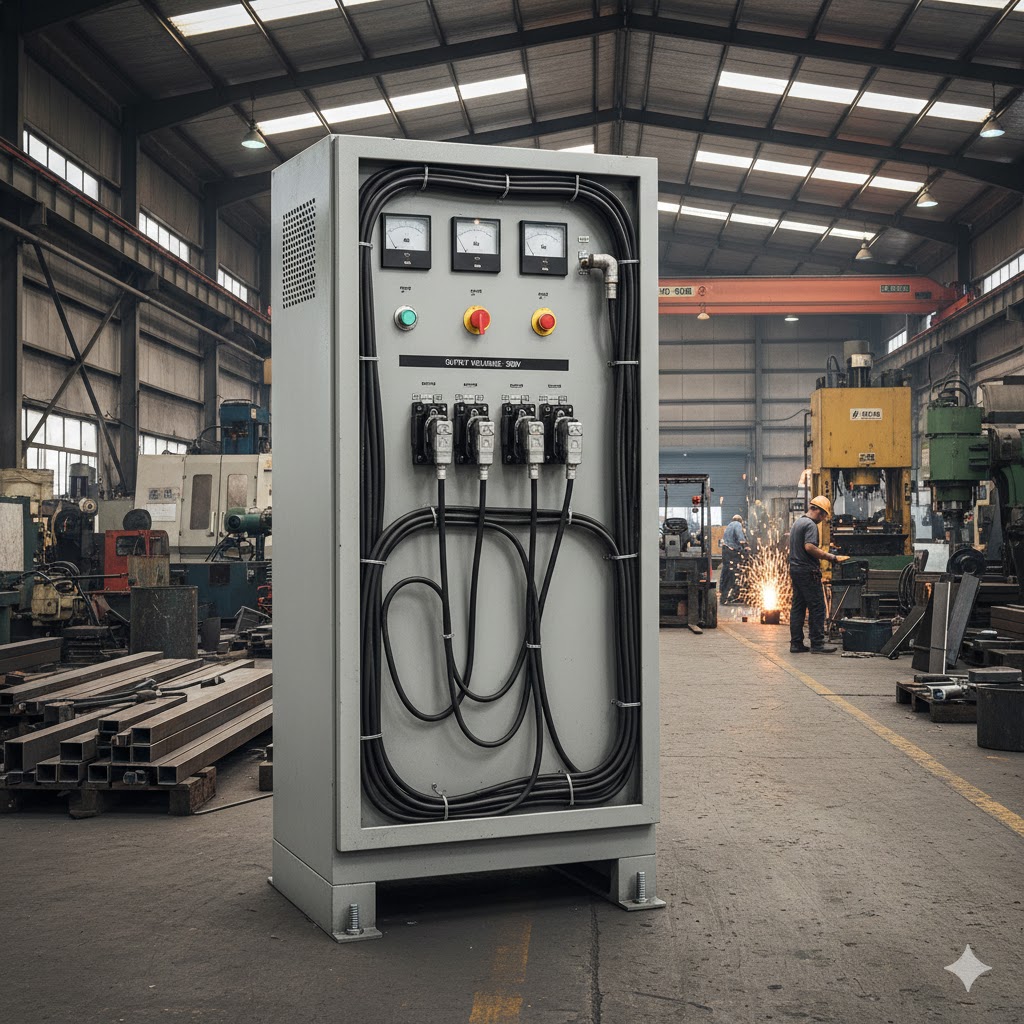

ساختار و اجزای کلیدی استابلایزر سه فاز
از نظر ساختاری، یک تثبیت کننده سه فاز که برای ولتاژ 380 ولت طراحی شده، عموماً از سه دستگاه تک فاز تشکیل شده است که هر کدام یک ولتاژ تک فاز را تثبیت می کنند. اتصال یک تثبیت کننده که در یک شبکه سه فاز کار می کند باید کاملاً مطابق با دستورالعمل های رایج انجام شود. قبل از شروع نصب باید به دقت دستورالعمل ها را مطالعه کنید.
اجزای اصلی یک استابلایزر سه فاز عبارتند از:
- سه ماژول تثبیت کننده تک فاز (Single-Phase Stabilizer Modules): هسته اصلی دستگاه را تشکیل می دهند. بسته به نوع استابلایزر (رله ای، سروو موتوری، یا استاتیک)، مکانیسم تنظیم ولتاژ در این ماژول ها متفاوت است.
- ترانسفورماتورها (Transformers): برای تنظیم ولتاژ ورودی و تولید ولتاژ خروجی پایدار استفاده می شوند.
- مدار کنترل مرکزی (Central Control Circuit): وظیفه نظارت بر ولتاژهای ورودی و صدور فرمان های لازم به ماژولهای تثبیت کننده برای اصلاح ولتاژ را بر عهده دارد. این مدار در صورت بروز خطاهایی مانند ولتاژ بیش از حد (Over-Voltage) یا دمای بالا، دستگاه را قطع می کند تا از آسیب دیدن محافظت شود.

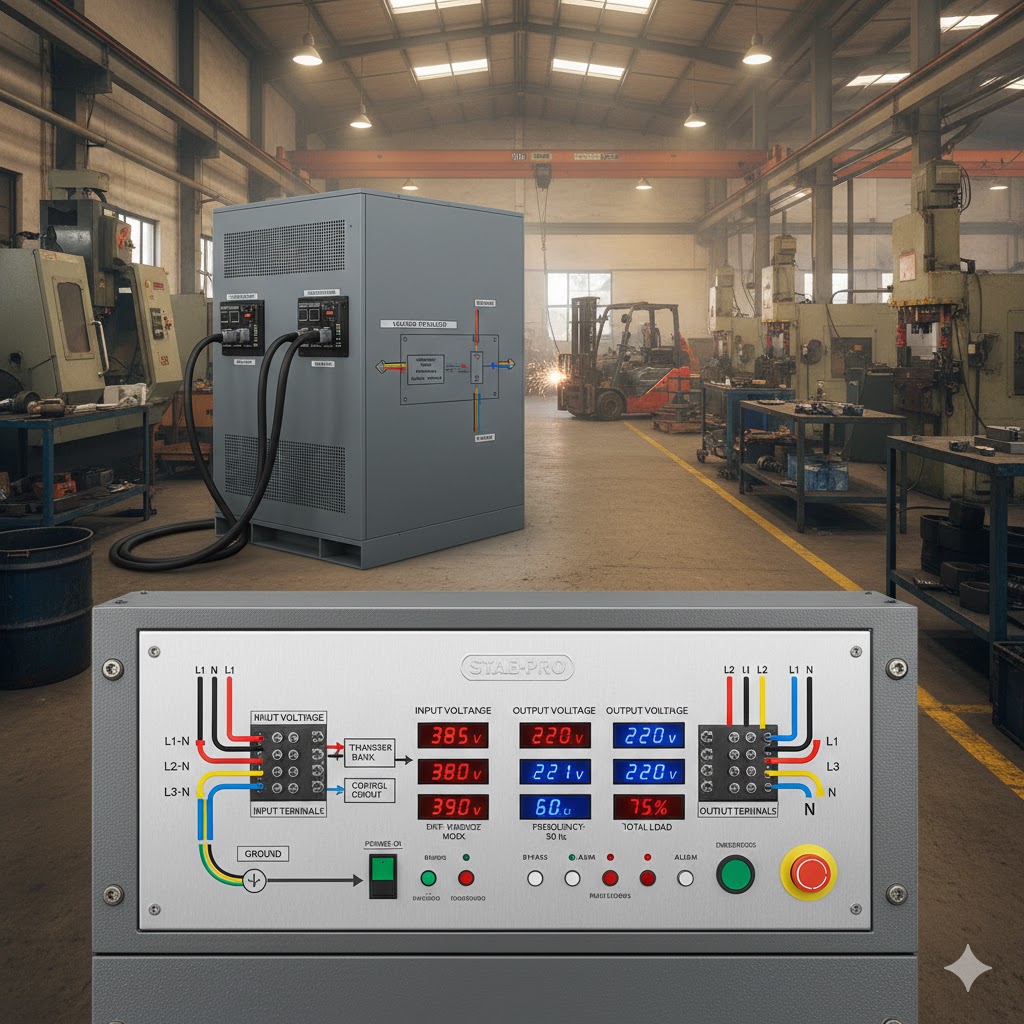

- نمایشگر و رابط کاربری (Display and User Interface): برای نمایش ولتاژهای ورودی و خروجی فازها، جریان بار، و وضعیت کاری دستگاه (مانند حالت خطا یا Bypass).
- مدارهای حفاظتی (Protection Circuits): شامل فیوزها، قطع کننده های مدار (Circuit Breakers) برای محافظت در برابر اتصال کوتاه و جریان بیش از حد.
👇لیست محصولات خازن صنعتی بهنیکو
انواع روش اتصال استابلایزر سه فاز و ملاحظات فنی
با توجه به روش اتصال، دو نوع دستگاه وجود دارد که نمودار مدار آنها دارای تفاوت هایی است:
1. اتصال نوع اول (بدون قطع نول خروجی)
تثبیت کننده سه فاز نوع اول شامل سه ماژول با سه ترمینال است که سیم ها به آنها متصل می شوند. ورودی و خروجی سیم فاز به این ترمینال ها و همچنین سیم خنثی (نول) که برای ورودی برق، سه ماژول تثبیت کننده و مدارهای برق بار رایج است وصل می شود.
نوع سیم | ترمینال ورودی | ترمینال خروجی | توضیح |
فاز ۱ (R) | ترمینال ورودی L1 | ترمینال خروجی L1 | سیم فاز اول |
فاز ۲ (S) | ترمینال ورودی L2 | ترمینال خروجی L2 | سیم فاز دوم |
فاز ۳ (T) | ترمینال ورودی L3 | ترمینال خروجی L3 | سیم فاز سوم |
نول (N) | ترمینال مشترک نول ورودی/خروجی | سیم نول مستقیم به بار می رود | نول در این نوع اتصال مستقیم است |
2. اتصال نوع دوم (با قطع و عبور نول)
یک استابلایزر سه فاز برای ولتاژ 380 ولت نوع دوم نیز شامل سه استابلایزر تک فاز است که هر کدام دارای چهار پایانه برای اتصال سیم می باشد. علاوه بر ورودی و خروجی سیم فاز، ورودی و خروجی سیم نول نیز باید به ماژول های تثبیت کننده از این نوع متصل شود. بنابراین در این مدار، سیم خنثی ورودی برق به سیم نول شبکه برق تثبیت شده متصل می شود. اتصال این نوع استابلایزر حفاظت بیشتری را فراهم می کند زیرا نول نیز تحت نظارت و کنترل است. این نوع اتصال برای بارهای حساس تر توصیه می شود.
نکته مهم: در بارهای سه فاز متعادل، استابلایزرهای تک فاز می توانند به صورت جداگانه در هر فاز نصب شوند و یا یک واحد سه فاز یکپارچه به کار گرفته شود. نوع یکپارچه (Monoblock) نصب ساده تر و مدیریت بهتری برای عدم تعادل فاز (Phase Imbalance) دارد.
قوانین عمومی نصب و بهره برداری
پس از بازکردن بسته بندی، تثبیت کننده ولتاژ سه فاز باید قبل از بازکردن بسته بندی، بررسی و از نظر آسیب های مکانیکی و سایر موارد بررسی شود. اگر محصول در دمای منفی حمل شده است، دستگاه باید در اتاقی که قرار است نصب شود، نگهداری شود. مدت زمان لازم برای از بین رفتن یخ و بخار شدن میعانات روی قطعات باید رعایت شود.
الزامات نصب
- نصب تخصصی: دستگاه باید توسط یک فرد واجد شرایط وصل شود. اگر دستورالعمل ها الزامات مربوط به پرسنل اتصال را مشخص می کند، باید آنها را رعایت کرد. الزامات، به عنوان یک قاعده، در دسترس بودن گواهینامه برای یک گروه ایمنی الکتریکی خاص است. اتصال خود تثبیت کننده سه فاز باید مطابق با مدار الکتریکی متصل به محصول انجام شود.
- محیط نصب: ابتدا تثبیت کننده در محلی که کار می کند نصب می شود. دستگاه باید در یک اتاق خشک نصب شود که در معرض گرد و غبار رسانا نباشد.
- تهویه: در حین کار، هوا باید به منافذ تهویه در محفظه دستگاه برای خنک کردن عادی عناصر الکتریکی حاوی مدار تثبیت کننده ارائه شود. محیط محل نصب استابلایزر نباید حاوی مواد تهاجمی باشد که بتواند عایق و قطعات فلزی دستگاه را از بین ببرد. محدوده دمای محیط، فشار اتمسفر و رطوبت باید با مقادیر مشخص شده در دفترچه راهنمای دستورالعمل مطابقت داشته باشد. باید به خاطر داشت که نقض شرایط نصب و بهره برداری مستلزم امتناع از تعمیر و نگهداری گارانتی است.
- قطع کننده مدار (کلید): اتصال مدارهای برق ورودی که از طریق آنها ولتاژ شبکه تامین می شود باید از طریق کلید (مدار شکن) انجام شود که جریان نامی آن با توجه به جریان بار متصل به تثبیت کننده انتخاب می شود. قطع کننده مدار باید از طریق قطع جریان در برابر اتصال کوتاه محافظت کند و همچنین در برابر جریان اضافه بار با تأخیر زمانی محافظت کند.
ملاحظات حفاظتی و سایزینگ
- حفاظت زمین (ارتینگ): مدارهای زمین حفاظتی مطابق با EMP (مقررات تأسیسات الکتریکی) باید به ترمینال زمین متصل شوند.
- سیم نول (خنثی): تثبیت کننده سه فاز برای ولتاژ 380 ولت تنها در صورت وجود سیم خنثی (نول) به طور معمول کار می کند، یعنی شبکه الکتریکی متصل به دستگاه باید چهار سیمه باشد (سه فاز و یک نول).
- انتخاب سطح مقطع کابل: سطح مقطع هادی هایی که مدارهای ورودی را به هم متصل می کنند و همچنین خروجی های تثبیت کننده باید با توجه به جریان بار انتخاب شوند. برای این کار می توانید از جدول PUE (قوانین تأسیسات الکتریکی) استفاده کنید. انتخاب سایز کابل مناسب برای تحمل جریان نامی و پیک بار ضروری است تا از گرم شدن بیش از حد و افت ولتاژ جلوگیری شود.
نکات کلیدی در انتخاب استابلایزر سه فاز
هنگام انتخاب استابلایزر سه فاز، علاوه بر توان (کیلو ولت آمپر یا KVA)، باید به موارد زیر توجه کرد:
1.بازه ولتاژ ورودی (Input Voltage Range): دستگاه باید توانایی تثبیت ولتاژ در کمترین و بیشترین ولتاژ ممکن در شبکه برق شما را داشته باشد. به عنوان مثال، یک استابلایزر با بازه ورودی 280V−430V می تواند نوسانات شدیدتر را پوشش دهد.
2.دقت تثبیت (Output Accuracy): این پارامتر نشان می دهد که ولتاژ خروجی چقدر به مقدار نامی (380 ولت) نزدیک خواهد بود. برای تجهیزات حساس، دقت کمتر از %1± ایده آل است.
3.سرعت تصحیح (Correction Speed): به ویژه در استابلایزرهای سروو موتوری، سرعت واکنش به نوسان ولتاژ مهم است. استابلایزرهای استاتیک (بدون قطعات متحرک) سریع ترین واکنش را دارند.
4.تکنولوژی ساخت:
- رله ای (Relay Type): ارزان تر، دقت کمتر، مناسب بارهای با حساسیت پایین تر.
- سروو موتوری (Servo Motor Type): دقت بالا، قیمت متوسط، سرعت تصحیح کندتر، مناسب بارهای حساس و مداوم.
- استاتیک/تیریستوری (Static/Thyristor Type): گران تر، دقت و سرعت بسیار بالا، مناسب ترین برای تجهیزات فوق العاده حساس مانند تجهیزات پزشکی یا اتاق سرور.
با انتخاب درست و نصب صحیح استابلایزر سه فاز، می توانید از عملکرد مطمئن و طولانیمدت تجهیزات صنعتی و خانگی خود اطمینان حاصل کنید.
