انواع ترانس برق فشار قوی: از تولید تا توزیع
ترانس برق فشار قوی یکی از اجزای حیاتی و بنیادین در شبکه های انتقال و توزیع برق است. این دستگاه الکترومغناطیسی پیچیده، نقش کلیدی در تبدیل و انتقال انرژی الکتریکی بین سطوح ولتاژ مختلف ایفا می کند. در کاربردهای مختلف، انواع ترانس برق فشار قوی بسته به ظرفیت، ساختار و کاربری طراحی و استفاده می شوند. از نیروگاه های بزرگ تولید برق گرفته تا کارخانه ها، صنایع و حتی منازل، ترانس ها تضمین می کنند که برق با ولتاژ مناسب و به صورت پایدار به دست مصرف کننده برسد.
ساختار یک ترانس فشار قوی شامل دو سیم پیچ اصلی است: سیم پیچ اولیه (ورودی) و سیم پیچ ثانویه (خروجی) که روی یک هسته مشترک مغناطیسی پیچیده شده اند. اصل کارکرد آن ها بر پایه قانون القای الکترومغناطیسی فارادی است. وقتی جریان متناوب (AC) از سیم پیچ اولیه عبور می کند، یک میدان مغناطیسی متغیر در هسته ایجاد می شود. این میدان مغناطیسی، ولتاژ را در سیم پیچ ثانویه القا می کند. نسبت تعداد دورهای سیم پیچ اولیه به سیم پیچ ثانویه، تعیین کننده میزان افزایش یا کاهش ولتاژ است. این دستگاه ها نه تنها ولتاژ را تغییر می دهند بلکه در اصلاح ضریب توان و کاهش تلفات انرژی نیز نقش مهمی دارند.
دسته بندی انواع ترانسفورماتورهای فشار قوی
ترانسفورماتورها بر اساس ولتاژ، کاربرد و ساختار به دسته های مختلفی تقسیم می شوند که هر یک ویژگی ها و وظایف خاص خود را دارند. در ادامه به معرفی مهم ترین انواع ترانس برق فشار قوی می پردازیم:

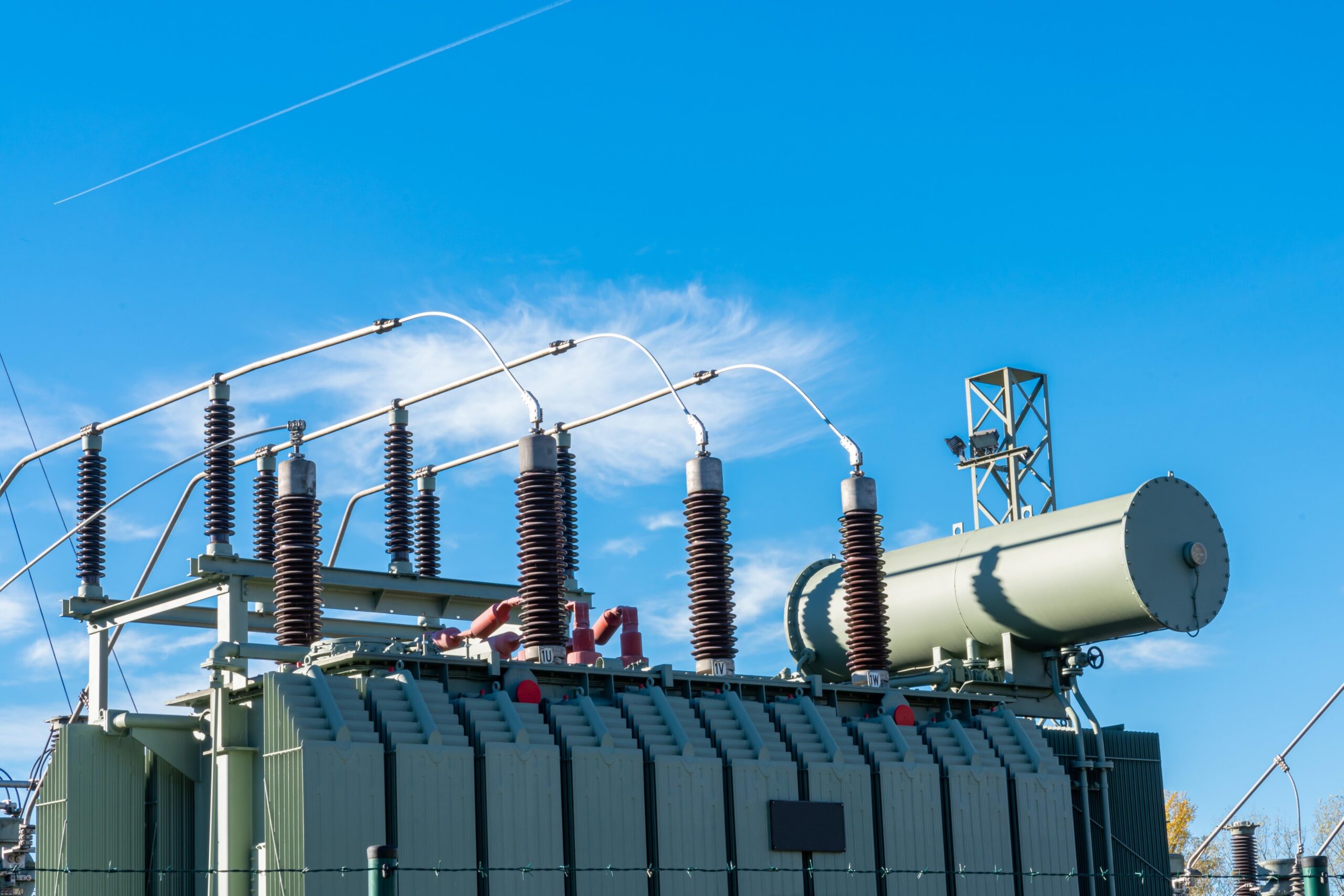

- ترانسفورماتورهای قدرت (Power Transformers)
این ترانس ها قلب تپنده شبکه انتقال برق هستند و در نیروگاه ها و پست های اصلی برق مورد استفاده قرار می گیرند. وظیفه اصلی آن ها افزایش ولتاژ برق تولیدی در نیروگاه ها (معمولاً تا 400 کیلوولت یا حتی بالاتر) برای انتقال به مسافت های طولانی است. افزایش ولتاژ باعث کاهش جریان و در نتیجه کاهش تلفات انرژی در خطوط انتقال می شود. این ترانس ها معمولاً بزرگ، سنگین و پر از روغن عایق هستند تا گرمای تولیدی را دفع کنند.

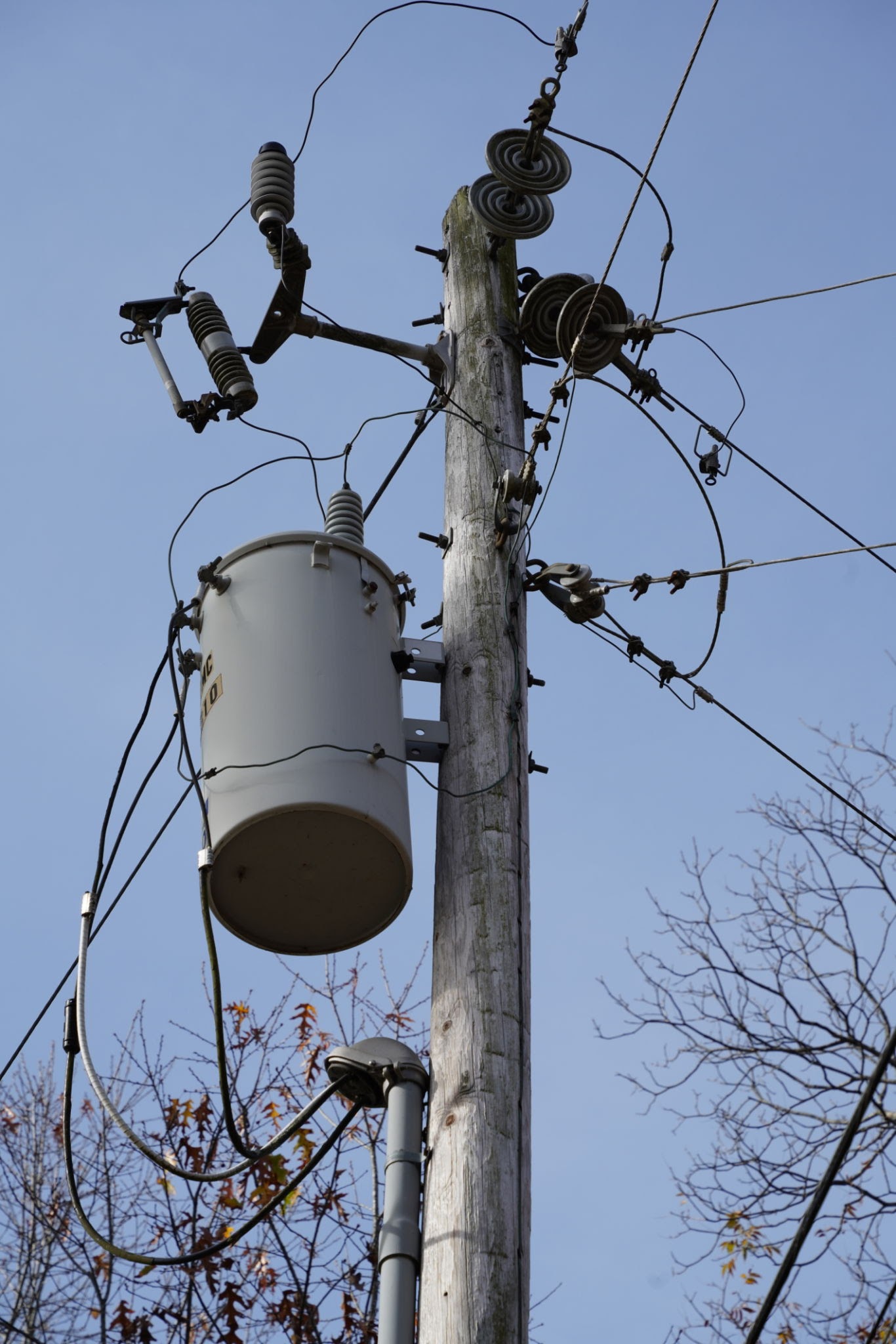

- ترانسفورماتورهای توزیع (Distribution Transformers)
در انتهای خطوط انتقال، این ترانس ها وارد عمل می شوند. آن ها ولتاژ بسیار بالای رسیده از ترانس های قدرت را به ولتاژهای پایین تر (مانند 11 یا 33 کیلوولت) تبدیل می کنند که برای توزیع در مناطق شهری و صنعتی مناسب است. این ترانس ها معمولاً در تیرهای برق یا ایستگاه های فرعی کوچک نصب می شوند. آن ها به گونه ای طراحی شده اند که با بارهای متغیر و غیریکنواخت مصرف کنندگان سازگار باشند.

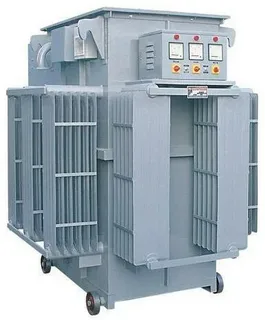

- ترانسفورماتورهای استابلایزر (Voltage Stabilizers)
این نوع ترانس ها، که اغلب به آن ها ترانس های تثبیت کننده ولتاژ نیز گفته می شود، برای حفاظت از تجهیزات الکتریکی حساس در برابر نوسانات ولتاژ طراحی شده اند. برخلاف ترانس های قدرت و توزیع که وظیفه اصلی شان تبدیل ولتاژ است، استابلایزرها ولتاژ ورودی را در یک محدوده ثابت و ایمن نگه می دارند. این کار با تنظیم خودکار ولتاژ خروجی انجام می شود تا در صورت افت یا افزایش ولتاژ شبکه، ولتاژ مناسب به دستگاه ها برسد. استفاده از آن ها در محیط های صنعتی یا خانگی که نوسانات برق زیادی دارند، حیاتی است.
- ترانسفورماتورهای فاراتل (Faratel Transformers)
این ترانس ها در واقع زیرمجموعه ای از استابلایزرها و رگولاتورهای ولتاژ هستند که اغلب با نام برند خاص فاراتل شناخته می شوند. آن ها به صورت خودکار و با استفاده از مدارهای الکترونیکی پیشرفته، نوسانات ولتاژ را تصحیح می کنند. این دستگاه ها برای محافظت از لوازم برقی خانگی و اداری مانند کامپیوترها، یخچال ها و تلویزیون ها بسیار کارآمدند و از آسیب های ناشی از ولتاژ نامناسب جلوگیری می کنند.
👇لیست محصولات خازن صنعتی بهنیکو
تفاوت ها و کاربردها در یک نگاه
برای درک بهتر تفاوت ها و کاربردهای هر یک از این ترانس ها، می توان آن ها را در یک جدول مقایسه کرد:
ویژگی | ترانسفورماتور قدرت | ترانسفورماتور توزیع | ترانسفورماتور استابلایزر/فاراتل |
کاربرد اصلی | انتقال برق در مسافت های طولانی | توزیع برق در مناطق مصرف | تثبیت ولتاژ برای حفاظت از تجهیزات |
محل نصب | نیروگاه ها و پست های اصلی برق | ایستگاه های فرعی و تیرهای برق | منازل، ادارات و کارگاه ها |
سطح ولتاژ | بسیار بالا (400 کیلوولت و بالاتر) | فشار متوسط و پایین (تا 33 کیلوولت) | ورودی و خروجی در یک محدوده ثابت |
اندازه و وزن | بسیار بزرگ و سنگین | متوسط تا کوچک | کوچک و قابل حمل |
نوع بار | بار ثابت و سنگین | بارهای متغیر و غیریکنواخت | بارهای حساس الکترونیکی |
هدف | کاهش تلفات انتقال | توزیع بهینه برق | افزایش طول عمر لوازم برقی |
این جدول به وضوح نشان می دهد که هر ترانسفورماتور با توجه به هدف و مکان خود، طراحی و ساخته می شود و هر یک نقشی منحصربه فرد در شبکه برق دارند.
نکات کلیدی در نگهداری و حفظ ترانسفورماتورهای فشار قوی
حفظ و نگهداری صحیح ترانس های فشار قوی، طول عمر و کارایی آن ها را به شدت افزایش می دهد و از بروز حوادث و هزینه های تعمیرات جلوگیری می کند. این نکات به شرح زیر است:
- بازرسی و تعمیرات دوره ای: برنامه ریزی منظم برای بازرسی های فنی و تعمیرات ضروری است. این بازرسی ها شامل بررسی اتصالات، سطح روغن عایق، سیستم های خنک کننده و نشانگرهای دما می شود.
- نگهداری منظم: تمیز کردن ترانس از گرد و غبار و آلودگی ها، بررسی سطح و کیفیت روغن ترانس و تعویض آن در صورت نیاز، و بررسی فیلترهای سیستم خنک کننده از جمله اقدامات روزمره است.
- حفاظت در برابر عوامل محیطی: ترانس ها باید از رطوبت، گرد و غبار، و تغییرات شدید دما محافظت شوند. استفاده از محفظه های مقاوم و سیستم های تهویه مناسب ضروری است.
- آزمایش های تست: انجام آزمایش های دوره ای مانند تست عایقی (Insulation Test)، تست نسبت تبدیل و تست مقاومت سیم پیچ برای اطمینان از عملکرد صحیح ترانس حیاتی است. این تست ها می توانند مشکلات احتمالی را قبل از تبدیل شدن به نقص جدی، شناسایی کنند.
- آموزش و آگاهی: کارکنان مسئول باید به طور منظم آموزش های لازم در خصوص اصول کارکرد، نگهداری و ایمنی ترانس ها را دریافت کنند.
- پایش و نظارت: نظارت مداوم بر پارامترهای عملیاتی مانند ولتاژ، جریان و دما، امکان شناسایی به موقع ناهنجاری ها و جلوگیری از خرابی را فراهم می کند.
نتیجه گیری
ترانسفورماتورهای فشار قوی، ستون فقرات شبکه برق مدرن هستند و با عملکرد دقیق خود، امکان انتقال و توزیع مطمئن انرژی را فراهم می کنند. شناخت انواع ترانس برق فشار قوی و نگهداری صحیح، به افزایش کارایی و کاهش هزینه های عملیاتی کمک شایانی می کند.
