ضریب توان (Power Factor) و اهمیت آن در بهره وری سیستم های الکتریکی
ضریب توان چیست؟ یکی از معیارهای حیاتی برای سنجش بهره وری و بازده انرژی در سیستم های الکتریکی، ضریب توان (Power Factor) است. ضریب توان نشان دهنده نسبت توان تزریق شده ای است که واقعاً صرف انجام کار مفید و حقیقی می شود. این معیار، مانند ایمنی و قابلیت اطمینان، برای مدیران تأسیسات از اهمیت بالایی برخوردار است.
تعریف کلیدی: ضریب توان چیست؟ ضریب توان نشان می دهد که چه اندازه از توان کلی سیستم (توان ظاهری) برای انجام کار مفید (توان حقیقی) استفاده شده است. ضریب توان نامناسب منجر به مصرف بالای انرژی، افزایش هزینه ها و احتمالاً جریمه های سنگین شرکت برق می شود.
انواع بار الکتریکی و تعریف سه نوع توان
برای تشریح ضریب توان، ابتدا باید با انواع بار و مؤلفه های توان آشنا شویم.
۱. بارهای مقاومتی (Resistive Loads) و توان حقیقی (P)
بارهای مقاومتی متشکل از عناصر مقاومتی خالص هستند (مثل هیترها یا لامپ های رشته ای). در این بارها، تقریباً تمام توان تزریق شده به طور مستقیم برای فعالیت دستگاه مصرف می شود.
- توان حقیقی (Active Power): همان توانی است که مستقیماً برای انجام کار مورد استفاده قرار می‌گیرد.
- واحد: وات (Watt) یا کیلووات (kW).
۲. بارهای راکتیو (Reactive Loads) و توان راکتیو (Q)
بارهای راکتیو پیچیده ترند و شامل دو نوع سلفی و خازنی هستند. این بارها برای عملکرد خود (مانند ایجاد میدان مغناطیسی در موتورها یا شارژ خازن ها) نیاز به توانی دارند که بین منبع و بار جا به جا می‌شود و کار مفیدی انجام نمی دهد.
- بارهای سلفی: موتورهای القایی، ترانسفورماتورها و ... از منبع، توان راکتیو مصرف می کنند. (شایع ترین نوع در صنعت)
- بارهای خازنی: بانک های خازنی یا کابل های بلند، توان راکتیو تولید می کنند.
- توان راکتیو (Reactive Power): توانی که صرف ایجاد میدان های مغناطیسی یا الکتریکی می شود و کار مستقیم نمی کند.
- واحد: وار (Var) یا کیلووار (kVar).
۳. توان ظاهری (Apparent Power - S)
توان ظاهری، توان کلی سیستم و ترکیبی برداری از توان حقیقی و توان راکتیو است. (شامل توان مفید و توان غیرمفید).
- واحد: ولت-آمپر (VA) یا کیلوولت-آمپر (kVA).
👇لیست محصولات خازن صنعتی بهنیکو

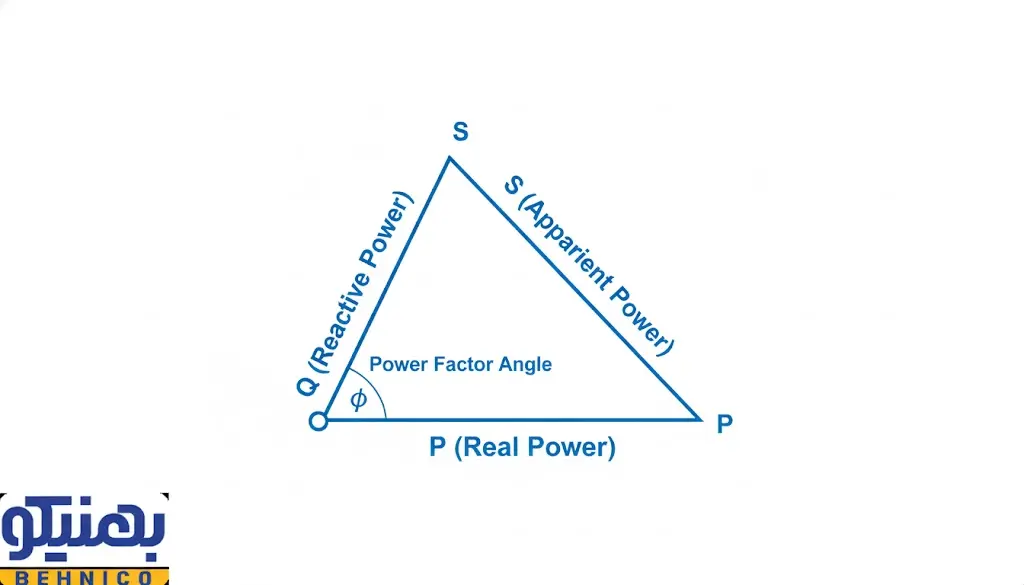

تعریف ریاضی و فرمول ضریب توان (PF)
ضریب توان (PF) با نسبت توان اکتیو به توان ظاهری مساوی است. هرچه توان راکتیو (Q) در سیستم بالاتر باشد، توان ظاهری (S) نیز بالاتر رفته و در نتیجه، ضریب توان کاهش می یابد.
فرمول ضریب توان (PF):
در این فرمول،P توان حقیقی، S توان ظاهری و Φ زاویه اختلاف فاز میان جریان و ولتاژ است. هر چه ضریب توان به عدد ۱ نزدیک‌تر باشد، زاویه فاز (Φ) کمتر و بهره وری سیستم بالاتر است.
چرا ضریب توان پایین ایجاد می شود؟ (علل اصلی)
بارهای القایی عامل اصلی کاهش ضریب توان در سامانه های صنعتی هستند. این تجهیزات برای ایجاد میدان مغناطیسی مورد نیاز خود، توان راکتیو از شبکه دریافت می کنند. مهم ترین علل عبارتند از:
- موتورهای القایی (AC Motors): بزرگ ترین مصرف کننده توان راکتیو، به خصوص در زمان کارکرد زیر بار نامی.
- ترانسفورماتورها: برای مغناطیس کردن هسته خود.
- تجهیزات جوشکاری و کوره های القایی.
اهمیت حیاتی اصلاح ضریب توان (Power Factor Correction)
ضریب توان پایین (مثلاً زیر ۰٫۹) تبعات مالی و فنی جدی به دنبال دارد:
- جریمه های شرکت برق: شرکت های برق مصرف کننده را بر اساس توان ظاهری حساب می کنند و در صورت مصرف بیش از حد توان راکتیو، جریمه های ماهانه سنگینی اعمال می کنند.
- هزینه های تجهیزات (سرمایه اولیه): برای تأمین توان حقیقی مورد نیاز، در ضریب توان پایین، باید جریان بیشتری از شبکه کشیده شود. این امر مستلزم استفاده از کابل های بزرگ تر، ترانسفورماتورهای حجیم تر و ژنراتورهای گران تر است.
- افزایش تلفات و افت ولتاژ: جریان بالاتر، منجر به افزایش تلفات انرژی (I²R) و افت ولتاژ در طول خطوط و کابل ها می شود که عملکرد دستگاه ها را کاهش می دهد.

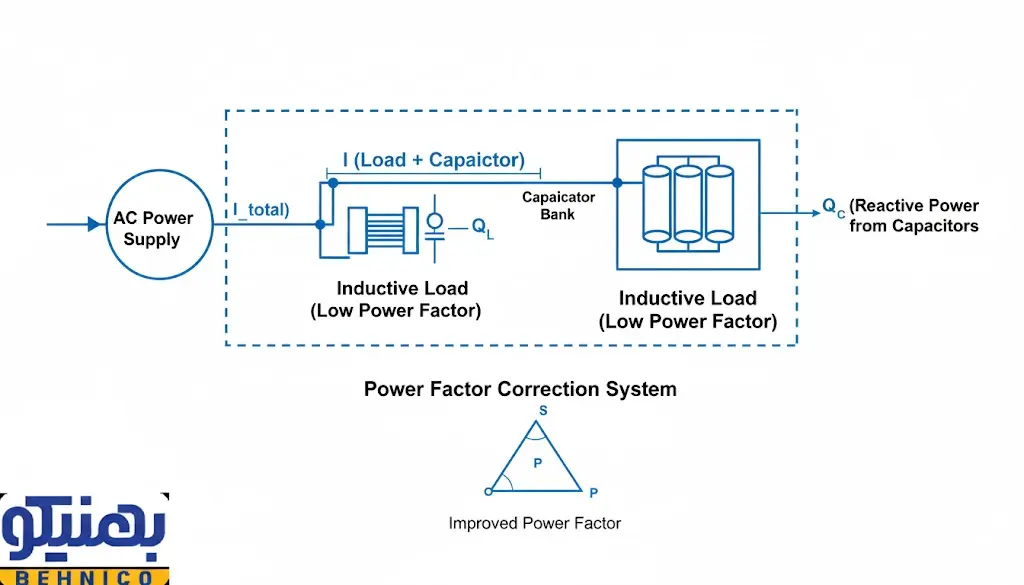

💡 راهکار اصلی: برای جبران سازی توان راکتیو سلفی و اصلاح ضریب توان، از بانک های خازنی استفاده می شود. خازن ها با تزریق توان راکتیو خازنی، نیاز سیستم به کشیدن این توان از شبکه را برطرف کرده و PF را به ۱ نزدیک می کنند.
⚡️ مصرف برق صنعتی و هزینه‌های خود را کنترل کنید!
برای طراحی، تولید، نصب و راه اندازی سیستم های جبران‌ساز توان راکتیو هوشمند (بانک خازنی) که ضریب توان شما را بهینه سازی کرده و شما را از جریمه های شرکت برق معاف می‌کند، همین امروز با مجموعه بهنیکو تماس بگیرید.
سؤالات متداول (FAQ) درباره ضریب توان
۱. ضریب توان استاندارد یا ایده آل چقدر است؟
ضریب توان ایده آل عدد ۱ (کسینوس فی مساوی یک) است که نشان دهنده نبود توان راکتیو است. در عمل، هدف اکثر شرکت ها حفظ ضریب توان در محدوده ۰٫۹۵ تا ۰٫۹۹ است، زیرا این سطح نه تنها از جریمه ها جلوگیری می کند، بلکه بهترین بهره وری را نیز به همراه دارد.

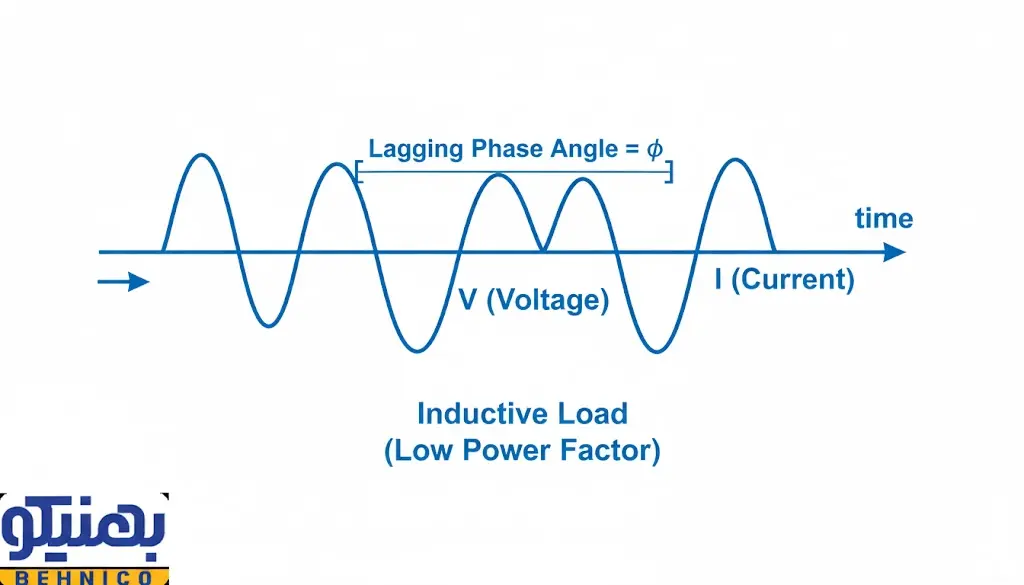

۲. چرا در شبکه های برق صنعتی، ضریب توان معمولاً "عقب مانده" (Lagging) است؟
اصطلاح عقب مانده یا سلفی به این معنی است که جریان نسبت به ولتاژ تأخیر دارد. این وضعیت به دلیل غالب بودن بارهای القایی (موتورها و ترانس ها) در صنعت است که برای ایجاد میدان مغناطیسی، توان راکتیو مصرف می کنند و شایع ترین علت ضریب توان پایین است.
۳. ضریب توان یک (۱) به چه معنا است؟
ضریب توان یک (PF=1) به معنای آن است که تمام توانی که از منبع کشیده می‌شود، توان حقیقی (مفید) است و هیچ توان راکتیوی (راکتیو=صفر) در سیستم وجود ندارد. در این حالت، توان ظاهری و توان حقیقی با یکدیگر برابر خواهند بود.
