راهنمای جامع مفصل بندی کابل: انواع، تکنیک ها و نقش آن در سلامت شبکه
در دنیای به هم پیوسته امروز، از روشن کردن یک خانه تا به حرکت درآوردن چرخ های یک کارخانه عظیم، همه چیز به جریان بی وقفه و ایمن الکتریسیته وابسته است. در قلب این شبکه گسترده، کابل ها قرار دارند که مانند رگ های حیاتی، انرژی را منتقل می کنند. اما گاهی نیاز است این رگ ها تعمیر شوند، گسترش یابند یا انشعاب جدیدی از آن ها گرفته شود. اینجاست که فرآیند حساس و تخصصی "مفصل بندی کابل" (Cable Jointing) اهمیت پیدا می کند؛ فرآیندی که یک اتصال ساده را به یک نقطه قوت قابل اعتماد در شبکه تبدیل می کند.
این مقاله، راهنمایی جامع برای درک عمیق مفصل بندی کابل است. ما از اصول اولیه فراتر رفته و به بررسی انواع مفصل ها، تکنیک های مدرن، اشتباهات رایج و نقشی که یک مفصل استاندارد در سلامت و بهینه سازی کل شبکه برق ایفا می کند، خواهیم پرداخت.
چرا و چه زمانی به مفصل بندی کابل نیاز داریم؟
مفصل بندی فقط به معنای اتصال دو سیم به یکدیگر نیست، بلکه یک ضرورت فنی برای اطمینان از تداوم، ایمنی و کارایی شبکه است. اصلی ترین سناریوهایی که در آن به این فرآیند نیاز پیدا می کنیم عبارتند از:
- تعمیر کابل های آسیب دیده: کابل ها ممکن است به دلیل حفاری، فرسودگی یا حوادث دیگر دچار آسیب فیزیکی شوند. مفصل بندی اجازه می دهد بخش آسیب دیده حذف و دو سر سالم کابل به طور ایمن به یکدیگر متصل شوند.
- افزایش طول مسیر کابل: در بسیاری از پروژه ها، طول استاندارد یک حلقه کابل برای پوشش کل مسیر کافی نیست. با استفاده از مفصل، می توان چندین کابل را به صورت سری به هم متصل کرد تا مسیرهای طولانی را پوشش داد.
- ایجاد انشعاب یا T-Junction: برای گرفتن یک انشعاب جدید از یک خط کابل اصلی (مثلاً برای برق رسانی به یک تجهیز یا ساختمان جدید)، از مفصل های انشعابی (T-Joints) استفاده می شود.
انواع اصلی مفصل های کابل: انتخاب تکنیک مناسب
انتخاب نوع مفصل بستگی به ولتاژ کابل، شرایط محیطی (زیرزمینی، هوایی، مرطوب) و نوع کاربرد دارد. سه نوع اصلی مفصل ها عبارتند از:
- مفصل های حرارتی (Heat Shrink Joints): این نوع مفصل پراستفاده ترین و محبوب ترین روش در دنیاست. در این تکنیک، از روکش ها و تیوب های پلیمری خاصی (Heat Shrink Tubing) استفاده می شود که پس از قرار گرفتن روی محل اتصال، با استفاده از حرارت (توسط سشوار صنعتی یا سرپیک)، منقبض شده و به طور کامل روی کابل و اتصالات می چسبند. این فرآیند یک آب بندی فوق العاده در برابر رطوبت و یک عایق الکتریکی بسیار قوی ایجاد می کند.
- مفصل های سرد (Cold Shrink Joints): در این روش نیازی به حرارت نیست. روکش های مفصل از یک ماده الاستومری ساخته شده اند که در کارخانه روی یک هسته پلاستیکی فنری، کشیده و منبسط شده اند. در محل نصب، تکنسین به سادگی هسته پلاستیکی را بیرون می کشد و روکش به طور خودکار جمع شده و محکم به کابل می چسبد. این روش به دلیل عدم نیاز به شعله، برای محیط های حساس و خطرناک (مانند صنایع نفت و گاز) ایمن تر است.
- مفصل های رزینی (Resin-Filled Joints): در این تکنیک، پس از ایجاد اتصالات، یک قالب پلاستیکی دور محل مفصل قرار گرفته و داخل آن با یک ماده رزین دو جزئی پر می شود. رزین پس از مدتی سخت شده و یک بلوک جامد و بسیار مقاوم در برابر ضربه، فشار و نفوذ آب ایجاد می کند. این روش عمدتاً برای کابل های زیرزمینی و کاربردهای سنگین استفاده می شود.
مراحل کلیدی در یک مفصل بندی استاندارد
اگرچه هر نوع مفصل، دستورالعمل خاص خود را دارد، اما فرآیند کلی شامل چند مرحله حیاتی و مشترک است که باید با دقت فوق العاده انجام شوند:

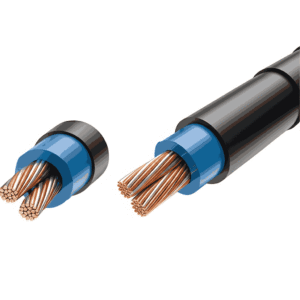

- آماده سازی و برش کابل: ابتدا دو سر کابل با ابزارهای دقیق (مانند کابل بر) به صورت صاف برش داده می شوند. سپس با توجه به دستورالعمل کیت مفصل، لایه های مختلف کابل (غلاف بیرونی، آرمور، شیلد، عایق) به صورت پله ای و با ابعاد دقیق، برداشته می شوند (Stripping). این مرحله حساس ترین بخش کار است.
- اتصال هادی ها (Connecting): هادی های مسی یا آلومینیومی کابل ها با استفاده از رابط های مخصوص (کانکتور) به یکدیگر متصل می شوند. این اتصال معمولاً با دستگاه پرس هیدرولیک (Crimping) انجام می شود تا یک اتصال الکتریکی پایدار و با مقاومت کم ایجاد گردد.
- اعمال لایه های عایق و کنترلی: بر روی کانکتور و هادی، لایه های مختلفی از نوارهای نیمه هادی، عایق و استرس کنترل (بسته به نوع و ولتاژ کابل) پیچیده می شود تا میدان الکتریکی به صورت یکنواخت توزیع شده و از تخلیه الکتریکی جلوگیری شود.
- نصب روکش نهایی و آب بندی: در نهایت، روکش اصلی مفصل (حرارتی، سرد یا رزینی) روی مجموعه نصب می شود تا حفاظت مکانیکی و آب بندی کامل را فراهم کند.
- تست و بازرسی: پس از اتمام کار، بررسی های ظاهری و تست های الکتریکی (مانند تست عایقی با میگر) برای اطمینان از صحت عملکرد مفصل انجام می شود.
اشتباهات رایج و نکات ایمنی در مفصل بندی
یک مفصل بی کیفیت می تواند به یک نقطه ضعف فاجعه بار در شبکه تبدیل شود. شایع ترین اشتباهات عبارتند از:
- ابعاد نادرست در برداشتن لایه ها: حتی چند میلی متر خطا می تواند باعث ایجاد استرس الکتریکی و شکست عایقی شود.
- آلودگی سطوح: وجود هرگونه رطوبت، چربی یا گرد و غبار روی لایه های عایق، کیفیت مفصل را به شدت کاهش می دهد.
- پرس ناکافی یا نادرست کانکتور: این کار باعث داغ شدن محل اتصال و افت ولتاژ می شود.
- مهم ترین نکته ایمنی: همیشه قبل از شروع کار، از قطع بودن کامل برق و تخلیه بارهای الکتریکی ذخیره شده در کابل اطمینان حاصل کنید.
فراتر از یک اتصال فیزیکی: نقش مفصل بندی در سلامت کل شبکه
یک مفصل بی کیفیت تنها یک اتصال ضعیف نیست؛ بلکه یک نقطه اتلاف انرژی است. مقاومت الکتریکی بالا در محل اتصال ضعیف، طبق قانون ژول (P = I²R)، باعث تولید حرارت و تلف شدن انرژی به صورت گرما می شود. این اتلاف انرژی به مرور زمان در قبض برق شما ظاهر شده و باعث تحمیل هزینه های پنهان می شود.
این نگاه به "اتلاف انرژی" ما را به یک مفهوم گسترده تر در سلامت شبکه می رساند: کیفیت توان (Power Quality).
اتلاف انرژی در یک شبکه تنها به دلیل اتصالات فیزیکی ضعیف رخ نمی دهد. یکی از بزرگترین و پنهان ترین منابع اتلاف، ضریب توان پایین است که به دلیل وجود بارهای راکتیو (موتورها، ترانسفورماتورها) در شبکه ایجاد می شود. ضریب توان پایین باعث افزایش جریان کلی شبکه، داغ شدن کابل ها و تجهیزات، افت ولتاژ و تحمیل جرائم سنگین از سوی شرکت برق می شود.
یک شبکه برق سالم و بهینه، شبکه ای است که هم اتصالات فیزیکی آن مستحکم و استاندارد باشد (مانند مفصل های باکیفیت) و هم مشخصات الکتریکی آن بهینه باشد (مانند ضریب توان بالا).
از سلامت اتصالات تا بهینه سازی مصرف: راهکار جامع تیم بهنیکو
در تیم بهنیکو، ما معتقدیم که یک شبکه برق کارآمد و قابل اعتماد به یک دیدگاه جامع نیاز دارد؛ دیدگاهی که هم به سلامت اتصالات فیزیکی توجه دارد و هم به بهینه سازی پارامترهای الکتریکی.
اتصالات ضعیف و ضریب توان پایین، هر دو منجر به اتلاف انرژی، افزایش هزینه ها و کاهش عمر تجهیزات شما می شوند. تیم متخصص ما آماده است تا با ارزیابی دقیق شبکه شما، نه تنها از کیفیت اتصالات اطمینان حاصل کند، بلکه با طراحی و نصب بانک های خازنی هوشمند، ضریب توان سیستم شما را اصلاح کرده و هزینه های پنهان برق را برای همیشه حذف کند.
برای ارزیابی رایگان شبکه برق و دریافت مشاوره تخصصی در زمینه نصب بانک خازنی، همین امروز با تیم بهنیکو تماس بگیرید و اولین قدم را برای داشتن یک شبکه ایمن، پایدار و بهینه بردارید.
