نماد برق و علائم اختصاری: راهنمای جامع برای شناخت سیم و کابل
وقتی به محصولات برقی نگاه می کنیم، اغلب با مجموعه ای از حروف و اعداد روبرو می شویم که ممکن است در نگاه اول گیج کننده به نظر برسند. این علائم اختصاری برق و نماد برق در واقع کلید شناسایی ویژگی ها و کاربردهای مختلف سیم ها و کابل های الکتریکی هستند. برای افرادی که در زمینه برق تخصص ندارند، آشنایی با این نشانه ها می تواند در انتخاب صحیح و استفاده ایمن از تجهیزات برقی بسیار مفید باشد. شناخت این علائم نه تنها به انتخاب آگاهانه در زمان خرید کمک می کند، بلکه از بروز اشتباهات و مشکلات احتمالی نیز جلوگیری می نماید. سیم ها و کابل های برق، با تنوع ساختاری و کاربردی فراوان، نقش حیاتی در انتقال انرژی الکتریکی در صنایع، ساختمان های مسکونی و تجاری ایفا می کنند.
حروف و اعداد رایج روی سیم های برق
علائم اختصاری در اصل همان حروف الفبا و اعدادی هستند که توسط کارخانجات سازنده بر روی بدنه سیم ها و کابل ها چاپ می شوند. این علائم به مثابه یک زبان تخصصی عمل کرده و اطلاعات مهمی را درباره جنس هادی، نوع عایق، کاربرد و سایر ویژگی های فنی سیم ارائه می دهند. هر حرف یا ترکیبی از حروف، بیانگر یک خاصیت منحصربه فرد است. درک این معانی به ما کمک می کند تا تشخیص دهیم آیا سیم مورد نظر رسانا است یا عایق، و برای چه نوع کاربردی طراحی شده است.
جدول راهنمای علائم اختصاری و نماد برق (IEC و VDE)
نماد | معنی (استاندارد IEC/VDE) | توضیحات |
N | استاندارد آلمانی (VDE) | به طور کلی برای کابل های قدرت مطابق با استاندارد VDE استفاده می شود. |
NA | هادی آلومینیومی | نشان می دهد که رسانای اصلی کابل از جنس آلومینیوم است. |
Y | عایق و غلاف PVC | رایج ترین ماده برای عایق و غلاف سیم و کابل. |
2Y | عایق و غلاف پلی اتیلن | معمولاً برای کابل‌های ولتاژ بالا استفاده می شود. |
H | استاندارد هماهنگ شده | نشان می دهد که کابل مطابق با استانداردهای اروپایی است. |
K | هادی افشان (Fine-Stranded) | مناسب برای کاربردهایی که به انعطاف پذیری بالا نیاز دارند. |
R | هادی مفتولی (Solid Conductor) | برای سیم کشی ثابت و غیر متحرک استفاده می شود. |
X | عایق XLPE (پلی اتیلن کراسلینک) | مقاومت حرارتی و الکتریکی بالاتری نسبت به PVC دارد. |
با ترکیب این حروف، اطلاعات دقیق تری درباره نوع و کاربرد سیم به دست می آید. به عنوان مثال، نماد NYA بر روی یک سیم به این معناست که این سیم دارای یک لایه (تک لایی) هادی N مسی است که با روکش Y پلاستیکی (PVC) عایق شده و برای سیم کشی داخلی لوله‌ها A مناسب است. سیم NYAF نیز نشان دهنده یک سیم افشان F (انعطاف‌پذیر) با هادی N مسی و روکش Y پلاستیکی است. هر دوی این سیم ها معمولاً در سیم کشی ساختمان ها مورد استفاده قرار می گیرند.
اهمیت اعداد در مشخصات فنی سیم و کابل
علاوه بر حروف، اعداد نیز بخش مهمی از علائم اختصاری برق را تشکیل می دهند و اطلاعات فنی دقیقی را در مورد ساختار و عملکرد سیم و کابل ارائه می دهند. در کابل های قدرت، این اعداد معمولاً به صورت چند بخش پشت سر هم قرار می‌گیرند و به مشخصات زیر اشاره دارند:
- تعداد رشته ها: تعداد رشته های هادی اصلی را مشخص می کند.
- سطح مقطع هر رشته: سطح مقطع هر رشته هادی بر حسب میلی‌متر مربع ( mm2 ) نشان داده می شود.
- ولتاژ اسمی کابل: حداکثر ولتاژ قابل تحمل توسط کابل بر حسب ولت (V) یا کیلوولت (kV) را نشان می دهد.
به عنوان مثال، یک کابل ممکن است با علائمی مانند "N2XY 3x2.5+1.5" مشخص شود. این کد به این معناست که کابل دارای هادی مسی (N)، عایق XLPE (2XY)، سه رشته با سطح مقطع 2.5mm2 و یک رشته هادی حفاظتی (ارت) با سطح مقطع 1.5mm2 است.
👇لیست محصولات خازن صنعتی بهنیکو

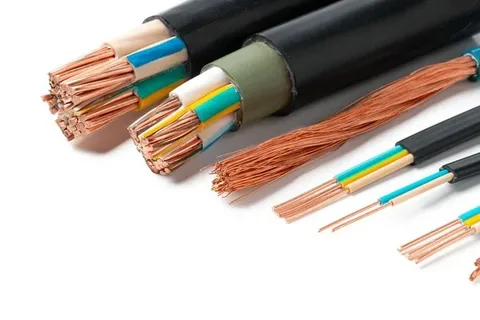

اهمیت رنگ در کابل های چند رشته ای
در کابل های چند رشته ای، رنگ عایق هر رشته نقش بسیار مهمی در تشخیص کاربری آن ها دارد و به منظور جلوگیری از اشتباه در سیم کشی و افزایش ایمنی، استانداردهای رنگی مشخصی برای آن ها تعریف شده است. این رنگ ها به تکنسین ها و برق کاران کمک می کنند تا به راحتی سیم فاز، نول و ارت را تشخیص دهند. در بسیاری از استانداردها، رنگ های زیر برای رشته های مختلف در کابل های چند رشته ای استفاده می شوند:
- رنگ قهوه ای یا مشکی: معمولاً برای سیم فاز (سیم حامل جریان الکتریکی) استفاده می شود.
- رنگ آبی: به طور معمول برای سیم نول (سیم برگشت جریان) در نظر گرفته می شود.
- رنگ زرد و سبز (ترکیبی): منحصراً برای سیم ارت (سیم اتصال به زمین برای ایمنی) به کار می رود.
شناخت این استانداردهای رنگی در هنگام نصب و تعمیرات سیستم های الکتریکی از اهمیت بالایی برخوردار است و رعایت آن ها می تواند از بروز خطرات جانی و مالی جلوگیری کند.

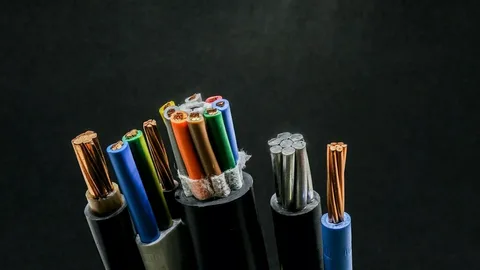

معرفی انواع کابل ها بر اساس علائم اختصاری
با درک معنای علائم اختصاری برق، می توان اطلاعات دقیقی در مورد نوع هادی، جنس عایق و سایر ویژگی های فنی کابل ها به دست آورد. این مشخصات تعیین کننده کاربرد و عملکرد کابل در شرایط مختلف هستند. در ادامه، به معرفی چند نمونه از کابل های پرکاربرد بر اساس علائم اختصاری آن ها می پردازیم:
- کابل NAYY: در این کابل، حروف NA نشان دهنده این است که جنس هادی از آلیاژ آلومینیوم است. حروف YY نیز بیانگر این است که هم عایق و هم غلاف کابل از جنس پلی وینیل کلراید (PVC) هستند. کابل های NAYY معمولاً در انتقال و توزیع نیروی برق در خطوط هوایی و زیرزمینی استفاده می شوند.
- کابل N2XY: حرف N در ابتدای این علامت نشان دهنده هادی مسی کابل است. 2XY بیانگر جنس عایق است که در این نوع کابل از پلی اتیلن کراسلینک شده (XLPE) استفاده می شود. حرف Y در انتها نیز نشان می دهد که غلاف نهایی کابل از جنس PVC است.
- کابل NYAF: در این علامت اختصاری، حرف N نشان دهنده هادی مسی است و حرف Y به عایق PVC اشاره دارد. حروف AF بیانگر این هستند که نوع سیم رشته ای و بسیار انعطاف پذیر است که به آن سیم افشان نیز گفته می‌شود. این سیم ها به دلیل انعطاف پذیری بالا، برای سیم کشی داخلی تابلوها، تجهیزات الکترونیکی و مکان هایی که نیاز به خمش زیاد سیم وجود دارد، مناسب هستند.
استانداردهای جهانی و نمادهای بین المللی سیم و کابل
علاوه بر علائم اختصاری که معمولاً توسط تولیدکنندگان داخلی یا بر اساس استانداردهای ملی چاپ می شوند، نمادهای بین المللی نیز وجود دارند که در سطح جهانی مورد استفاده قرار می گیرند. شناخت این استانداردها برای واردکنندگان، صادرکنندگان و متخصصانی که با تجهیزات برقی خارجی کار می کنند، اهمیت زیادی دارد. دو استاندارد اصلی در این زمینه، استاندارد VDE آلمان و استاندارد IEC هستند که به صورت گسترده در سراسر جهان پذیرفته شده اند.
استاندارد VDE (Verband der Elektrotechnik): این استاندارد که توسط انجمن مهندسان برق و الکترونیک آلمان تدوین شده، یکی از معتبرترین استانداردها در حوزه سیم و کابل است. به عنوان مثال، کابل H05V-K یک کابل با استاندارد H (هماهنگ شده)، ولتاژ 05 (300/500 ولت)، عایق V (PVC) و هادی K (افشان) است.
استاندارد IEC (International Electrotechnical Commission): این استاندارد به عنوان یک مرجع جهانی عمل می کند و شامل کدهای عددی و حروفی است که جنس هادی، نوع عایق، غلاف، ولتاژ و کاربرد را به صورت دقیق مشخص می کنند.
نکات ایمنی و استفاده صحیح از نماد برق
در نهایت، هدف اصلی از وجود تمام این علائم اختصاری برق، تضمین ایمنی و کارایی سیستم های الکتریکی است. درک درست نماد برق روی کابل ها و سیم ها به شما کمک می‌کند تا از انتخاب محصولات نامناسب که می توانند منجر به خطراتی مانند آتش سوزی، اتصال کوتاه یا شوک الکتریکی شوند، جلوگیری کنید. همیشه از یک برق کار ماهر و متخصص برای نصب و راه اندازی سیستم های برقی کمک بگیرید و هرگز بدون داشتن دانش کافی درباره علائم اختصاصی و نماد برق، اقدام به تغییر در سیم کشی یا استفاده از کابل های نامناسب نکنید.
