کابل خودنگهدار چیست؟
کابل خودنگهدار یا کابل ABC (Aerial Bundled Cable)، نوعی کابل هوایی پیشرفته است که برای توزیع برق در شبکه های فشار ضعیف و متوسط کاربرد دارد. این کابل ها از چند هادی عایق دار تشکیل شده اند که به صورت به هم پیچیده و فشرده در یک بسته واحد قرار گرفته اند.
در ساختار کابل خودنگهدار، برخلاف خطوط هوایی سنتی با هادی های لخت، هادی ها کاملاً با یک لایه عایق پوشانده شده اند. این ویژگی باعث می شود که این کابل ها در برابر شرایط محیطی، تماس فیزیکی و اتصال کوتاه مقاومت بالاتری داشته باشند. کابل های خودنگهدار معمولاً از هادی های آلومینیومی یا آلیاژ آلومینیوم ساخته می شوند که به دلیل وزن سبک و رسانایی مناسب، برای شبکه های هوایی ایده آل هستند.

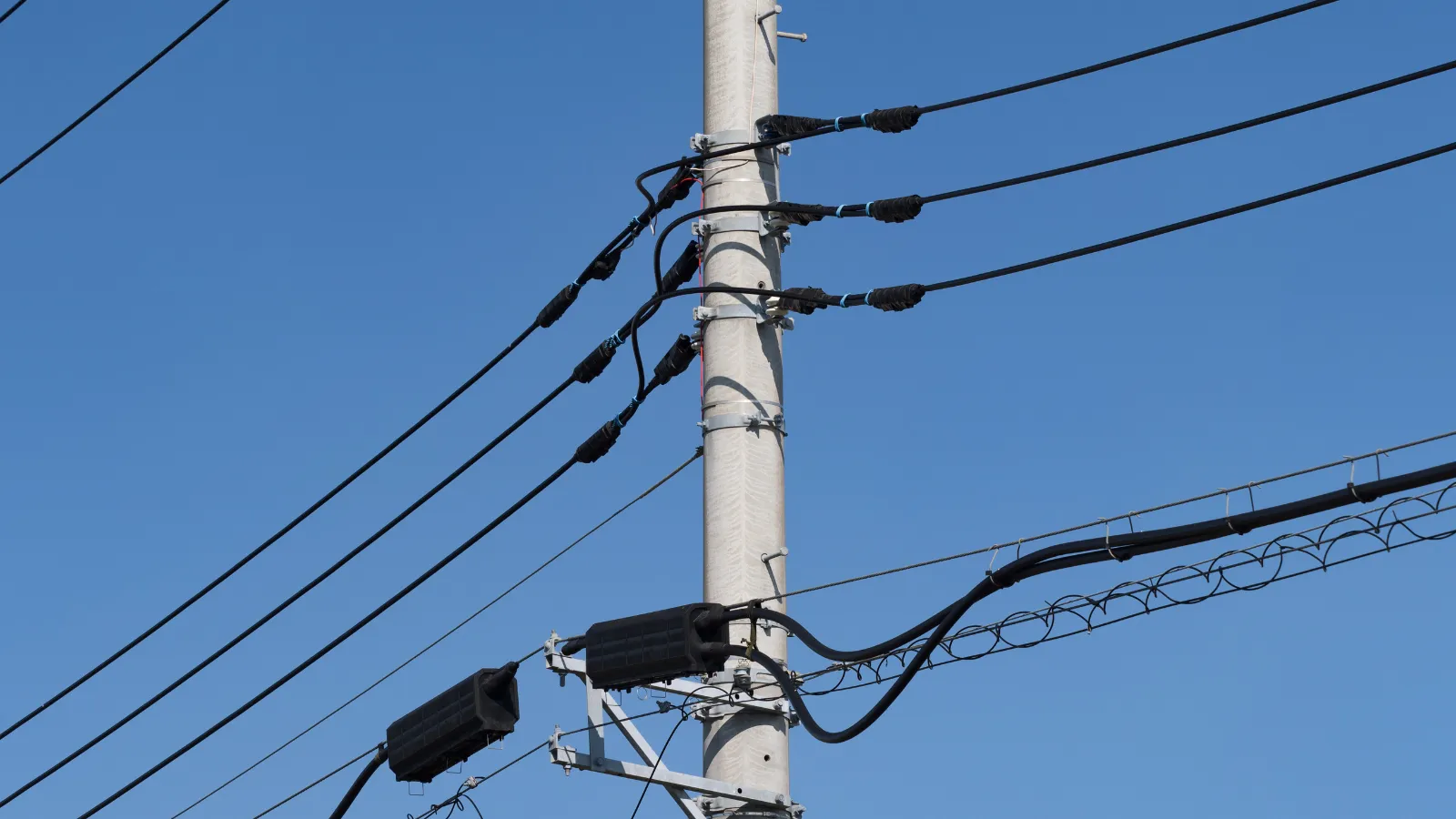

این کابل ها به ویژه در مناطق شهری و روستایی، جایی که خطوط برق هوایی اصلی ترین راه توزیع برق هستند، استفاده گسترده ای دارند. همچنین برای تأمین برق موقت، تأمین برق کارگاه ها، پروژه های عمرانی و مناطقی که امکان کابل کشی زیرزمینی وجود ندارد یا مقرون به صرفه نیست، گزینه ای بسیار مناسب محسوب می شوند.

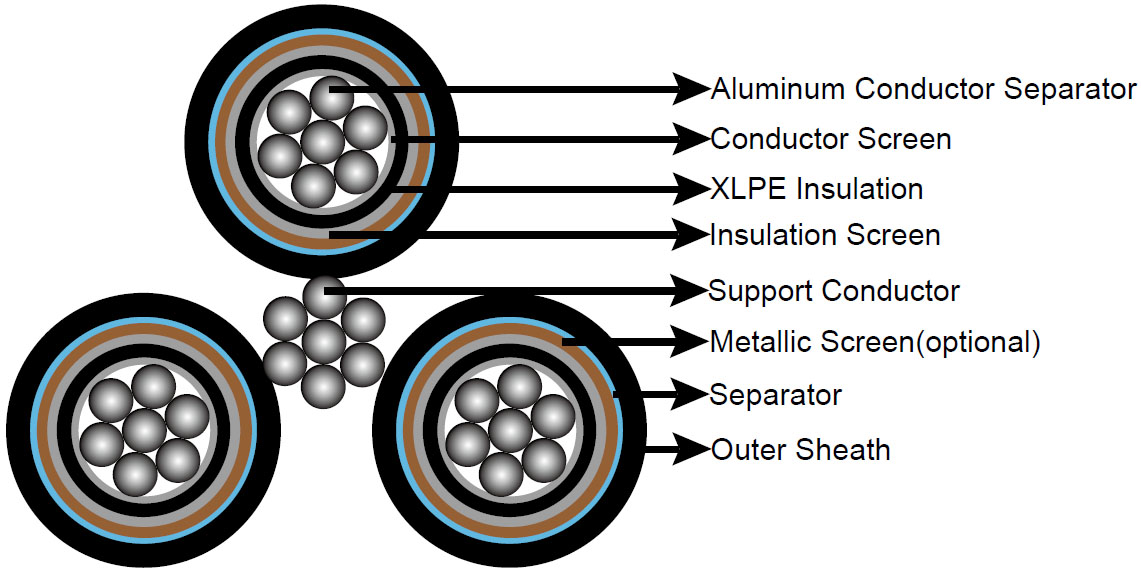

مشخصات فنی و ساختار کابل های خودنگهدار
همان طور که گفته شد، کابل های خودنگهدار با نام کابل ABC نیز شناخته می شوند. این کابل ها شامل سه هادی فاز عایق دار، یک هادی نول عایق دار یا لخت و در برخی موارد یک هادی روشنایی معابر هستند که به دور یکدیگر پیچیده شده اند.
- هادی های فاز (Phase Conductors): معمولاً از جنس آلومینیوم فشرده با عایق پلی اتیلن متقاطع (XLPE) یا پلی اتیلن با چگالی بالا (HDPE) ساخته می شوند. XLPE مقاومت حرارتی و مکانیکی بالایی دارد و انتخاب بهتری برای شرایط سخت است. این هادی ها وظیفه اصلی انتقال بار الکتریکی را بر عهده دارند.
- هادی نول (Neutral Conductor): این هادی معمولاً از جنس آلومینیوم آلیاژی یا فولاد-آلومینیوم (AACSR/ACSR) است و نقش هادی نگهدارنده و نول را به صورت هم‌زمان ایفا می کند. استحکام مکانیکی این هادی برای تحمل وزن کل کابل و نصب روی پایه ها بسیار حیاتی است. این هادی همچنین وظیفه متعادل سازی بار در شبکه را بر عهده دارد.
- هادی روشنایی (Street Light Conductor): در برخی کابل های خودنگهدار فشار ضعیف، یک هادی اضافی برای تغذیه سیستم روشنایی معابر در نظر گرفته می شود.
عایق به کار رفته در این کابل ها (XLPE یا HDPE) مقاومت بسیار خوبی در برابر رطوبت، اشعه ماوراء بنفش (UV)، خوردگی و سایش دارد که طول عمر کابل را به طور چشمگیری افزایش می دهد. این عایق ها برخلاف عایق PVC در دماهای بالا عملکرد بهتری دارند و در برابر آتش سوزی نیز ایمن تر هستند.
👇لیست محصولات خازن صنعتی بهنیکو
مزایا و کاربردهای کابل خودنگهدار
استفاده از کابل های خودنگهدار، به ویژه در مقایسه با خطوط هوایی سنتی، مزایای متعددی دارد که در جدول زیر خلاصه شده است:
مزیت | توضیحات |
ایمنی بالا | وجود عایق روی هادی ها، خطر برق گرفتگی، اتصال کوتاه و آتش سوزی را به شدت کاهش می دهد. این امر موجب می شود که نیازی به رعایت حریم هوایی گسترده ای نباشد و امکان نصب در مناطق پردرخت یا با عرض کم فراهم شود. |
زیبایی و نظم بیشتر | کابل های خودنگهدار ظاهری جمع و جور و مرتب دارند و به‌دلیل نیاز به فضای کمتر، به زیبایی بصری شهرها کمک می کنند. |
کاهش هزینه ها | نصب این کابل ها به دلیل ساختار یکپارچه و وزن سبک، سریع تر و ارزان تر است. همچنین، نیاز به پایه های کمتر و یراق آلات ساده تر، هزینه های کلی پروژه را کاهش می دهد. |
کاهش سرقت و انشعاب غیرمجاز | به دلیل ساختار خاص و نیاز به تجهیزات تخصصی برای انشعاب، احتمال سرقت و انشعاب های غیرمجاز از شبکه کاهش می یابد. |
مقاومت در برابر شرایط محیطی | این کابل ها در برابر باد، طوفان، سقوط شاخه ها و برخورد اجسام خارجی مقاوم تر هستند که منجر به کاهش قطعی برق و افزایش پایداری شبکه می شود. |
راندمان بالاتر | کاهش تلفات انرژی در این کابل ها به دلیل کاهش پدیده های القایی و نشت جریان، به بهبود راندمان کلی شبکه کمک می کند. |
انواع و استانداردهای کابل خودنگهدار
کابل های خودنگهدار بر اساس سطح ولتاژ به دو دسته اصلی تقسیم می شوند:
- کابل خودنگهدار فشار ضعیف (Low Voltage ABC): این کابل ها در سطح ولتاژ 600 تا 1000 ولت برای توزیع برق به مشترکین خانگی و صنعتی کوچک کاربرد دارند. این کابل ها عموماً دارای سه هادی فاز، یک هادی نول نگهدارنده و در برخی موارد یک هادی روشنایی معابر هستند.
- کابل خودنگهدار فشار متوسط (Medium Voltage ABC): این کابل ها برای ولتاژهای بالاتر (معمولاً 12 تا 33 کیلوولت) در خطوط توزیع شهری و روستایی استفاده می شوند. ساختار آنها پیچیده تر است و هادی های فاز معمولاً به صورت جداگانه عایق بندی شده و سپس به هم تابیده می شوند. هادی نگهدارنده در این نوع کابل ها وظیفه تحمل وزن را بر عهده دارد و به عنوان هادی نول استفاده نمی شود.
استانداردها: تولید کابل های خودنگهدار در ایران بر اساس استانداردهای ملی و بین المللی مانند ISIRI 19266 و IEC 60888 صورت می گیرد. این استانداردها شامل مشخصات مواد اولیه، ابعاد، مقاومت الکتریکی، مقاومت مکانیکی و تست های لازم برای تضمین کیفیت کابل هستند.
نکات مهم در نصب و نگهداری کابل خودنگهدار
نصب کابل خودنگهدار نیاز به ابزار و یراق آلات مخصوصی مانند کلمپ های انتهایی، کلمپ های آویز و کلمپ های انشعاب دارد. این تجهیزات به طور خاص برای این نوع کابل ها طراحی شده اند تا از آسیب دیدن عایق در حین نصب جلوگیری کنند و اتصال محکمی را تضمین نمایند.
- نصب صحیح: هنگام نصب، کشش کابل باید در محدوده مجاز باشد تا به هادی ها و عایق آسیب نرسد. ارتفاع نصب نیز بسته به استاندارد و ولتاژ کابل تعیین می شود.
- نگهداری: یکی از بزرگ ترین مزایای این کابل ها، نیاز بسیار کم به نگهداری است. به دلیل وجود عایق، احتمال اتصال کوتاه ناشی از تماس با شاخه ها یا پرندگان کاهش می یابد. با این حال، بازرسی های دوره ای برای اطمینان از سلامت کلمپ ها و اتصالات ضروری است.
- عمر مفید: با توجه به کیفیت بالای مواد عایق، کابل های خودنگهدار می توانند تا 30 سال یا بیشتر عمر مفید داشته باشند که این امر هزینه های بلندمدت را کاهش می دهد.
در مجموع، کابل های خودنگهدار یک فناوری پیشرفته و ایمن برای توزیع برق هستند که به افزایش پایداری، کاهش هزینه ها و بهبود زیبایی بصری شبکه های هوایی کمک شایانی می کنند.
