استفاده از بانک خازنی نه تنها یک راهکار فنی برای بهبود کیفیت توان است، بلکه در عمل به عنوان یک سرمایه گذاری اقتصادی مهم برای کاهش هزینه های انرژی، به ویژه در بخش های صنعتی و تجاری عمل می کند. هدف اصلی این تجهیز، جبران توان راکتیو و اصلاح ضریب توان است؛ اینجاست که کاربرد بانک خازنی در افزایش راندمان سیستم برق و پایداری شبکه آشکار می شود
کاربرد بانک خازنی؛ قلب تپنده مدیریت انرژی
همانطور که اشاره شد، هزینه های سرسام آور برق، به خصوص در واحدهای صنعتی و کارخانجات، صاحبان این کسب و کارها را مجاب کرده تا به دنبال راهکارهای هوشمندانه برای کاهش مصرف باشند. بانک خازنی دقیقاً همان راه حل کارآمدی است که به یاری می آید.

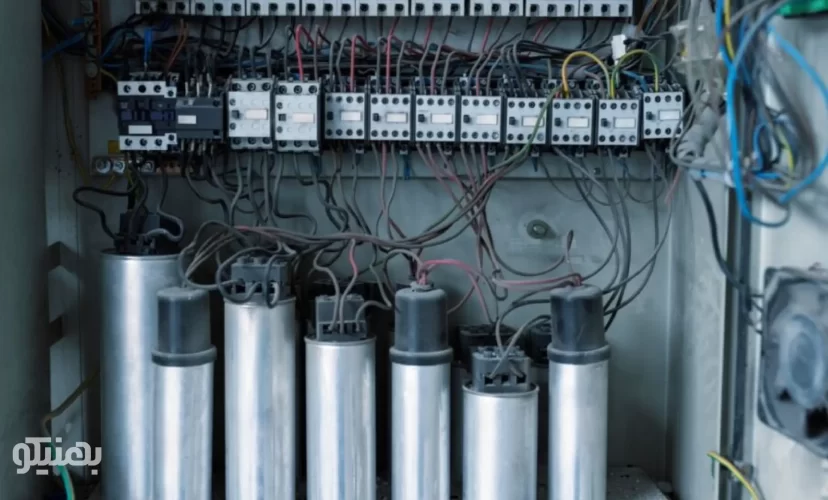

بانک خازنی مجموعه ای از خازن ها است که به صورت سری یا موازی به هم متصل می شوند و در یک تابلوی برق جای می گیرند. این مجموعه توانایی ذخیره انرژی الکتریکی را دارد و با تولید توان راکتیو خازنی، به مقابله با توان راکتیو سلفی که توسط بارهای موتوری و ترانسفورماتورها تولید می شود، می‌پردازد.
تفاوت کلیدی؛ توان اکتیو و توان راکتیو
برای درک عمیق تر کاربرد بانک خازنی، باید تفاوت بین دو نوع توان در مدارهای AC را فهمید:
1. توان اکتیو (Active Power):
- P (بر حسب وات - Watt).
- توانی است که واقعاً به کار مفید تبدیل می شود (مثل چرخاندن موتور، تولید گرما، یا نور).
- این توان همان چیزی است که به طور مؤثر مصرف می شود و شما برای آن هزینه پرداخت می کنید.
2. توان راکتیو (Reactive Power):
- Q (بر حسب وار - Volt-Ampere Reactive).
- توانی است که برای ایجاد میدان های مغناطیسی لازم برای عملکرد بارهای سلفی (مانند موتورها و ترانس ها) مصرف می شود.
- این توان بین بار و منبع (ژنراتور) تبادل می شود و کار مفیدی انجام نمی دهد؛ اما حضور آن ضروری است. مقدار زیاد آن باعث افزایش جریان کشیده شده از شبکه و افت ولتاژ می شود.
مکانیسم عمل و ضرورت استفاده از بانک خازنی
بارهای سلفی (مثل الکتروموتورها) برای کار کردن، نیازمند توان راکتیو هستند. اگر این توان از شبکه سراسری تأمین شود، جریان کلی شبکه (شامل جریان اکتیو و راکتیو) افزایش می یابد. این افزایش جریان باعث:
- بالا رفتن تلفات در طول خطوط انتقال و ترانسفورماتورها (I²R).
- افت شدید ولتاژ در انتهای خطوط.
- بالا رفتن هزینه برق مصرفی، زیرا شرکت های برق به دلیل هزینه های تأمین و انتقال توان راکتیو بالا، جریمه هایی را برای ضریب توان پایین (Power Factor) در نظر می گیرند.
بانک خازنی با قرار گرفتن در نزدیکی بارهای سلفی، توان راکتیو مورد نیاز آن‌ها را به صورت محلی تأمین می کند.
اصلاح ضریب توان (Power Factor Correction)
مهم ترین کاربرد بانک خازنی، اصلاح ضریب توان است. ضریب توان نسبت توان اکتیو به توان ظاهری (Total Power) است و نشان دهنده میزان کارآمدی استفاده از انرژی الکتریکی است. مقدار ایده آل ضریب توان ۱ (یا نزدیک به آن) است.
ضریب توان | وضعیت | نتیجه |
نزدیک به ۱ | عالی | راندمان بالا، حداقل جریمه، جریان کم |
پایین (مثلاً ۰.۷) | نامطلوب | راندمان پایین، جریمه های سنگین، جریان زیاد، تلفات بالا |
بانک خازنی با تزریق توان راکتیو خازنی (برعکس سلف)، ضریب توان سیستم را به ۱ نزدیک کرده و باعث کاهش جریان کشیده شده از شبکه اصلی می شود.
👇لیست محصولات خازن صنعتی بهنیکو
مزایای گسترده کاربرد بانک خازنی
نصب و راه اندازی یک بانک خازنی استاندارد و مناسب، مجموعه ای از مزایای فنی و اقتصادی را به همراه دارد که فراتر از تنها کاهش هزینه برق است:
الف. مزایای اقتصادی و مالی
- حذف جریمه های توان راکتیو: مهم ترین مزیت اقتصادی، حذف یا کاهش چشمگیر جریمه های تعیین شده توسط شرکت برق برای ضریب توان پایین تر از حد استاندارد (معمولاً ۰.۹).
- کاهش هزینه برق: با کاهش توان راکتیو مصرفی از شبکه، قبض برق به شکل قابل ملاحظه‌ای کاهش می یابد.
- کاهش سایز تجهیزات: به دلیل کاهش جریان، می توان از کابل ها، کلیدها، و ترانسفورماتورهای با سایز کوچک تر و ارزان تر استفاده کرد که یک صرفه جویی اولیه در طراحی و ساخت کارخانه محسوب می شود.
ب. مزایای فنی و عملکردی
- بهبود پروفیل ولتاژ: کاهش جریان در خطوط باعث کاهش افت ولتاژ می شود. این امر به ویژه برای تجهیزات حساس به ولتاژ (مانند کامپیوترها و دستگاه های اندازه گیری) حیاتی است و از خرابی آن ها جلوگیری می کند.
- افزایش ظرفیت شبکه: با کاهش جریان راکتیو در خطوط، ظرفیت آزاد ترانسفورماتورها و خطوط انتقال برای انتقال توان اکتیو (کار مفید) افزایش می یابد.
- کاهش تلفات سیستم: تلفات توان در شبکه (Ploss=I2R) مستقیماً با مجذور جریان متناسب است. کاهش جریان کلی منجر به کاهش چشمگیر تلفات حرارتی در کابل ها و ترانس ها می شود.
- افزایش طول عمر تجهیزات: عملکرد تجهیزات در ولتاژ و جریان مناسب، طول عمر آن ها را به طور قابل توجهی افزایش می دهد.
انواع و مشخصات بانک های خازنی
بانک‌های خازنی بر اساس نحوه اتصال و کنترل، به انواع مختلفی تقسیم می شوند که انتخاب نوع مناسب به مشخصات بار و سطح نوسانات توان راکتیو در مدار بستگی دارد:
۱. بانک خازنی ثابت (Fixed Capacitor Bank)
- کاربرد: برای بارهایی که ثابت هستند و تغییرات کمی در توان راکتیو دارند (مانند جبران سازی بارهای ترانسفورماتور در حالت بی باری).
- ویژگی: همیشه به مدار متصل است.

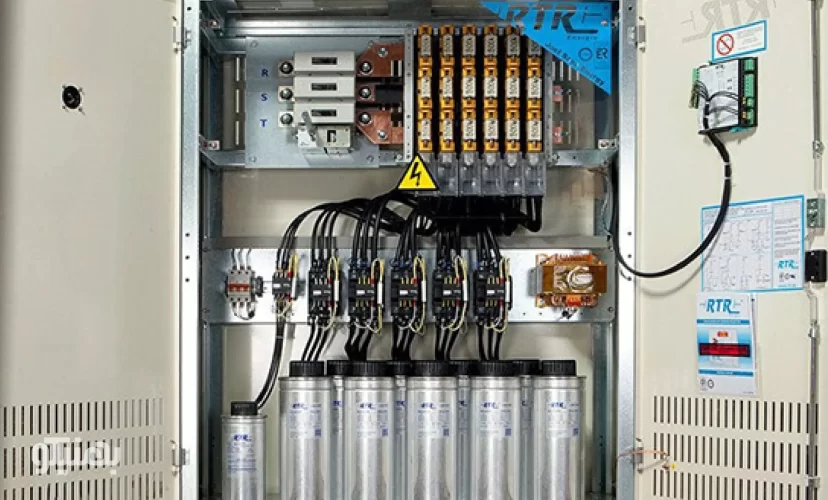

۲. بانک خازنی اتوماتیک یا سوئیچینگ (Automatic/Switched Capacitor Bank)
- کاربرد: متداول ترین نوع در صنعت. برای بارهایی که مصرف توان راکتیو آن ها نوسان دارد (مانند کارخانجاتی که ماشین آلات را خاموش و روشن می کنند).
- ویژگی: از یک رگولاتور ضریب توان استفاده می کند که به صورت هوشمند و بر اساس نیاز سیستم، پله های خازنی را وارد یا خارج از مدار می کند. این نوع بالاترین دقت در اصلاح ضریب توان را ارائه می دهد.
۳. بانک خازنی فیلتر هارمونیک (Harmonic Filter Capacitor Bank)
- کاربرد: در صنایعی که دارای بارهای غیرخطی زیاد هستند (مانند اینورترها، درایوهای سرعت متغیر (VFDs) و کوره های القایی). این بارها هارمونیک (اعوجاج) تولید می کنند.
- ویژگی: این بانک ها علاوه بر اصلاح ضریب توان، با استفاده از راکتورهای سری، هارمونیک ها را فیلتر می کنند تا از آسیب به خازن ها و سایر تجهیزات جلوگیری شود.
جدول الزامات فنی بانک خازنی مناسب
| مشخصه فنی | اهمیت |
| توان نامی (kVAr) | باید برابر یا کمی بیشتر از حداکثر توان راکتیو مورد نیاز باشد. |
| ولتاژ نامی | باید با ولتاژ شبکه سازگار باشد (معمولاً کمی بالاتر از ولتاژ شبکه برای افزایش طول عمر). |
| تحمل حرارت | قابلیت کار در دمای محیط صنعتی (عایق بندی مناسب). |
| تحمل جریان های هجومی | مقاومت بالا در برابر جریان های لحظه ای و اولیه (Inrush Current) هنگام وصل شدن. |
| نوع سوئیچینگ | برای بارهای متغیر، استفاده از کنتاکتورهای خازنی یا تریستوری (برای سوئیچینگ سریع و بدون جرقه). |
