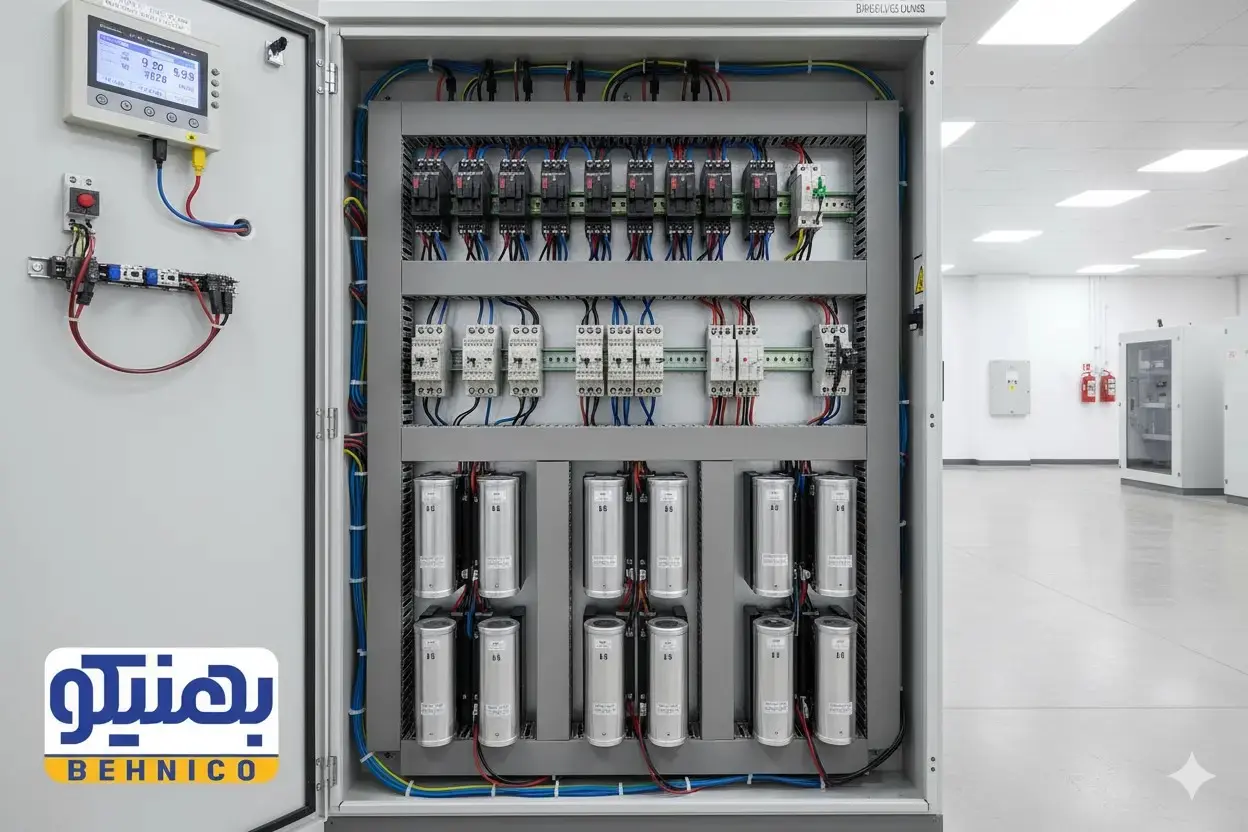

اجزای تابلو بانک خازنی: معرفی کامل، وظایف و اهمیت هر قطعه در بهینه‌ سازی ضریب قدرت

انواع تابلو برق بانک خازنی

انواع تابلو برق بانک خازنی بر اساس نحوه عملکرد، تعداد فاز و روش کنترل تقسیم‌ بندی می‌ شوند. انتخاب نوع مناسب تابلو بستگی به نیاز شبکه، میزان بار و شرایط محیطی دارد.

۱. تابلو بانک خازنی ثابت (Fixed Capacitor Panel)

در این نوع تابلو، خازن‌ ها به‌ صورت ثابت به مدار متصل هستند و قابلیت قطع و وصل خودکار ندارند. این تابلو برای شبکه‌ های با بار ثابت و تغییرات کم مناسب است و نصب ساده‌ تری دارد.

۲. تابلو بانک خازنی با کلید دستی (Manual Switched Capacitor Panel)

در این تابلو، خازن‌ ها از طریق کلید یا کانتاکتور به ‌صورت دستی وصل یا قطع می‌ شوند. تکنسین‌ ها با توجه به نیاز شبکه، خازن‌ ها را مدیریت می‌ کنند. این نوع تابلو برای شبکه‌ هایی با تغییرات کم و کنترل دستی مناسب است.

۳. تابلو بانک خازنی با کنترل اتوماتیک (Automatic Switched Capacitor Panel)

این تابلو مجهز به رله‌ های کنترلی است که به‌ صورت خودکار ضریب قدرت شبکه را اندازه‌ گیری کرده و خازن‌ ها را وارد یا خارج می‌ کنند. این نوع تابلو برای شبکه‌ های صنعتی با بار متغیر و مصرف زیاد توصیه می‌ شود و بهره‌ وری بالاتری دارد.

۴. تابلو بانک خازنی با کنترل فازی یا دیجیتال (Digital / Fuzzy Logic Capacitor Panel)

نسل پیشرفته تابلوها با استفاده از کنترلرهای دیجیتال یا الگوریتم‌ های فازی کار می‌ کنند. این تابلوها عملکرد دقیق‌ تر، کاهش هدررفت انرژی و حفاظت بهتر تجهیزات را ارائه می‌ دهند.

آیا می ‌دانید تجهیزات بانک خازنی مناسب تا چه حد در کاهش مصرف برق شما مؤثر است؟

برای اطمینان از بهبود ضریب قدرت و کاهش مصرف برق با خازن استاندارد، همین حالا با کارشناسان بهنیکو تماس بگیرید و مشاوره تخصصی رایگان دریافت کنید. بهنیکو مرجع کامل تجهیزات بانک خازنی با کیفیت است.

جدول مقایسه‌ ای کامل انواع تابلو بانک خازنی

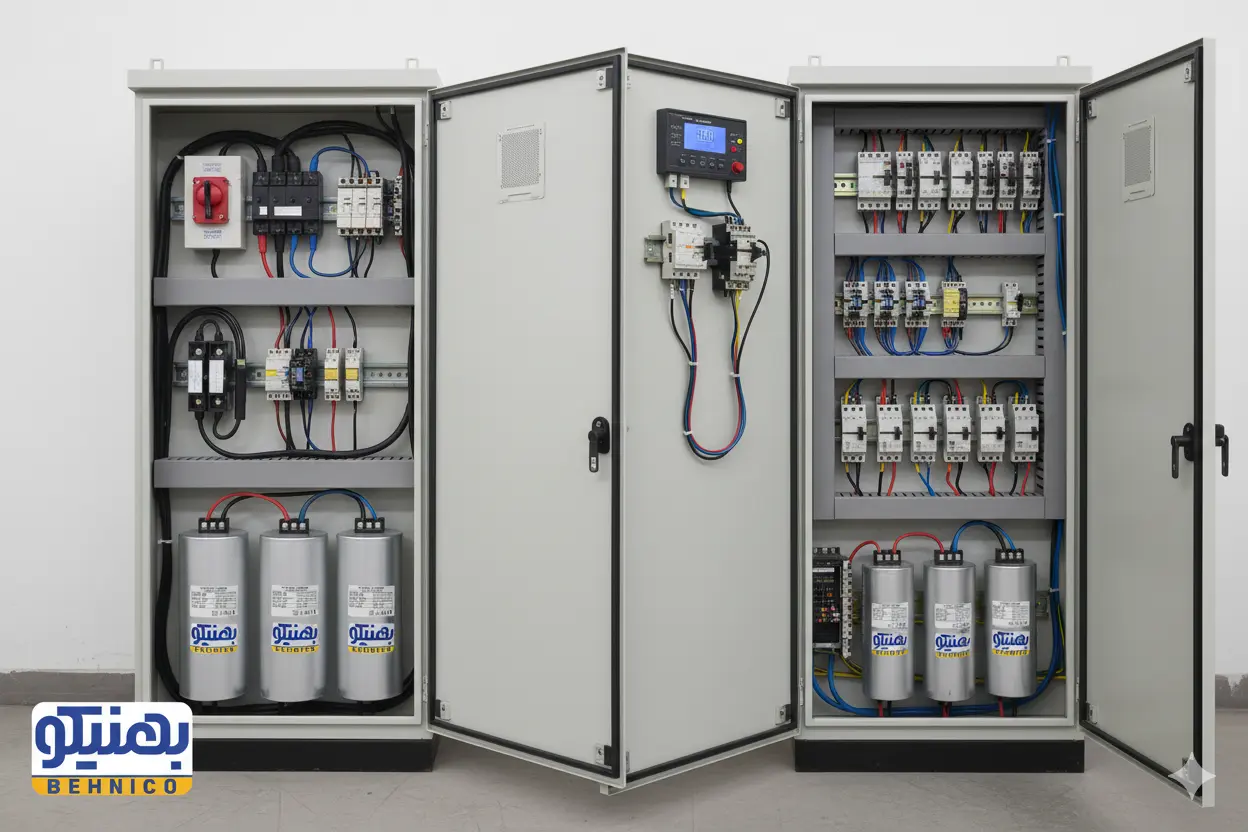

اجزای اصلی تابلو بانک خازنی

اجزای اصلی تابلو بانک خازنی شامل خازن‌ ها برای اصلاح ضریب قدرت، رله‌ ها و کنترلرها برای مدیریت خودکار اتصال خازن‌ ها، کلیدها و کانتاکتورها برای قطع و وصل جریان، فیوزها و تجهیزات حفاظتی برای ایمنی و تابلو یا کابینت به‌عنوان محل نصب و محافظت از تجهیزات هستند.

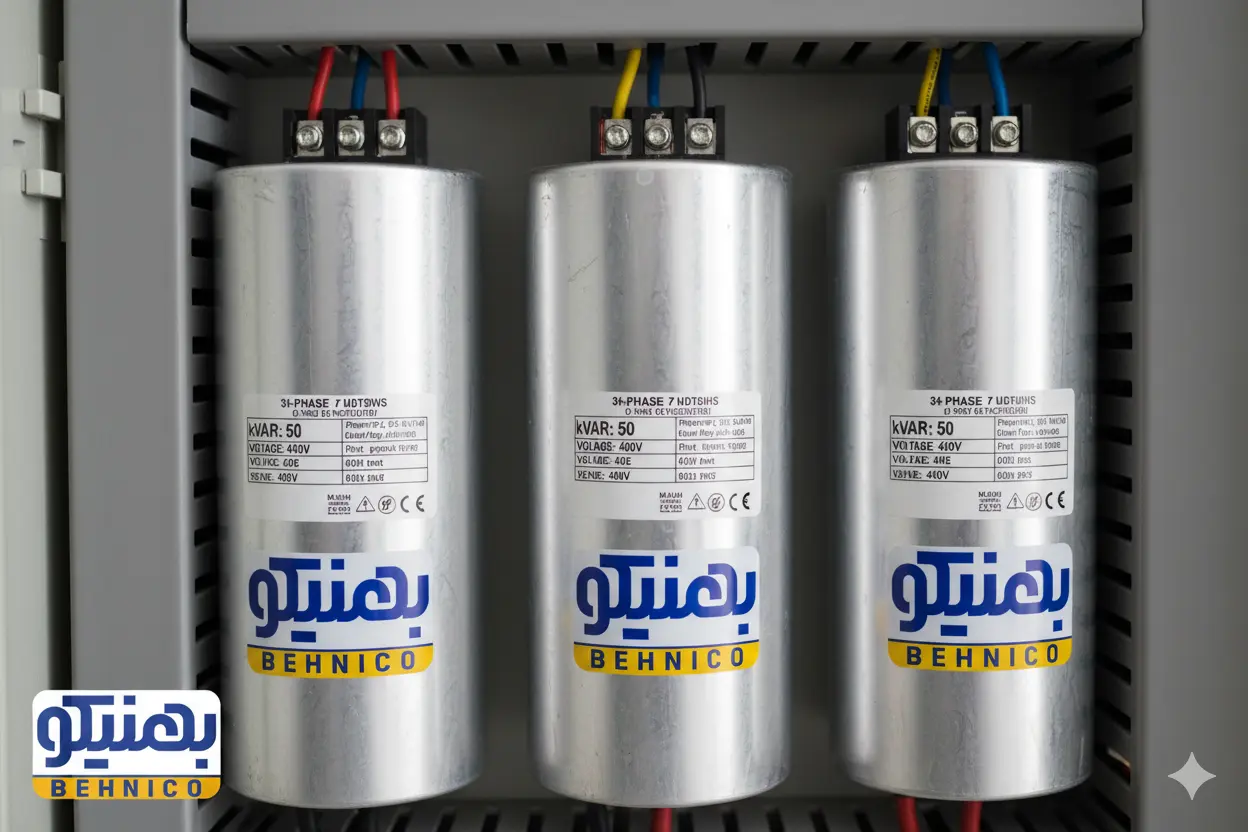

۱. خازن‌ ها (Capacitors)

خازن‌ ها مهم‌ ترین بخش تابلو بانک خازنی هستند و مسئول اصلاح ضریب قدرت شبکه هستند. هر خازن با ظرفیت مشخصی (kVAR) به شبکه متصل می‌ شود.

ویژگی‌ های خازن‌ ها:

• ظرفیت انتخابی مطابق با بار شبکه
• مقاومت در برابر حرارت و افزایش جریان
• طول عمر بالا در شرایط استاندارد

۲. رله‌ های کنترلی (Controller Relays)

رله‌ ها وظیفه دارند که عملکرد خازن‌ ها را به صورت خودکار کنترل کنند. رله‌ ها با اندازه‌ گیری ضریب قدرت و جریان، خازن‌ ها را در زمان مناسب به مدار وصل یا قطع می‌ کنند.

مزایای استفاده از رله‌ ها:

• افزایش طول عمر خازن‌ ها
• جلوگیری از اضافه‌ بار و آسیب‌ های احتمالی
• کنترل اتوماتیک ضریب قدرت

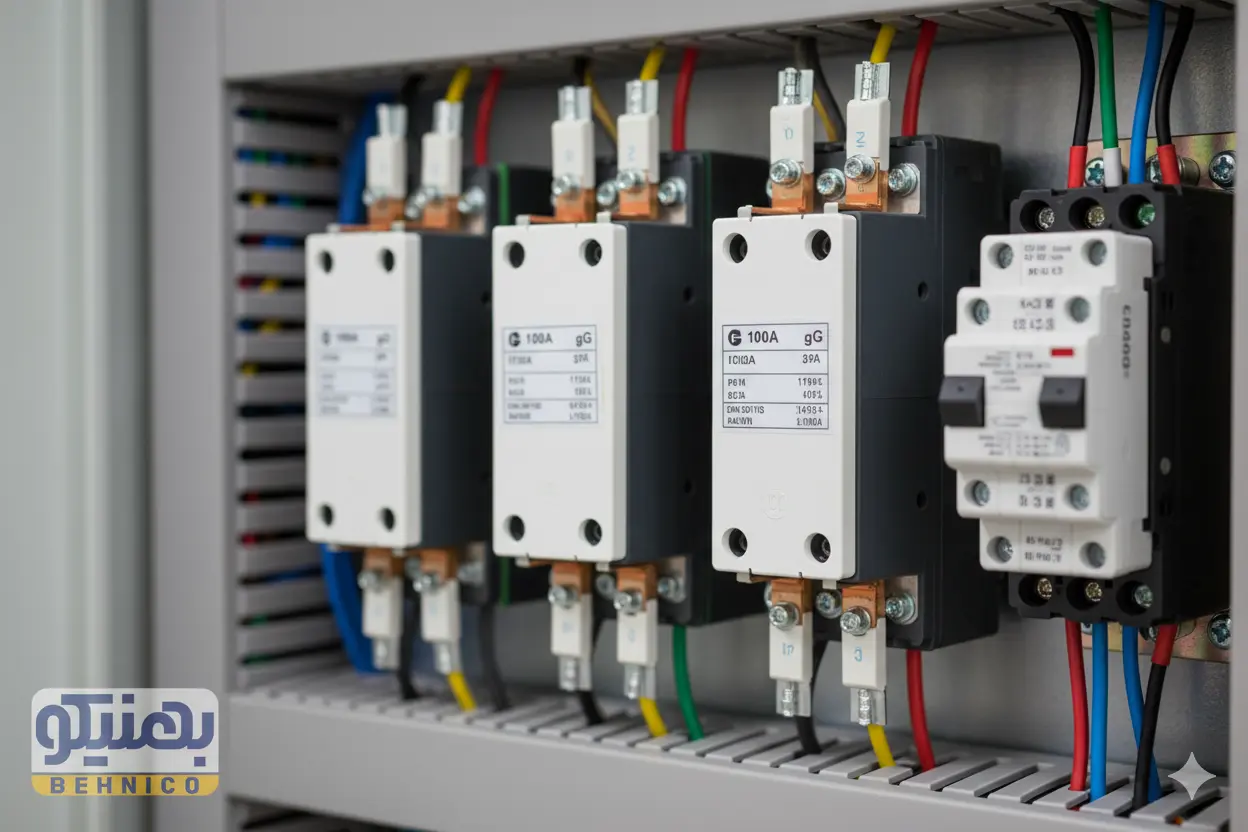

۳. کلیدها (Switches / Contactors)

کلیدها یا کانتاکتورها جریان الکتریکی خازن‌ ها را کنترل می‌ کنند. این اجزا مسئول ایمنی و اتصال صحیح خازن‌ ها به شبکه هستند.

ویژگی‌ های کلیدها:

• تحمل جریان بالا
• قابلیت قطع و وصل خودکار
• هماهنگی با رله‌ های کنترلی

۴. فیوزها و تجهیزات حفاظتی (Fuses & Protection Devices)

فیوزها و تجهیزات حفاظتی از اجزای حیاتی تابلو هستند که در برابر اتصال کوتاه، اضافه جریان و نوسانات برق از خازن‌ ها و تجهیزات محافظت می‌ کنند.

اهمیت فیوزها:

• جلوگیری از آسیب به خازن‌ ها
• افزایش ایمنی تابلو
• کاهش ریسک خرابی سیستم

۵. تابلو و بدنه (Panel & Enclosure)

تابلو یا کابینت محل نصب تمامی تجهیزات است و از اجزای الکتریکی در برابر گرد و غبار، رطوبت و آسیب‌ های فیزیکی محافظت می‌ کند.

ویژگی‌ های تابلو:

• مقاومت در برابر حرارت و ضربه
• طراحی استاندارد مطابق با IEC
• دسترسی آسان برای سرویس و نگهداری

۶. ترمینال‌ ها و کابل‌ ها (Terminals & Cables)

کابل‌ ها و ترمینال‌ ها اتصال میان خازن‌ ها، رله‌ ها و شبکه برق را برقرار می‌ کنند. استفاده از کابل استاندارد و ترمینال مناسب، از اهمیت بالایی برخوردار است.

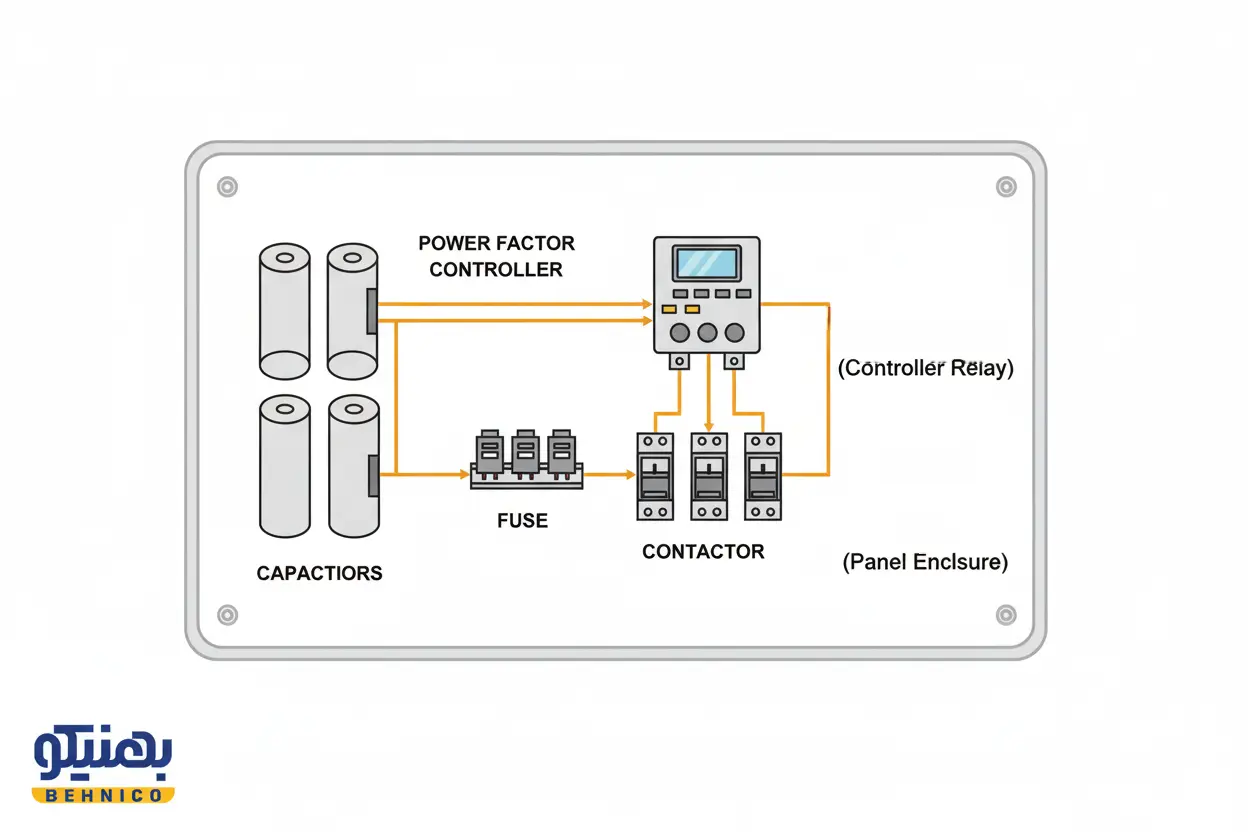

نحوه عملکرد تابلو بانک خازنی

تابلو بانک خازنی با هدف اصلاح ضریب قدرت شبکه برق عمل می‌ کند. در شبکه‌ های صنعتی و تجاری، مصرف زیاد تجهیزات القایی مانند موتورها و ترانسفورماتورها باعث می‌ شود جریان غیر مؤثر و انرژی راکد (Reactive Power) افزایش یابد. این موضوع باعث کاهش ضریب قدرت و هدررفت انرژی می‌ شود. تابلو بانک خازنی با اتصال خازن‌ ها به شبکه، جریان را هم‌فاز با ولتاژ قرار داده و میزان انرژی راکد را کاهش می‌ دهد. در نتیجه، سیستم برق بهینه‌ تر عمل کرده و هزینه‌ های برق مصرفی کاهش می‌ یابد.

عملکرد تابلو به صورت خودکار توسط رله‌ های کنترلی و کانتاکتورها مدیریت می‌ شود. رله‌ ها وضعیت ضریب قدرت را اندازه‌ گیری کرده و در صورت نیاز خازن‌ ها را به مدار اضافه یا از مدار خارج می‌ کنند. این کنترل دقیق باعث می‌ شود خازن‌ ها در بهترین زمان وارد مدار شوند، اضافه‌ بار یا آسیب به تجهیزات جلوگیری شود و سیستم برق همیشه در شرایط بهینه کار کند. به این ترتیب، تابلو بانک خازنی هم انرژی را صرفه‌ جویی می‌ کند و هم طول عمر تجهیزات شبکه را افزایش می‌ دهد.

مزایای استفاده از تابلو بانک خازنی

• بهبود ضریب قدرت و کاهش هزینه‌ های برق
• کاهش هدررفت انرژی
• محافظت از تجهیزات الکتریکی
• کاهش افت ولتاژ و بهبود کیفیت توان

مقدار مناسب بانک خازنی را چطور تعیین کنیم؟

برای تعیین مقدار مناسب بانک خازنی، ابتدا باید ضریب قدرت فعلی شبکه و بار مصرفی سیستم مشخص شود. سپس با توجه به توان اکتیو مصرفی و ضریب قدرت مطلوب، ظرفیت خازن‌ ها محاسبه می‌ شود تا انرژی راکد کاهش یافته و ضریب قدرت به مقدار استاندارد نزدیک شود. انتخاب ظرفیت مناسب باعث افزایش بهره‌ وری سیستم و جلوگیری از اضافه‌ بار خازن‌ ها می‌ شود.

نکات کلیدی در تعیین ظرفیت بانک خازنی:

• بررسی دقیق ضریب قدرت فعلی شبکه
• محاسبه توان اکتیو مصرفی (kW)
• تعیین ضریب قدرت هدف (معمولاً 0.95 تا 0.99)
• انتخاب خازن‌ ها با ظرفیت مناسب (kVAR)
• هماهنگی با تعداد فازها و نوع تجهیزات شبکه

نکات کلیدی در نصب تابلو بانک خازنی

• انتخاب ظرفیت مناسب خازن: ظرفیت خازن باید مطابق با بار مصرفی باشد.
• محل نصب تابلو: تابلو باید در محیط خشک و با تهویه مناسب نصب شود.
• نگهداری دوره‌ ای: بررسی اتصالات، فیوزها و وضعیت خازن‌ ها به افزایش طول عمر تابلو کمک می‌ کند.
• هماهنگی با سیستم برق: تابلو باید با سایر تجهیزات شبکه هماهنگ باشد تا از اضافه جریان جلوگیری شود.

آماده ‌اید هزینه برق خود را کاهش دهید؟ با بهنیکو، هوشمندانه سرمایه‌ گذاری کنید!

برای مشاهده قیمت خرید خازن و استعلام به ‌روزترین تجهیزات بانک خازنی از برندهای معتبر، همین الان به فروشگاه بهنیکو مراجعه کنید. ما تضمین می ‌کنیم با خازن ‌های باکیفیت ما، به بیشترین کاهش مصرف برق دست پیدا کنید.

جمع‌ بندی

تابلو بانک خازنی مجموعه‌ ای از خازن‌ ها، رله‌ ها، کلیدها، فیوزها و تجهیزات حفاظتی است که برای بهینه‌ سازی ضریب قدرت شبکه برق طراحی شد. با نصب صحیح و نگهداری مناسب، این تابلو می‌ تواند هزینه‌ های برق را کاهش دهد، طول عمر تجهیزات را افزایش دهد و بهره‌ وری سیستم را بالا ببرد.
