خرید بهترین رگولاتور بانک خازنی، فقط نیمی از راه است. اگر تنظیمات اولیه — از نسبت تبدیل ترانسفورماتور جریان تا نقطه هدف ضریب توان — درست انجام نشود، حتی گران قیمت ترین رگولاتور هم عملکرد مطلوبی نخواهد داشت. در این آموزش، مراحل تنظیم رگولاتور بانک خازنی را گام به گام و به زبان ساده توضیح می دهیم.
قبل از شروع، این پیش نیازها را آماده کنید
پیش از دست بردن به تنظیمات رگولاتور، چند ابزار و اطلاعات پایه لازم است تا کار بدون وقفه و با دقت انجام شود.
ابزار و تجهیزات موردنیاز
مولتی متر یا آمپرمتر انبری برای بررسی جریان
دفترچه راهنمای رگولاتور (برای مدل خاص دستگاه)
پیچ گوشتی مناسب برای ترمینال های رگولاتور
اطلاعات فنی که باید از قبل بدانید (توان قراردادی، ضریب توان هدف)
پیش از شروع، باید توان قراردادی یا دیماندی ساختمان، نسبت تبدیل ترانسفورماتور جریان (CT) نصب شده، و ضریب توان هدف (معمولاً بالای ۰.۹۵) را بدانید. این اطلاعات معمولاً از قبض برق یا طراحی اولیه تابلو در دسترس است.
مراحل تنظیم رگولاتور بانک خازنی
با آماده بودن پیش نیازها، تنظیم رگولاتور را می توان در پنج گام ساده انجام داد.
گام اول — اتصال صحیح ترانسفورماتور جریان (CT)
CT باید دقیقاً بعد از منبع تغذیه اصلی (پست یا تابلوی اصلی) نصب شود تا جریان واقعی عبوری از بارها را اندازه بگیرد. جهت قرارگیری CT (سمت K و L) باید طبق دفترچه راهنما رعایت شود، در غیر این صورت رگولاتور اندازه گیری نادرست انجام می دهد.

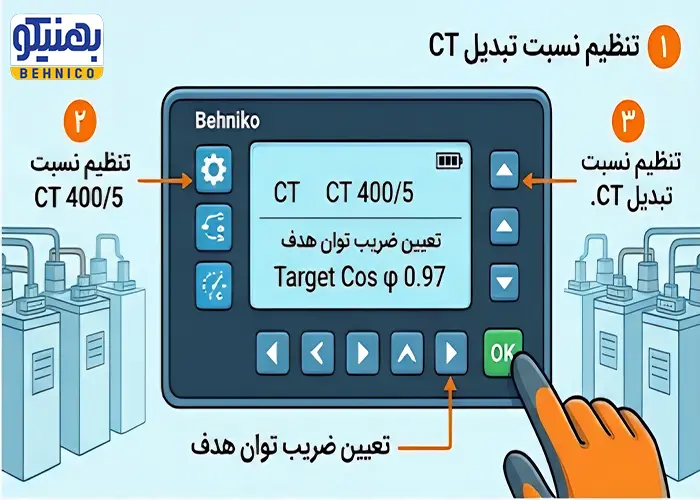

گام دوم — تنظیم نسبت تبدیل CT در منوی رگولاتور
نسبت تبدیل CT (مثلاً ۴۰۰/۵ آمپر) باید دقیقاً در منوی تنظیمات رگولاتور وارد شود. وارد کردن نادرست این عدد، باعث محاسبه اشتباه ضریب توان و عملکرد نادرست کل سیستم می شود.
گام سوم — تعیین نقطه تنظیم ضریب توان هدف (Target Cos φ)
این عدد معمولاً بین ۰.۹۵ تا ۰.۹۸ تنظیم می شود. عدد بسیار نزدیک به ۱ ممکن است باعث جبران سازی بیش از حد (Over-compensation) و بروز ضریب توان خازنی شود که خودش مشکل ساز است.

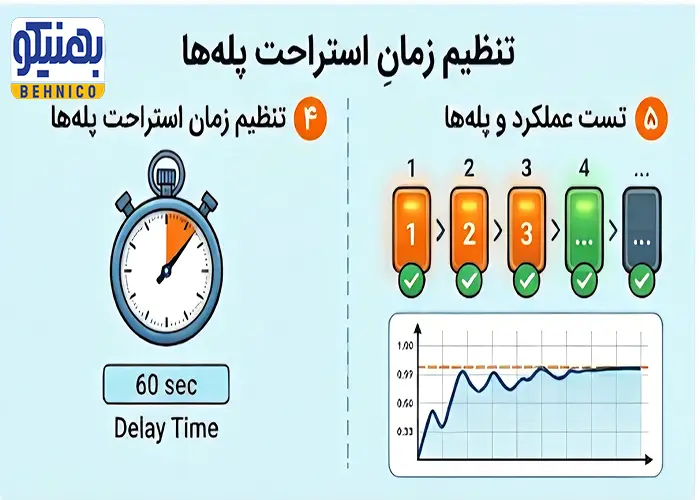

گام چهارم — تنظیم زمان استراحت پله ها (C/K Ratio و Delay Time)
زمان استراحت (Rest Time)، فاصله زمانی لازم بین خروج و ورود مجدد یک پله خازنی است. تنظیم این زمان روی مقداری کوتاه، باعث سوییچینگ مکرر و کاهش عمر کنتاکتورها و خازن ها می شود؛ مقدار پیشنهادی معمولاً بین ۳۰ ثانیه تا چند دقیقه است.
گام پنجم — تست عملکرد و بررسی ورود/خروج صحیح پله ها
پس از تنظیمات اولیه، عملکرد سیستم را در یک بازه زمانی زیر نظر بگیرید. پله ها باید متناسب با تغییر بار، به ترتیب منطقی وارد یا خارج از مدار شوند و ضریب توان نمایش داده شده باید به تدریج به سمت نقطه هدف حرکت کند.
اشتباهات رایج در تنظیم رگولاتور که باعث عملکرد نادرست می شوند
حتی با تجهیزات باکیفیت، چند اشتباه رایج در تنظیم می تواند کل عملکرد سیستم را مختل کند.
وارد کردن نادرست نسبت تبدیل CT
تنظیم نقطه هدف بسیار نزدیک به ۱ و بروز جبران سازی بیشازحد
نادیده گرفتن زمان استراحت پله ها و سوییچینگ مکرر
عدم تطابق ترتیب پله بندی با ظرفیت واقعی خازن های نصب شده
اگر بعد از تنظیم هم ضریب توان بهبود پیدا نکرد، مشکل ممکن است از خود بانک خازنی باشد، نه رگولاتور؛ برای بررسی تخصصی با کارشناسان بهنیکو تماس بگیرید.
چگونه بفهمیم رگولاتور درست تنظیم شده است؟

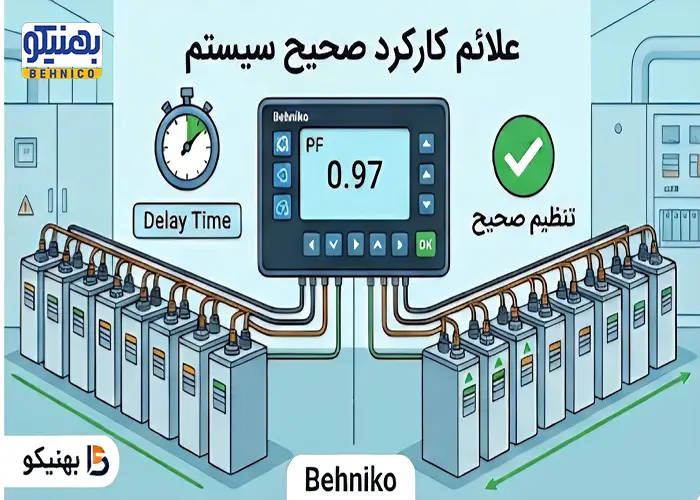

چند نشانه ساده وجود دارد که نشان می دهد تنظیمات رگولاتور صحیح انجام شده است: نمایشگر ضریب توانی نزدیک به نقطه هدف نشان می دهد، پله ها بهترتیب منطقی و بدون نوسان مکرر وارد و خارج مدار می شوند، و هیچ آلارم خطایی (مانند خطای CT یا هارمونیک) روی صفحه نمایش ظاهر نمی شود.
آیا تنظیمات رگولاتور فراکو و لواتو تفاوت دارد؟
مراحل کلی تنظیم (نسبت CT، نقطه هدف، زمان استراحت) در اکثر برندها مشابه است، اما چیدمان منو و نام گذاری پارامترها بین برندها متفاوت است. برای مقایسه کامل ویژگی های فنی فراکو و لواتو و انتخاب مناسب پروژه خود، مقاله رگولاتور فراکو یا لواتو؛ مقایسه دو برند برتر بانک خازنی را بخوانید.
چه زمانی تنظیم مجدد رگولاتور ضروری است؟
هر بار که تغییر محسوسی در بار ساختمان یا کارخانه رخ دهد — مانند افزودن تجهیزات جدید، تغییر ظرفیت ترانسفورماتور، یا افزودن پله خازنی جدید — تنظیمات رگولاتور باید بازبینی و در صورت نیاز اصلاح شود تا با شرایط جدید شبکه هماهنگ بماند.
جمع بندی
تنظیم درست رگولاتور بانک خازنی، از نصب صحیح CT تا تعیین نقطه هدف و زمان استراحت پله ها، تفاوت بین یک سیستم کارآمد و یک سرمایه گذاری بی نتیجه را رقم می زند. پیروی از این پنج گام، پایه ای مطمئن برای عملکرد صحیح بانک خازنی شما فراهم می کند.
تنظیم دقیق رگولاتور، بخشی از یک پروژه اصولی است؛ برای دریافت قیمت خرید خازن و خدمات کامل نصب و تنظیم، همین امروز با بهنیکو تماس بگیرید.
سؤالات متداول (FAQ)
1. آیا تنظیم رگولاتور را می توان بدون متخصص انجام داد؟
تنظیمات پایه را با دقت و طبق دفترچه راهنما می توان انجام داد، اما برای اطمینان از صحت کامل اتصالات و جلوگیری از خطاهای پرهزینه، توصیه می شود این کار توسط تکنسین آشنا با تابلو برق انجام شود.
2. نقطه تنظیم ضریب توان معمولاً روی چه عددی قرار می گیرد؟
معمولاً بین ۰.۹۵ تا ۰.۹۸ تنظیم می شود تا هم جریمه توان راکتیو حذف شود و هم از جبران سازی بیش از حد جلوگیری شود.
3. اگر نسبت تبدیل CT را اشتباه وارد کنم چه اتفاقی می افتد؟
رگولاتور ضریب توان را نادرست محاسبه می کند که می تواند منجر به ورود یا خروج بیش از حد پله های خازنی، جبران سازی نادرست و در برخی موارد آسیب به تجهیزات شود.
