بانک خازنی داخلی یا هوایی؛ کدام برای پروژه شما مناسب تر است؟

تعریف دقیق بانک خازنی داخلی و هوایی

برای درک بهتر تفاوت ها، ابتدا باید تعریف دقیق و استانداردی از هر دو تجهیز داشته باشیم:

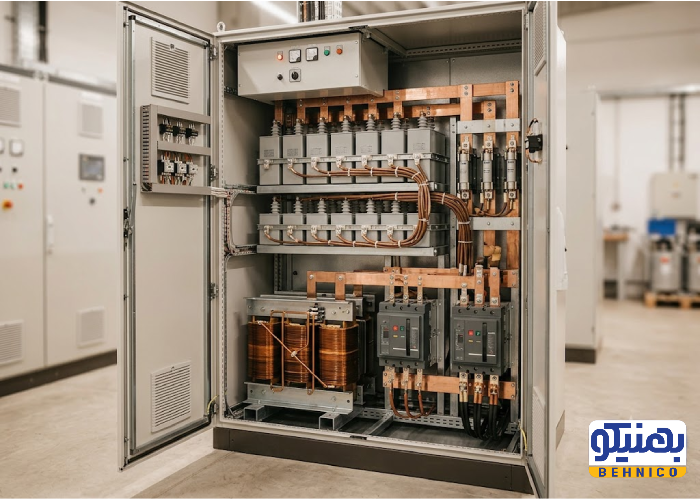

• بانک خازنی داخلی: مجموعه متمرکزی از خازن های قدرتی سه فاز، کنتاکتورهای خازنی یا کلیدهای تریستوری، فیوزهای محافظ، فیلترهای جذب هارمونیک و رگولاتورهای هوشمند اصلاح ضریب قدرت است که درون یک یا چند سلول و تابلوی فلزی بسته تعبیه می شود. این سیستم ها در اتاق پست، اتاق برق یا مجاورت تابلوهای اصلی توزیع (MDP) قرار می گیرند.

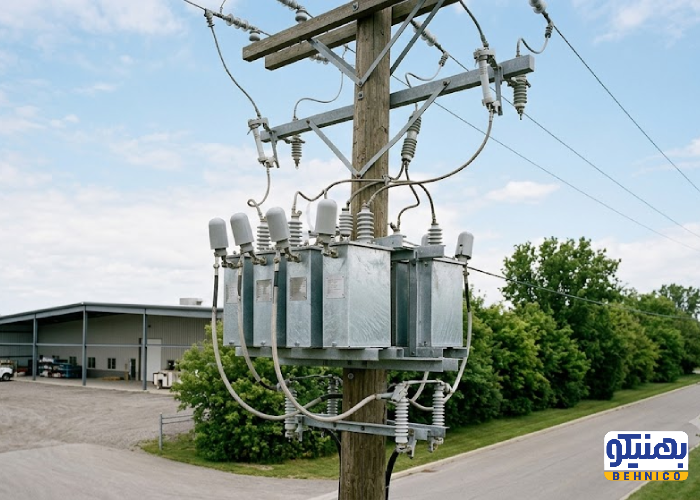

• بانک خازنی هوایی: مجموعه ای فشرده و مستحکم از خازن های قدرتی است که درون محفظه های مقاوم در برابر عوامل جوی قرار گرفته و به طور مستقیم روی استراکچرهای فلزی، پایه ها و تیرهای برق (تیرهای بتنی یا فلزی) نصب می شود. این بانک ها عمدتاً در شبکه های توزیع فشار متوسط (MV) و فشار ضعیف (LV) در فضای باز کاربرد دارند.

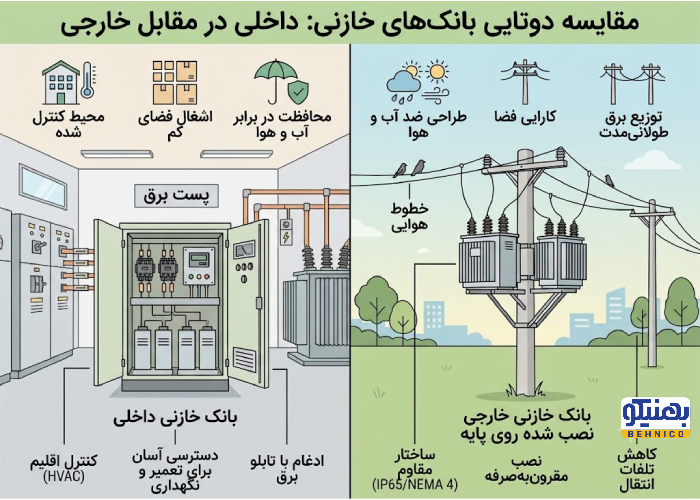

تفاوت های ساختاری، فیزیکی و مهندسی

بررسی تفاوت های ساختاری میان بانک خازنی داخلی یا هوایی به مهندسان و مدیران تاسیسات کمک می کند تا بر اساس شرایط واقعی محل نصب، بهترین تصمیم را اتخاذ نمایند.

• درجه حفاظت بدنهو مقاومت جوی

تابلوهای بانک خازنی داخلی معمولاً با درجه حفاظت IP42 تا IP54 ساخته می شوند. این درجه از حفاظت برای جلوگیری از ورود گرد و غبار، ابزارآلات و پاشش های جزیی آب کافی است، چرا که خود تابلو در یک محیط سرپوشیده قرار دارد. اما بانک خازنی هوایی به طور مستقیم در معرض تابش شدید اشعه ماوراء بنفش (UV Radiation)، باران های شدید، برف، یخ زدگی، طوفان های گرد و خاک و نوسانات شدید دما قرار دارد. از این رو، بدنه خازن ها و محفظه های هوایی باید دارای حداقل درجه حفاظت IP65 یا IP66 باشند و جنس بدنه آن ها از آلومینیوم مقاوم در برابر خوردگی یا فولاد گالوانیزه/ضد زنگ ساخته شود.

• مدیریت حرارتی و سیستم خنک سازی

عملکرد خازن های الکتریکی به شدت به دمای کاری وابسته است. در بانک های خازنی داخلی، تلفات حرارتی ناشی از خازن ها و راکتورهای هارمونیکی درون تابلوی بسته تجمع می یابد؛ بنابراین استفاده از سیستم های تهویه اجباری شامل فن ها، ترموستات ها و فیلترهای هوا (یا در موارد خاص کولرهای گازی تابلویی) الزامی است. در سمت مقابل، بانک های خازنی هوایی برای خنک سازی به جریان طبیعی هوای آزاد متکی هستند. اگرچه این موضوع نیاز به فن های الکتریکی را برطرف می کند، اما در فصول گرم سال و زیر تابش مستقیم خورشید، دمای بدنه خازن هوایی می تواند به شدت افزایش یابد که این مسئله نیازمند انتخاب خازن هایی با کلاس دمایی بالاتر است.

• سطح ولتاژ و ابعاد فیزیکی

بانک های خازنی داخلی غالباً در سطح فشار ضعیف (LV) و فشار متوسط (MV) برای صنایع و ساختمان های بزرگ استفاده می شوند و بخشی از فضای مفید زیربنایی (Floor Space) اتاق برق را اشغال می کنند. در مقابل، بانک خازنی هوایی بیشتر در سطوح ولتاژی فشار متوسط (MV) و فشار قوی (HV) در شبکه های توزیع منطقه ای پیاده سازی شده و به دلیل نصب در ارتفاع و روی پایه، هیچ گونه فضای مفیدی از سطح زمین را اشغال نمی کند.

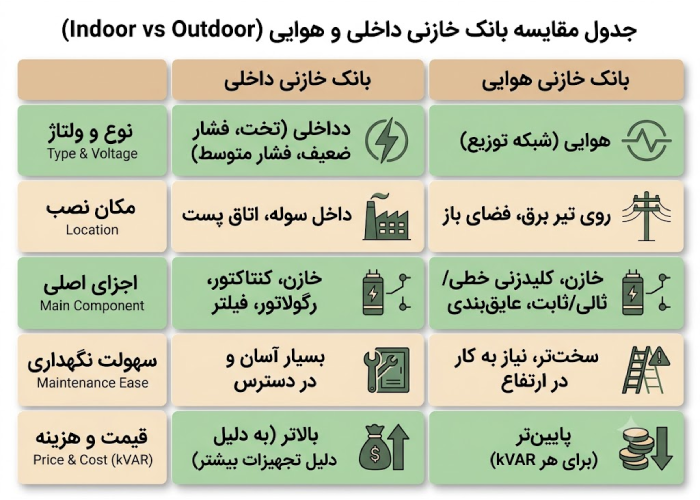

جدول مقایسه جامع فنی و عملیاتی

جدول زیر تمامی پارامترهای کلیدی و تصمیم ساز میان این دو تجهیز را به صورت خلاصه و یک جا مقایسه می کند:

تحلیل مالی پروژه های برق صنعتی نشان می دهد که انتخاب نوع بانک خازنی تأثیر مستقیمی بر شاخص های اقتصادی نظیر هزینه سرمایه گذاری اولیه (CAPEX) و هزینه های جاری عملیاتی (OPEX) دارد.

• هزینه های عمرانی و ساختمانی: خرید و نصب بانک خازنی هوایی موجب کاهش چشمگیر هزینه های ساخت وساز می شود، زیرا نیازی به احداث اتاق پست جدید، کابل کشی های طولانی زیرزمینی و تخصیص متراژ از فضای کارخانه ندارد.
• صرفه جویی در هزینه قبض برق: هر دو نوع بانک خازنی با حذف توان راکتیو و رساندن ضریب توان (Cos φ) به محدوده استاندارد (بیش از ۰.۹)، جریمه های مندرج در قبض برق را کاملاً صفر می کنند. اما بانک های داخلی به دلیل بهره مندی از رگولاتورهای هوشمند و امکان پله بندی دقیق، بارهای متغیر را بهتر پوشش داده و صرفه جویی مالی بیشتری در خطوط تولید صنعتی ایجاد می کنند.
• هزینه های تعمیر، نگهداری و استهلاک: اگر تصمیم دارید با خرید خازن ۳ فاز کیفیت سیستم خود را ارتقا دهید، باید بدانید که خازن های نصب شده در تابلوی داخلی به دلیل قرارگیری در شرایط محیطی پایدار، استهلاک کمتری دارند. در مقابل، تعمیر یک بانک خازنی هوایی نیازمند اعزام تیم های عملیاتی ویژه، بالابر و خاموشی خط بالادست است که هزینه های نگهداری (OPEX) را افزایش می دهد.

مشاوره تخصصی اصلاح ضریب قدرت

آیا در انتخاب سیستم اصلاح ضریب قدرت مناسب برای کارخانه یا پروژه خود تردید دارید؟

مهندسان ارشد بهنیکو با محاسبات دقیق بار الکتریکی و تحلیل هارمونیک، بهترین راهکار را ارائه می دهند. برای دریافت مشاوره تخصصی رایگان همین حالا اقدام کنید.

جهت مشاوره و بررسی پروژه به بخش تماس با ما مراجعه فرمایید.

مقایسه کاربردی: کدام مدل برای پروژه شما مناسب تر است؟

برای اینکه مشخص شود کدام سیستم برای شرایط کار مشخص شما مناسب تر است، گزینه ها را بر اساس سناریوهای مختلف کاربردی تفکیک کرده ایم:

• چه زمانی بانک خازنی داخلی را انتخاب کنیم؟

• وجود بارهای شدیداً متغیر: در مجتمع های صنعتی، کارخانجات و خطوط تولید که مصرف توان راکتیو به طور لحظه ای تغییر می کند، بانک خازنی داخلی با رگولاتور هوشمند بهترین گزینه است.
• وجود آلودگی های هارمونیکی: اگر در شبکه شما درایوهای سرعت متغیر (VFD)، کوره های القایی یا اینورترها وجود دارند، حتماً باید از بانک داخلی مجهز به راکتورهای حذف هارمونیک استفاده شود.
• اولویت ایمنی و دسترسی آسان: در پروژه هایی که اپراتورهای برق نیازمند بازرسی مداوم، تست پله ها و نگهداری آسان هستند، مدل تابلویی داخلی حرف اول را می زند.
• امکان تخصیص فضای سرپوشیده: اگر در ساختمان پست یا اتاق برق خود فضای کافی دارید، این انتخاب طول عمر تجهیزات شما را تضمین می کند. برای مشاهده نمونه های اجراشده پیشنهاد می شود از گالری پروژه ها دیدن کنید.



• چه زمانی بانک خازنی هوایی را انتخاب کنیم؟

• محدودیت شدید در فضای زمین: اگر در محل پروژه امکان احداث اتاق برق یا اختصاص فضای زمین وجود ندارد، نصب هوایی تنها راهکار منطقی است.
• خطوط توزیع طولانی و پست های هوایی: برای جبران سازی توان راکتیو در خطوط توزیع روستایی، چاه های کشاورزی و پست های هوایی اختصاصی، بانک خازنی هوایی گزینه ای بی رقیب است.
• بارهای ثابت و یکنواخت: زمانی که بار الکتریکی سیستم تغییرات چندانی ندارد و نیازی به سوئیچینگ مداوم و پله ای خازن ها نیست.
• کاهش هزینه های اولیه زیرساخت: اگر بودجه اولیه محدود است و قصد دارید هزینه های احداث ساختمان و تابلو را حذف کنید، می توانید از این مدل استفاده کنید. جهت بررسی ابعاد و مشخصات فنی این تجهیزات می توانید به بخش بانک خازنی مراجعه کنید.

سوالات متداول کاربران

• آیا می توان یک بانک خازنی داخلی را در فضای باز نصب کرد؟خیر، نصب بانک خازنی داخلی معمولی در فضای باز منجر به نفوذ آب، رطوبت و گرد و غبار شده و به سرعت باعث اتصالی و انفجار خازن ها می شود. تنها در صورتی این کار امکان پذیر است که تابلو دارای درجه حفاظت حداقل IP65 بوده و به سیستم های سرمایشی ویژه فضای باز مجهز شود.
• طول عمر خازن ها در کدام مدل بیشتر است؟به طور کلی طول عمر خازن ها در بانک های داخلی بین ۲۰ تا ۳۰ درصد بیشتر است. علت اصلی این موضوع، کنترل دمای محیط توسط سیستم های تهویه تابلو و عدم تابش مستقیم خورشید و نوسانات شدید جوی است.
• کدام نوع بانک خازنی هزینه تعمیرات کمتری دارد؟هزینه تعمیر و نگهداری بانک خازنی داخلی به مراتب کمتر است؛ زیرا عیب یابی و تعویض قطعاتی مثل کنتاکتور یا خازن در درون تابلو به سرعت و بدون نیاز به تجهیزات کار در ارتفاع انجام می شود.
• آیا امکان نصب فیلتر هارمونیک روی بانک خازنی هوایی وجود دارد؟به دلیل وزن بالای راکتورهای هارمونیک و حساسیت های حرارتی شدید آن ها، نصب فیلترهای هارمونیک روی استراکچرهای هوایی بسیار محدود و پیچیده است و معمولاً این فیلترها فقط در تابلوهای داخلی تعبیه می شوند.
• چگونه بفهمیم ظرفیت بانک خازنی مورد نیاز پروژه چقدر است؟ظرفیت بانک خازنی بر اساس قبوض برق قبلی، توان اکتیو و راکتیو مصرفی، ضریب توان فعلی و هدف، و همچنین آنالیز هارمونیکی شبکه با استفاده از دستگاه های پاور آنالایزر محاسبه می شود.

نتیجه نهایی ( بانک خازنی داخلی یا هوایی )

انتخاب نهایی میان بانک خازنی داخلی یا هوایی یک تصمیم کاملاً مهندسی است که باید بر اساس ارزیابی دقیق الگوی مصرف بار، آلودگی های هارمونیکی، موقعیت جغرافیایی، فضای در دسترس و بودجه پروژه اتخاذ شود. بانک های خازنی داخلی با قابلیت کلیدزنی اتوماتیک، طول عمر بالا و امکان نصب فیلتر هارمونیک، گزینه ای عالی برای مصارف صنعتی و شهری هستند؛ در حالی که بانک خازنی هوایی بهترین راهکار برای پست های توزیع و فضاهای بدون سقف به شمار می رود. مجموعه بهنیکو با بهره گیری از دانش فنی متخصصان ارشد برق، آماده ارائه خدمات مشاوره، طراحی و ساخت انواع سیستم های اصلاح ضریب قدرت است. همچنین علاقه مندان به همکاری های تجاری می توانند به صفحه اخذ نمایندگی مراجعه فرمایند.
