بانک خازنی هوایی چیست؟
چرا روی برخی تیرهای برق جعبه های فلزی نصب شده است؟
اگر به خطوط انتقال برق در سطح شهر یا جاده ها دقت کرده باشید، احتمالاً مجموعه ای از سیلندرها یا جعبه های فلزی را دیده اید که روی سکوهای مخصوص بر بالای تیرهای برق نصب شده اند. این تجهیزات، بانک خازنی هوایی روی تیر برق هستند. این سیستم ها نقشی حیاتی در مدیریت انرژی بر عهده دارند و به عنوان "تولیدکنندگان توان راکتیو محلی" شناخته می شوند که بار شبکه را در همان نقطه نصب، متعادل می کنند.
ضرورت نصب بانک خازنی در سیستم توزیع برق
شبکه های توزیع برق همواره با چالش انتقال توان راکتیو مواجه هستند. مصرف کنندگان (به ویژه موتورهای پمپ آب کشاورزی و صنایع کوچک) باعث افت ضریب توان می شوند.
- کاهش تلفات: با نصب بانک خازنی در سیستم توزیع برق، جریان اضافی ناشی از توان راکتیو که در خطوط جریان دارد کاهش یافته و در نتیجه تلفات گرمایی (I²R) به شدت کم می شود.

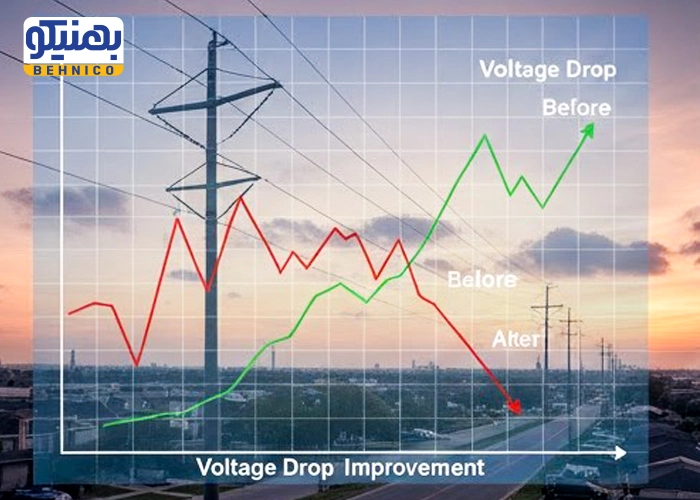

- بهبود ولتاژ: این تجهیزات با تزریق توان راکتیو، از افت ولتاژ در انتهای خطوط طولانی جلوگیری کرده و پایداری شبکه را افزایش می دهند.
👇 مجموعه خازن های صنعتی که باعث کاهش مصرف برق مجموعه شما می شود:

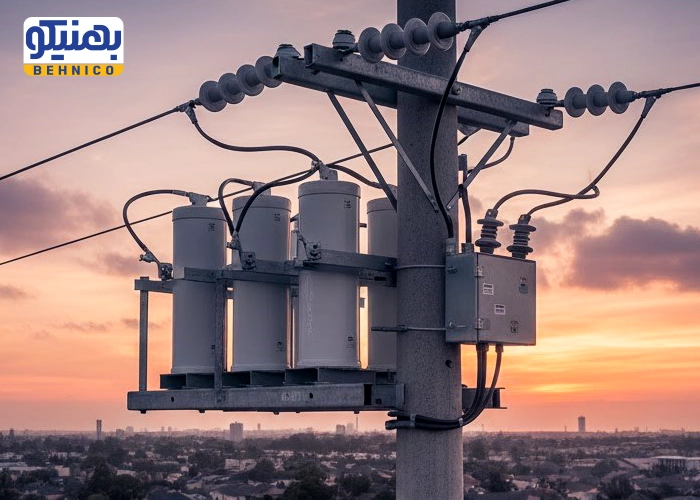

بانک خازنی هوایی روی تیر برق؛ ساختار و اجزاء تشکیل دهنده
ساختار یک بانک خازنی هوایی روی تیر برق به گونه ای طراحی شده که در برابر شرایط جوی مقاوم باشد. اجزای اصلی عبارتند از:
- واحدهای خازنی تکفاز یا سه فاز: که معمولاً در سطح ولتاژ فشار متوسط (مانند ۲۰ کیلوولت) کار می کنند.
- کاتاوت فیوز و برقگیر خازن: این قطعات وظیفه حفاظت از سیستم در برابر اتصال کوتاه و صاعقه را بر عهده دارند.
- ساختار نصب (Rack): اسکلت فلزی که تمام تجهیزات را روی تیر برق نگه می دارد.
🟢 خرید مستقیم خازن ۳ فاز و تجهیزات فشار متوسط از بهنیکو
آیا می دانستید با انتخاب صحیح و خرید خازن ۳ فاز با کیفیت، می توانید گام بلندی در کاهش مصرف برق با خازن و حذف جریمه های توان راکتیو بردارید؟ مجموعه بهنیکو تامینکننده برتر انواع واحدهای خازنی و تجهیزات جانبی برای بانک های هوایی و زمینی است.
برای مشاهده لیست قیمت و خرید آنلاین تجهیزات بانک خازنی، به فروشگاه تخصصی بهنیکو مراجعه نمایید.
انواع بانک خازنی هوایی بر اساس نحوه عملکرد
این سیستم ها به دو دسته کلی تقسیم می شوند:
- بانک خازنی هوایی ثابت (Fixed): این مدل همیشه در مدار است و برای جبران سازی بار پایه شبکه (Base Load) استفاده می شود.
- بانک خازنی هوایی اتوماتیک (Switched): این سیستم ها مجهز به رگولاتور و کلیدهای مخصوص (Oil Switch یا Vacuum Switch) هستند که بر اساس پارامترهایی مثل زمان یا ولتاژ، خازن را وارد یا خارج می کنند.
مزایای اقتصادی و فنی برای شرکت های توزیع و مصرف کنندگان
نصب این تجهیزات باعث اصلاح ضریب توان در سطح فشار متوسط (MV) می شود که مزایای زیر را دارد:
- آزادسازی ظرفیت: با کاهش جریان راکتیو، ظرفیت ترانسفورماتورها و کابل ها برای عبور جریان اکتیو (مفید) بیشتر باز می شود.
- کاهش جریمه توان راکتیو در سطوح فشار متوسط: شرکت های توزیع با این کار جریمه های ناشی از ضریب توان پایین را حذف کرده و راندمان اقتصادی شبکه را بالا می برند.
مکان یابی و نصب؛ خازن ها کجای خط نصب می شوند؟
محل نصب بسیار حیاتی است. معمولاً بهترین نقطه برای نصب، در دو-سوم (2/3) طول فیدر از سمت پست است.
- تأثیر نصب خازن هوایی بر ضریب توان فیدرهای توزیع: با قرارگیری صحیح، ضریب توان فیدر در تمام مسیر اصلاح شده و نوسانات ولتاژ در نقاط انتهایی به حداقل می رسد. این کار باعث بهبود پروفیل ولتاژ برای تمام مشترکین آن منطقه می شود.
چالش های نگهداری و خطرات احتمالی
به دلیل نصب در محیط باز، این تجهیزات در معرض رعد و برق، آلودگی و دمای بالا هستند. پدیده رزونانس هارمونیکی نیز یکی از خطراتی است که باید در طراحی بانک خازنی هوایی روی تیر برق با استفاده از رآکتورهای مناسب پیش بینی شود.
سوالات پر تکرار (FAQ)
1. تفاوت بانک خازنی هوایی با بانک خازنی زمینی چیست؟
تفاوت اصلی در سطح ولتاژ و محل نصب است. بانک های هوایی معمولاً در سطح ۲۰ کیلوولت و روی تیر برق نصب می شوند، در حالی که بانک های زمینی در پست های داخلی یا تابلوهای فشار ضعیف کارخانه ها قرار دارند.
2. آیا بانک خازنی روی تیر برق برای محله خطری دارد؟
خیر؛ این تجهیزات تحت استانداردهای سختگیرانه ساخته می شوند و وجود برقگیر و کاتاوت فیوز ایمنی آنها را در برابر حوادث شبکه تضمین می کند.
3. چرا در برخی ساعات شب بانک خازنی هوایی توسط رگولاتور قطع میشود؟
در ساعات نیمه شب که بار شبکه کم است، اگر خازن ها در مدار بمانند باعث بالا رفتن بیش از حد ولتاژ (Overvoltage) می شوند. رگولاتور برای جلوگیری از آسیب به وسایل برقی مشترکین، خازن ها را از مدار خارج می کند.
🟢 شبکه توزیع خود را با بهنیکو بهینه سازی کنید!
اگر به دنبال راهکاری حرفه ای برای خازن گذاری فیدرهای توزیع و سفارش و نصب بانک خازنی هوایی با استانداردهای توانیر هستید، متخصصین بهنیکو آماده همکاری با شما هستند. ما با تحلیل دقیق شبکه، بهترین نقاط نصب را برای حداکثر پایداری ولتاژ شناسایی می کنیم.
📞 همین حالا برای مشاوره تخصصی در زمینه نصب بانک خازنی با بهنیکو تماس بگیرید. 01144443988 - 01144443979
09901680274 - 09905261572
نتیجه گیری: نقش حیاتی جبران سازی هوایی در شبکه های هوشمند
استفاده از بانک خازنی در سیستم توزیع برق یکی از ارزان ترین و موثرترین روش ها برای افزایش راندمان شبکه است. با پیشرفت تکنولوژی و هوشمند شدن شبکه ها، این خازن ها با قابلیت کنترل از راه دور، نقش پررنگ تری در مدیریت پایداری ولتاژ ایفا می کنند.
