موتور سنکرون (Synchronous Motor)، یکی از دقیق ترین و کارآمدترین انواع ماشین های الکتریکی AC است که شهرت خود را مدیون یک ویژگی کلیدی است:سرعت ثابت و دقیق. برخلاف موتورهای القایی (آسنکرون)، در موتور سنکرون، چرخش روتور دقیقاً با فرکانس میدان مغناطیسی استاتور هماهنگ می شود و هرگز دچار پدیده لغزش (Slip) نمی شود. اگر به دنبال درک عمیق ساختار این ماشین های قدرتمند، فرمول کلیدی سرعت آن ها و نقش حیاتی شان در صنایع بزرگ (مانند بهبود ضریب توان) هستید، این مقاله جامع ترین راهنمای شما خواهد بود.

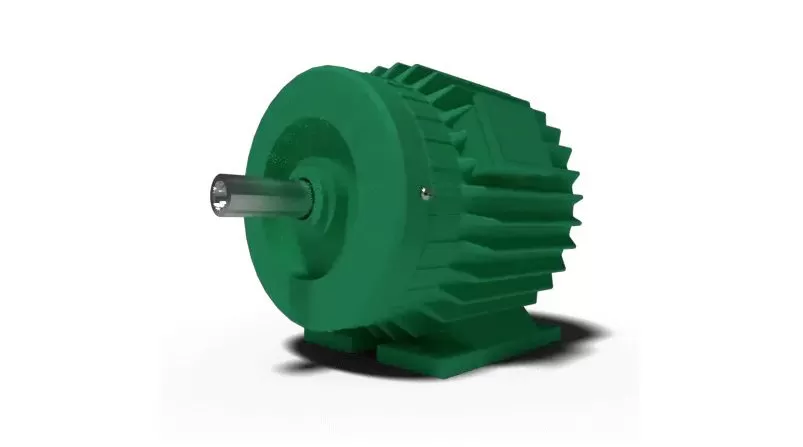

موتور سنکرون چیست؟ (تعریف فنی و ساختار)
موتور سنکرون (Synchronous Motor) یک ماشین الکتریکی AC (جریان متناوب) سه فاز است که وجه تمایز اصلی آن، سرعت ثابت و دقیق آن است. در یک موتور سنکرون، چرخش روتور (N) دقیقاً با سرعت میدان مغناطیسی دوار استاتور (Ns) همگام می شود. به عبارت فنی:
نکته کلیدی: اصطلاح "سنکرون" (به معنی همزمان) از همین پدیده می آید، زیرا موتور با سرعتی که با فرکانس منبع تغذیه هماهنگ شده است، می چرخد. برخلاف موتورهای القایی (آسنکرون)، موتور سنکرون هرگز دچار لغزش (Slip) نمی شود.
فرمول سرعت سنکرون (Ns)
سرعت سنکرون (Ns) که یک مقدار ثابت و وابسته به شبکه است،توسط فرکانس سیستم تغذیه و تعداد قطب های طراحی شده در موتور تعیین می شود و با فرمول زیر محاسبه می شود:
Ns =
120fP
- Ns: سرعت همزمان (بر حسب دور در دقیقه - RPM)
- f : فرکانس تامین (بر حسب هرتز) در ایران معمولاً ۵۰ هرتز است.
- p : تعداد قطب های موتور
مثال: یک موتور ۴ قطبی در شبکه ۵۰ هرتز (استاندارد ایران) با سرعت زیر می چرخد:
Ns =
120 × 504= 1500 RPM

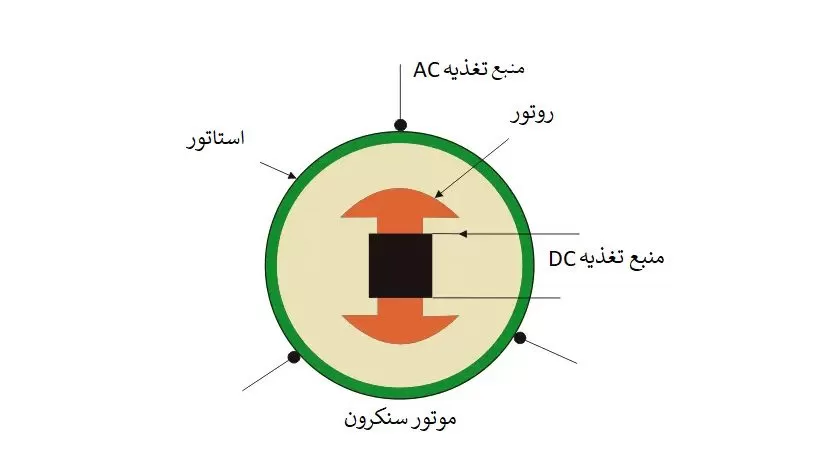

ساختار موتور سنکرون
ساختار موتور سنکرون مشابه موتور القایی سه فاز است، اما برای راه اندازی و عملکرد بهینه، تفاوت های کلیدی در طراحی روتور دارد:
۱. استاتور (Stator)
استاتور بخش ثابت موتور است که حاوی سیم پیچ های سه فاز است. با اعمال ولتاژ سه فاز AC به این سیم پیچ ها، یک میدان مغناطیسی دوار (RMF) با سرعتی برابر با Ns در شکاف هوایی موتور تولید می شود.
۲. روتور (Rotor)
روتور بخش متحرک موتور است که می تواند از دو نوع اصلی باشد:
- قطب برجسته (Salient Pole): در موتورهای با سرعت پایین و تعداد قطب زیاد.
- استوانه ای (Non-Salient Pole / Cylindrical): در موتورهای با سرعت بالا (مانند توربو ژنراتورها).
تحریک DC روتور (تفاوت کلیدی): برخلاف موتور آسنکرون، روتور موتور سنکرون نیاز به منبع تغذیه جریان مستقیم (DC) دارد. این جریان از طریق حلقه های لغزش (Slip Rings) و جاروبک ها به سیم پیچ های میدان روتور اعمال می شود تا روتور به یک آهنربای الکتریکی قدرتمند با قطب های ثابت (N و S) تبدیل شود.
اعمال دو منبع الکتریکی (AC به استاتور و DC به روتور)، موتور سنکرون را به یک "ماشین با تحریک مضاعف" تبدیل می کند.
👇لیست محصولات خازن صنعتی بهنیکو
اصل کارکرد موتورهای سنکرون؛ قفل مغناطیسی
موتورهای سنکرون ماشین هایی با تحریک مضاعف هستند. جریان سه فاز استاتور، یک شار چرخشی با سرعت Ns ایجاد می کند، و جریان DC روتور، یک شار ثابت در روتور ایجاد می کند.
پدیده کلیدی در کارکرد این موتورها، قفل مغناطیسی (Magnetic Locking) است. زمانی که روتور به سرعت نزدیک به Ns می رسد، قطب های مغناطیسی روتور (N/S) با قطب های مغناطیسی میدان چرخشی استاتور (S/N) به صورت متقابل جذب و به یکدیگر قفل می شوند. این قفل باعث می شود که روتور مجبور باشد با همان سرعتی که میدان استاتور می چرخد (سرعت سنکرون)، به حرکت خود ادامه دهد.
چرا موتور سنکرون خود راه انداز نیست؟
علت اصلی عدم توانایی موتور سنکرون در خود راه اندازی (Self-Starting)، پدیده اینرسی (Inertia) در برابر سرعت بسیار بالای میدان مغناطیسی استاتور در لحظه شروع است.
در لحظه ای که منبع AC وصل می شود، میدان مغناطیسی استاتور با سرعت سنکرون (Ns) که بسیار بالا است (مثلاً ۱۵۰۰ یا ۳۰۰۰ دور در دقیقه)، شروع به چرخش می کند. از سوی دیگر، روتور که دارای جرم است، در حالت سکون قرار دارد. نیروهای جاذبه و دافعه بین قطب های استاتور و روتور، با فرکانس برق (مثلاً ۵۰ هرتز)، در هر ثانیه ۵۰ بار جهت خود را تغییر می دهند:
- در یک لحظه، قطب های مخالف یکدیگر را جذب می کنند.
- نیم سیکل بعد (فقط ۰.۰۱ ثانیه بعد)، قطب ها مشابه می شوند و یکدیگر را دفع می کنند.
به دلیل تغییرات بسیار سریع جهت نیرو، روتور زمان کافی برای شتاب گرفتن و قفل شدن با میدان مغناطیسی را پیدا نمی کند. در نتیجه، گشتاور متوسط صفر در روتور ایجاد شده و موتور تنها در جای خود لرزش خواهد داشت، اما چرخش نخواهد کرد. این وضعیت ثابت می کند که موتور سنکرون حتماً نیاز به یک مکانیزم خارجی برای رساندن سرعت روتور به نزدیکی سرعت سنکرون دارد.
روش های راه اندازی موتور سنکرون
همانطور که توضیح داده شد، برای راه اندازی موفقیت آمیز، باید روتور را به سرعتی رساند که نیروی جاذبه مغناطیسی بر نیروی اینرسی غلبه کرده و قفل مغناطیسی صورت گیرد. متداول ترین روش ها برای این منظور عبارتند از:
۱. راه اندازی با سیم پیچ دمپر (Damper Winding)
این پرکاربردترین روش در صنعت است:
- ساختار: میله های رسانای مسی یا برنزی (مشابه قفس سنجابی) درون شیارهای قطب های روتور قرار داده می شوند.
- فاز راه اندازی: در ابتدا، موتور بدون تحریک DC راه اندازی می شود. سیم پیچ های دمپر، جریان های القایی را از میدان چرخشی استاتور دریافت کرده و گشتاور راه اندازی را تولید می کنند. در این فاز، موتور موقتاً مانند یک موتور القایی سه فاز عمل می کند.
- فاز سنکرون شدن: زمانی که سرعت روتور به حدود ۹۵ تا ۹۸ درصد سرعت سنکرون (Ns) می رسد، تحریک DC اعمال شده و قفل مغناطیسی رخ می دهد. در این لحظه، لغزش به صفر رسیده و عملاً عملکرد سیم پیچ دمپر متوقف می شود.
۲. راه اندازی با موتور اولیه خارجی (Prime Mover)
این روش به خصوص در دستگاه های قدیمی تر و یا ژنراتورهای بزرگ رایج است:
- کوپلینگ: یک موتور ثانویه کمکی (اغلب یک موتور القایی یا موتور DC شنت) به شفت موتور سنکرون کوپل می شود.
- شتاب دهی: موتور کمکی، شفت موتور سنکرون را تا سرعت نزدیک به Ns می چرخاند.
- قطع منبع: پس از رسیدن به سرعت مطلوب و اعمال تحریک DC، موتور سنکرون قفل می شود و منبع تغذیه موتور اولیه قطع شده و جدا می شود (یا از طریق کلاچ مکانیکی جدا می شود).
۳. راه اندازی از طریق درایو فرکانس متغیر (VFD)
این روش مدرن ترین و کنترل شده ترین راهکار است:
- عملکرد: درایو فرکانس متغیر (VFD) منبع تغذیه AC موتور را کنترل می کند و فرکانس را به آرامی از صفر تا فرکانس نامی (۵۰ هرتز) افزایش می دهد.
- مزیت: با افزایش تدریجی فرکانس، سرعت میدان استاتور نیز به آرامی افزایش می یابد و روتور در تمام طول فرآیند، فرصت کافی برای همگام سازی (قفل شدن) را دارد و دیگر نیازی به گشتاور راه اندازی بالا و مکانیزم های مکانیکی مجزا نخواهد بود.
تفاوت اصلی موتور سنکرون و موتور القایی (آسنکرون)
ویژگی | موتور سنکرون | موتور القایی (آسنکرون) |
سرعت روتور (N) | ثابت و برابر با سرعت سنکرون (Ns ) | متغیر و همیشه کمتر از سرعت سنکرون (Ns ) |
لغزش (Slip) | صفر (0) | غیرصفر (بین ۰ تا ۱) |
تحریک روتور | نیاز به منبع تغذیه DC خارجی | تحریک از طریق القای میدان استاتور (بدون نیاز به منبع خارجی) |
ضریب توان (Power Factor) | قابلیت کار در ضریب توان پیش فاز یا پس فاز | اغلب در ضریب توان پس فاز کار می کند |
خود راه اندازی | خیر (به مکانیسم کمکی نیاز دارد) | بله (Self-Starting) |
مزایا و معایب موتور سنکرون
مزایا:
- سرعت کاملاً ثابت: ایده آل برای کاربردهایی که به زمان بندی و دقت بالا نیاز دارند (مانند پمپ ها و تجهیزات تولید فیبر).
- کنترل ضریب توان: این موتورها می توانند با تنظیم جریان تحریک DC، در حالت پیش فاز یا پس فاز کار کنند.
- راندمان بالا: به خصوص در توان های بالای ۳۵ کیلو وات، راندمان بسیار بالاتری نسبت به موتورهای القایی هم رده دارند.
معایب:
- پیچیدگی و هزینه: نیاز به منبع تغذیه DC و استفاده از حلقه های لغزش (در انواع تحریک شده) ساختار و نگهداری را پیچیده تر و پرهزینه تر می کند.
- غیر خود راهانداز: نیاز به مدارهای راه اندازی کمکی.
کاربردهای موتورهای سنکرون
- بهبود ضریب توان (کندانسور سنکرون): مهم ترین کاربرد. یک موتور سنکرون بدون بار که با تحریک بیش از حد کار می کند، مانند یک خازن عمل کرده و توان راکتیو خازنی تولید می کند تا ضریب توان کل شبکه را بهبود بخشد.
- توان های بالا و سرعت پایین: در کاربردهایی که قدرت بسیار بالا (مانند ۳۵ کیلووات تا ۲۵۰۰ کیلووات) و سرعت کار کمتر (حدود ۵۰۰ دور در دقیقه) مورد نیاز است.
- ماشین های صنعتی سنگین: پمپ های رفت و برگشتی، کمپرسورهای بزرگ، آسیاب های نورد، فن های صنعتی و ژنراتورهای بزرگ برق.
📞 مشاوره تخصصی و نصب بانک خازنی با بهنیکو
یکی از اصلی ترین کاربردهای موتور سنکرون، قابلیت آن در اصلاح ضریب توان است. اگر کسب و کار شما از تجهیزات صنعتی سنگین استفاده می کند و با جریمه های توان راکتیو مواجه هستید، نصب بانک خازنی استاندارد تنها راه حل است.
مجموعه بهنیکو با دانش فنی عمیق، آماده ارائه مشاوره، طراحی و اجرای انواع بانک های خازنی برای کارخانجات شماست.
برای درخواست مشاوره رایگان و نصب بانک خازنی صنعتی، همین حالا با ما تماس بگیرید: 01144443988 - 01144443979
پرسش های متداول (FAQ)
موتور سنکرون چگونه ضریب توان را بهبود می بخشد؟
موتور سنکرون بدون بار (به عنوان کندانسور سنکرون) می تواند با تنظیم جریان تحریک DC، در حالت تحریک بیش از حد (Over-Excited) مانند یک خازن عمل کرده و توان راکتیو خازنی تولید کند. این عمل، ضریب توان کل سیستم را به سمت یک واحد بهبود می بخشد.
تفاوت اصلی موتور سنکرون و آسنکرون در چیست؟
تفاوت اصلی در سرعت چرخش است. در موتور سنکرون، سرعت روتور کاملاً ثابت و برابر با سرعت میدان است، اما در موتور آسنکرون، سرعت روتور همیشه کمی کندتر از سرعت میدان (به دلیل پدیده لغزش) است.
آیا موتور سنکرون خود راهانداز است؟
خیر، به دلیل اینرسی روتور و سرعت بالای میدان استاتور، موتور سنکرون در حالت سکون نمی تواند با میدان قفل شود و نیاز به روش های راه اندازی کمکی مانند سیم پیچ دمپر یا موتور اولیه دارد.
فرمول محاسبه سرعت سنکرون چیست؟
فرمول آن Ns=120f/P است که در آن Ns سرعت (RPM)، f فرکانس تغذیه و P تعداد قطب ها است.
