نقش اساسی خازن در مدارهای الکتریکی و الکترونیکی
خازن، یکی از اساسی ترین و پرتکرارترین قطعات در دنیای الکترونیک و برق است که در هر مداری، از ساده ترین مدارهای الکترونیکی تا پیچیده ترین سیستم های قدرت، نقشی حیاتی ایفا می کند. به طور خلاصه، نقش خازن در مدار، ذخیره و آزادسازی انرژی الکتریکی است. این قطعه، به عنوان یک مخزن کوچک انرژی عمل می کند که می تواند بار الکتریکی را در خود ذخیره کرده و در زمان نیاز، آن را به مدار بازگرداند.
یک خازن از دو صفحه رسانا (معمولاً فلزی) تشکیل شده که توسط یک ماده عایق به نام دی الکتریک از یکدیگر جدا شده اند. این دی الکتریک می تواند هوا، کاغذ، سرامیک یا پلاستیک باشد. وقتی ولتاژ به خازن اعمال می شود، الکترون ها در یکی از صفحات جمع شده و در صفحه دیگر، الکترون ها دفع می شوند. این فرآیند باعث ایجاد یک میدان الکتریکی در دی الکتریک شده و انرژی به صورت پتانسیل الکتریکی در آن ذخیره می شود.
کاربردهای خازن در مدارهای الکتریکی
نقش خازن تنها به ذخیره انرژی محدود نمی شود و کاربردهای بسیار گسترده ای در مدارهای مختلف دارد.

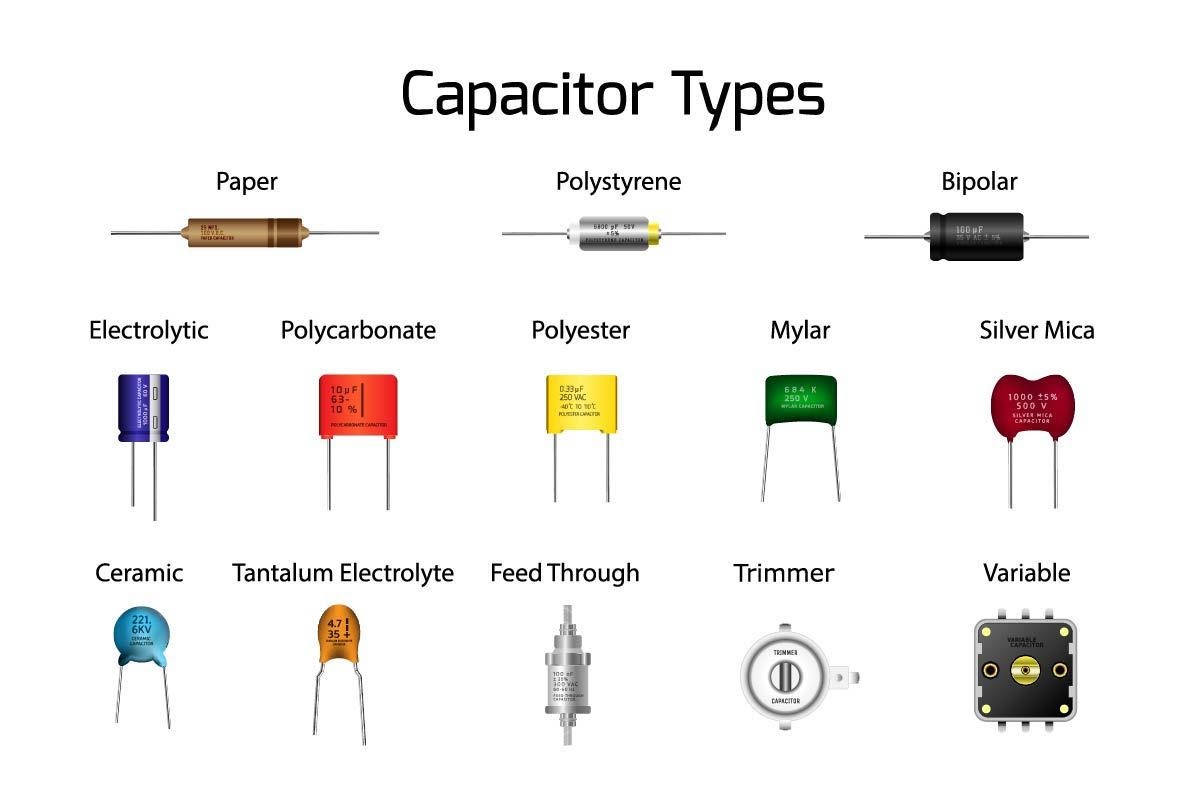

انواع خازن
۱. ذخیره ساز انرژی: این اصلی ترین نقش خازن است. در مدارهای برق DC (جریان مستقیم)، خازن مانند یک باتری کوچک عمل می کند که می تواند انرژی را در خود نگه داشته و در زمان قطع برق، به صورت موقت انرژی مورد نیاز مدار را تأمین کند. این ویژگی برای حذف نوسانات و پایدارسازی ولتاژ بسیار مهم است.
۲. فیلتر کردن سیگنال ها: خازن ها توانایی مسدود کردن جریان مستقیم (DC) و عبور دادن جریان متناوب (AC) را دارند. این خاصیت آن ها را به فیلترهای عالی تبدیل می کند. در مدارهای تغذیه برق، از خازن ها برای حذف ریپل (نوسانات ناخواسته) ولتاژ DC پس از یکسوسازی استفاده می شود. همچنین در مدارهای صوتی، برای حذف نویزها و جداسازی فرکانس ها از یکدیگر به کار می روند.
۳. کوپلینگ و دکوپلینگ:
- کوپلینگ (Coupling): خازن به عنوان یک عنصر کوپلینگ در مدارهای آنالوگ، به سیگنال های AC اجازه می دهد که از یک طبقه مدار به طبقه دیگر منتقل شوند، در حالی که مسیر DC را مسدود می کنند. این کار باعث می شود که نقطه بایاس (bias point) هر طبقه مدار دست نخورده باقی بماند.
- دکوپلینگ (Decoupling): در مدارهای دیجیتال، خازن های کوچک (به نام خازن های دکوپلینگ) نزدیک به پایه های تغذیه آی سی ها (مدارهای مجتمع) قرار می گیرند تا نوسانات کوچک ولتاژ را در زمان سوئیچینگ سریع آی سی جذب کرده و از تأثیر آن ها بر روی عملکرد سایر بخش های مدار جلوگیری کنند. این عمل باعث پایداری ولتاژ تغذیه می شود.
۴. تایمینگ و نوسان سازی: خازن ها به همراه مقاومت ها (در مدارهای RC)، می توانند زمان شارژ و تخلیه مشخصی داشته باشند. این ویژگی در طراحی مدارهای تایمر، اسیلاتور (نوسان ساز) و مدارهای تاخیر استفاده می شود. مثلاً در مدارهای ساده تایمر، با انتخاب مناسب مقدار خازن و مقاومت، می توان مدت زمان مشخصی برای روشن یا خاموش ماندن یک چراغ یا رله تعیین کرد.
👇لیست محصولات خازن صنعتی بهنیکو
انواع خازن ها و نقش آن ها در مدارهای قدرت
در مدارهای قدرت، که با جریان ها و ولتاژهای بالا سروکار دارند، خازن ها نقشی حیاتی در بهبود ضریب توان (Power Factor Correction) و افزایش بهره وری ایفا می کنند. ضریب توان، نشان دهنده نسبت توان مفید به توان ظاهری است. در سیستم های صنعتی که موتورها و ترانسفورماتورها توان راکتیو مصرف می کنند، ضریب توان کاهش می یابد که باعث افزایش تلفات انرژی و هزینه‌های برق می شود.
استفاده از بانک خازن در کنار تجهیزات صنعتی، باعث جبران توان راکتیو مصرفی و افزایش ضریب توان به ۱ (یا نزدیک به آن) می شود. این کار مزایای بزرگی دارد:
- کاهش هزینه های برق: کاهش توان راکتیو، به معنای کاهش جریان عبوری از شبکه و در نتیجه کاهش تلفات انرژی است.
- بهبود پایداری ولتاژ: بانک های خازنی به پایدار نگه داشتن ولتاژ شبکه کمک می کنند.
- افزایش ظرفیت شبکه: با کاهش جریان عبوری، می توان از کابل ها و تجهیزات با ظرفیت کمتری استفاده کرد.
جدول زیر خلاصه ای از انواع خازن و کاربردهای اصلی آن ها را نشان می دهد:
نوع خازن | جنس دی الکتریک | کاربرد اصلی |
الکترولیتی | مایع یا ژل | فیلتر کردن منابع تغذیه، ذخیره انرژی در مدارهای ولتاژ بالا |
سرامیکی | سرامیک | دکوپلینگ، فیلتر کردن فرکانس های بالا، کوپلینگ در مدارهای فرکانس بالا |
فیلمی | پلاستیک | کاربردهای صوتی، فیلترهای قدرت، مدارهای نوسان ساز |
تانتالیوم | تانتالیوم | مدارهای با فرکانس بالا، مدارهای موبایل، کامپیوترها |
میکرو خازن | - | کاربردهای بسیار حساس، مدارهای فرکانس بالا و مینیاتوری |
میکرو خازن ها (Micro-capacitors) نمونه های بسیار کوچکی از خازن ها هستند که به دلیل ابعاد و عملکرد منحصر به فردشان، در تکنولوژی‌های جدید مانند مدارهای مجتمع (IC) و دستگاه های قابل حمل نقش مهمی دارند. این خازن ها به صورت یکپارچه در ساختار تراشه ها جاسازی می شوند و برای فیلتر کردن نویزهای بسیار سریع و تأمین جریان لحظه‌ای در بخش های کوچک مدار به کار می روند.
نتیجه گیری و اهمیت نقش خازن
نقش خازن در مدارها بسیار فراتر از یک قطعه ساده است. این قطعه به عنوان یک ذخیره ساز انرژی، فیلتر، تنظیم کننده و عنصر تایمینگ، به عملکرد صحیح و پایدار مدارهای الکتریکی و الکترونیکی کمک می کند. از کاهش تلفات انرژی در مدارهای قدرت گرفته تا پایدارسازی عملکرد یک تراشه کوچک، خازن ها در تمام بخش های دنیای الکترونیک نقشی حیاتی ایفا می کنند.
این اجزای کوچک، با مدیریت هوشمندانه انرژی، به کاهش مصرف برق و افزایش راندمان سیستم های مختلف کمک می کنند که این امر در مقیاس صنعتی، منجر به صرفه جویی چشمگیر در هزینه ها و محافظت از منابع می شود.
