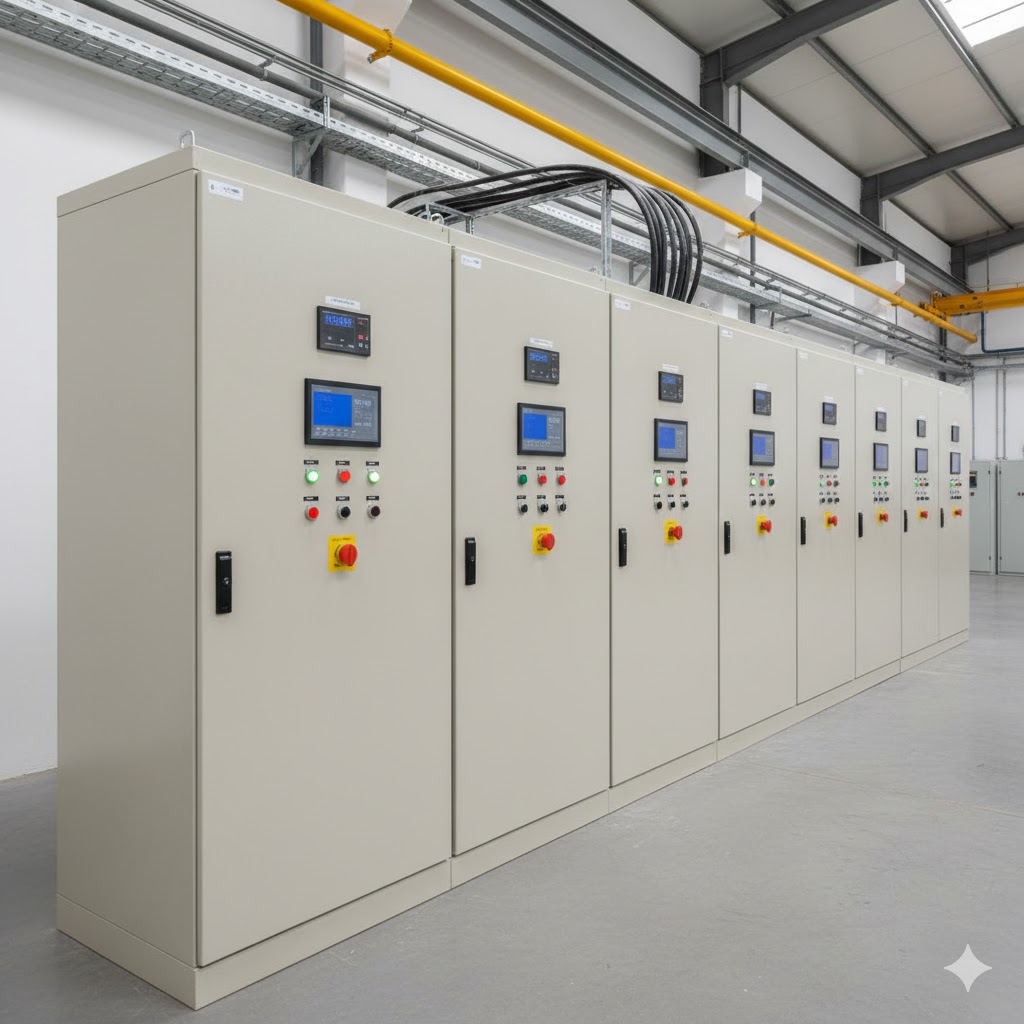

تابلو برق صنعتی چیست؟ راهنمای جامع و تخصصی️
تابلو برق صنعتی چیست؟ این پرسشی است که ذهن مدیران و مهندسان را در هنگام طراحی و کنترل زیرساخت های الکتریکی واحدهای صنعتی به خود مشغول می کند. این تابلوها، محفظه هایی معمولاً از جنس فلز (و در مواردی غیرفلزی) هستند که وظیفه نگهداری، حفاظت و کنترل تجهیزات و قطعات حیاتی برق را بر عهده دارند.
حفاظت و نگهداری از قطعات مهم برقی، یکی از دغدغه های اصلی صاحبان صنایع است. برق و تجهیزات مرتبط با آن نیازمند مراقبت ویژه هستند، زیرا هرگونه مشکل در این تجهیزات می تواند منجر به اختلالات جدی در روند تولید و حتی حوادث ناگوار شود. یکی از مهم ترین کاربردهای این تابلوها، حفاظت از افراد در برابر برق گرفتگی و به حداقل رساندن خطرات احتمالی در محیط صنعتی است.
تابلو برق صنعتی و کاربردهای حیاتی آن
با توجه به نوع فعالیت واحد صنعتی، تجهیزات متنوعی در داخل این تابلوها جای داده می شود. این تابلوها کاربردهای گسترده ای دارند و تمام سوئیچ ها، نمایشگرها، و دستگیره ها به شکلی منظم در آن ها قرار می گیرند تا دسترسی و کنترل ساده تر شود. تابلو برق ها امکانات مختلفی از جمله سیستم های تهویه برای پایین آوردن دما و قابلیت محافظت در برابر اختلال فرکانس های رادیویی (EMI/RFI) و تخلیه الکترواستاتیکی (ESD) را فراهم می کنند.
وقتی بدانید تابلو برق صنعتی چیست، درک می کنید که این محفظه، مکانیسم ارتباط صحیح قطعات برقی به دور از عوامل محیطی مخرب است. این تابلوها برای برق رسانی و کنترل انواع تجهیزات صنعتی مانند موتورها، پمپ ها و ماشین آلات تولیدی به کار می روند و همچنین در برق رسانی به واحدهای تجاری و مسکونی بزرگ نیز کاربرد دارند.
در گذشته، طراحی تابلوها عمدتاً به شکل مکانیکی انجام می شد، اما امروزه با استفاده از سیستم های پیشرفته ای مانند PLC (کنترل کننده های منطقی قابل برنامه ریزی) و درایوهای فرکانس متغیر (VFD) در کنار تجهیزات مکانیکی، امکان ساخت تابلوهای دقیق تر، هوشمندتر و دیجیتالی فراهم شده است که انعطاف پذیری و کارایی سیستم را به شدت افزایش می دهند.

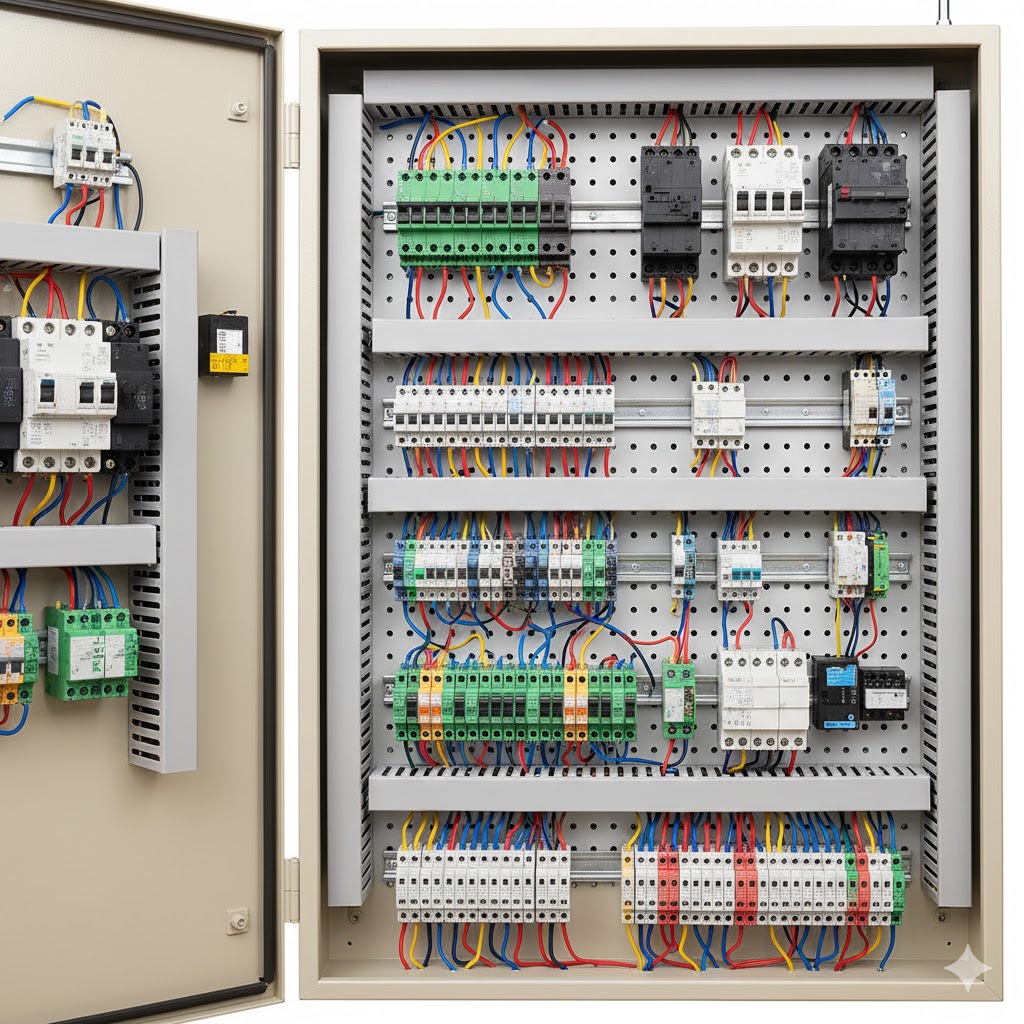

مشخصات و اجزای تشکیل دهنده تابلوهای برق صنعتی
مشخصات تابلو برق صنعتی چیست و چه ویژگی هایی دارد؟ اجزای تشکیل دهنده اصلی آن ها شامل:
- بدنه (محفظه): فلزی یا پلاستیکی که نقش حفاظت فیزیکی را بر عهده دارد.
- تجهیزات برقی: شامل بریکرها، کنتاکتورها، رله ها، نمایشگرها، تایمرها، و هشداردهنده ها.
- هادی ها: شامل سیم ها، کابل ها، و شمش های مسی که تجهیزات را به هم مرتبط می کنند.
- فیدرهای ورودی و خروجی: بخش های رسانای الکتریکی که وظیفه تغذیه و توزیع برق را دارند.
تجهیزات داخل تابلو مطابق با نقشه های فنی و استانداردها به یکدیگر متصل می شوند. یک تابلو برق باکیفیت باید بتواند ولتاژ و جریان شبکه را به صورت پیوسته و بدون ایجاد دمای اضافه، شکست عایق، یا تخریب اجزا تحمل کند. همچنین، باید از نظر عملکرد راحت، سریع، مورد اعتماد و پایدار باشد تا نیازهای سیستم توزیع برق را به نحو مطلوب برآورده سازد.
👇لیست محصولات خازن صنعتی بهنیکو
جدول انواع تابلو برق صنعتی بر اساس سطح ولتاژ و کاربرد
دسته بندی | سطح ولتاژ | کاربرد اصلی | مثال‌های رایج |

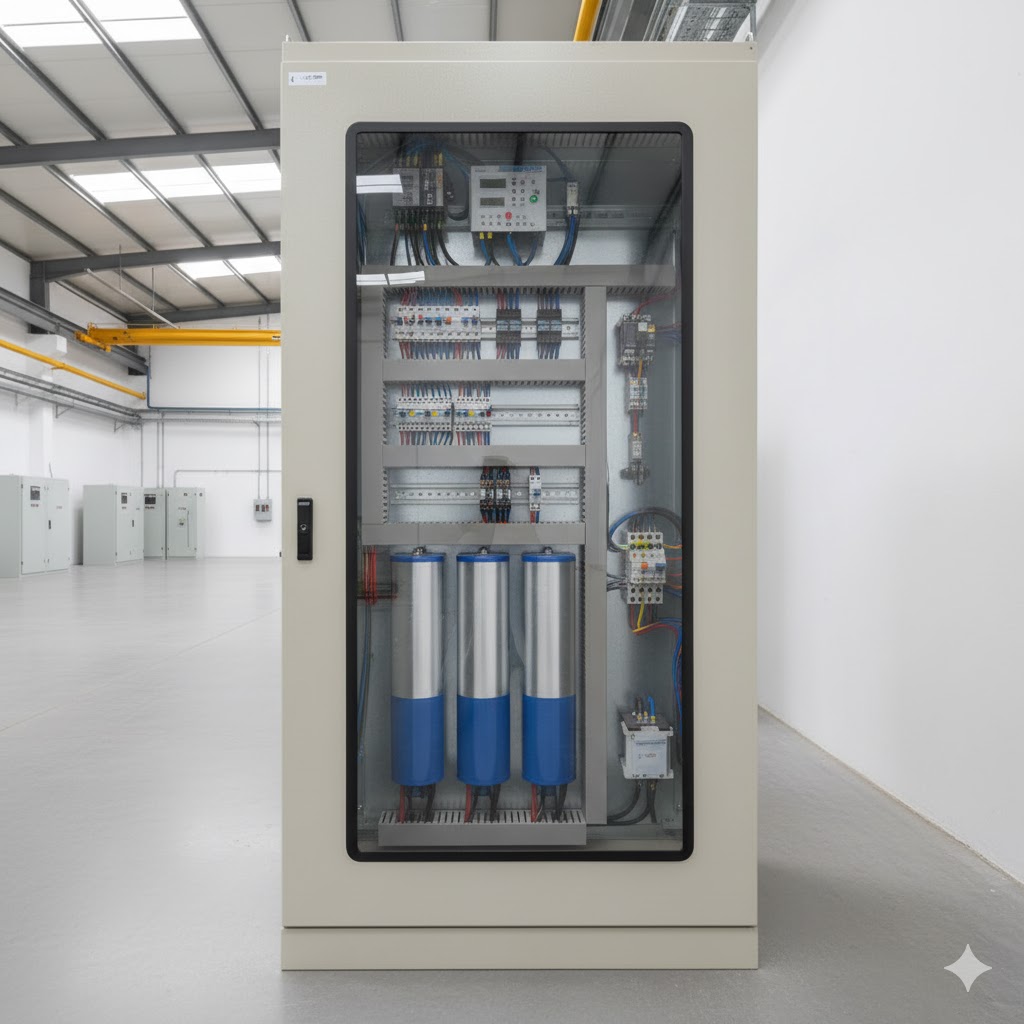

تابلو فشار ضعیف (LV) | کمتر از 1000 ولت | توزیع و کنترل موتورها، روشنایی، سیستم های جانبی | تابلوهای توزیع اصلی، تابلوهای کنترل موتور (MCC)، بانک خازنی |
تابلو فشار متوسط (MV) | 1 تا 36 کیلوولت | توزیع و سوئیچینگ در زیرساخت های بزرگ، اتصال به شبکه برق | تابلوهای پست های برق داخلی و منطقه ای، کلیدهای قطع بار (Load Break Switch) |
استانداردهای کلیدی و الزامات فنی
آشنایی با استانداردهای تابلو برق صنعتی چیست، نشان دهنده حرفه ای بودن در این حوزه است. مهم ترین استانداردها در طراحی و ساخت تابلوهای برق، استانداردهای IEC (کمیسیون بین المللی الکتروتکنیک) هستند، به ویژه IEC 61439 که جایگزین استاندارد قدیمی IEC 60439 شده است. این استاندارد به دو نوع اصلی تابلو اشاره دارد:
- تابلوهای با آزمون طراحی شده (TTA - Type Tested Assembly): تابلوهایی که توسط سازنده اصلی بر اساس مشخصات استاندارد طراحی و تست شده اند.
- تابلوهای با آزمون طراحی شده جزئی (PTTA - Partially Type Tested Assembly): تابلوهایی که بخش هایی از آن ها بر اساس طراحی های قبلی و تست شده ساخته شده، اما بخش هایی نیز ممکن است نیاز به محاسبات و آزمون های مجدد داشته باشند.
رعایت استانداردهای درجه حفاظت (IP) نیز حیاتی است. این کد که معمولاً به صورت دو رقمی (مانند IP54 یا IP65) بیان می شود، میزان حفاظت محفظه را در برابر ورود اجسام جامد (مانند گرد و غبار) و مایعات (مانند آب) مشخص می کند. محیط نصب، تعیین کننده اصلی کد IP مورد نیاز است.
ایمنی و حفاظت از تابلوهای برق صنعتی
حفاظت الکتریکی تابلو برق صنعتی چیست؟ سیستم های حفاظتی پیشرفته، تضمین کننده ادامه فعالیت سیستم در برابر خطاهای مختلف هستند.
- رله کنترل فاز: برای تشخیص خطاهای عدم تقارن فاز، توالی فاز، یا قطع فاز به کار می رود. این رله در صورت بروز خطا، ابتدا هشدار می دهد و در صورت عدم رفع مشکل، برق ورودی را قطع می کند.
- کلیدهای مینیاتوری سه فاز: استفاده از کلیدهای مینیاتوری سه فاز به جای تک فاز در بارهای سنگین و حساس (مانند ماینرها یا موتورهای بزرگ) ضروری است. این کار از بروز عدم تقارن بار (Unbalance) جلوگیری می کند؛ زیرا قطع شدن یک فاز در سیستم سه فاز می تواند به بقیه تجهیزات آسیب برساند.
- تقسیم بار: توزیع برابر جریان در سه فاز بسیار اهمیت دارد. در حالت ایده آل، هنگامی که بار در سه فاز برابر باشد، جریان عبوری از سیم نول (Neutral) به صفر نزدیک می‌شود، که این امر تلفات و گرمای ناخواسته را کاهش می دهد.
- حفاظت در برابر حرارت و رطوبت: استفاده از کنترل کننده های دما و رطوبت (ترموستات و هیگروستات) مانع از آسیب های ناشی از افزایش دما و رطوبت در داخل تابلو می شود، به ویژه در تجهیزاتی که به صورت 24 ساعته فعال هستند.
- کابل کشی مناسب: استفاده از سیم ها و کابل های با سطح مقطع کافی (مانند 4 یا 6 میلی متر مربع برای بارهای سنگین) و همچنین فیوز مینیاتوری مناسب، احتمال سوختن و خرابی را کاهش می دهد.
- سیستم کنترل از راه دور: مجهز کردن تابلوها به سیستم های مانیتورینگ و کنترل از راه دور، امکان نظارت بر عملکرد و قطع و وصل تجهیزات را از راه دور فراهم می کند که یکی از امکانات حفاظتی پیشرفته محسوب می شود.
ملاحظات فنی و نکات خرید تابلو برق صنعتی
نکات مهم در زمان خرید تابلو برق صنعتی چیست؟ تابلوها به علت مدیریت توزیع برق در واحدهای صنعتی نقشی حیاتی دارند. نصب یک تابلوی مناسب، قطعی برق ناشی از نوسان و تحمیل بار اضافی را به حداقل می رساند و در صورت بروز خطا، فعال شدن هشداردهنده ها را تضمین می کند.
چند مشخصه کلیدی که در زمان تهیه تابلو برق باید به آن‌ها توجه کرد:
- شناسایی ویژگی های شبکه توزیع برق: شامل ولتاژ، فرکانس، و حداکثر جریان مجاز شبکه.
- تحقیق درباره ویژگی های محیط صنعتی: تعیین درجه حفاظت (IP) مورد نیاز، دمای محیط، میزان رطوبت، و وجود آلاینده ها.
- توجه به مطالعات و محاسبات الکتریکی (سایزینگ): مطمئن شوید که طراحی تابلو (شامل ابعاد کابل ها، ظرفیت بریکرها و کنتاکتورها) بر اساس محاسبات دقیق و توسط مهندسین برق متخصص انجام شده باشد تا تحمل جریان اتصال کوتاه و اضافه بار را داشته باشد.
- تعیین مشخصات بارهای متصل: نوع و تعداد موتورها، پمپ ها، و سایر مصرف کننده ها (ماهیت بار: سلفی، مقاومتی، خازنی).
- قابلیت توسعه پذیری: در نظر گرفتن فضای کافی برای افزودن مدارهای جدید در آینده.
