فازمتر حرفه ای چیست؟
فازمتر حرفه ای، برق یک ابزار اساسی است که برای آزمایش و شناسایی سیم، هادی فاز، کنتاکتور ها و اتصالات در تاسیسات الکتریکی که به عنوان آشکارساز ولتاژ یا جریان نیز شناخته می شود، استفاده می شود.
تستر فاز یا لاین را نئون اسکرو درایور یا پین تست نیز می گویند.
ساختار فاز متر حرفه ای
در زیر بخش های اصلی یک فازمتر حرفه ای آورده شده است.
میله و دهانه فلزی
این یک میله فلزی استوانه ای است. انتهای صاف (دهانه) به عنوان پیچ گردان یا رساناها/سیم های الکتریکی لمسی برای یافتن سیم های فاز یا برق استفاده می شود و انتهای دیگر به ترتیب به مقاومت، لامپ نئون، المنت و پیچ کلاهک فلزی متصل می شود. انتهای صاف میله فلزی استوانه ای نیز با پلاستیک عایق شفاف برای عایق کاری به جز دهانه پوشیده شده است.
بدنه و عایق
تمام این اجزا (مقاومت، لامپ نئون، عنصر یا فنر فلزی و پیچ درپوش فلزی) در یک بدنه عایق شفاف که از جنس پلاستیک قرار دارد. انتهای صاف میله فلزی استوانه ای نیز با پلاستیک عایق شفاف برای عایق کاری به جز دهانه کاور است.
مقاومت
مقاومت عنصری است که با عبور جریان از آن مخالف است. در فازمتر حرفه ای، مقاومت بین میله فلزی استوانه ای و لامپ نئون متصل می شود تا از جریان بالا جلوگیری کند و برای محافظت از لامپ نئون، آن را به مقدار ایمن کاهش می دهد. بدون مقاومت، جریان زیاد ممکن است به لامپ نئون آسیب برساند. علاوه بر این ممکن است استفاده از این ابزار بدون مقاومت خطرناک باشد.
لامپ نئون
لامپ نئون بین مقاومت و عنصر (بهار فلزی) متصل است. به عنوان لامپ نشانگر فاز استفاده می شود. هنگامی که جریان کمی از آن عبور می کند، لامپ نئون شروع به درخشش می کند. با توجه به حباب نئون، فازمتر حرفه ای درایور پیچ نئون نامیده می شود.
عنصر فلزی
از المنت ( فنر فلزی ) برای ایجاد اتصال بین لامپ نئون و پیچ درپوش فلزی استفاده می شود.
پیچ و گیره درپوش فلزی
پیچ درپوش فلزی برای سفت کردن تمام اجزای داخل شیار فازمتر حرفه ای استفاده می شود. علاوه بر این، پیچ درپوش فلزی با فنر (المان) و فنر (المان) با لامپ نئون وصل می شود. علاوه بر این از گیره برای نگهداری فازمتر حرفه ای در جیب استفاده می شود.
عملکرد
هنگامی که دهان (انتهای صاف میله فلزی) تستر فاز یا خط را با سیم زنده / داغ برهنه لمس می کنیم در حالی که یکی از انگشتان ما پیچ یا گیره درپوش فلزی فاز/لاین تستر را لمس می کند، مدار تکمیل می شود و جریان شروع به جریان می کند. در میله فلزی، از این رو لامپ نئون داخل تستر برق می درخشد.
میله فلزی به مقاومت متصل می شود که جریان بالا را به مقدار ایمن کاهش می دهد. جریان کاهشی از طریق لامپ نئونی که به (فارش فلزی) متصل است، می گذرد. فنر فلزی با پیچ کلاهک فلزی که در تماس انگشتان ما است وصل می شود. جریان بسیار کمی از بدن ما به زمین می گذرد و مدار را کامل می کند. هنگامی که لوپ مدار کامل شد، جریان برقرار و رشته لامپ نئون می درخشد. این نشان می دهد که سیم لمس شده با دهانه فازمتر حرفه ای داغ است.
اگر همان عملی را انجام دهیم که در بالا ذکر شد و لامپ نئون نمی درخشد، به این معنی است که سیم / هادی خنثی (-) است یا در سیم فاز منبع تغذیه وجود ندارد یا سیم فاز از وسط شکسته شده است.
ملاحضات امنیتی
- هرگز سعی نکنید بدون راهنمایی و مراقبت مناسب روی برق کار کنید.
- فقط با حضور افرادی که دانش خوب و کار عملی برای مقابله با برق دارند، روی برق کار کنید.
- سیم باز را لمس نکنید/حتی فازمتر حرفه ای هادی عدم وجود فاز یا منبع داغ را نشان می دهد.
- از لاین تستر فقط با ولتاژ 100-500 ولت استفاده کنید.
- از تستر فاز یا خط با ولتاژ بالا استفاده نکنید.
- به دسته فازمتر ضربه نزنید، در غیر این صورت ممکن است لامپ یا عنصر نئون آسیب ببیند.
- انجام کارهای برقی خودتان در برخی مناطق خطرناک و همچنین غیرقانونی است. قبل از انجام هرگونه تغییر در اتصال سیم کشی برق، با برقکار مجاز یا شرکت تامین برق تماس بگیرید.
- الکتریسیته دشمن ماست، اگر به آن فرصت بدهید تا شما را بکشد، به یاد داشته باشید که آنها هرگز آن را از دست نخواهند داد. لطفاً هنگام انجام عملی این آموزش، احتیاط و دستورالعمل ها را بخوانید.
انواع فازمتر حرفه ای
فازمترها در انواع مختلفی در بازار موجود هستند که هر کدام کاربرد خاص خود را دارند. برخی از مهم ترین انواع فازمتر عبارتند از:
- فازمتر ساده (نئون دار): نوعی که در بالا توضیح داده شد و رایج ترین نوع فازمتر است. برای تشخیص وجود یا عدم وجود فاز استفاده می شود.

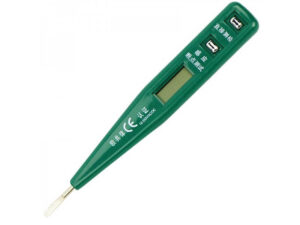

- فازمتر دیجیتال: این نوع دارای نمایشگر دیجیتالی برای نمایش مقدار تقریبی ولتاژ است. در مدل های حرفه ای تر حتی قابلیت تشخیص فاز به صورت غیرتماسی را نیز دارد.
- فازمتر غیر تماسی: بدون تماس مستقیم با سیم یا رسانا، با استفاده از میدان الکتریکی، فاز را تشخیص می دهد. این فازمترها برای کارهای ایمن تر استفاده می شوند.
- فازمتر مولتی فانکشن: ترکیبی از عملکرد فازمتر، تستر جریان، ولتاژ و حتی گاهی تست اتصال زمین است.
کاربردهای فازمتر حرفه ای
فازمتر حرفه ای کاربردهای مختلفی در صنعت برق و تاسیسات دارد. برخی از مهم ترین کاربردهای آن عبارت اند از:
- تشخیص سیم فاز از سیم نول: یکی از ابتدایی ترین و اصلی ترین کاربردهای فازمتر.
- بررسی قطع بودن جریان برق در یک مدار یا کلید.
- تست صحت عملکرد کلید، پریز و اتصالات برقی.
- عیب یابی در تابلوهای برق، کلیدهای اتوماتیک و کنتاکتورها.
- استفاده در تعمیرات لوازم برقی مانند ماشین لباس شویی، یخچال و سیستم های سرمایشی.
مزایای استفاده از فازمتر حرفه ای
- سادگی در استفاده: حتی افراد غیرحرفه ای نیز می توانند به راحتی از فازمتر ساده استفاده کنند.
- قیمت پایین: فازمترهای نئون دار با وجود کاربرد بالا، قیمت پایینی دارند و در دسترس عموم هستند.
- ایمنی نسبی: اگرچه کار با برق همیشه خطرناک است، اما استفاده از فازمتر نسبت به روش های سنتی مثل لامپ تست، ایمن تر است.
- قابل حمل بودن: به دلیل اندازه کوچک، می توان فازمتر را به راحتی در جیب یا جعبه ابزار حمل کرد.
- امکان تست سریع: بدون نیاز به ابزارهای پیچیده می توان در چند ثانیه وضعیت فاز بودن یا نبودن یک سیم را بررسی کرد.
محدودیت ها و نکات مهم در استفاده از فازمتر
- محدوده ولتاژ محدود: بسیاری از فازمترهای ساده فقط در بازه ولتاژ ۱۰۰ تا ۵۰۰ ولت AC قابل استفاده هستند.
- امکان خطا در تشخیص: اگر بدن کاربر به اندازه کافی زمین نشده باشد یا فازمتر خراب باشد، ممکن است نتایج اشتباه بدهد.
- حساسیت پایین در مدارهای با نشت جریان کم: در بعضی مواقع، ممکن است فازمتر درخشش ضعیفی داشته باشد یا اصلاً روشن نشود.
- عدم کاربرد برای ولتاژ DC: اکثر فازمترهای موجود فقط برای تشخیص ولتاژ متناوب (AC) طراحی شده اند.
نتیجه گیری
فازمتر حرفه ای یکی از ابزارهای ضروری برای تمام تکنسین ها و برق کاران است. با این ابزار ساده اما کارآمد، می توان در بسیاری از مواقع از حوادث برق گرفتگی جلوگیری کرد و خطاهای احتمالی در سیستم های الکتریکی را تشخیص داد. با این حال باید به نکات ایمنی توجه ویژه داشت و هرگز صرفاً به فازمتر برای انجام کارهای برقی مهم اعتماد نکرد. استفاده از تجهیزات حفاظتی مانند دستکش ایمنی و مولتی متر حرفه ای در کنار فازمتر، سطح ایمنی را افزایش می دهد.
