نقش بانک خازنی در کاهش جریان و تلفات کابل‌ ها

بانک خازنی و کاهش تلفات انرژی در سیستم‌ های توزیع

خازن‌ ها به عنوان تولیدکنندگان موضعی توان راکتیو پیش‌ فاز عمل می‌ کنند. وقتی یک خازن در مدار قرار می‌ گیرد، توان راکتیو مورد نیاز موتورها را در همان محل مصرف تامین می‌ کند. این امر نیاز بار به دریافت توان راکتیو از شبکه بالادست را به طور کامل یا جزیی از بین می‌ برد. بانک خازنی و کاهش تلفات دو مفهوم گره‌ خورده در مهندسی انرژی هستند؛ چرا که با حذف این جریان بیهوده از خطوط انتقال، راندمان کل سیستم دستخوش تغییری مثبت می‌ شود.

مکانیزم عملکرد خازن در اصلاح ضریب توان (Power Factor Correction)

ضریب توان یا همان cos⁡𝜙، نسبت توان واقعی (اکتیو) به توان کل (ظاهری) است. در یک شبکه ایده‌ آل این رقم باید نزدیک به عدد ۱ باشد. بارهای صنعتی معمولاً ضریب توانی بین ۰.۷ تا ۰.۸ دارند. نصب بانک خازنی با تزریق جریان پیش‌ فاز، اثر جریان پس‌ فاز سلفی را خنثی کرده و ضریب توان را به محدوده ۰.۹۵ تا ۰.۹۸ می‌ رساند.

چگونه جبران سازی توان راکتیو بار کابل‌ ها را سبک می‌ کند؟

با جبران سازی توان راکتیو، مولفه راکتیو جریان که پیش از این از کابل‌ های اصلی عبور می‌ کرد، حذف می‌ شود. در نتیجه، جریان کل عبوری از کابل به شدت کاهش یافته و اصطلاحاً بار کابل سبک می‌ شود. این کاهش جریان دقیقاً همان عاملی است که ظرفیت حرارتی آزاد کابل را در اختیار ما قرار می‌ دهد.

کاهش تلفات کابل با بانک خازنی چگونه محقق می‌ شود؟

کاهش جریان عبوری، تاثیر مستقیمی بر رفتار حرارتی و الکتریکی هادی‌ ها دارد. برای درک عمیق‌ تر این مسئله، باید اثرات آن را از سه منظر بررسی کرد:

۱. کاهش جریان عبوری از کابل و آزادسازی ظرفیت آمپراژ (ظرفیت حرارتی)

هر کابل با توجه به سطح مقطع و نوع عایق (PVC یا XLPE)، دارای یک حد مجاز جریان‌ دهی (آمپراژ) است. وقتی با نصب خازن، جریان راکتیو را از کابل حذف می‌ کنید، بخشی از ظرفیت عبور جریان کابل که پیش از این اشغال شده بود، آزاد می‌ شود. این آزادسازی ظرفیت آمپراژ کابل به شما اجازه می‌ دهد بدون نیاز به کابل‌ کشی جدید یا تعویض کابل‌ ها، بارهای اکتیو جدیدی را به همان سیستم متصل کنید.

۲. بررسی فرمول کاهش تلفات اوهمی کابل با اصلاح ضریب قدرت

تلفات توان در کابل‌ ها عمدتاً از نوع تلفات ژولی یا اوهمی (I²R) است. فرمول محاسبه تلفات در یک سیستم سه‌ فاز به شرح زیر است:

P_loss = 3 · R · I²

که در آن:

• P_loss تلفات توان بر حسب وات
• R مقاومت مقاومت کابل بر حسب اهم
• I جریان عبوری از کابل بر حسب آمپر

همان‌ طور که مشخص است، تلفات کابل با مربع جریان (I²) رابطه مستقیم دارد. این یعنی کوچک‌ ترین کاهش در جریان عبوری، کاهش بسیار بزرگی در تلفات ایجاد می‌ کند.

یک مثال عددی ساده:

فرض کنید جریانی که یک کابل حمل می‌ کند با اصلاح ضریب توان از ۱۰۰ آمپر به ۸۰ آمپر کاهش یابد (۲۰٪ کاهش جریان).

میزان تلفات جدید برابر خواهد بود با:

0.8²=0.64

این یعنی تلفات اوهمی کابل به اندازه ۳۶٪ کاهش می‌ یابد! این محاسبات به وضوح نشان می‌ دهد که عبارت کاهش تلفات کابل با بانک خازنی یک ادعای تبلیغاتی نیست، بلکه یک قانون فیزیکی و مهندسی است.

🟢 بار کابل‌ های سیستم را سبک کنید و جریمه برق را به صفر برسانید!

اگر کابل‌ های تابلوی برق شما داغ می‌ شوند یا با جریمه‌ های سنگین در قبض برق مواجه هستید، وقت آن است که به فکر یک سیستم جبران ساز توان راکتیو هوشمند باشید. متخصصان مجموعه بهنیکو با تحلیل دقیق شبکه الکتریکی شما، بهترین راهکار را برای حذف توان راکتیو اضافه و بهینه‌ سازی خطوط توزیع ارائه می‌ دهند. دریافت مشاوره رایگان مهندسی از بهنیکو 09901680274 - 09905261572

۳. تاثیر تزریق توان راکتیو در محل مصرف بر کاهش افت ولتاژ خطوط

افت ولتاژ در کابل با جریان عبوری رابطه مستقیم دارد. با کاهش جریان عبوری از کابل به کمک خازن، افت ولتاژ خط به شدت کم شده و ولتاژ تحویلی به مصرف‌ کننده‌ ها در انتهای خط تثبیت می‌ شود. این امر کارایی و راندمان موتورها و تجهیزات حساس را بهبود می‌ بخشد.



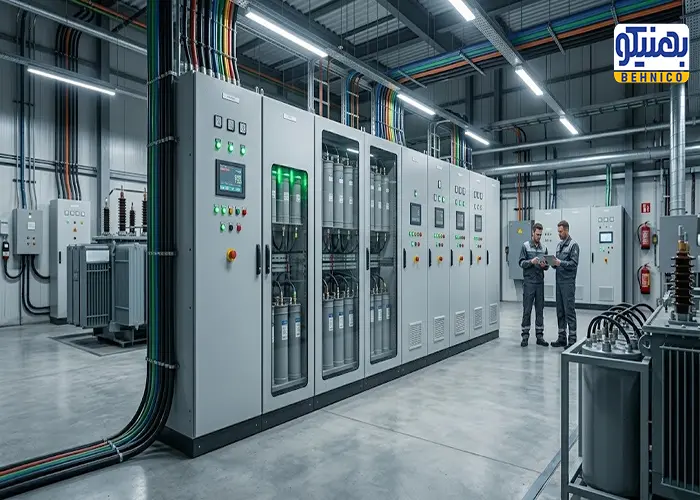

مزایای نصب بانک خازنی از نظر فنی و اقتصادی

مزایای بهره‌ گیری از سیستم‌ های اصلاح ضریب توان را می‌ توان در سه بخش عمده دسته‌ بندی کرد:

• کاهش سایز کابل‌ های طراحی‌ شده در پروژه‌ های جدید: اگر در مرحله طراحی یک کارخانه یا مجتمع، سیستم جبران‌ سازی خازنی پیش‌ بینی شود، می‌ توان سطح مقطع کابل‌ های تغذیه را کوچک‌ تر انتخاب کرد که این امر هزینه‌ های اولیه خرید کابل مسی را به شدت کاهش می‌ دهد.

• حذف جریمه راکتیو در قبوض برق صنعتی: کنتورهای هوشمند صنعتی مصرف توان راکتیو را ثبت می‌ کنند. در صورت فراتر رفتن این مصرف از یک حد مجاز، جریمه‌ های سنگینی اعمال می‌ شود. نصب خازن این جریمه را به صفر می‌ رساند.

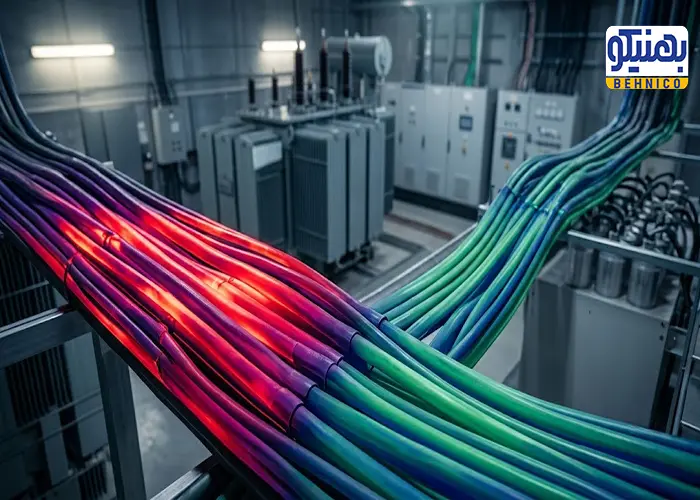

• افزایش طول عمر عایق کابل‌ ها: عبور جریان زیاد باعث تولید گرمای داخلی (I²R) در کابل می‌ شود. این گرما به مرور زمان عایق کابل را سرمی‌ کند و ریسک اتصال کوتاه را بالا می‌ برد. کاهش حرارت، طول عمر مفید کابل‌ ها و تجهیزات جانبی را تضمین می‌ کند.

نکات مهم در طراحی و مکان‌یابی بانک خازنی جهت بهینه‌ سازی کابل‌ ها

برای اینکه بیشترین میزان کاهش جریان و تلفات را در کابل‌ های داخلی داشته باشیم، مکان‌ یا‌بی خازن کلیدی است:

جبران‌ سازی انفرادی یا جبران‌ سازی مرکزی؟

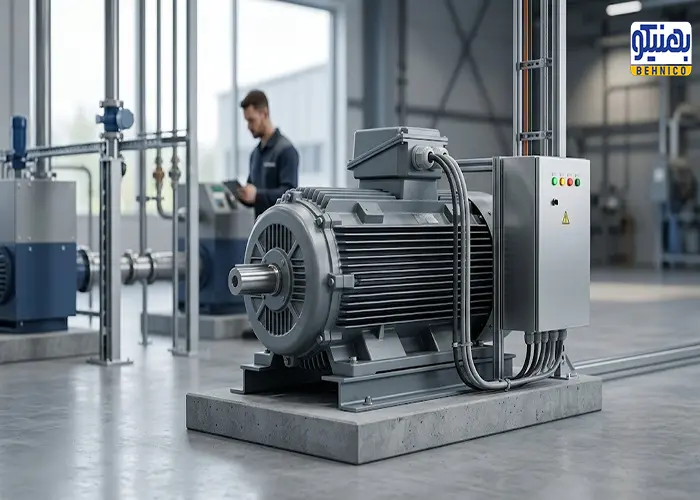

اگر بانک خازنی به صورت مرکزی (در ورودی اصلی ترانسفورماتور) نصب شود، فقط کابل‌ های بالادست و شبکه توزیع اصلی را سبک می‌ کند و کابل‌ های داخلی کارگاه همچنان زیر بار جریان راکتیو باقی می‌ مانند. برای کاهش تلفات کابل‌ های داخلی، جبران‌ سازی انفرادی (اتصال خازن مستقیم به ترمینال موتورهای بزرگ) یا جبران‌ سازی تابلویی (در زیرتابلوهای توزیع کارگاهی) بهترین گزینه است.

خطرات جریان‌ های هارمونیکی بر روی خازن و کابل‌ ها

در شبکه‌ های امروزی که پر از درایوهای فرکانس متغیر (VFD) و اینورترها هستند، وجود هارمونیک‌ ها می‌ تواند باعث تشدید موازی بین خازن و ترانسفورماتور شود. این پدیده جریان کابل‌ ها و خازن‌ ها را به شدت افزایش داده و موجب سوختن کابل یا انفجار خازن می‌ شود. در چنین شرایطی حتماً باید از بانک خازنی فیلتردار (Detuned) استفاده کرد.



🟢 تأمین بی‌ واسطه تجهیزات اصلاح ضریب توان از بهنیکو

 برای کاهش تلفات حرارتی کابل‌ ها و تضمین طول عمر تجهیزات، کیفیت خازن شرط اول است. مجموعه بهنیکو مرجع تخصصی تامین و خرید انواع خازن صنعتی، فیلترهای هارمونیک و ملزومات بانک خازنی از برترین برندهای روز بازار است. کیفیت و اصالت تجهیزات خود را تضمین کنید.

نتیجه‌ گیری و جمع‌ بندی

بررسی نقش بانک خازنی در کاهش جریان و تلفات کابل‌ ها نشان می‌ دهد که این تجهیزات یکی از اقتصادی‌ ترین و موثرترین ابزارها برای بهینه‌ سازی انرژی در صنایع هستند. با اصلاح ضریب توان، نه تنها جریان عبوری از کابل‌ ها کاهش یافته و تلفات حرارتی طبق رابطه I²R به شدت نزول می‌ کند، بلکه ظرفیت‌ های پنهان کابل‌ کشی موجود برای توسعه‌ های آتی کارخانه آزاد می‌ شود.



سوالات متداول  (FAQ)

1. آیا نصب بانک خازنی باعث کاهش مصرف برق کل کارخانه می‌ شود؟

بانک خازنی مصرف توان اکتیو (کیلووات ساعت) موتورها را کاهش نمی‌ دهد، بلکه مصرف توان راکتیو (کیلووار ساعت) را جبران می‌ کند. بنابراین، میزان کنتور اکتیو تغییر چشمگیری نمی‌ کند، اما به دلیل کاهش تلفات حرارتی کابل‌ ها و حذف جریمه راکتیو، هزینه نهایی قبض برق به شدت کاهش می‌ یابد.

2. بانک خازنی دقیقاً چقدر از جریان عبوری کابل را کاهش می‌ دهد؟

میزان کاهش جریان به ضریب توان اولیه شبکه بستگی دارد. به طور میانگین، ارتقای ضریب توان (cos⁡𝜙) از ۰.۷ به ۰.۹۵، جریان کل عبوری از کابل‌ های اصلی را بین ۲۵ تا ۳۰ درصد کاهش می‌ دهد.

3. چرا با وجود بانک خازنی، کابل‌ های اصلی سیستم همچنان داغ می‌ شوند؟

اگر کابل‌ ها با وجود روشن بودن خازن همچنان داغ هستند، سه علت اصلی وجود دارد: اول، ظرفیت بانک خازنی کمتر از نیاز واقعی شبکه است؛ دوم، خازن‌ ها به دلیل استهلاک دچار افت ظرفیت شده‌ اند؛ و سوم، وجود هارمونیک‌ های شدید در شبکه است که جریان اضافه به کابل‌ ها تحمیل می‌ کند.

4. بهترین محل برای نصب خازن جهت کاهش تلفات کابل‌ های داخلی کجاست؟

برای کاهش تلفات کابل‌ های توزیع داخلی، بهترین روش نصب خازن به صورت غیرمتمرکز یا انفرادی در نزدیک‌ ترین فاصله ممکن به مصرف‌ کننده‌ های بزرگ (مانند موتورهای بالای ۱۵ کیلووات) است. نصب مرکزی در کلید اصلی، فقط کابل‌ های قبل از تابلو را بهینه‌ سازی می‌ کند.
