چالش نصب خازن در سیستم های دارای دیزل ژنراتور
در مهندسی شبکه و سیستمهای قدرت، جبران سازی توان راکتیو یک اصل اساسی برای کاهش تلفات و حذف جریمه های اداره برق است. با این حال، هنگامی که شبکه برق شهری قطع می شود و سیستم به ناچار بر روی منابع جایگزین سوییچ می کند، معادلات فنی کاملاً تغییر می یابند. یکی از بزرگ ترین دغدغه های تکنسین ها و مهندسان تاسیسات این است که زمان سوییچ روی ژنراتور، بانک خازنی باید خارج شود یا خیر؟ عدم آگاهی از پاسخ این سوال سالانه خسارات سنگینی به تجهیزات برق اضطراری وارد می کند. در این مقاله جامع، به بررسی دقیق اصول اتصال خازن به دیزل ژنراتو ، خطرات آن و راهکارهای مهندسی طراحی شده در سیستم های بهنیکو می پردازیم.
چرا اتصال خازن به دیزل ژنراتور یک چالش جدی در مهندسی برق است؟
در زمان اتصال به شبکه برق سراسری (برق شهر)، شبکه به عنوان یک منبع بی نهایت (Infinite Bus) عمل می کند؛ این یعنی تزریق توان راکتیو اضافی توسط خازن ها، پایداری ولتاژ شبکه را به هم نمی زند. اما دیزل ژنراتور یک منبع محدود است. میزان توانایی ژنراتور در جذب و تولید توان راکتیو، تابع مشخصه و منحنی قابلیت (Capability Curve) آن است.
هنگامی که بحث بانک خازنی و دیزل ژنراتور به میان می آید، بزرگ ترین چالش، تغییر ماهیت بار از حالت سلفی (آمپدانس پس فاز) به حالت خازنی (آمپدانس پیش فاز) است. ژنراتورها برای کار با بارهای سلفی و مجاور ضریب توان (کوسینوس فی) حدود 0.8 نامی طراحی شده اند؛ ورود خازن بیش از حد به مدار ژنراتور، تعادل ولتاژ و سیستم تحریک آن را به شدت مختل می کند و زمینه ساز آسیب های ساختاری می شود.
🟢 از جریمه های سنگین فیش برق خسته شده اید؟
اگر توازن میان کنترل جریمه راکتیو و حفظ سلامت دیزل ژنراتور برایتان به یک چالش تبدیل شده، مهندسان بهنیکو آمادگی دارند تا با تحلیل دقیق قبوض و سیستم برق شما، اقتصادی ترین و ایمن ترین راهکار را ارائه دهند. برای مشاوره رایگان با ما تماس بگیرید. 09901680274 - 09905261572
👇 مجموعه خازن های صنعتی که باعث کاهش مصرف برق مجموعه شما می شود:
خطر اور اکسایتد (Over-excitation) چیست و چگونه به ژنراتور آسیب می زند؟
یکی از اصلی ترین مفاهیم در بررسی رفتارهای متقابل خازن و منبع تولید، پدیده خودتحریکی یا تحریک بیش از حد است. اما این پدیده دقیقاً چگونه رخ می دهد؟
مکانیسم تحریک بیش از حد ژنراتور با خازن
هنگامی که خازن ها در مدار باقی بمانند، جریان پیش فاز (Leading) تولید می کنند. این جریان با میدان مغناطیسی روتور هم راستا شده و اثر مغناطیسکنندگی (Magnetizing Effect) ایجاد می کند. به عبارت ساده تر، خازن به عنوان یک منبع تحریک خارجی عمل کرده و ولتاژ ترمینال ژنراتور را بدون اراده سیستم کنترل مرکزی بالا می برد. این پدیده را خطر اور اکسایتد (Over-excitation) در ژنراتور می نامند.
پیامدهای افزایش ولتاژ ناگهانی و سوختن AVR ژنراتور
با بروز خودتحریکی، ولتاژ خروجی ژنراتور به صورت تصاعدی بالا می رود. رگولاتور ولتاژ اتوماتیک ژنراتور (AVR) برای کنترل اوضاع، جریان تحریک روتور را تا صفر کاهش می دهد، اما از آنجا که عامل تحریک اصلی اکنون خازن های داخل مدار هستند، AVR عملاً کنترل ولتاژ را از دست می دهد. این امر منجر به:
- اشباع شدید هسته مغناطیسی ژنراتور و داغ شدن شدید سیم پیچ ها.
- سوختن یا آسیب جدی به برد حساس AVR.
- ایجاد اضافه ولتاژهای شدید ناگهانی (Overvoltage) در شبکه داخلی و سوختن تجهیزات حساس متصل به برق اضطراری.
خطرات بانک خازنی برای دیزل ژنراتور در زمان سوییچ شبکه
هنگام وقوع قطعی برق، کلیدهای فرمان (ATS) وارد عمل شده و منبع تغذیه را از برق شهر به دیزل ژنراتور منتقل می کنند. اگر استراتژی درستی برای کنترل بانک خازنی وجود نداشته باشد، فاجعه در همین لحظات رخ می دهد.
چرا در لحظه قطعی برق، خروج بانک خازنی در زمان وصل دیزل ژنراتور حیاتی است؟
در لحظه قطع برق شهر، ممکن است تعدادی از پله های بانک خازنی به دلیل جبران سازی بارهای قبلی همچنان در مدار باقی مانده باشند. اگر قبل از تخلیه کامل خازن ها یا بدون ایزوله سازی، دیزل ژنراتور زیر بار برود، ژنراتور با یک بار خازنی خالص و بسیار سنگین استارت خواهد شد. این مسئله به دلیل ایجاد گشتاورهای معکوس و نوسانات شدید ولتاژ، علاوه بر آسیب های الکتریکی، می تواند به کوپلینگ مکانیکی و شفت دیزل نیز ضربات مکانیکی شدیدی وارد کند. بنابراین، خروج بانک خازنی در زمان وصل دیزل ژنراتور یک الزام بدون قید و شرط برای حفظ سلامت ژنراتور است.
رفتار بارهای سلفی و خازنی در سیستم های برق اضطراری
بارهای صنعتی (مانند الکتروموتورها) در ابتدای راه اندازی با ژنراتور، جریان سلفی بالایی می کشند که باعث افت ولتاژ لحظه ای می شود. در این حالت، وسوسه استفاده از خازن برای جبران این افت وجود دارد؛ اما نکته مهم این است که پاسخ پله خازن بسیار سریع تر از عملکرد دینامیکی دیزل ژنراتور است و رفتارهای ضربه ای خازن، سیستم را به سمت ناپایداری سوق می دهد.
راهکار چیست؟ نحوه مدیریت و تنظیم سیستم های بهنیکو
برای حل امن و پایدار چالش های نصب خازن در سیستم های برق اضطراری، نیاز به یک تفکر سیستمی و استفاده از تجهیزات کنترل هوشمند است. مجموعه مهندسی بهنیکو برای مدیریت این شرایط، راهکارهای ترکیبی و مطمئنی را ارائه می دهد.
نقش رگولاتورهای هوشمند در تشخیص وضعیت برق اضطراری

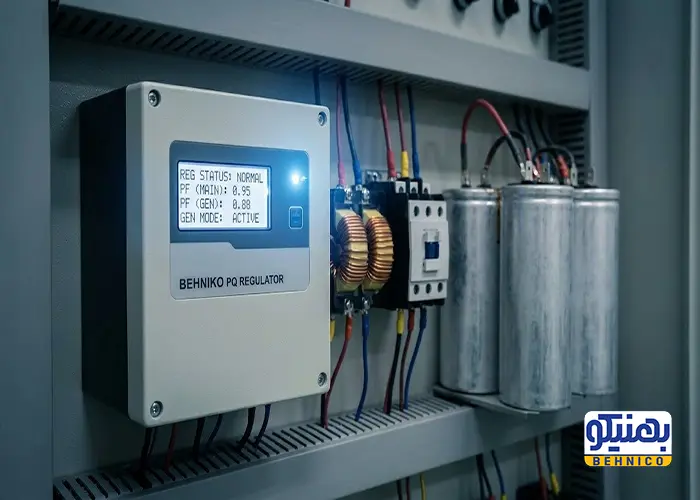

رگولاتورهای مدرن بانک خازنی بهنیکو مودیفای شده اند تا سیگنال های وضعیت شبکه را به طور مستقیم دریافت کنند. این رگولاتورها مجهز به دو جدول تنظیمات (Dual Settings) مجزا هستند. به محض تغییر وضعیت منبع تغذیه، رگولاتور سناریوی کاری خود را متناسب با منبع جدید تغییر می دهد.
تنظیم رگولاتور خازنی بهنیکو برای کارکرد همزمان با ژنراتور
در سیستم های کنترل بهنیکو، رگولاتور به گونه ای تنظیم می شود که در زمان کارکرد دیزل ژنراتور، ضریب توان هدف (Target Cos𝜙) را در محدوده ای امن (مثلاً 0.90 تا 0.92 پس فاز) نگه دارد و اجازه ورود پله های بزرگ خازنی را ندهد. همچنین پارامتر حساسیت و زمان تاخیر سوییچینگ در وضعیت ژنراتور افزایش می یابد تا از نوسان مداوم (Hunting) پله های خازنی جلوگیری شود.
استفاده از اینترلاک های الکتریکی و فرمان های کنترلی قطع خازن
مطمئن ترین روش سخت افزاری، تعبیه یک اینترلاک الکتریکی در مدار فرمان تابلوهای چنج اوور (ATS) است. در تجهیزات بهنیکو، یک کنتاکت کمکی از کلید اصلی ژنراتور یا رله خروجی ATS به مدار تغذیه بوبین کنتاکتورهای خازنی یا ترمینال ریموت کات (Remote Cut) رگولاتور متصل می شود. به محض برق دار شدن خط ژنراتور، مدار فرمان خازن ها به صورت سخت افزاری قطع شده و کل بانک خازنی تا زمان بازگشت برق شهر یا تثبیت شرایط ژنراتور، به طور کامل بلوکه و خارج می شود.
چک لیست و اصول ایمنی نصب خازن در سیستم های دارای ژنراتور
برای اطمینان از اینکه سیستم برق اضطراری شما در بالاترین سطح ایمنی کار می کند، رعایت چکلیست زیر الزامی است:
- طراحی اینترلاک سخت افزاری: فرمان قطع اضطراری (Trip) بانک خازنی همزمان با استارت دیزل ژنراتور برقرار شود.
- استفاده از رگولاتورهای دوگانه سوز: رگولاتور تابلو خازن قابلیت پذیرش دو برنامه مجزا برای برق شهر و ژنراتور را داشته باشد.
- محدودسازی ظرفیت خازنی: در صورت نیاز مبرم به خازن در زمان کارکرد ژنراتور، ظرفیت خازن های در مدار نباید هرگز از ۲۰ الی ۲۵ درصد توان نامی (kVA) ژنراتور فراتر رود.
- نصب فیلترهای هارمونیک: ژنراتورها امپدانس داخلی بالاتری نسبت به ترانسهای شبکه دارند، لذا وجود فیلترهای نارسایی (Detuned Reactors) بهنیکو برای جلوگیری از تشدید هارمونیکی در زمان کارکرد با ژنراتور ضروری است.
سوالات متداول (FAQ)
1. آیا بانک خازنی برای دیزل ژنراتور ضرر دارد؟
بله، ورود بدون کنترل و پیش بینی نشده بانک خازنی به مدار دیزل ژنراتور بسیار خطرناک است. این کار باعث اضافه ولتاژ شدید، ناپایداری فرکانس و صدمه به سیستم تحریک ژنراتور می شود. اما در صورت مدیریت هوشمند و محدود، خطری ایجاد نخواهد کرد.
2. علت قطع خازن هنگام کار ژنراتور چیست؟
علت اصلی قطع خازن، جلوگیری از پدیده خودتحریکی یا خطر اور اکسایتد (Over-excitation) است. خازن ها با تزریق جریان پیش فاز، ولتاژ ترمینال ژنراتور را فراتر از حد مجاز می برند؛ سیستم های حفاظتی برای جلوگیری از سوختن ژنراتور و برد AVR، فرمان به خروج خازن ها می دهند.
3. آیا زمان سوییچ روی ژنراتور، بانک خازنی باید به طور کامل خارج شود؟
در ۹۰ درصد کاربری های استاندارد و تجاری، بله؛ توصیه مراجع فنی این است که در لحظه سوییچ، بانک خازنی کاملاً از مدار خارج شود. تنها در صنایع خاص و بزرگ که بارهای سلفی عظیمی دارند، بخشی از خازن ها آن هم تحت نظارت دقیق رگولاتورهای هوشمند و با رعایت اصول فنی در مدار باقی می مانند.
4. چالش های نصب خازن در سیستمهای برق اضطراری بزرگ چگونه حل می شود؟
در سیستم های بزرگ، این چالش از طریق مانیتورینگ دقیق و لحظه ای توان راکتیو با تجهیزات کنترلی پیشرفته، برنامه ریزی رگولاتورهای هوشمند برای سناریوی ژنراتور، و استفاده از تابلوهای اصلاح ضریب توان مجهز به فیلتر هارمونیک و سوئیچینگ های تریستوری (به جای کنتاکتوری) حل می گردد.
نتیجه گیری و گام بعدی
مدیریت همزمان بانک خازنی و دیزل ژنراتور نیازمند هماهنگی دقیق میان بخش کنترل مکانیکی دیزل و بخش کنترل الکترونیکی رگولاتور خازنی است. سهل انگاری در خروج یا تنظیم نادرست خازن ها در زمان وصل منبع اضطراری، می تواند به سوختن قطعات کلیدی نظیر AVR و آسیب به کل بارهای متصل منتهی شود.
🟢 به دنبال تجهیز، ارتقا یا ساخت تابلو خازن جدید برای کارخانه خود هستید؟
مجموعه بهنیکو به عنوان تامین کننده تخصصی تجهیزات کیفیت توان، به روزترین قیمت خرید خازن ۳ فاز صنعتی و قطعات جانبی را در اختیار شما می گذارد.
مجموعه بهنیکو با سال ها تجربه در طراحی و اجرای سیستم های پایداری و کیفیت توان، آماده ارائه خدمات مشاوره، تامین و نصب بانک خازنی متناسب با سیستم های برق اضطراری و طراحی تابلوهای بانک خازنی ایمن برای واحدهای صنعتی و تجاری شماست. برای ایمن سازی سیستم های برق اضطراری خود و دریافت راهنمایی های تخصصی بیشتر، با کارشناسان فنی بهنیکو تماس بگیرید. 01144443979
