تست خازن با مولتی متر و کلمپ متر؛ آموزش گام به گام به زبان ساده
خازن ها یکی از حیاتی ترین قطعات در سیستم های الکتریکی، بردهای الکترونیکی و تابلوهای برق صنعتی و خانگی هستند. وظیفه اصلی این قطعات، ذخیره انرژی الکتریکی و آزادسازی آن در مواقع نیاز (مانند لحظه راه اندازی موتورها) است. با این حال، خازن ها طول عمر مشخصی دارند و نوسانات برق، گرمای بیش از حد و کارکرد مداوم می تواند باعث فرسودگی یا سوختن آن ها شود.
بسیاری از مشتریان و صاحبان تجهیزات ترجیح می دهند پیش از صرف هزینه های سنگین برای آوردن تعمیرکار، خودشان وضعیت سلامت این قطعه را بررسی کنند. در این مقاله جامع، آموزش تست خازن به زبان ساده را برای شما آماده کرده ایم تا بتوانید بدون نیاز به دانش پیشرفته الکترونیک و بدون باز کردن کامل تابلو، خرابی قطعه را تشخیص دهید.
چرا تشخیص خرابی خازن برای افراد غیرمتخصص اهمیت دارد؟
عدم آشنایی با وضعیت خازن ها می تواند خسارات سنگینی به بار آورد. وقتی یک خازن در مدار (مثلاً خازن راه انداز کولر گازی، پمپ آب یا خازن های یک تابلو برق صنعتی) آسیب می بیند، دستگاه یا روشن نمی شود و یا با فشار زیادی کار می کند که این امر در نهایت منجر به سوختن موتور اصلی دستگاه خواهد شد.
نقش خازن در تجهیزات الکتریکی و تابلو برق چیست؟
خازن ها با جبران افت ولتاژ و تامین جریان اولیه راه اندازی، بار سنگین را از روی شبکه برمی دارند. در تابلوهای برق، بانک های خازنی وظیفه اصلاح ضریب توان و کاهش هزینه های برق را بر عهده دارند. افت ظرفیت یا شورت شدن (اتصال کوتاه) یک خازن کوچک، کل سیستم را دچار اختلال می کند.
علائم سوختن خازن؛ از کجا بفهمیم خازن دستگاه خراب شده است؟
پیش از دست به کار شدن با ابزارها، برخی نشانه های رفتاری دستگاه به ما می گویند که زمان بررسی خازن رسیده است:
- موتور دستگاه (پمپ، کمپرسور یا فن) صدای هوم (ناله) می دهد اما روشن نمی شود.
- فیوز مینیاتوری مدار بلافاصله پس از روشن شدن دستگاه می پرد.
- دستگاه پس از مدت کوتاهی کار کردن، به شدت داغ شده و اورلود می کند.
- در سیستم های سه فاز، تغییرات ناگهانی و نامتعادلی در ولتاژ یا جریان فازها دیده می شود.
👇 مجموعه خازن های صنعتی که باعث کاهش مصرف برق مجموعه شما می شود:
قدم صفر؛ نکات ایمنی حیاتی پیش از نحوه تست خازن
⚠️ هشدار بسیار مهم ایمنی: خازن ها مانند باتری های موقت عمل می کنند. حتی پس از قطع کامل برق مدار، خازن می تواند ولتاژ بالایی را برای ساعت ها یا حتی روزها در خود ذخیره نگه دارد. لمس بدون واسطه پایه های خازن شارژ شده، خطر شوک الکتریکی شدید و مرگبار دارد.
خطر شوک الکتریکی خازن های دشارژ نشده
هرگز پیش از اطمینان از تخلیه الکتریکی خازن، به ترمینال های آن دست نزنید. حتی برای تست خازن با کلمپ متر یا مولتی متر، اگر خازن دشارژ نباشد، علاوه بر خطر جانی، برد داخلی مولتی متر شما نیز به سرعت خواهد سوخت.

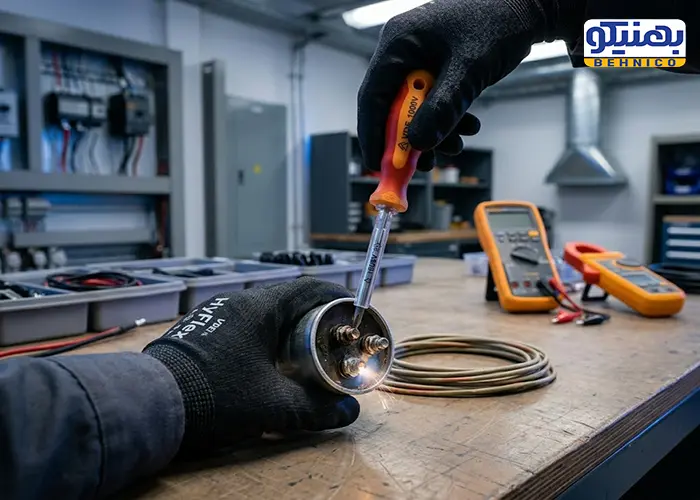

آموزش دشارژ کردن خازن به روش امن بدون آسیب به مدار
برای تشخیص خرابی خازن ابتدا برق اصلی دستگاه یا تابلو را قطع کنید. برای دشارژ امن:
- از یک مقاومت وات بالا (مثلاً یک مقاومت ۱۰۰ اهم یا ۱ کیلو اهم با توان ۵ تا ۱۰ وات) استفاده کنید و دو سر آن را با استفاده از پراب های عایق به دو پایه خازن متصل کنید تا بار آن به آرامی تخلیه شود.
- برای خازن های کوچک تر و تجهیزات خانگی، می توانید از یک پیچ گوشتی با دسته کاملاً عایق (دارای استاندارد VDE) استفاده کنید؛ به این صورت که قسمت فلزی پیچ گوشتی را همزمان به هر دو پایه خازن بچسبانید تا جرقه زده و دشارژ شود (این روش برای خازن های بسیار بزرگ صنعتی به دلیل ایجاد آرک شدید توصیه نمی شود).
آموزش تست خازن با مولتی متر دیجیتال (راهنمای گام به گام)
پس از رعایت کامل نکات ایمنی، نوبت به ابزار سنجش می رسد. تست خازن با مولتی متر دقیق ترین روش برای سنجش سلامت این قطعه در خانه و کارگاه است.

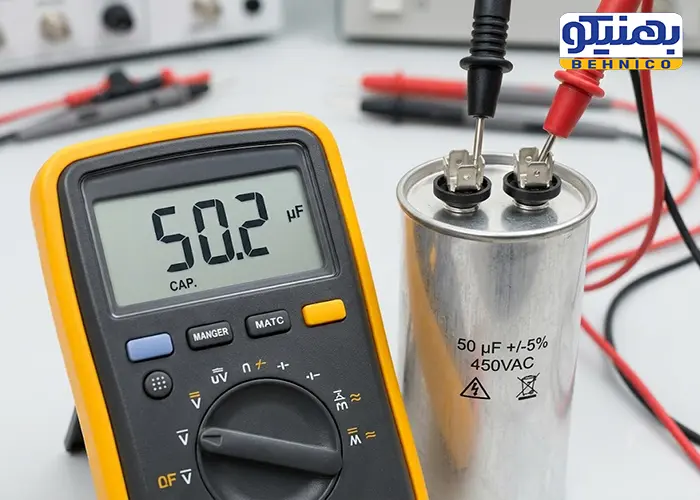

روش اول؛ تست خازن با استفاده از قابلیت ظرفیت سنج (Capacitance)
اگر مولتی متر دیجیتال شما دارای علامت خازن (−∥−) یا دکمه تغییر وضعیت به حالت نانوفاراد/میکروفاراد (nF/𝜇F) است، این بهترین و دقیق ترین روش است:
- سلکتور مولتی متر را روی حالت ظرفیت سنجی (Capacitance) قرار دهید.
- پراب های مشکی (COM) و قرمز را به پایه های خازن متصل کنید (در خازن های الکترولیتی DC، پراب قرمز به پایه مثبت و مشکی به منفی متصل شود؛ در خازن های AC فرقی نمی کند).
- چند ثانیه صبر کنید تا مولتی متر خازن را شارژ و ظرفیت آن را بخواند.
- عدد روی صفحه را با ظرفیت درج شده روی بدنه خازن (مثلاً %50𝜇F ±5) مقایسه کنید. اگر عدد نمایش داده شده خارج از محدوده خطا باشد، خازن خراب است.
روش دوم؛ تست خازن با مولتی متر در حالت تست اهم (مقاومت)
اگر مولتی متر شما قابلیت ظرفیت سنجی ندارد، باز هم می توانید بفهمید خازن سوخته یا نه:
- سلکتور را روی رنج مقاومت بالا (مثلاً ۱۰ کیلو اهم یا ۱ مگا اهم) بگذارید.
- پراب ها را به پایه های خازن وصل کنید.
- تفسیر نتیجه: عدد روی صفحه باید از مقاومت کم شروع شده و به مرور زمان زیاد شود تا به بی پایان (OL یا ۱) برسد. این نشان می دهد خازن در حال شارژ شدن با باتری مولتی متر است و سالم است. اگر عدد روی صفر ماند یا تغییر نکرد، خازن معیوب است.
روش سوم؛ تست خازن در حالت تست بوق (Continuity) برای تشخیص اتصال کوتاه
این روش سریع ترین راه برای فهمیدن این است که آیا خازن کاملاً سوخته و اتصال کوتاه شده است یا خیر:
- مولتی متر را روی حالت بازر یا تست بوق (علامت دیود و صوتی) بگذارید.
- پراب ها را به دو سر خازن بزنید.
- اگر مولتی متر بوق ممتد زد، خازن اتصال کوتاه شده و کاملاً سوخته است و باید تعویض شود. یک خازن سالم نباید بوق ممتد بزند (شاید فقط یک بوق لحظه ای بسیار کوتاه بزند و قطع شود).
آموزش تست خازن با کلمپ متر بدون قطع کامل مدار
کلمپ مترها ابزارهای فوق العاده ای برای محیط های صنعتی و تابلوهای برق هستند. گاهی اوقات قطع کردن کامل یک تجهیز یا باز کردن اتصالات آن برای تکنسین ها دشوار است.
چه زمانی به جای مولتی متر معمولی از کلمپ متر استفاده کنیم؟
زمانی که خازن درون مدار و زیر بار است و شما می خواهید بدون دست زدن به اتصالات پیچیده تابلویی، عملکرد آن را بسنجید، کلمپ متر به کمک شما می آید. اکثر کلمپ مترهای مدرن امروزی خودشان دارای پراب و قابلیت ظرفیت سنجی خازن (مشابه مولتی متر) نیز هستند.

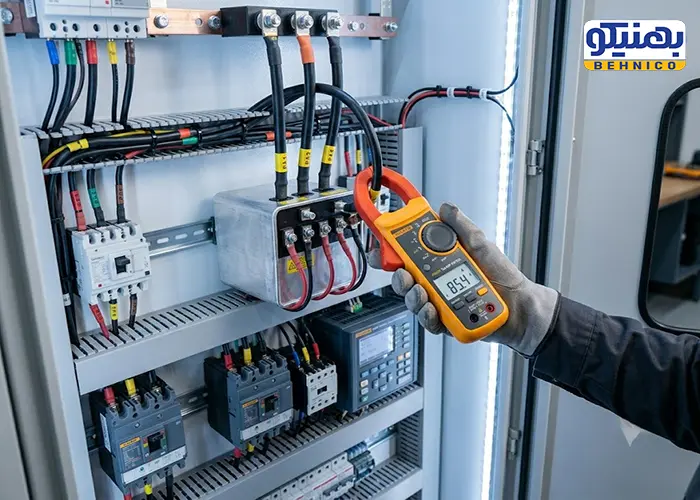

نحوه اندازه گیری جریان و تست خازن در تابلو برق (با رعایت ایمنی)
یک روش هوشمندانه برای تست خازن های متصل به موتور در حال کار، استفاده از فرمول جریان است:
- شاسی کلمپ را باز کرده و سیم متصل به خازن را در داخل حلقه کلمپ قرار دهید تا جریان مصرفی آن را بر حسب آمپر (I) بخوانید.
- ولتاژ دو سر خازن را نیز با پراب های کلمپ متر اندازه گیری کنید (V ).
- با استفاده از فرکانس برق شهر (f=50Hz) و فرمول زیر، می توانید ظرفیت واقعی خازن (C) را محاسبه کنید:
اگر جریان عبوری صفر باشد یا با محاسبه مشخص شود ظرفیت به شدت افت کرده، خازن عملاً کارایی ندارد.
🟢 آیا افت ظرفیت خازن ها باعث صدور جریمه راکتیو در قبض برق کارگاه شما شده است؟
خرابی این قطعات، عملکرد جبران ساز توان راکتیو را مختل کرده و هزینه های پنهان سنگینی به بار می آورد. اگر در تست خازن های تابلو برق خود متوجه افت ظرفیت شدید، برای اورهال سیستم و حذف جریمه های سنگین، همین حالا از خدمات مشاوره و کارشناسی مجموعه بهنیکو استفاده کنید. 09901680274 - 09905261572
چگونه بفهمیم خازن سوخته است؟ (تفسیر نتایج تست)
پس از انجام آزمایش ها، نوبت به تحلیل رفتار قطعه میرسد تا در مورد خرید قطعه جدید تصمیم گیری کنید.
اعداد روی صفحه مولتی متر نشان دهنده خازن سالم هستند یا خراب؟
- ظرفیت دقیق یا نزدیک به نامی: خازن کاملاً سالم است.
- نمایش عدد صفر (0) روی صفحه: خازن شورت (اتصال کوتاه) شده و سوخته است.
- نمایش عبارت OL (Open Line) از همان ابتدا: خازن قطع شده (Open) و هیچ جریانی را عبور نمی دهد.
- ظرفیت بسیار پایین تر از حد مجاز: مثلاً خازن باید ۶۰ میکروفاراد باشد اما مولتی متر ۲۰ میکروفاراد نشان می دهد؛ این خازن نیم سوز شده و توان راه اندازی ندارد.
| وضعیت خازن | نتیجه تست ظرفیت سنجی | نتیجه تست اهمی | وضعیت قطعه |
| سالم | عدد نزدیک به ظرفیت نامی | صعود مقاومت تا بی پایان (OL) | قابل استفاده |
| اتصال کوتاه (Short) | نزدیک به صفر | مقاومت صفر یا بوق ممتد | سوخته (باید تعویض شود) |
| قطع داخلی (Open) | بدون تغییر یا صفر | نمایش فوری OL بدون صعود | سوخته (باید تعویض شود) |
| افت ظرفیت | بسیار کمتر از کد روی بدنه | رفتار نامتعادل | نیم سوز (باید تعویض شود) |
🟢 خازن شما در تست رد شد؟ پیش از سوختن موتور آن را تعویض کنید!
کارکردن تجهیزات با خازن ضعیف یا سوخته، خسارات میلیونی به بار می آورد. برای خرید خازن ۳ فاز صنعتی و تجهیزات جانبی بانک خازنی با ضمانت کیفیت و اصالت، می توانید قطعه مورد نظر خود را مستقیماً از مجموعه بهنیکو تهیه کنید و از مشاوره تخصصی انتخاب ظرفیت بهره مند شوید.
روش های ظاهری و چشمی برای تشخیص سریع خرابی خازن
همیشه نیاز به ابزار نیست؛ گاهی ظاهر خازن داد می زند که خراب است! قبل از تست الکتریکی به این موارد دقت کنید:
- تورم و باد کردگی: سقف یا بدنه استوانه ای خازن برآمده و دفرمه شده است.
- نشت مایع یا الکترولیت: مواد شیمیایی یا روغن از داخل خازن به بیرون نشت کرده است.
- سوختگی پایه ها: ترمینال ها یا سیم های متصل به خازن سیاه شده یا آثاری از جرقه روی آن هاست.
نکات کلیدی در تست خازن بدون باز کردن کامل تابلو
برای عیب یابی سریع در تابلوی برق، نیازی نیست کل شینه ها و سیم کشی ها را دمونتاژ کنید.
ترفندهای عیب یابی سریع برای تکنسین ها و کاربران خانگی
تنها کافی است فیوز مینیاتوری ورودی آن بخش را قطع کنید، از دشارژ بودن خازن مطمئن شوید و سپس فقط یکی از سیم های متصل به ترمینال خازن را جدا کنید. جدا کردن حداقل یک سیم باعث می شود که مدارِ موازیِ تابلو یا سیم پيچ موتور، روی نتیجه تست مولتی متر اثر نگذارد و خطایی در خواندن ظرفیت رخ ندهد.
زمان تعویض خازن چه موقع است؟ (تست افت ظرفیت خازن)
حتی اگر دستگاه شما در حال حاضر کار می کند، اگر در بررسی های دوره ای متوجه شدید ظرفیت خازن بیش از ۱۰ الی ۱۵ درصد نسبت به مقدار اسمی خود کاهش یافته است، منتظر سوختن کامل آن نمانید. این تست افت ظرفیت خازن به شما هشدار می دهد که قطعه به پایان عمر خود نزدیک شده و برای جلوگیری از آسیب به موتور، همین حالا زمان تعویض خازن است.
سوالات متداول (FAQ)
1. آیا می توان تست خازن را بدون مولتی متر انجام داد؟
بله، روش های سنتی مثل تست جرقه (اتصال کوتاه کردن لحظه ای دو پایه خازن بعد از شارژ با برق مستقیم) وجود دارد؛ اما این روش بسیار خطرناک است، به خازن آسیب می زند و اصلاً میزان افت ظرفیت را نشان نمی دهد. استفاده از آموزش تست خازن به زبان ساده با مولتی متر، امن ترین و علمی ترین راه است.
2. علت باد کردن یا نشت مایع از خازن چیست؟
دلیل اصلی آن افزایش بیش از حد دمای داخلی خازن به خاطر نوسانات شدید ولتاژ، هارمونیک های مدار، یا کار کشیدن بیش از حد مجاز از قطعه است که باعث تبخیر الکترولیت داخل آن می شود.
3. تفاوت تست خازن AC (کولر و موتور) با خازن DC چیست؟
خازن های DC قطبیت دارند (مثبت و منفی) و باید پراب ها را درست وصل کنید و ولتاژ کاری کمتری دارند. خازن های AC (مانند خازن راه انداز کولر) قطب مثبت و منفی ندارند و پراب ها را از هر طرف وصل کنید فرقی در نتیجه تست با مولتی متر ایجاد نمی کند.
4. آیا تست خازن روی برد با مولتی متر امکان پذیر است یا باید آن را جدا کنیم؟
خیر، برای تشخیص خرابی خازن به صورت دقیق، حتماً باید حداقل یک پایه آن را از روی برد لحیم کاری جدا کنید یا سیم متصل به آن را بردارید؛ زیرا قطعات همکار روی برد (مثل مقاومت ها و دیودها) مسیر جریان مولتی متر را تغییر داده و عدد اشتباه نشان می دهند.
5. خطای استاندارد در ظرفیت خازن چقدر است و چه زمانی خازن باید تعویض شود؟
روی اکثر خازن ها عبارتی مثل ±5 درج شده است. اگر خازن شما فراتر از این درصد اعلام شده افت ظرفیت داشت، خراب است و باید تعویض گردد.
جمع بندی و اقدامات بعدی پس از عیب یابی خازن
در این راهنمای کاربردی، با نحوه تست خازن به کمک دو ابزار کلیدی یعنی مولتی متر دیجیتال و کلمپ متر آشنا شدیم. تشخیص به موقع خازن های معیوب نه تنها از خرابی های پرهزینه در موتورهای الکتریکی و سیستم های سرمایشی جلوگیری می کند، بلکه راندمان مصرف انرژی سیستم شما را نیز در بالاترین سطح نگه می دارد. اگر پس از انجام این مراحل متوجه افت ظرفیت یا سوختن قطعه شدید، حتماً خازن جدیدی با دقیقاً همان مشخصات ولتاژ (V) و ظرفیت (𝜇F) خریداری و جایگزین کنید.
