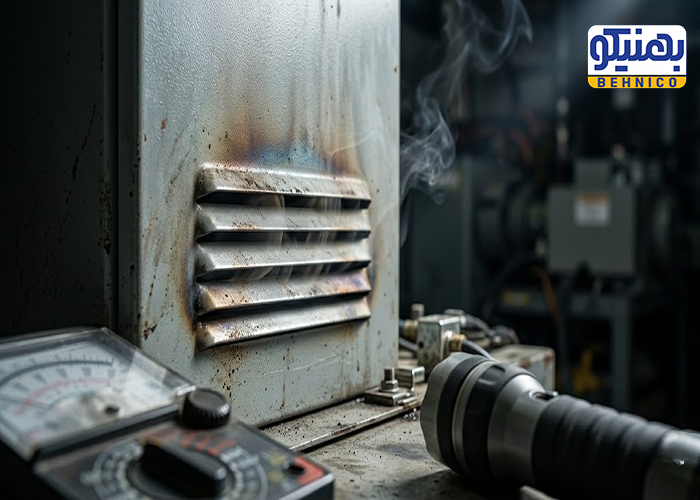

عیب یابی تابلو خازن؛ راهنمای شناسایی و رفع صدای وزوز و بوی غیرعادی
برای تکنسین های نگهداری و تعمیرات (نت) در واحدهای صنعتی، اتاق برق قلب تپنده کارخانه است. در این میان، بانک های خازنی به دلیل ماهیت عملکردی و کار زیر بار مداوم، از حساس ترین تجهیزات هستند. بروز هرگونه نشانه غیرعادی مانند صدای وزوز تابلو برق یا استشمام بوی سوختگی، یک زنگ خطر جدی است که در صورت نادیده گرفته شدن می تواند به انفجار خازن، آتش سوزی در سلول ها و تحمیل خسارت های سنگین مالی ناشی از جریمه توان راکتیو منجر شود.
این مقاله یک راهنمای کاملاً کاربردی و راهبردی برای عیب یابی تابلو خازنی است تا به شما کمک کند منشأ دقیق صداها و بوهای مشکوک را شناسایی و پیش از وقوع حادثه، آن ها را برطرف کنید.
چرا صدای هوم (Humming) در بانک خازنی شنیده می شود؟
شنیده شدن صدا از تجهیزات الکتریکی تا حدی طبیعی است، اما تغییر در فرکانس یا شدت این صدا مشخصاً نشان دهنده یک تغییر رفتار در مدار است. در بانک های خازنی، صدای هوم خازن معمولاً ناشی از لرزش های مکانیکی ظریف در بدنه خازن یا هسته رآکتورها (در صورت وجود فیلتر هارمونیک) تحت تأثیر میدان های مغناطیسی و جریان های متناوب است.
تفاوت صدای کارکرد طبیعی با صدای خطای سیستم
- صدای طبیعی: یک صدای یکنواخت، بسیار ضعیف و بدون نوسان (شبیه به ویزویز ملایم ترانسفورماتورها) که با فاصله گرفتن از تابلو دیگر به گوش نمی رسد.
- صدای خطا: صدای وزوز شدید، خشن، متناوب یا شبیه به زوزه (سوت ممتد) که با لرزش بدنه سلول همراه است و با ورود پله های جدید خازن به مدار، شدت آن تغییر می کند.
آیا صدای وزوز همیشه نشانه خرابی خازن است؟
خیر! این یک باور غلط است که به محض شنیدن صدا، تکنسین اقدام به تعویض خازن کند. علت صدای تابلو خازن همیشه مستقیماً به خرابی خودِ خازن مربوط نمی شود. در بسیاری از موارد، خازن ها کاملاً سالم هستند و صدا ناشی از پدیده های شبکه (مانند هارمونیک ها) یا ضعف در اتصالات مکانیکی و شمش بندی هاست که در ادامه آن ها را کالبدشکافی می کنیم.
👇 مجموعه خازن های صنعتی که باعث کاهش مصرف برق مجموعه شما می شود:
ریشه یابی تخصصی صدا در تابلو خازن
به طور کلی، سه عامل اصلی عامل ایجاد صداهای غیرعادی در هنگام عیب یابی تابلو خازن هستند:

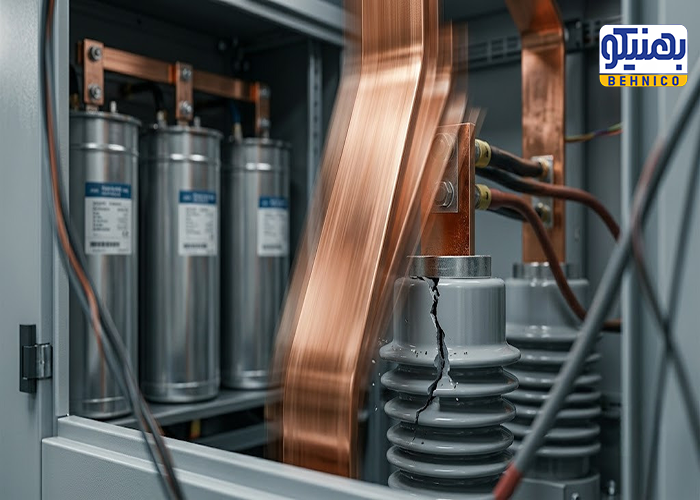

۱. پدیده تشدید (Resonance)؛ قاتل خاموش در عیب یابی تابلو خازنی
یکی از پیچیده ترین مسائل در شبکه، رزونانس در بانک خازنی است. وقتی فرکانس طبیعی بانک خازنی با فرکانس یکی از هارمونیک های تولید شده توسط تجهیزات غیراخطی (مثل اینورترها، درایوها و کوره القایی) برابر شود، پدیده تشدید رخ می دهد.
در حالت رزونانس، جریان و ولتاژ هارمونیکی به شدت آمپلی فای (تقویت) می شوند. این جریان های جفت شده ی شدید، نیروی الکترودینامیکی بزرگی به سیم ها و شمش ها وارد کرده و آن ها را به نوسان درمی آورند که نتیجه آن یک صدای وزوز شدید و دلهره آور است. پدیده تشدید اگر مهار نشود، در کمتر از چند ساعت باعث انفجار خازن ها می شود.

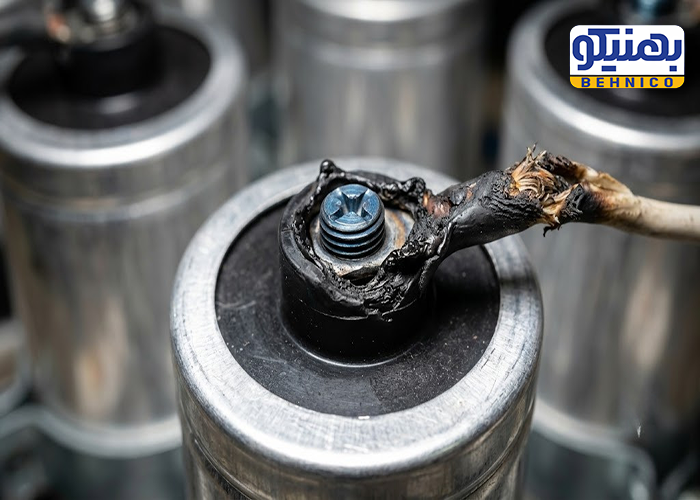

۲. بررسی شل بودن اتصالات شمش ها و ترمینال های خازن
ساده ترین و در عین حال شایع ترین علت صدا، شل بودن اتصالات تابلو برق است. عبور جریان های سلفی و خازنی به صورت متناوب، نیروهای جاذبه و دافعه مغناطیسی ناچیزی ایجاد می کند. اگر پیچ ترمینال خازن ها، شمش بندی ها یا پایه های کنتاکتورها با گشتاور مناسب (توسط آچار تورک) سفت نشده باشند، این نیروها باعث ویبره و لرزش شدید قطعات روی یکدیگر می شوند. این لرزش مکانیکی مکرر، صدای وزوز یا تق تق ریزی ایجاد می کند که به مرور زمان به دلیل ایجاد آرک های ریز، محل اتصال را ذوب می کند.
۳. تخلیه جزئی (Partial Discharge) و صدای جرقه در داخل سلول
اگر عایق داخلی خازن سه فاز دچار پیرشدگی یا آسیب شده باشد، یا فواصل خزشی (Creepage) بین شمش ها به دلیل نشستن گرد و غبار و رطوبت کاهش یافته باشد، پدیده تخلیه جزئی رخ می دهد. این پدیده با صدای شبیه به «جلز ولز» یا جرقه های بسیار ریز و پیاپی همراه است و معمولاً در ولتاژهای بالا شدیدتر می شود.
🟢 آیا عیب یابی و تعویض مکرر خازن ها کلافه تان کرده است؟ سیستم شما نیاز به اصلاح دارد!
صدای وزوز شدید و سوختن مداوم قطعات، نشانه طراحی نادرست سیستم است. عیبیابی مقطعی فایده ای ندارد؛ کارخانه شما به یک خازن گذاری اصولی، مهندسی شده و مجهز به فیلترهای ضد رزونانس نیاز دارد تا علاوه بر پایداری شبکه، کاهش مصرف برق با خازن را به حداکثر برساند. برای بازطراحی، اورهال یا ارزیابی تخصصی بانک خازنی خود، روی دانش فنی متخصصان بهنیکو حساب کنید.
بررسی بوهای غیرعادی در تابلو خازن
استشمام هرگونه بوی غیرعادی از سلول های بانک خازنی، نشان دهنده خطری قریب الوقوع است. تکنسین نت باید بتواند نوع بو را تفکیک کند:
۱. علت بوی سوختگی تابلو خازن و شناسایی منشأ آن
بوی سوختگی تند و شبیه به پلاستیک سوخته، نشان دهنده داغ شدن شدید عایق سیم ها یا قطعات پلیمری است. منشأ این بو معمولاً عبور جریان بیش از حد (Overcurrent) به دلیل تزریق هارمونیک ها به خازن، یا بالا رفتن مقاومت تماس در اتصالات سست است که دما را به شدت بالا برده و روکش سیم ها را ذوب می کند.

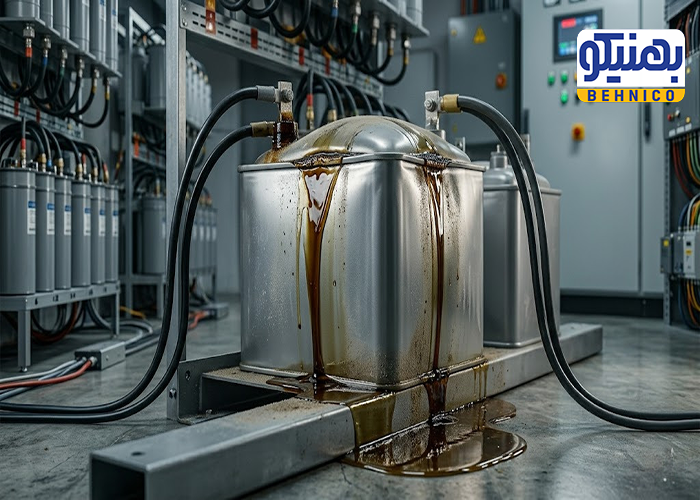

۲. نشت روغن خازن؛ نشانه ها و خطرات نادیده گرفته شده
خازن های روغنی قدیمی یا حتی برخی خازن های گاز/رزین حاوی مواد دی الکتریک مایع هستند. در اثر اضافه ولتاژ یا داغ شدن خازن، فشار داخلی بدنه بالا رفته و مکانیزم ضد انفجار (Pressure Disconnector) عمل می کند یا بدنه دچار ترکخوردگی می شود. نشت این مایع بویی شبیه به بوی روغن داغ، تیز یا مواد شیمیایی خاص ایجاد می کند. خازنی که نشت روغن دارد فوراً باید از مدار خارج شود.
۳. داغ شدن بیش از حد کنتاکتورهای خازنی و ذوب شدن عایق سیم ها
کنتاکتورهای خازنی دارای مقاومت های پیش وصل (Pre-charge) هستند تا جریان هجومی اولیه را محدود کنند. اگر این مقاومت ها مستهلک شوند یا پلاتین های کنتاکتور به دلیل خال زدن دچار چسبندگی شوند، کنتاکتور به شدت داغ شده، بوی سوختگی شدیدی تولید می کند و حتی ممکن است باعث سوختن رگولاتور خازن به دلیل ارسال خطاهای مداوم شود.
🟢 خازن های سوخته، علت اصلی جریمه های سنگین در فیش برق کارخانه شما هستند!
اگر در فرآیند عیب یابی به خازن های معیوب یا مستهلک برخورد کرده اید، تعویض به موقع آن ها تنها راه تضمین کاهش مصرف برق با خازن و صفر کردن جریمه های راکتیو است. مجموعه بهنیکو به عنوان تامین کننده تخصصی تجهیزات بانک خازنی، بهترین قیمت خرید خازن کارخانه را بدون واسطه و با گارانتی معتبر به شما ارائه می دهد.
راهنمای عملی برای تکنسین ها (چک لیست نگهداری)
برای مدیریت بحران و پیشگیری از حوادث، رعایت این پایش های فنی الزامی است:
چک لیست گام به گام بازرسی دوره ای برای جلوگیری از رزونانس در بانک خازنی
- آنالیز هارمونیکی شبکه: به صورت دوره ای با استفاده از پاور آنالایزر، میزان THD ولتاژ و جریان را اندازه گیری کنید. اگر THD جریان بالای %8 تا %10 باشد، حتماً باید از رآکتورهای فیلتر هارمونیک (De-tuned Reactors) استفاده کنید.
- آچارکشی دوره ای اتصالات: هر ۶ ماه یک بار، کل سیستم را بی برق کرده، خازن ها را دشارژ کنید و تمامی ترمینال ها و اتصالات شمش ها را با آچار تورک سفت کنید.
- کنترل سیستم تهویه: اطمینان حاصل کنید که فن های تابلو به درستی کار می کنند و مسیر گردش هوا باز است. دمای بالای محیط، سرعت خرابی خازن سه فاز را دو برابر می کند.
نحوه استفاده از دوربین ترموگرافی برای یافتن اتصالات سست
بهترین روش برای پیدا کردن اتصالات شل بدون قطع برق، استفاده از دوربین حرارتی (ترموویژن) است. در تصویر ترموگرافی، هر نقطهای که مقاومت تماس بالایی داشته باشد (مثل ترمینال شل) به صورت نقطه داغ (Hot Spot) با رنگ سفید یا قرمز درخشان دیده می شود. اختلاف دمای بیش از ۱۰ درجه سانتی گراد بین دو فاز مجاور، نشان دهنده نیاز فوری به آچارکشی است.
چک لیست سریع عیب یابی بانک خازنی
نشانه خطا | علت احتمالی | اقدام اصلاحی |
صدای وزوز ممتد و شدید | پدیده تشدید / رزونانس در بانک خازنی | سنجش هارمونیک ها و نصب رآکتور فیلتر (De-tuned) |
صدای تق تق، ویزویز یا لرزش شمش | شل بودن اتصالات و ترمینال های خازن | بی برق کردن مدار، دشارژ خازن و آچارکشی با آچار تورک |
بوی تند پلاستیک یا سیم سوخته | داغ شدن بیش از حد کنتاکتور یا سیم ها | بررسی پلاتین کنتاکتور، تعویض کابل های آسیب دیده |
بوی تیز شیمیایی + تورم بدنه | نشت دی الکتریک (روغن یا رزین) خازن | خارج کردن فوری پله خازنی از مدار و تعویض خازن خراب |
سوالات متداول (FAQ)
1. علت داغ شدن بیش از حد بدنه خازن چیست؟
علت اصلی داغ شدن بدنه، جریان های هارمونیکی بالا، اضافه ولتاژ مداوم شبکه و یا نزدیک شدن خازن به پایان عمر مفید خود (افزایش مقاومت داخلی ESR) است. همچنین خرابی فن های تهویه سلول نیز این مشکل را تشدید می کند. دمای بدنه خازن نباید از حدود ۵۵ درجه سانتی گراد فراتر رود.
2. اگر تابلو خازن صدای سوت ممتد بدهد چه باید کرد؟
صدای سوت ممتد و فرکانس بالا معمولاً نشانه حضور هارمونیک های مرتبه بالا (مثل هارمونیک ۱۱ یا ۱۳) و رخ دادن پدیده تشدید جزئی است. فوراً پله خازنی مربوطه را به صورت دستی از مدار خارج کرده و وضعیت هارمونیک های شبکه را با پاور آنالایزر چک کنید.
3. آیا شل بودن ترمینال خازن می تواند باعث آتش سوزی شود؟
بله، قطعاً. شل بودن ترمینال باعث افزایش مقاومت در نقطه اتصال می شود. طبق قانون جول (P = R ⋅I²)، با توجه به جریان بالای خازن ها، این مقاومتِ ناچیز حرارت بسیار بالایی تولید می کند که منجر به ذوب شدن ترمینال، ایجاد آرک شدید و در نهایت آتش سوزی گسرتده در تابلو می شود.
4. تفاوت صدای ویبره ناشی از فن با صدای وزوز الکتریکی چیست؟
صدای فن یک صدای مکانیکی یکنواخت است که با قطع و وصل شدن پله های خازن تغییر نمی کند و فرکانس پایینی دارد (صدای لرزش ورق بدنه). اما صدای وزوز الکتریکی با ورود خازن ها به مدار به شدت تغییر کرده و صدایی تیزتر و شبیه به صدای ترانسفورماتورهای تحت بار شدید دارد.
نتیجه گیری
عیب یابی تابلو خازنی نیازمند رویکردی پیشگیرانه و مبتنی بر شناخت دقیق رفتارهای شبکه است. صدای وزوز یا بوی غیرعادی در بانک خازنی را هرگز نباید یک مسئله ساده تلقی کرد. با اجرای یک برنامه منظم برای بررسی پدیده تشدید، آچارکشی اتصالات شمش ها و پایش حرارتی، می توانید پایداری سیستم برق کارخانه را تضمین کرده و هزینه نگهداری تجهیزات فشار ضعیف خود را به حداقل برسانید.
