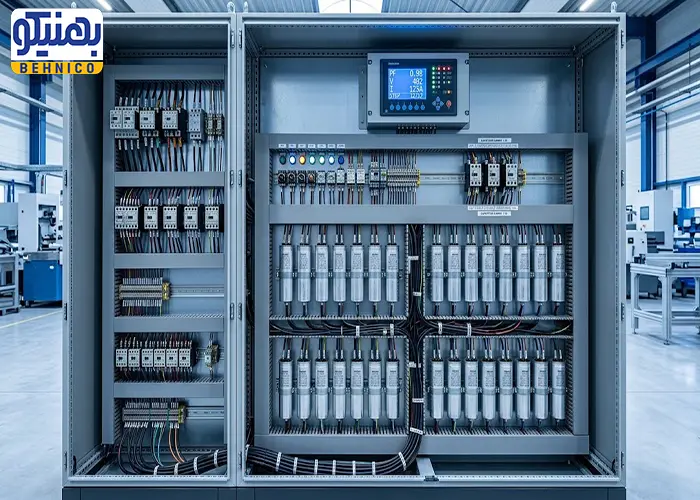

تجهیزات بانک خازنی: راهنمای کامل اجزا و انتخاب هر قطعه

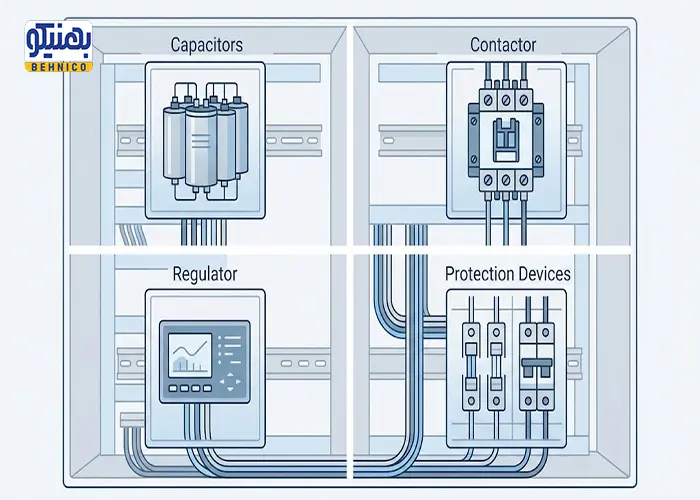

چرا انتخاب درست هر قطعه مهم‌ تر از چیزی است که فکر می‌ کنید؟

خیلی از کسب‌ وکارها فکر می‌ کنند بانک خازنی فقط «خرید چند خازن» است. اما در عمل، انتخاب اشتباه یک قطعه می‌ تواند کل سرمایه‌ گذاری را بی‌ اثر کند:

• کنتاکتور نامناسب در برابر جریان هجومی خازن دوام نمی‌ آورد و طی چند ماه خراب می‌ شود.

• رگولاتور با تعداد پله ناکافی، ضریب توان را به‌ درستی تنظیم نمی‌ کند.

• نبود راکتور سری در شبکه‌ های آلوده به هارمونیک، می‌ تواند به انفجار خازن منجر شود.

به همین دلیل، «انتخاب» به‌ اندازه «نصب» اهمیت دارد و نباید صرفاً بر اساس قیمت تصمیم گرفت.

نمی‌ دونید کدوم قطعه برای پروژه شما مناسبه؟ کارشناسان بهنیکو می‌ تونن قبل از خرید، مصرف و شرایط شبکه شما رو بررسی کنن تا مطمئن بشید سرمایه‌ گذاریتون درسته. مشاوره رایگان بگیرید.

چگونه ظرفیت موردنیاز بانک خازنی را تعیین کنیم؟

پیش از انتخاب هر قطعه، باید بدانید چه ظرفیتی (بر حسب kVAR) نیاز دارید. این ظرفیت با فرمول ساده زیر محاسبه می‌ شود:

Qc = P × (tan φ قدیم − tan φ جدید)

که در آن P توان اکتیو مصرفی، φ قدیم زاویه ضریب توان فعلی و φ جدید زاویه ضریب توان هدف (معمولاً بالای ۰.۹۵) است.

چند مثال کاربردی

• یک کارگاه تولیدی با موتورهای صنعتی و ضریب توان فعلی ۰.۷۵، معمولاً به ظرفیتی معادل ۴۰ تا ۶۰ درصد توان اکتیو مصرفی نیاز دارد.

• یک ساختمان تجاری با بار عمدتاً روشنایی و تهویه، معمولاً به ظرفیت کمتری نسبت به کارخانه صنعتی نیاز دارد.

• در صنایعی با بار متغیر (مثل خطوط تولید با روشن/خاموش مکرر تجهیزات)، بانک خازنی اتوماتیک با پله‌ بندی مناسب ضروری‌ تر است.

محاسبه دقیق ظرفیت، معمولاً نیازمند بررسی قبض برق و آنالیز مصرف واقعی است، نه فقط یک فرمول کلی.

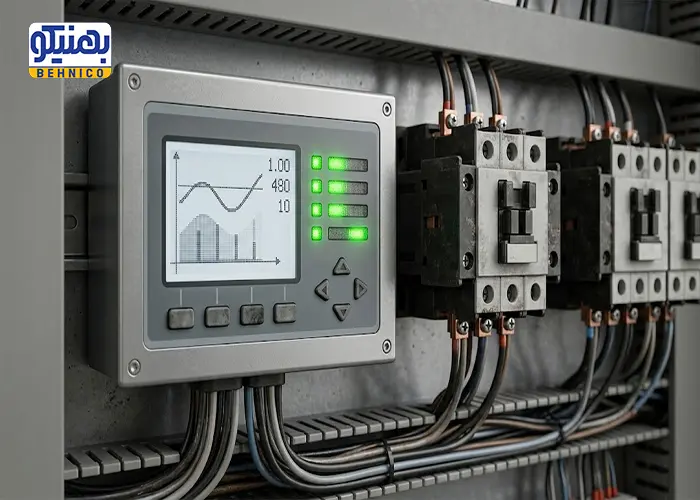

چگونه رگولاتور و کنتاکتور مناسب را انتخاب کنیم؟

فاکتورهای انتخاب رگولاتور

• تعداد پله: باید حداقل به‌ اندازه تعداد پله‌ های خازنی تابلو خروجی فرمان داشته باشد.

• قابلیت هارمونیک‌ گیری: در شبکه‌ های آلوده به هارمونیک (اینورتر، درایو، یو‌پی‌ اس)، رگولاتور باید امکان اندازه‌ گیری هارمونیک داشته باشد.

• دقت اندازه‌ گیری و ولتاژ کاری: باید متناسب با ولتاژ شبکه شما باشد.

فاکتورهای انتخاب کنتاکتور

• کنتاکتور باید از نوع مخصوص بار خازنی (AC6b) باشد، نه کنتاکتور معمولی موتوری

• وجود مقاومت‌ های پیش‌ شارژ برای کنترل جریان هجومی خازن ضروری است

برای توضیح فنی کامل رگولاتور و کنتاکتور خازنی — شامل نحوه عملکرد مقاومت‌ های پیش‌ شارژ و الگوریتم‌ های کنترل رگولاتور — مقاله " آناتومی کامل تابلو بانک خازنی: معرفی اجزا از رگولاتور تا کنتاکتور خازنی " را ببینید.

چه زمانی به بانک خازنی فیلتردار (هارمونیک‌ گیر) نیاز دارید؟

اگر در شبکه شما تجهیزات غیرخطی با توان بالا (اینورتر، یوپی‌ اس، درایو فرکانس متغیر، دستگاه جوشکاری) وجود دارد، یا میزان اعوجاج هارمونیکی ولتاژ (THDv) بیش از ۵ درصد است، باید از بانک خازنی مجهز به راکتور سری (فیلتر دی‌ تیون) استفاده کنید. در غیر این صورت، ریسک تشدید هارمونیکی و آسیب جدی به خازن‌ ها وجود دارد. جزئیات کامل این موضوع در مقاله آناتومی تابلو بانک خازنی توضیح داده شده است.

چک‌ لیست انتخاب تجهیزات بانک خازنی متناسب با پروژه شما

پیش از خرید، این موارد را بررسی کنید:

• ضریب توان فعلی و هدف شبکه مشخص شده است.

• ظرفیت موردنیاز (kVAR) با آنالیز مصرف واقعی محاسبه شده، نه تخمینی.

• نوع بار شبکه (ثابت یا متغیر) برای انتخاب بین تابلو ثابت و اتوماتیک بررسی شده است.

• وضعیت آلودگی هارمونیکی شبکه چک شده تا نیاز به راکتور سری مشخص شود.

• رگولاتور با تعداد پله کافی و قابلیت متناسب با شرایط شبکه انتخاب شده است.

• کنتاکتور از نوع مخصوص بار خازنی (AC6b) است.

• تجهیزات حفاظتی (فیوز، بریکر، مقاومت تخلیه) در طراحی لحاظ شده‌ اند.

این چک‌ لیست رو برای پروژه خودتون کامل نمی‌ دونید؟ مجموعه بهنیکو با آنالیز واقعی مصرف شما، ترکیب دقیق تجهیزات موردنیازتون رو مشخص می‌ کنه.

اشتباهات رایج در انتخاب تجهیزات بانک خازنی

• خرید بر اساس قیمت، نه کیفیت: خازن یا کنتاکتور ارزان‌قیمت معمولاً عمر کوتاه‌ تری دارد و در میان‌ مدت هزینه بیشتری تحمیل می‌ کند.

• نادیده گرفتن هارمونیک شبکه: نصب بانک خازنی بدون فیلتر در شبکه آلوده، ریسک انفجار خازن را افزایش می‌ دهد.

• انتخاب رگولاتور با پله ناکافی: باعث تنظیم نادرست ضریب توان و سوییچینگ بیش‌ازحد می‌ شود.

• نادیده گرفتن سیستم تهویه تابلو: دمای بالا مستقیماً عمر خازن‌ ها را کاهش می‌ دهد.

جمع‌ بندی

انتخاب تجهیزات بانک خازنی، فرآیندی فراتر از خرید چند خازن است. ظرفیت درست، رگولاتور و کنتاکتور متناسب، و در نظر گرفتن وضعیت هارمونیکی شبکه، سه فاکتوری هستند که تعیین می‌ کنند سرمایه‌ گذاری شما در بلندمدت نتیجه بدهد یا به تعمیرات مکرر ختم شود. برای بررسی دقیق‌ تر هر قطعه، مقاله‌ های اجزای تابلو بانک خازنی و آناتومی کامل بانک خازنی را مطالعه کنید.

اگر می‌ خواهید مطمئن شوید کدام ترکیب از تجهیزات دقیقاً متناسب با پروژه شماست، کارشناسان بهنیکو می‌ توانند مصرف شما را آنالیز کرده و بهترین ترکیب تجهیزات را پیشنهاد دهند.

سوالات متداول

1. آیا برای هر پروژه‌ ای به بانک خازنی فیلتردار نیاز است؟

خیر. فقط در شبکه‌ هایی که تجهیزات غیرخطی (اینورتر، یوپی‌اس، درایو) دارند یا اعوجاج هارمونیکی بالای ۵ درصد است، استفاده از بانک خازنی فیلتردار (با راکتور سری) ضروری می‌ شود. در شبکه‌های بدون آلودگی هارمونیکی، بانک خازنی معمولی کافی است.

2. چه زمانی باید سراغ رگولاتور دیجیتال یا فازی برویم؟

وقتی شبکه شما بار متغیر و پیچیده دارد، یا به دقت بالا و قابلیت آنالیز هارمونیک نیاز دارید، رگولاتورهای دیجیتال یا فازی گزینه بهتری هستند. برای شبکه‌ های ساده‌ تر با بار نسبتاً ثابت، رگولاتور استاندارد معمولاً کافی است.

3. هزینه تقریبی یک تابلو بانک خازنی کامل چقدر است؟

هزینه به عواملی مثل ظرفیت موردنیاز (kVAR)، نوع کنترل (ثابت، دستی یا اتوماتیک)، و نیاز به فیلتر هارمونیک بستگی دارد. برای برآورد دقیق، بهتر است پس از آنالیز مصرف واقعی، استعلام قیمت متناسب با پروژه خودتان بگیرید.
