بسیاری از صاحبان کسب وکار برای فرار از جریمه راکتیو، بانک خازنی (Capacitor Bank) نصب می کنند؛ اما بعد از مدتی با مشکلی تازه روبه رو می شوند: اضافه جبرانسازی بانک خازنی. این پدیده زمانی رخ می دهد که توان راکتیو خازنی تزریق شده به شبکه، بیش از نیاز واقعی بار (Load) باشد و ضریب قدرت (Power Factor) به جای عقب ماندگی، پیش افتاده شود. نتیجه، افزایش ولتاژ، گرم شدن خازن ها و در بسیاری موارد جریمه ای جدید از سوی شرکت برق است دقیقاً همان چیزی که قرار بود از آن اجتناب شود. یکی از رایج ترین دلایل این مشکل، پله بندی نادرست خازن در طراحی یا بهره برداری بانک خازنی است. در این راهنما، نشانه ها، علل و روش های عملی جلوگیری از اضافه جبرانسازی را بررسی می کنیم.
اضافه جبرانسازی بانک خازنی چیست؟
اضافه جبرانسازی (Over-compensation) به وضعیتی گفته می شود که ظرفیت خازنی فعال در بانک خازنی، بیشتر از توان راکتیو مصرفی بار است. در این حالت جریان از حالت تأخیر (Lagging) خارج شده و به حالت پیش افتاده می رود؛ یعنی شبکه به جای مصرف توان راکتیو، آن را به سمت پست برق پس می فرستد. این وضعیت هم برای تجهیزات داخلی کارخانه و هم برای شبکه توزیع مضر است.
تفاوت جبرانسازی مناسب و اضافه جبرانسازی
جبرانسازی مناسب، ضریب قدرت را در بازه ای نزدیک به یک (معمولاً ۰.۹۵ تا ۰.۹۸ تأخیری) نگه می دارد و متناسب با نوسان بار تغییر می کند. در مقابل، اضافه جبرانسازی زمانی رخ می دهد که این تناسب از بین برود معمولاً در ساعات کم باری که بخشی از خازن ها هنوز به شبکه بانک خازنی متصل هستند.
نشانه ها و علائم اضافه جبرانسازی بانک خازنی
تشخیص زودهنگام این مشکل می تواند از آسیب جدی به تجهیزات جلوگیری کند. مهم ترین نشانه ها عبارت اند از:

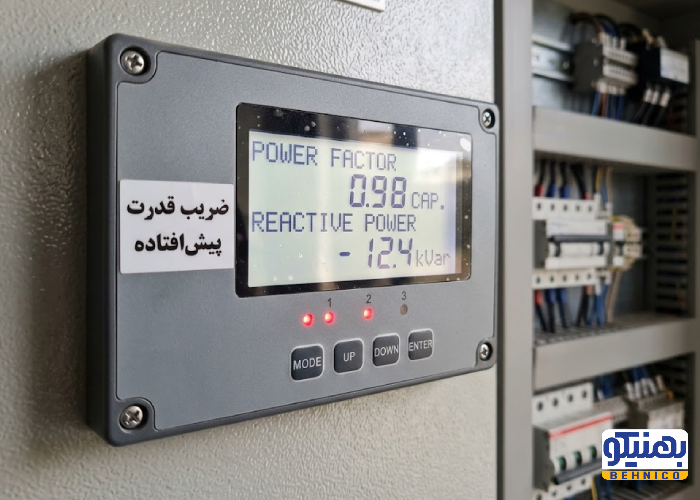

- نمایش ضریب قدرت پیش افتاده (Leading PF) روی کنتور یا کنترلر
- افزایش غیرعادی ولتاژ در تابلوی برق، به خصوص در ساعات کم باری
- گرم شدن بیش از حد خازن ها یا صدای غیرعادی از تابلو
- روشن و خاموش شدن مکرر پله های خازنی توسط کنترلر (نوسان پله ها)
- دریافت صورتحساب با جزء «انرژی راکتیو پیش افتاده» از شرکت برق
علل اصلی بروز اضافه جبرانسازی
- پله بندی نادرست خازن (Incorrect Capacitor Staging)
اگر بانک خازنی با پله های بزرگ و غیرمتناسب طراحی شده باشد مثلاً چند پله ۲۵ کیلوواری به جای ترکیبی از پله های کوچک تر کنترلر نمی تواند دقیق ترین ترکیب را برای هر لحظه از بار انتخاب کند. در نتیجه، در ساعاتی که بار کاهش می یابد، حتی کوچک ترین پله هم بیش از نیاز واقعی است و اضافه جبرانسازی رخ می دهد. استفاده از میکرو خازن در پله های اول می تواند این مشکل را تا حد زیادی برطرف کند.
- انتخاب ظرفیت نامناسب بانک خازنی نسبت به بار
طراحی بانک خازنی بدون بررسی دقیق پروفایل بار واحد صنعتی یا تجاری، یکی دیگر از علل شایع است. اگر ظرفیت کل خازن صنعتی بیشتر از حداکثر نیاز راکتیو واحد باشد، در بار کم همیشه اضافه جبرانسازی وجود خواهد داشت.
- تنظیم نادرست کنترلر (Target Power Factor)
بسیاری از کنترلرهای خازنی با مقدار هدف نادرست (مثلاً ۱.۰۰ به جای ۰.۹۵ تا ۰.۹۸) برنامه ریزی می شوند. تنظیم ضریب قدرت هدف روی عدد ۱ دقیقاً، حاشیه امنی برای نوسانات بار باقی نمی گذارد و احتمال ورود به ناحیه پیش افتاده را افزایش می دهد.
۴. کاهش بار در ساعات کم مصرف بدون قطع پله ها
در شیفت های کاری کوتاه یا تعطیلات، بار الکتریکی واحد به شدت کاهش می یابد اما اگر کنترلر یا سیستم به درستی کاهش مصرف برق با خازن را مدیریت نکند، پله های خازنی متصل باقی می مانند و اضافه جبرانسازی شکل می گیرد.
عواقب و خطرات اضافه جبرانسازی
نادیده گرفتن این مشکل هزینه های پنهانی به همراه دارد:

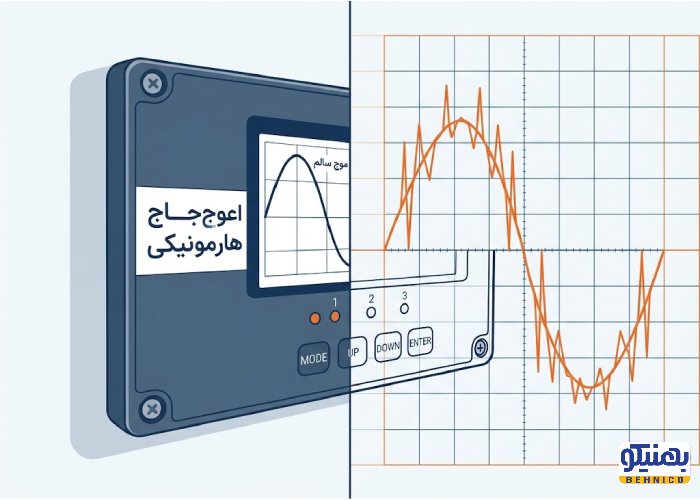

- رزونانس هارمونیکی (Harmonic Resonance): ترکیب نامناسب خازن و اندوکتانس شبکه می تواند فرکانس های هارمونیک را تقویت کند و به تجهیزات الکترونیکی حساس آسیب بزند.
- افزایش ولتاژ شبکه (Overvoltage): توان راکتیو اضافی، ولتاژ نقطه اتصال را بالا می برد و عمر مفید تجهیزات را کاهش می دهد.
- کاهش عمر خازن ها: فعال ماندن مداوم خازن ها بدون نیاز واقعی، فرسودگی زودرس دی الکتریک را تسریع می کند.
- جریمه راکتیو پیش افتاده: برخلاف تصور رایج، جریمه راکتیو فقط برای حالت تأخیری نیست؛ بسیاری از شرکت های برق برای انرژی راکتیو پیش افتاده هم جریمه در نظر می گیرند.

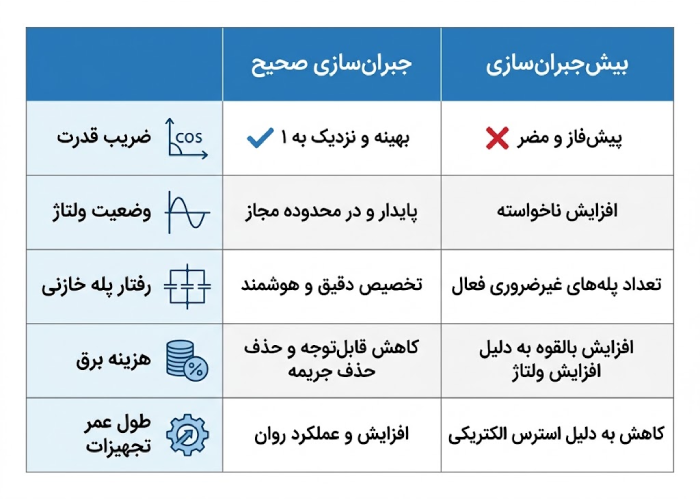

جدول مقایسه: جبرانسازی مناسب در برابر اضافه جبرانسازی
چگونه از اضافه جبرانسازی در بانک خازنی جلوگیری کنیم؟
- طراحی صحیح پله بندی بر اساس نوسان بار: ترکیب پله های بزرگ و کوچک (از جمله میکرو خازن برای تنظیم دقیق) به کنترلر اجازه می دهد در هر لحظه نزدیک ترین مقدار به نیاز واقعی را انتخاب کند.
- استفاده از کنترلر هوشمند با الگوریتم دقیق: کنترلرهای مدرن با قابلیت پیش بینی نوسان بار، احتمال ورود به ناحیه پیش افتاده را به شدت کاهش می دهند.
- پایش دوره ای ضریب قدرت: بررسی ماهانه یا فصلی داده های کنتور و مقایسه با پروفایل بار، امکان تشخیص زودهنگام انحراف را فراهم می کند.

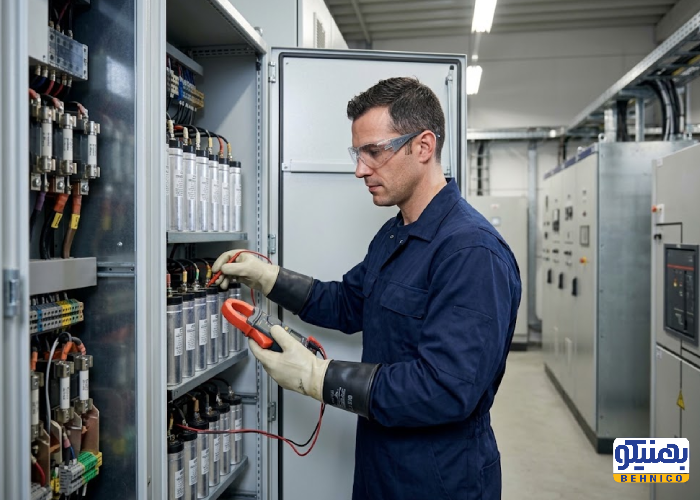

- بازرسی و سرویس دوره ای بانک خازنی: اطمینان از سالم بودن خازن گذاری و کنتاکتورها از رفتار غیرعادی پله ها جلوگیری می کند.
اگر مطمئن نیستید بانک خازنی فعلی شما به درستی پله بندی شده یا نه، تیم فنی بهنیکو می تواند پروفایل بار شما را بررسی و طرح اصلاحی ارائه دهد.
نقش پله بندی صحیح در کنترل بلندمدت اضافه جبرانسازی
در پروژه های صنعتی با بار متغیر، صرفاً افزایش تعداد پله ها کافی نیست؛ نسبت اندازه پله ها به یکدیگر اهمیت دارد. یک قاعده رایج در طراحی، استفاده از نسبت ۱:۲:۴ بین پله هاست تا کنترلر بتواند ترکیبات متنوعی از ظرفیت را بسازد. این رویکرد، به ویژه در کنار میکرو خازن برای پله اول، دقت تنظیم را به طور محسوسی بالا می برد و ریسک اضافه جبرانسازی را در ساعات کم باری از بین می برد.
اضافه جبرانسازی و هزینه؛ چرا باید جدی گرفت؟
تصمیم درباره قیمت خرید خازن نباید فقط بر اساس قیمت اولیه گرفته شود؛ طراحی نادرست می تواند هزینه جریمه، تعمیر و کاهش عمر تجهیزات را در بلندمدت چند برابر کند. در برخی واحدها، ترکیب بانک خازنی با ترانس کاهش مصرف برق نیز به تعادل بهتر بین جبرانسازی راکتیو و مدیریت مصرف کمک می کند.
نتیجه نهایی
اضافه جبرانسازی بانک خازنی مشکلی است که اغلب از چشم صاحبان کسب وکار پنهان می ماند، چون در نگاه اول همه چیز طبیعی به نظر می رسد. اما پله بندی نادرست خازن، تنظیم غلط کنترلر و نبود پایش دوره ای می تواند این پدیده را به یک هزینه پنهان و مخرب تبدیل کند. با طراحی اصولی، انتخاب تجهیزات مناسب و سرویس منظم، می توان از این مشکل به طور کامل پیشگیری کرد و از مزایای واقعی جبرانسازی توان راکتیو بهره برد.
برای دریافت ارزیابی رایگان وضعیت بانک خازنی و طراحی پله بندی اصولی، با کارشناسان بهنیکو در تماس باشید.
سوالات متداول کاربران
- آیا اضافه جبرانسازی هم مثل کمبود جبرانسازی جریمه دارد؟ بله. بسیاری از شرکت های برق برای انرژی راکتیو پیش افتاده (Leading) نیز مشابه حالت تأخیری، جریمه در نظر می گیرند.
- چگونه بفهمم بانک خازنی من دچار اضافه جبرانسازی شده است؟ مشاهده ضریب قدرت پیش افتاده روی کنتور یا کنترلر، افزایش ولتاژ در ساعات کم باری و نوسان مکرر پله ها از مهم ترین نشانه هاست.
- آیا می توان بانک خازنی موجود را بدون تعویض کامل اصلاح کرد؟ در بیشتر موارد بله؛ با اصلاح پله بندی، افزودن پله های کوچک تر یا به روزرسانی کنترلر می توان مشکل را بدون تعویض کل تجهیزات برطرف کرد.
- بهترین زمان برای بررسی ریسک اضافه جبرانسازی چه زمانی است؟ هنگام طراحی اولیه بانک خازنی، پس از هر تغییر در الگوی بار (مانند کاهش شیفت کاری) و به صورت دوره ای هر ۶ تا ۱۲ ماه.
- آیا استفاده از میکرو خازن واقعاً تفاوت ایجاد می کند؟ بله؛ میکرو خازن با ظرفیت کوچک، دقت تنظیم پله اول را افزایش می دهد و احتمال اضافه جبرانسازی در بار کم را به طور محسوسی کاهش می دهد.
