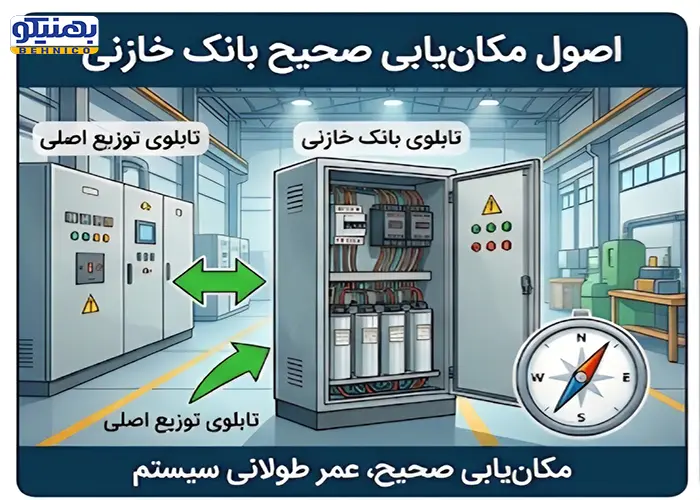

خیلی ها فکر می کنند «نصب درست» یعنی فقط سیم کشی دقیق و اتصالات محکم. اما یک نکته کمتر دیده شده وجود دارد: حتی بهترین سیم کشی هم اگر تابلوی بانک خازنی در محل نامناسبی قرار بگیرد، عمر کوتاهی خواهد داشت. این مقاله دقیقاً به همین موضوع می پردازد — کجا و با چه اصولی باید بانک خازنی را مستقر کرد.
چرا محل نصب به اندازه خود نصب اهمیت دارد؟
خازن ها نسبت به حرارت بسیار حساس هستند. هر چند درجه افزایش دما نسبت به دمای نامی، می‌تواند طول عمر خازن را به طور محسوسی کاهش دهد. محل نصب، مستقیماً تعیین می کند خازن ها در چه دمایی کار می کنند، چقدر در معرض رطوبت یا گردوغبار هستند، و چقدر دسترسی برای بازرسی دوره ای آسان است. به همین دلیل، مکان یابی صحیح، نه یک جزئیات فرعی، بلکه بخشی جدی از طراحی سیستم است.

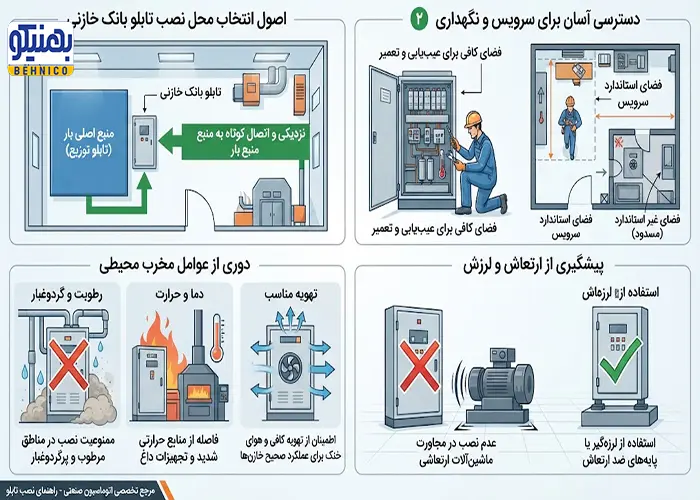

اصول انتخاب محل تابلوی بانک خازنی در ساختمان یا کارخانه
پیش از تعیین محل دقیق تابلو در نقشه ساختمان یا کارخانه، چند اصل کلی باید رعایت شود.
نزدیکی به منبع اصلی بار (کاهش افت ولتاژ و تلفات کابل)
هرچه تابلوی بانک خازنی به تابلوی اصلی یا منبع بار نزدیک تر باشد، طول کابل کشی و تلفات ناشی از آن کمتر می شود. فاصله زیاد، علاوه بر هزینه کابل بیشتر، می‌تواند افت ولتاژ غیرضروری ایجاد کند.
دسترسی برای بازرسی و تعمیرات دوره ای
محل نصب باید به گونه ای باشد که تکنسین بتواند بدون مانع، درب تابلو را باز کند، نمایشگر رگولاتور را ببیند و در صورت نیاز، پله معیوب را به راحتی تعویض کند. تابلوهایی که در گوشه های تنگ یا پشت تجهیزات دیگر نصب می شوند، نگهداری را به شدت دشوار می کنند.
دوری از محیط های مرطوب، پرگردوغبار یا در معرض ارتعاش
رطوبت باعث خوردگی اتصالات و کاهش مقاومت عایقی می شود. گردوغبار، به خصوص در صنایعی مثل سیمان یا فولاد، می تواند مسیر گردش هوا را مسدود کند. ارتعاش مداوم هم در بلندمدت باعث شل شدن پیچ ها و اتصالات می شود.

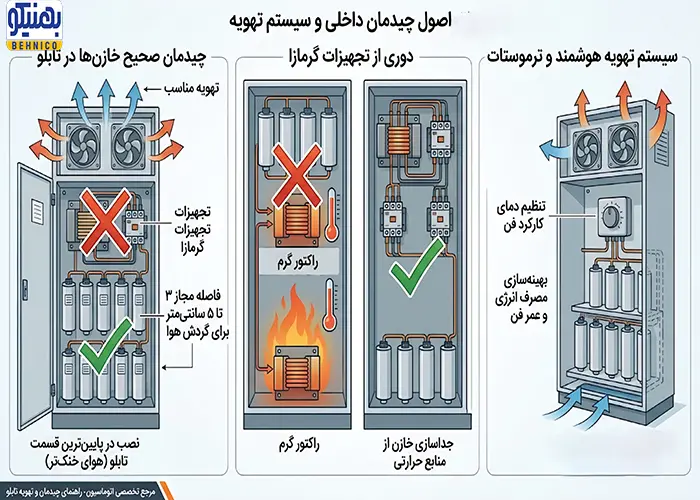

اصول چیدمان داخلی: کجای تابلو باید خازن قرار بگیرد؟
علاوه بر محل کلی تابلو در ساختمان، چیدمان داخلی خود تابلو هم تاثیر مستقیمی بر عمر خازن ها دارد.
نصب در پایین ترین قسمت تابلو (هوای خنک تر)
هوای گرم به طور طبیعی بالا می رود؛ به همین دلیل، پایین ترین قسمت تابلو معمولاً خنک ترین نقطه است و بهترین محل برای نصب خازن ها محسوب می شود.
فاصله مجاز بین خازن ها برای گردش هوا
بین بدنه خازن های سیلندری باید فاصله کافی (معمولاً حداقل ۳ تا ۵ سانتی متر) رعایت شود تا هوا بتواند آزادانه بین آن ها جریان پیدا کند و حرارت تجمع نیابد.
دوری از تجهیزات گرمازا مثل راکتور و کنتاکتور
تجهیزاتی مثل راکتور سری یا کنتاکتور، خودشان حرارت تولید می کنند. قرار دادن خازن ها مستقیماً زیر یا نزدیک این تجهیزات، حرارت اضافه ای به آن ها تحمیل می کند که در بلندمدت عمرشان را کاهش می دهد.
اگر مطمئن نیستید محل فعلی بانک خازنی شما استاندارد است یا نه، کارشناسان بهنیکو می توانند آن را رایگان ارزیابی کنند.
نقش تهویه و دما در انتخاب محل نصب
مکان یابی مناسب، بدون تهویه کافی کامل نمی شود. استفاده از فن های مکنده در قسمت بالای تابلو و فیلترهای ورود هوا در پایین، به خروج حرارت و جلوگیری از ورود گردوغبار کمک می کند. ترموستات برای کنترل خودکار فن ها نیز هم مصرف انرژی را بهینه می کند و هم عمر تجهیزات تهویه را افزایش می دهد.
اشتباهات رایج در مکان یابی بانک خازنی
نصب خازن ها در بالای تابلو، جایی که هوای گرم جمع می شود
قرار دادن تابلو نزدیک کوره، موتور بزرگ یا سایر منابع حرارتی کارخانه
انتخاب محلی که دسترسی برای سرویس دوره ای را دشوار می کند
نادیده گرفتن رطوبت یا گردوغبار محیط در انتخاب محل نصب
برای مراحل کامل نصب و سیم کشی، این راهنما را از دست ندهید

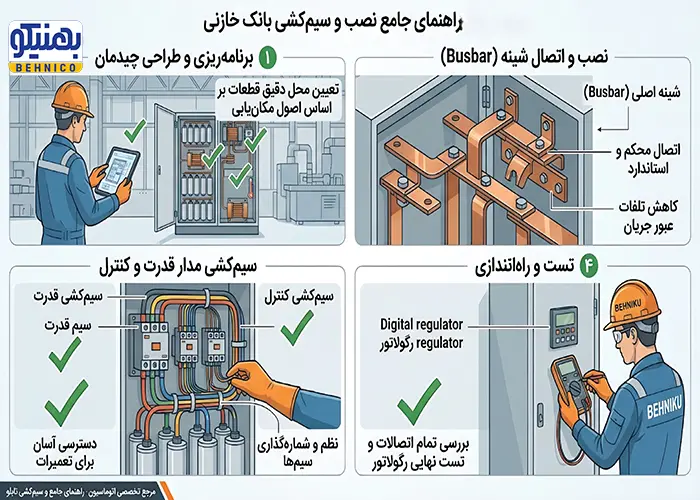

آنچه در این مقاله خواندید، اصول انتخاب محل و چیدمان بود. پس از تعیین محل مناسب، نوبت به اجرای دقیق سیم کشی شینه، اتصالات مدار قدرت و فرمان می رسد. برای مراحل گام به گام این بخش، مقاله راهنمای جامع نصب و سیم کشی بانک خازنی: از سیم کشی شینه تا جایگذاری در تابلو را بخوانید.
جمع بندی
محل نصب بانک خازنی، از نزدیکی به منبع بار گرفته تا چیدمان داخلی و تهویه، تاثیر مستقیمی بر طول عمر و پایداری عملکرد سیستم دارد. رعایت این اصول پیش از اجرای سیم کشی، ساده ترین راه برای جلوگیری از خرابی زودهنگام و هزینه های تعمیر تکرارشونده است.
برای خازن گذاری اصولی از انتخاب محل تا نصب نهایی، و دریافت قیمت خرید خازن با گارانتی معتبر، همین امروز با بهنیکو تماس بگیرید.
سؤالات متداول(FAQ)
1. آیا می توان بانک خازنی را در فضای باز نصب کرد؟
بله، به شرطی که تابلو دارای درجه حفاظت (IP) مناسب برای فضای باز باشد و در برابر باران، رطوبت و تابش مستقیم آفتاب محافظت شده باشد. در غیر این صورت، نصب داخل سوله یا اتاق برق توصیه می شود.
2. حداقل فاصله توصیه شده بین تابلوی بانک خازنی و دیوار چقدر است؟
برای اطمینان از گردش هوای کافی و دسترسی راحت برای سرویس، معمولاً فاصله چند ده سانتی متری از دیوار و سایر تجهیزات توصیه می شود؛ مقدار دقیق بسته به ابعاد تابلو و نوع تهویه متفاوت است.
3. آیا محل نصب روی طول عمر رگولاتور هم اثر دارد یا فقط خازن ها؟
محل نصب روی رگولاتور هم اثر دارد. گرمای بیش از حد و رطوبت می توانند روی دقت اندازه گیری و عمر قطعات الکترونیکی رگولاتور هم تاثیر منفی بگذارند، نه فقط روی خازن ها.
